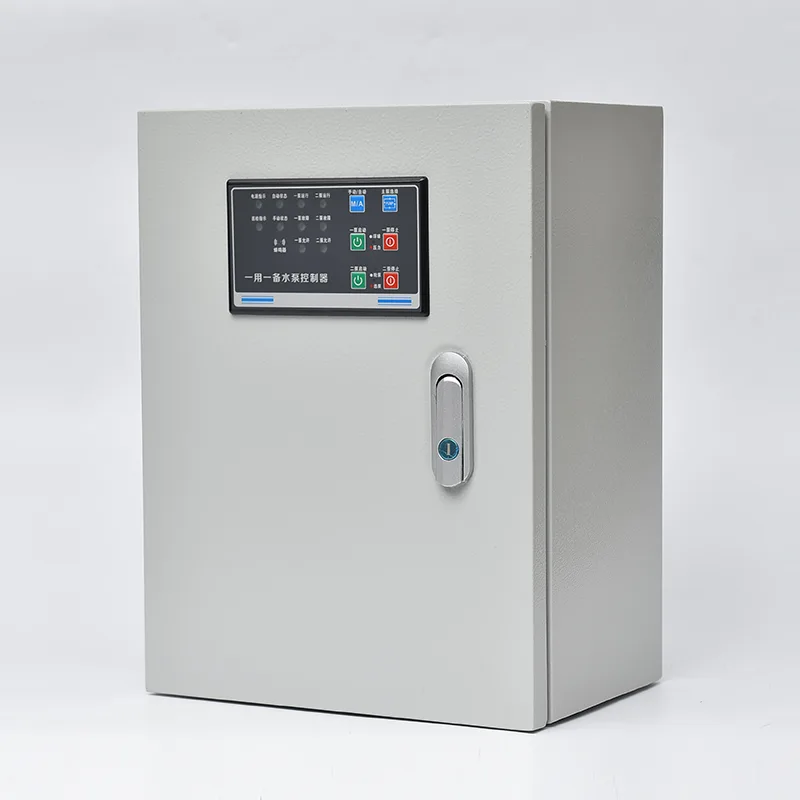

Kúpte si kvalitný ovládací panel čerpadla na úpravu vody od popredného čínskeho výrobcu CSIVEI. Integruje prichádzajúce ističe, stýkače čerpadla alebo softštartéry, relé proti preťaženiu, programovateľný logický ovládač alebo vyhradený ovládač čerpadla a rozhrania snímačov hladiny v jedinom kryte na podlahu alebo na stenu. Výkon sa pohybuje od 0,75 kW do 250 kW pri trojfázovom napätí 380–480 V. Detekcia hladiny kvapaliny prijíma vstupy z plavákových spínačov, vysielačov hydrostatického tlaku alebo ultrazvukových snímačov – ovládač automaticky spustí prevádzkové čerpadlo, keď sa nádrž naplní, privedie pomocné čerpadlo, ak prítok prekročí kapacitu jedného čerpadla, a aktivuje výstupy alarmu vysokej hladiny, ak hladiny naďalej stúpajú. Funkcia automatického striedania otáča úlohu vedúceho čerpadla na základe prevádzkových hodín alebo každého cyklu spustenia, čím sa vyrovnáva mechanické opotrebenie. Každý okruh čerpadla je samostatne chránený proti preťaženiu, skratu, strate fázy a reverzácii fázy. Dodatočné ochrany špecifické pre čistenie odpadových vôd – ako je monitorovanie netesnosti tesnenia, monitorovanie teploty ložísk a detekcia zablokovania čerpadla pomocou profilovania podprúdu alebo preťaženia – sú integrované, aby zachytili problémy pred poškodením motora. HMI namontované na dverách zobrazuje hladinu v nádrži, stav čerpadla, prevádzkové hodiny a históriu porúch. Komunikácia cez Modbus RTU/TCP alebo voliteľnú 4G bránu umožňuje vzdialené monitorovanie a integráciu SCADA. Kryt používa galvanizovanú oceľ s antikoróznym práškovým náterom, štandard IP55 alebo IP65 pre vonkajšiu inštaláciu.
Od čerpacích staníc komunálnych odpadových vôd až po manipuláciu s priemyselnou odpadovou vodou, ovládací panel čerpadla na úpravu vody poskytuje automatizované bezobslužné riadenie čerpadiel pre najnáročnejšie prostredia odpadových vôd.
Mestské kanalizačné siete sa spoliehajú na výťahové stanice, ktoré zvyšujú odpadovú vodu z nízko položených zberných miest do gravitačných potrubí alebo čistiarní odpadových vôd. Ovládací panel riadi jedno až štyri ponorné čerpadlá v konfigurácii s mokrou studňou, pričom automaticky nastavuje prevádzku čerpadla podľa toho, ako sa prítok mení v závislosti od spôsobu denného používania. Výstupy vysokoúrovňového alarmu sa pripájajú k telemetrickému systému pre centrálne oznamovanie SCADA, zatiaľ čo funkcia striedania zaisťuje rovnomerné opotrebovanie čerpadiel v rámci inštalovaného parku.
V rámci čistiarní sa čerpacie stanice starajú o príjem surovej odpadovej vody, prenos primárneho kalu, spätný aktivovaný kal a vypúšťanie upraveného odpadu. Panel riadi každú čerpaciu súpravu nezávisle, s integrovaným monitorovaním netesnosti tesnenia a teploty ložísk, ktoré sú kritické na zabránenie zlyhaniu ponorného motora v aplikáciách s nepretržitou prevádzkou. Komunikácia so systémom SCADA závodu poskytuje údaje o toku, energii a poruchách v reálnom čase.
Potravinárske, chemické, textilné a ťažobné prevádzky vytvárajú odpadovú vodu s charakteristikami, ktoré spochybňujú štandardné ovládanie čerpadiel – korozívne kvapaliny, vysoký obsah pevných látok, zvýšená teplota alebo vláknitý materiál. Profily ochrany motora na paneli je možné vyladiť tak, aby včas rozpoznali zablokovanie čerpadla, čím sa spustí automatický cyklus spätného chodu a opätovného pokusu, aby sa odstránili prekážky obežného kolesa pred privolaním zásahu operátora.
Veľké kancelárske parky, nákupné centrá a obytné budovy s viacerými vežami, ktoré fungujú pod úrovňou komunálnej kanalizácie, vyžadujú spoľahlivé ovládanie čerpadla v suteréne. Panel poskytuje plne automatizovanú prevádzku s vysokoúrovňovými poplachovými výstupmi pripojenými k systému riadenia budovy, čím sa nezabezpečuje žiadne riziko zálohovania splaškov do obývaných priestorov. Jeho kompaktná konfigurácia pre montáž na stenu vyhovuje obmedzeným priestorom v miestnostiach, ktoré sú typické pre komerčné pivnice.
Stanice dažďovej vody, ktoré riadia odtok počas silných dažďov, čelia dlhým obdobiam nečinnosti, po ktorých nasleduje náhly, intenzívny prítok. Panel ponúka schému aktivácie režimu dažďa: keď je prijaté spustenie búrky z merača dažďa alebo stúpajúcej hladiny vrtu, všetky čerpadlá vstúpia do sekvencie prioritného spustenia. Rýchle striedanie počas predĺženého búrkového čerpania bráni akémukoľvek jednotlivému čerpadlu znášať celé tepelné zaťaženie.
Čerpacie stanice odpadových vôd vo vidieckych alebo rozptýlených lokalitách ťažia z plnej automatizácie panela a schopnosti vzdialeného monitorovania. Zabudovaná brána 4G alebo rozhranie rádiovej telemetrie odosielajú údaje o stave pumpy, hladine v nádrži a alarmoch do centrálneho operačného strediska. Operátori môžu potvrdiť alarmy a resetovať cesty na diaľku, čím sa výrazne znížia náklady a oneskorenia pri návštevách staníc, ktoré môžu byť od seba vzdialené stovky kilometrov.
Ovládací panel čerpadla na úpravu vody spája radenie čerpadiel na základe úrovne, ochranu motora špecifickú pre kanalizáciu a robustné vytvrdzovanie vplyvom prostredia do jedinej zostavy testovanej vo výrobe.
Regulátor akceptuje jeden alebo viac úrovní signálov z plavákových spínačov (diskrétne, zvyčajne štyri úrovne: zastavenie, spustenie vedúceho čerpadla, oneskorené spustenie čerpadla, vysoký alarm) alebo nepretržitý analógový vstup 4–20 mA z vysielača hydrostatického tlaku alebo ultrazvukového snímača. Keď hladina v nádrži stúpne k počiatočnému bodu štartu, spustí sa prevádzkové čerpadlo. Ak prítok prekročí rýchlosť vypúšťania jedného čerpadla a hladina naďalej stúpa k bodu oneskorenia začiatku, regulátor spustí pomocné čerpadlo. Keď hladina klesne na bod zastavenia, všetky čerpadlá sa zastavia. Alarm vysokej hladiny sa spustí, ak žumpa dosiahne kritickú prahovú hodnotu – indikuje prítok presahujúci kapacitu čerpania alebo poruchu čerpadla – a tento signál sa prenáša do telemetrického systému ako prioritný alarm. Nastaviteľný časovač dobehu udržiava čerpadlá v prevádzke krátko po dosiahnutí bodu zastavenia, aby sa uvoľnilo výtlačné potrubie, čím sa zabráni usadzovaniu pevných látok.
Riadiaca jednotka strieda označenie vedúceho čerpadla pri každom cykle čerpadla alebo na základe konfigurovateľných prevádzkových hodín. Striedanie nastáva v bode zastavenia – po dokončení aktuálneho cyklu sa ďalšie čerpadlo v poradí stane vedúcim. Ak sa vedúce čerpadlo počas prevádzky nespustí alebo sa vypne, ovládač automaticky určí ďalšie dostupné čerpadlo ako vedúce a okamžite ho spustí, pričom zablokuje chybné čerpadlo a vygeneruje alarm. Toto automatické prepínanie zaisťuje nepretržitú prevádzku stanice bez zásahu operátora.
Okrem štandardnej ochrany proti preťaženiu a skratu, panel obsahuje ochrany prispôsobené poruchovým režimom ponorných čerpadiel na odpadovú vodu. Detekcia netesnosti tesnenia využíva snímač vodivosti v olejovej komore čerpadla alebo v dutine tesnenia. Ak sa zistí vniknutie vody, panel spustí alarm – čo umožňuje plánovanie údržby pred narušením vinutia motora – a možno ho nakonfigurovať tak, aby spustilo čerpadlo, ak únik dosiahne kritickú hranicu. Monitorovanie teploty ložísk akceptuje PTC termistor alebo vstupy PT100 zabudované v motore čerpadla. Prehriatie spustí buď alarm alebo vypnutie v závislosti od závažnosti. Ochrana proti zablokovaniu čerpadla využíva profilovanie prúdu motora: ak ovládač zaznamená náhly pokles prúdu pod normálne prevádzkové pásmo, čo naznačuje zablokovanie alebo zaseknutie obežného kolesa, inicializuje pred spustením alarmu konfigurovateľný cyklus spätného chodu a opätovného pokusu (jeden alebo viac krátkych chodov v opačnom smere na odstránenie prekážky).
Panel zodpovedá spôsobu spustenia veľkosti motora čerpadla a obmedzeniam dodávky na mieste. Priame spúšťanie vyhovuje menším čerpadlám do približne 7,5 kW. Štartovanie hviezda-trojuholník znižuje nábeh na čerpadlá so stredným výkonom. Softštartéry sú určené pre väčšie čerpadlá, kde je potrebné kontrolovať pokles napájacieho napätia a je potrebné vyhnúť sa prudkému spusteniu spätného ventilu. VFD sa používajú tam, kde sa vyžaduje prevádzka s premenlivou rýchlosťou – napríklad prispôsobenie rýchlosti čerpadla prítoku na udržanie konzistentnej úrovne mokrej studne namiesto cyklovania medzi pevnými bodmi zapnutia a vypnutia.
Vyhradený riadiaci transformátor dodáva 24 V AC alebo 24 V DC pre ovládač, HMI, senzory a obvody alarmu – úplne izolované od napájacej cesty motora. Tlačidlá núdzového zastavenia na dvierkach panela mechanicky izolujú napájanie čerpadla. Externá bezpečnostná blokovacia slučka prijíma vstupy z detekcie plynu z mokrej studne, blokovania dverí na vstupe čerpacej stanice a tepelnej ochrany z akéhokoľvek zariadenia proti prúdu.
Textový displej namontovaný na dverách alebo farebná dotyková obrazovka poskytuje v reálnom čase hladinu v nádrži, stav čerpadla, hodiny chodu, počet štartov, prúd motora a aktívne alarmy s históriou porúch s časovou pečiatkou. Rozhranie podporuje manuálne ovládanie čerpadla pre údržbu s automatickým obnovením po konfigurovateľnom časovom limite, aby sa zabránilo náhodnému manuálnemu zablokovaniu. Nastavenie parametrov — nastavená úroveň, časovače dobehu, striedavý režim — je chránené heslom.
Štandardný RS485 Modbus RTU sa pripája k telemetrickým jednotkám čerpacej stanice. Voliteľná cloudová brána 4G alebo Ethernet poskytuje priamy webový a smartfónový prístup k stavu pumpy, údajom o hladine, spotrebe energie a upozorneniam na alarm. Výstup alarmu suchého kontaktu pre každú poruchu čerpadla a bežnú podmienku vysokej hladiny je zvyčajne pevne pripojený k telemetrickému systému ako priorita pred akýmkoľvek sieťovým alarmom.
Čerpacie stanice odpadových vôd predstavujú korozívnu atmosféru – sírovodík, vlhkosť a v niektorých prípadoch chemické výpary. Kryt je vyrobený z pozinkovanej ocele s chemicky odolnou práškovou povrchovou úpravou. IP55 je štandard; IP65 s utesneným káblovým vstupom cez kompresné priechodky je určený pre vonkajšie alebo nekryté inštalácie. Ventilačné filtre používajú médiá s aktívnym uhlím, kde je expozícia H₂S významná. Všetky vnútorné kovové konštrukcie sú pokovované alebo z nehrdzavejúcej ocele a dosky plošných spojov sú konformne potiahnuté proti vlhkosti a korozívnym plynom.
Otázka 1: Aké snímače hladiny môže panel akceptovať a koľko úrovní ovláda?
Panel akceptuje plavákové spínače (zvyčajne štyri diskrétne úrovne), snímače hydrostatického tlaku (4–20 mA) alebo ultrazvukové snímače. Pri diskrétnych plavákoch sú riadiace úrovne zastavenie, spustenie vedúceho čerpadla, oneskorené spustenie čerpadla a vysoký alarm. Pomocou analógového snímača sú tieto požadované hodnoty naprogramované priamo v ovládači, čo poskytuje väčšiu flexibilitu a diaľkové nastavenie.
Otázka 2: Ako panel zvláda zablokovanie čerpadla handrou a pevnými látkami?
Regulátor nepretržite monitoruje prúd motora. Ak prúd výrazne klesne pod normálne čerpacie pásmo, regulátor identifikuje pravdepodobné zablokovanie a spustí automatickú sekvenciu spätného a opakovaného pokusu. Čerpadlo sa krátko spustí v opačnom smere, aby sa uvoľnila prekážka, a potom sa reštartuje dopredu. Ak je pokus úspešný a prúd sa normalizuje, prevádzka pokračuje. Ak zablokovanie pretrváva aj po nakonfigurovanom počte pokusov, pumpa sa zablokuje a spustí sa alarm.
Otázka 3: Čo sa stane, ak prevádzkové čerpadlo počas prevádzky zlyhá?
Riadiaca jednotka okamžite označí chybné čerpadlo ako nedostupné, vyberie ďalšie dostupné čerpadlo v poradí otáčania, spustí ho a spustí alarm poruchy. Toto automatické prepínanie zaisťuje, že čerpanie bude pokračovať bez oneskorenia. Pokazené čerpadlo zostane zablokované, kým sa nepotvrdí alarm a porucha sa neodstráni.
Otázka 4: Ako funguje striedanie a môžem ho nastaviť na rotáciu podľa prevádzkových hodín?
Striedanie zmení, ktoré čerpadlo funguje ako vedenie po každom úplnom cykle čerpadla alebo na nastaviteľnom prahu prevádzkových hodín. Rotácia založená na prevádzkových hodinách vyrovnáva mechanické opotrebovanie a životnosť tesnení na všetkých čerpadlách. Striedanie nastáva v bode zastavenia, keď je žumpa prázdna, takže počas prestavby nehrozí žiadne udalosti na vysokej úrovni.
Otázka 5: Aké možnosti komunikácie a vzdialeného alarmu sú zahrnuté?
Panel poskytuje: beznapäťové reléové kontakty pre spoločný alarm, alarm vysokej hladiny a individuálnu poruchu čerpadla (pre pevné telemetrické pripojenie); RS485 Modbus RTU ako štandard pre lokálnu integráciu SCADA alebo RTU; a voliteľná cloudová brána 4G pre priamy vzdialený prístup cez webový prehliadač alebo aplikáciu pre smartfóny s alarmom push notifikácií.
Otázka 6: Môže panel bežať na záložnom generátore?
áno. Radenie čerpadiel na paneli a softštartéry alebo spúšťače hviezda-trojuholník obmedzujú nábehový prúd, čo umožňuje generátoru spúšťať čerpadlá v rámci svojej kapacity. Voliteľný vstupný signál generátora môže znížiť počet čerpadiel, ktoré môžu bežať súčasne pri záložnom napájaní, čím sa zabráni preťaženiu generátora.
Q7: Akú údržbu panel vyžaduje?
Mesačná vizuálna kontrola tesnení dverí, ventilačných filtrov a vnútorného stavu. Štvrťročná kontrola výkonových zakončení a stavu stýkača. Ročné funkčné testovanie hladinových vstupov, alarmu vysokej hladiny, logiky striedania a bezpečnostných zariadení. Opatrenia na ochranu proti korózii panelu by sa mali v agresívnom prostredí kontrolovať ročne. Stýkače sú primárnou opraviteľnou položkou, pričom intervaly výmeny závisia od frekvencie cyklu čerpadla.
Regionálny vodohospodársky úrad v Spojenom kráľovstve prevádzkoval viac ako 40 kanalizačných staníc vo vidieckych a prímestských oblastiach, ktoré zbierali odpadovú vodu z malých komunít a prečerpávali ju do centralizovaných čistiarní. Mnohé stanice boli vo veku 15 až 25 rokov so zastaranými ovládacími panelmi používajúcimi základnú logiku relé s plavákovým spínačom. Úrad čelil rastúcim nákladom na odvolanie pre zablokovanie a poruchy čerpadiel, nedostatočný prehľad o stave stanice medzi plánovanými kontrolami a narastajúce ťažkosti pri získavaní náhradných dielov.
Existujúce reléové panely neponúkali žiadne diaľkové monitorovanie, žiadnu detekciu zablokovania čerpadla a žiadne automatické striedanie – každá stanica prevádzkovala jedno čerpadlo s manuálnym pohotovostným režimom vyžadujúcim fyzickú návštevu na prepnutie. Udalosti zablokovania na prevádzkovom čerpadle zostali neodhalené, až kým nezazvonilo aj záložné čerpadlo, čo malo za následok núdzové volania a občasné rozliatie odpadovej vody. Stanice boli rozmiestnené na 1 500 kilometroch štvorcových, takže reaktívna údržba bola pomalá a nákladná.
Keď úrad plánoval upgrade riadiaceho systému, nové panely museli zapadnúť do existujúcich nadzemných kioskov bez stavebných úprav, mali byť prepojené s existujúcimi plavákovými spínačmi a novými ultrazvukovými snímačmi hladiny a komunikovať cez existujúcu telemetrickú sieť úradu – zmes UHF rádia a GPRS, ktorá si vyžadovala jednoduché výstupy alarmu so suchým kontaktom spolu s údajmi Modbus. Špecifikácia tiež vyžadovala automatické striedanie, detekciu zablokovania a monitorovanie netesnosti tesnenia.
Továrenské riešenie panelov riešilo každú požiadavku v jednom balení. Panely boli postavené podľa presných montážnych rozmerov zadnej dosky kiosku, čím sa vyhli konštrukčným prácam. Regulátor akceptoval existujúce vstupy plavákového spínača a nové ultrazvukové signály 4–20 mA, čo umožňuje postupnú aktualizáciu staníc.
Rozhodujúca sa ukázala detekcia zablokovania čerpadla. Skoré pokusy na troch staniciach zistili, že mnohé hlásenia o zablokovaní boli v skutočnosti prerušované problémy, ktoré sa samy odstránili – automatická sekvencia spätného a opakovaného pokusu na paneli ich vyriešila bez zásahu operátora. Alarm spustili len pretrvávajúce blokády. Monitorovanie netesnosti tesnenia zistilo prenikanie vlhkosti do dvoch čerpadiel počas uvádzania do prevádzky, čo umožňuje preventívnu výmenu ložísk pred nasadením čerpadiel do bežnej prevádzky.
Alarmové výstupy boli nakonfigurované na priame prepojenie s existujúcimi UHF telemetrickými stanicami úradu. V kombinácii s údajmi Modbus, ktoré má tím SCADA k dispozícii, úrad získal jednoduché upozornenie na poruchu a podrobnú analýzu staníc.
Štyridsať prefabrikovaných panelov, konfigurovaných pre dvojčerpadlové stanice (1,5 kW až 15 kW), bolo vyrobených a testovaných počas štyroch mesiacov a inštalované elektrotechnickým tímom úradu podľa štandardizovaného postupu uvádzania do prevádzky. Panely obsahovali softštartéry na čerpadlách s výkonom 7,5 kW a viac, vstupy na monitorovanie netesnosti tesnenia a teploty ložísk, logiku detekcie zablokovania a kompatibilitu plavákovej aj ultrazvukovej hladiny. Postupné zavádzanie znamenalo modernizáciu šiestich staníc mesačne, pričom celá sieť bola dokončená za menej ako osem mesiacov.
● Núdzové volania čerpadla sa počas prvého roka znížili približne o 60 %, čo je spôsobené automatickým spätným a opakovaným odstránením menších blokád a včasným varovaním z monitorovania netesnosti tesnenia, čo umožňuje plánovanú údržbu.
● Vyvážené striedanie čerpadiel po prvýkrát na väčšine staníc v prevádzkových a záložných čerpadlách, čím sa predĺžili servisné intervaly mechanickej upchávky a ložísk.
● Tím SCADA získal prehľad o hladinách žumpy, stave čerpadla a prevádzkových hodinách na všetkých 40 staniciach v reálnom čase, čím nahradil predchádzajúce spoliehanie sa na týždenné fyzické kontroly.
● Operátori uviedli, že štandardizované rozloženie panelov na všetkých staniciach výrazne zjednodušilo vyhľadávanie chýb, pretože každý technik presne vedel, kde sa ktorý komponent a terminál nachádza.
● Úrad odvtedy prijal rovnakú špecifikáciu panela pre ďalších 15 staníc v programe rozšírenia siete.
