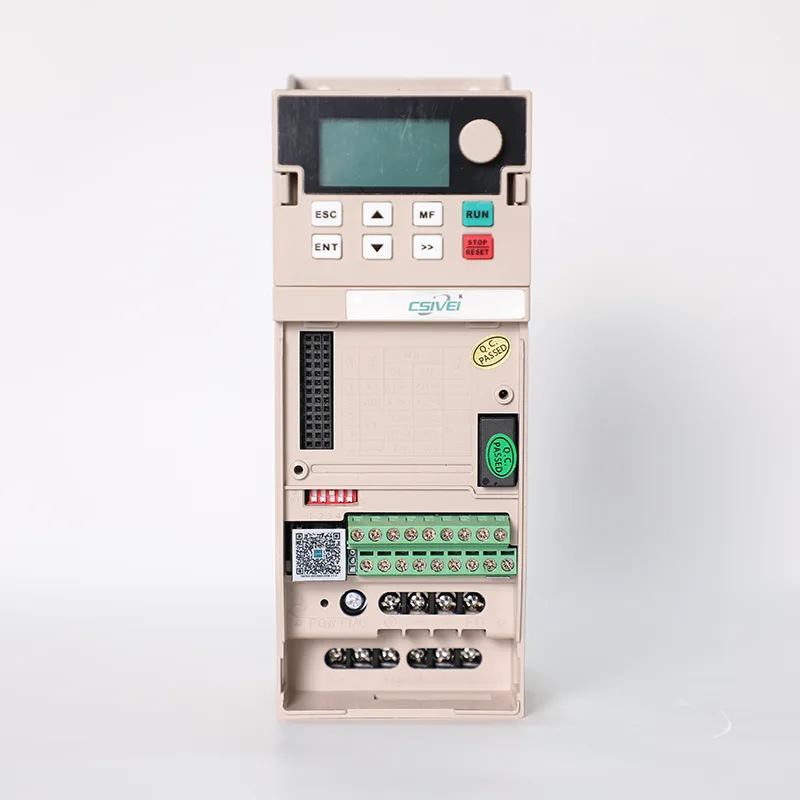

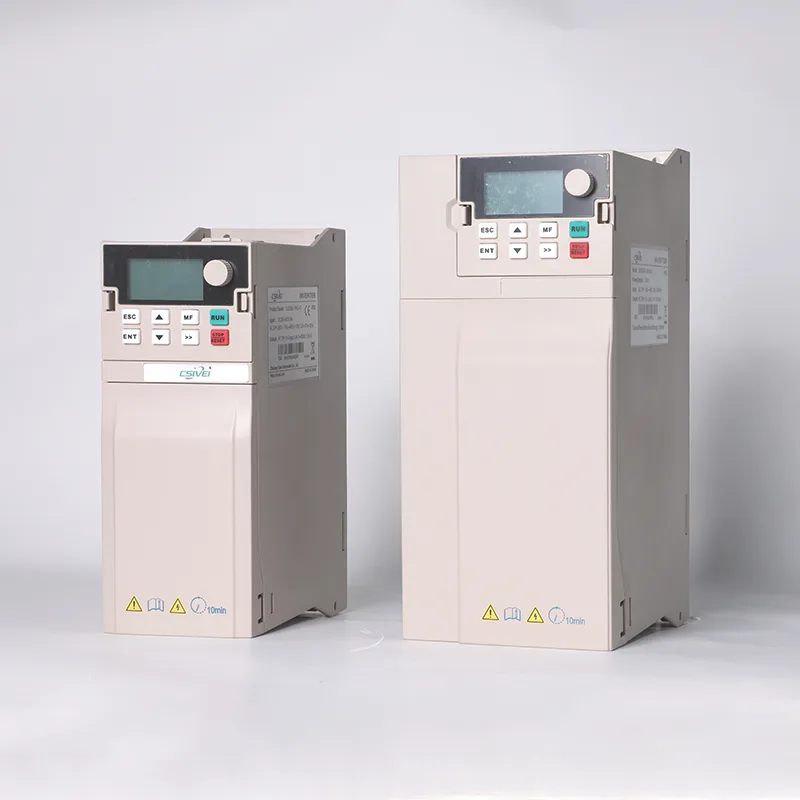

Vysoko výkonný 1fázový invertor 11kw továrenského závodu CSIVEI je kompaktným, vysoko účinným riešením pre trojfázové solárne čerpacie systémy. Obsahuje algoritmy MPPT s účinnosťou sledovania až 99 %, čo umožňuje priame pripojenie k solárnym poliam bez batérií. Pohon podporuje V/F aj vektorové riadenie, čím zaisťuje hladké spustenie čerpadla aj pri nízkej intenzite ožiarenia. Zabudované ochranné funkcie zahŕňajú detekciu prepätia, podpätia, nadprúdu, chodu nasucho a prasknutia potrubia. Krytie IP20 umožňuje montáž vedľa seba. Ideálne na zavlažovanie malých fariem, záhradné fontány a prenos vody v odľahlých oblastiach. CSIVEI poskytuje spoľahlivý výkon s jednoduchým uvedením do prevádzky.
| MODEL | 1fázový invertor 3fázový výstup 11kw čerpadla |
| Vstupné napätie | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| Menovitá frekvencia | 50/60 Hz |
| Frekvenčný rozsah | ±5 % (47,5 ~ 63 Hz) |
| Výstupné napätie | 0-Výstupné napätie |
| Výstupná frekvencia | 0,1 ~ 500 Hz |
| Najvyššia frekvencia | Vektorové ovládanie: 0~500Hz |
| Ovládanie V/F: 0~500HZ | |
| Nosná frekvencia | 0,8 kHz ~ 8 kHz |
| Nosnú frekvenciu je možné automaticky nastaviť podľa charakteristík zaťaženia | |
| Rozlíšenie vstupnej frekvencie | Digitálne nastavenie: 0,01 Hz |
| Nastavenie simulácie: Maximálna frekvencia x 0,025 % | |
| Metóda kontroly | SVC vektorové riadenie s otvorenou slučkou |
| Regulácia rýchlosti V/F s otvorenou slučkou | |
| Štartovací moment | 0,5 Hz/150 % (SVC) |
| Rozsah rýchlosti | 1:100 (SVC) |
| Presnosť stability rýchlosti | ±0,5 % (SVC) |
| Kapacita preťaženia | 150 % menovitý prúd: 60 s, 170 % menovitý prúd: 12 s, 190 % menovitý prúd: 1,5 s |
| Zvýšenie krútiaceho momentu | Automatické zvýšenie krútiaceho momentu；Manuálne zvýšenie krútiaceho momentu: 0,1%~30,0% |
| V/F krivka | Tri metódy：1.Lineárne；2.Multifokálne；3.Krivka V/F typu výkonu |
| V/F oddelenie | 2 metódy：Úplne oddelené；Polodetašované |
| Krivka zrýchlenia a spomalenia | Lineárne alebo S-krivkové metódy zrýchlenia a spomalenia. Dva typy časov zrýchlenia a spomalenia s časovým rozsahom 0,0 ~ 6500,0 s |
| DC brzdenie | Jednosmerná frekvencia brzdenia: 0,00 Hz ~ Maximálna frekvencia |
| Čas brzdenia: 0,0s ~ 36,0s | |
| Hodnota prúdu pri prevádzke brzdy：0,0%~100,0% | |
| Jog ovládanie | Frekvenčný rozsah krokovania: 0,00 Hz až maximálna frekvencia. Čas zrýchlenia a spomalenia jogu: 0,0s až 6500,0s |
| Vstavaný PID | Môže pohodlne dosiahnuť systém riadenia s uzavretou slučkou |
| AVR | Pri zmene sieťového napätia dokáže automaticky udržiavať konštantné výstupné napätie. |
| Obmedzenie a ovládanie krútiaceho momentu | Funkcie „rýpadla“ automaticky obmedzujú krútiaci moment počas prevádzky, aby sa predišlo častým výpadkom nadprúdu |
Tento VFD navrhnutý pre vidiecke komunitné zásobovanie vodou poháňa čerpadlá, ktoré zdvíhajú vodu z vrtov, riek alebo nádrží do vyvýšených zásobníkov alebo priamych distribučných sietí. Systém pracuje automaticky: keď je solárna energia dostatočná, čerpadlo naplní nádrž; keď je nádrž plná, pohon prejde do režimu spánku, čím sa zachová mechanická životnosť. Ideálne pre dedinské vodné kiosky, školské vodné systémy a zásobovanie zdravotníckych kliník. Zabudovaný PID zaisťuje konštantný tlak vo vyvýšených nádržiach, zatiaľ čo algoritmus MPPT získava maximálny výkon zo solárnych panelov aj počas zamračených dní. Toto riešenie poskytuje čistú, lacnú vodu na pitie a sanitáciu bez závislosti od nafty alebo siete.
Ochrana čerpadla pred poškodením je v solárnych vodných systémoch kritická. Invertor pumpy CSIVEI s 1 fázou v 3 výstupoch s výkonom 11 kw obsahuje komplexnú súpravu ochrany špecifických pre čerpadlo:
● Ochrana proti chodu nasucho – monitoruje prúd, výkon alebo voliteľný snímač prietoku; zastaví čerpadlo, keď sa vyčerpá zdroj vody a automaticky sa zopakuje po uplynutí nastaviteľného intervalu.
● Detekcia prasknutia potrubia / nízkeho prietoku – detekuje náhly pokles prúdu, ktorý indikuje prasknutie alebo únik potrubia, vypne sa, aby sa zabránilo zaplaveniu.
● Ochrana proti nadprúdu a preťaženiu – zabraňuje prehriatiu čerpadla v dôsledku piesku, vodného kameňa alebo zlyhania ložísk.
● Vypnutie pri podpätí a prepätí – chráni pohon a motor pred nestabilným vstupom slnečného žiarenia.
● Zavlažovanie proti spätnému chodu – keď sa čerpadlo zastaví, je možné ovládať spätný ventil, ktorý zabráni spätnému toku vody, ktorý roztočí motor dozadu.
Tieto ochrany predlžujú životnosť čerpadiel, obmedzujú návštevy údržby a poskytujú spoľahlivú dodávku vody vo vzdialených solárnych inštaláciách.
Otázka 1: Má tento disk vstavané Wi-Fi alebo mobilné pripojenie na vzdialené monitorovanie?
Odpoveď: Jednotka má port RS485 Modbus RTU. Ak chcete povoliť bezdrôtové monitorovanie, pridajte externú bránu (napr. CSIVEI CloudBox), ktorá sa pripája cez Wi-Fi, Ethernet alebo 4G. Brána nahráva údaje do CSIVEI Cloud alebo platforiem tretích strán.
Q2: Môžem spustiť čerpadlo priamo zo solárnych panelov bez batérií?
A: Áno. 11kw invertor čerpadla CSIVEI s 1 fázou v 3 fázach s výstupom je navrhnutý na priamu prevádzku medzi solárnym čerpadlom. Používa MPPT na premenu premenlivého jednosmerného prúdu z panelov na stabilný striedavý prúd pre čerpadlo. Pohon sa automaticky spustí, keď solárna energia prekročí prahovú hodnotu čerpadla a zastaví sa, keď je nedostatočná, čím chráni motor.
Q3: Potrebujem DC istič medzi panelmi a meničom?
Odpoveď: Áno, pre bezpečnosť a súlad s predpismi je povinný jednosmerný istič alebo poistkové odpojenie. CSIVEI odporúča 2-pólový DC istič dimenzovaný na 1,25-násobok maximálneho jednosmerného prúdu.
Q4: Ako nastavím režim konštantného tlaku?
A: Pripojte prevodník tlaku 4‑20 mA k analógovému vstupu AI1. Nastavte parameter P.00 = 1 (režim PID). Potom nastavte cieľový tlak v P.77 (technické jednotky). Pohon prispôsobí rýchlosť čerpadla tak, aby udržal tento tlak bez ohľadu na kolísanie slnečného žiarenia.
Otázka 5: Aká je očakávaná životnosť tohto solárneho VFD?
Odpoveď: Pri správnej inštalácii (čistá, suchá, v rámci teplotných limitov) disk zvyčajne vydrží 10-15 rokov. Elektrolytické kondenzátory starnú rýchlejšie v horúcom prostredí – udržiavanie okolitej teploty pod 40 °C predlžuje životnosť. Chladiaci ventilátor môže vyžadovať výmenu každých 5-7 rokov.
Systém fungoval bez porúch 3 roky a transformoval komunitné zdravie a ekonomickú aktivitu.
