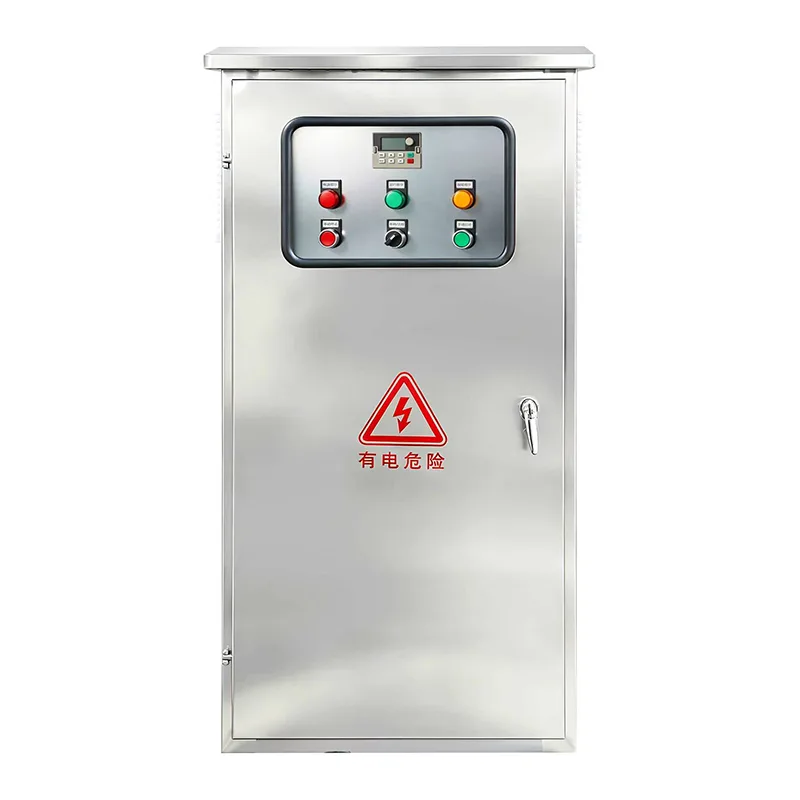

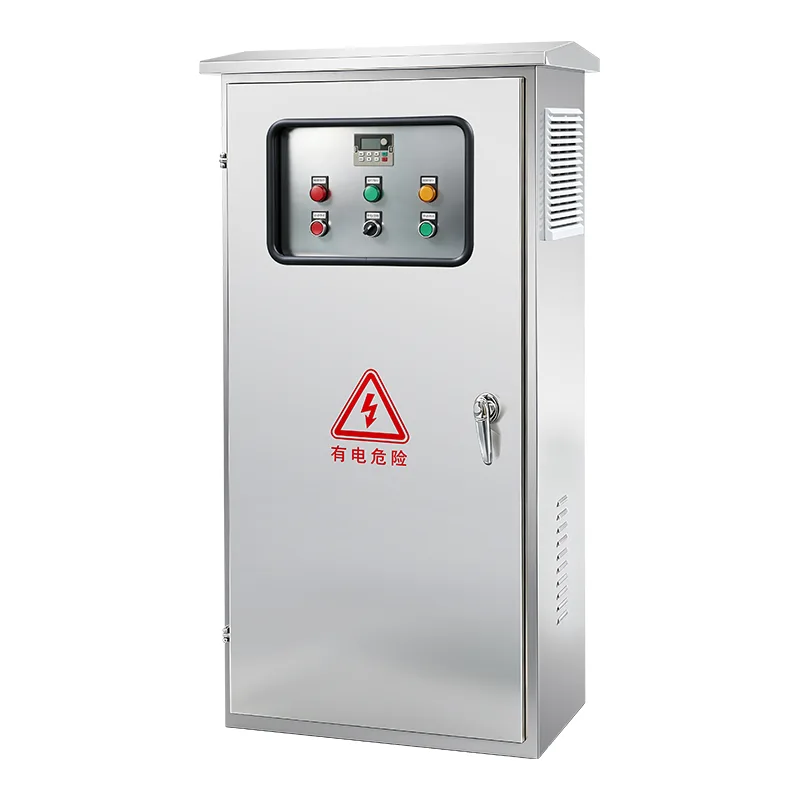

Priemyselná riadiaca skriňa

Regulátor je dostupný v konfiguráciách pre požiarne čerpadlá poháňané elektrickým motorom (plné napätie, hviezda-trojuholník, autotransformátor, spôsob spúšťania s mäkkým štartom a čiastočným vinutím) a požiarne čerpadlá poháňané naftovým motorom (s duálnymi nabíjačkami batérií, ovládaním elektromagnetu paliva a obvodmi monitorovania motora). Výkon sa pohybuje od 5 HP do 400 HP pri trojfázovom napätí 208–600 V. Automatické spustenie je spustené poklesom tlaku v zberači systému – snímaným tlakovým prevodníkom alebo tlakovými spínačmi – alebo diaľkovými signálmi z povodňových ventilov, požiarnych poplachových panelov alebo manuálnych čerpacích staníc. Po spustení čerpadlo beží, kým sa neodstránia všetky príčiny spustenia a čerpadlo sa manuálne alebo automaticky nezastaví, s minimálnym časovačom chodu, ktorý zabraňuje krátkemu cyklovaniu. Integrované alarmy pokrývajú poruchu fázy, reverzáciu fázy, preťaženie motora, zlyhanie čerpadla pri spustení, nízky tlak a regulátor nie je v automatickom režime, s beznapäťovými reléovými výstupmi pre vzdialenú správu budovy alebo pripojenie systému požiarnej signalizácie. Operátorské rozhranie založené na mikroprocesore zobrazuje tlak v systéme, trojfázové napätie a prúd, stav alarmu a históriu udalostí s týždenným testovacím časovačom, ktorý automaticky spustí pumpu podľa naprogramovaného plánu na overenie pripravenosti systému. Kryt je vyrobený z hrubej ocele s červeným práškovým náterom, minimálne s hodnotením NEMA typ 2 (IEC IP31), s voliteľným NEMA 3R, 4, 4X (IP65) pre vonkajšie a korozívne prostredie. Voliteľne je k dispozícii integrovaný automatický prepínač pre zálohovanie generátora. Riadiaca jednotka je zaradená do zoznamu UL podľa UL 218, schválená FM podľa triedy 1321/1323 a má označenie CE, pričom na každej jednotke sa pred odoslaním vykonala úplná akceptačná skúška z výroby.

Ideálne aplikácie

Tam, kde systémy protipožiarnej ochrany vyžadujú zaručené riadenie čerpadla v súlade s predpismi, ktoré funguje bez zlyhania v prípade núdze, priemyselná riadiaca skriňa poskytuje certifikovanú chrbticu spúšťania, monitorovania a ochrany.

Obchodné výškové a kancelárske budovy

Kancelárske veže, hotely a výškové budovy so zmiešaným využitím závisia od automatickej priemyselnej riadiacej skrine, ktorá udržiava tlak postrekovacieho systému v horných poschodiach. Keď sa hlavica postrekovača otvorí, výsledný pokles tlaku v systéme sa okamžite zistí a ovládač požiarneho čerpadla spustí hlavné čerpadlo, aby udržal prietok vody. Integrované poplachové výstupy ovládača sa pripájajú k požiarnemu poplachovému panelu budovy na centralizované monitorovanie, zatiaľ čo týždenný testovací časovač automaticky aktivuje čerpadlo na overenie mechanickej pripravenosti bez toho, aby personál zariadenia musel manuálne spustiť test.

Priemyselné a výrobné závody

Továrne, sklady, chemické spracovateľské závody a elektrárne predstavujú prostredie s vysokou požiarnou záťažou, kde je rýchle potlačenie kritické. Ovládače požiarnych čerpadiel v týchto zariadeniach sú často konfigurované so štartérmi so zníženým napätím, aby sa obmedzil nábehový prúd na elektrických systémoch závodu. Pre miesta v nebezpečných oblastiach je ovládač inštalovaný vzdialene od klasifikovanej zóny s iskrovo bezpečnými vstupmi na diaľkové spustenie. Kryty ovládačov sú špecifikované tak, aby vyhovovali podmienkam závodu – od prachotesných na spracovanie cementu a dreva až po koróziu odolné pre chemické prostredie.

Mestské zásobovanie vodou a verejná infraštruktúra

Letiská, kongresové centrá, nemocnice, štadióny a vládne budovy vyžadujú ovládanie požiarnych čerpadiel v súlade s predpismi, ktoré spĺňa najvyššie štandardy uvádzania a schvaľovania. Ovládače určené pre tieto projekty verejného sektora zvyčajne vyžadujú zoznam UL a schválenie FM s balíkmi dokumentácie vrátane jednoriadkových diagramov, testovacích certifikátov a inštalačných príručiek. Rozhranie tlakového snímača s bezpapierovým zaznamenávaním trendov umožňuje hasičským komisárom a poisťovateľom overiť pripravenosť systému počas inšpekcií.

Ropné, plynárenské a petrochemické zariadenia

Rafinérie, tankové farmy a pobrežné plošiny vyžadujú priemyselné riadiace skrine navrhnuté pre extrémne požiadavky na spoľahlivosť vo vysoko rizikových prostrediach. Ovládače sú často konfigurované s hnacími strojmi naftového motora podporovanými duálnymi batériovými systémami pre možnosť čierneho štartu. Kryty sú špecifikované podľa NEMA 4X alebo IP66 pre odolnosť voči soľnej hmle, chemickej korózii a prúdovému umývaniu. Záznamník udalostí a údajov regulátora poskytuje auditovateľné záznamy pre dodržiavanie predpisov, ktoré dokumentujú každé spustenie čerpadla, tlakovú udalosť a stav alarmu.

Skladové a logistické centrá

Rozsiahle distribučné centrá, chladiarenské sklady a regálové sklady sa spoliehajú na priemyselnú riadiacu skrinku, ktorá dodáva automatické zavlažovacie systémy na ochranu vysokohodnotných zásob. Vzhľadom na veľké strešné plochy môže byť viac požiarnych zón chránených jedným čerpadlom. Funkcia sekvenčného oneskorenia spustenia regulátora zabraňuje súčasnému spusteniu viacerých čerpadiel na rovnakom napájaní, čím sa predchádza kolapsu napätia.

Pohotovostné systémy dieselových motorov

Tam, kde je dodávka elektrickej energie nespoľahlivá, alebo ak si predpisy vyžadujú sekundárny zdroj energie, priemyselná riadiaca skriňa poháňaná naftovým motorom si zachová plne automatické štartovanie nezávisle od siete. Ovládač udržiava duálne štartovacie batérie pomocou nezávislých inteligentných nabíjačiek, ktoré monitorujú stav batérie a upozorňujú obsluhu na poškodené články. Týždenné automatické testovacie jazdy na oboch batériách potvrdzujú pripravenosť motora na štartovanie bez zásahu obsluhy.

Technický hlboký ponor

It is a type-listed, factory-assembled control panel engineered to detect pressure drops, start the fire pump driver, monitor for faults, and annunciate alarms — all within a code-compliant enclosure designed for fire pump room environments.

Automatická štartovacia sekvencia

Regulátor nepretržite monitoruje tlak v systéme prostredníctvom tlakového prevodníka alebo dvojtlakových spínačov pripojených na protipožiarny vodovod. Keď tlak klesne pod nastavenú hodnotu zapínania nastaviteľnú na mieste, regulátor spustí štartovaciu sekvenciu. Pri ovládačoch poháňaných elektromotorom sa stýkač motora zatvorí a čerpadlo zrýchli na plnú rýchlosť. V prípade ovládačov poháňaných naftovým motorom riadiaci obvod napája palivový solenoid, spúšťa cyklus štartovania motora na batérii 1 a ak sa motor nepodarí naštartovať v rámci konfigurovateľnej doby štartovania, automaticky sa prepne na batériu 2 pri následných pokusoch o naštartovanie motora. Detekčný obvod chodu – monitorujúci výstupnú frekvenciu generátora na dieselových agregátoch alebo prúd motora na elektrických agregátoch – potvrdzuje úspešné spustenie a ukončuje štartovací cyklus.

Viacero počiatočných príčin

Okrem automatickej detekcie poklesu tlaku regulátor akceptuje ďalšie štartovacie vstupy pre komplexnú systémovú integráciu: diaľkové manuálne spustenie z požiarneho riadiaceho centra alebo ťažnej stanice, spustenie záplavového ventilu zo suchého potrubia alebo aktivácie predčinného ventilu a vstup pre spustenie prietokového spínača alebo testovacieho časovača so samostatnými konfigurovateľnými dĺžkami chodu. V inštaláciách s viacerými čerpadlami časovač sekvenčného spustenia oneskoruje spustenie čerpadla progresívne — čerpadlo 1 sa spustí okamžite pri poklese tlaku, čerpadlo 2 po 5–10 sekundách, čerpadlo 3 po ďalšom oneskorení — bráni súčasnému nábehu viacerých veľkých motorov na rovnakom napájaní.

Ochrana motora a obvodu

V prípade ovládačov poháňaných elektromotorom je vstupný napájací obvod izolovaný kombináciou motorového odpojovacieho spínača a ističa, mechanicky blokovaný a ovládaný jednou externe namontovanou rukoväťou. Dvere krytu sa dajú zablokovať iba pomocou nástroja, keď je rukoväť v polohe ON, čím sa zabráni neoprávnenému prístupu k živým častiam. Izolačný spínač je dimenzovaný na odpojenie plného zaťaženia motora. Menovitá odolnosť proti skratu je 100 000 A RMS symetricky pri 480 V. Ochrana motora proti preťaženiu využíva elektronické relé proti preťaženiu so stratou fázy, reverzáciou fázy a detekciou nevyváženosti prúdu. V prípade ovládačov dieselových motorov ochranné obvody motora monitorujú nízky tlak oleja, vysokú teplotu chladiacej kvapaliny, nadmerné otáčky a zlyhanie štartovania, pričom všetky stavy sú oznamované na displeji ovládača a prostredníctvom výstupov diaľkového alarmu.

Mikroprocesorové ovládanie a rozhranie operátora

Logika ovládača je riadená mikroprocesorovou riadiacou doskou, ktorá vykonáva štartovaciu sekvenciu, monitoruje všetky vstupy, zaznamenáva udalosti a riadi výstupy alarmov. Operátorské rozhranie namontované na dverách – textový LCD displej alebo farebná dotyková obrazovka – poskytuje systémový tlak v reálnom čase, trojfázové napätie a prúd, stav alarmu s časovou pečiatkou udalostí a záznamov dátových záznamníkov, výber režimu (Auto, Manual, Test, Off) a týždenné programovanie časovača testu. Všetky úpravy tlaku a nastavenia parametrov sú dostupné bez otvárania hlavných dverí krytu, čím sa zachováva integrita krytu a umožňuje kontrola bez odkrytia komponentov pod napätím.

Funkcie alarmu a hlásenia

Štandardné indikátory alarmu signalizujú: Zapnutie, Systémová chyba, Zlyhanie fázy, Obrátenie fázy, Spustenie čerpadla, Zlyhanie spustenia čerpadla, Preťaženie motora, Nízky tlak, Blokovanie motora, Lokálny štart, Spustenie na diaľku a Spustenie potopy. Na kryte je namontovaný zvukový alarm. Beznapäťové reléové kontakty zodpovedajúce každému alarmu sú určené na diaľkové ohlásenie prostredníctvom systému požiarnej signalizácie budovy alebo BMS. Ak je súčasťou dodávky integrovaný prepínač prenosu, ďalšie indikátory pokrývajú Normálny spínač prenosu, Núdzový spínač prenosu a Núdzový izolátor otvorený.

Krytie a environmentálne hodnotenie

Kryt ovládača je vyrobený z hrubej ocele s červeným práškovým nástrekom. Minimálne hodnotenie podľa NFPA 20 §10.3.3.1 je NEMA typ 2 (IEC IP31) odolné voči kvapkaniu, vhodné pre vnútorné čerpadlá. Pre miestnosti s čerpadlami, ktoré sú vystavené striekajúcej vode z netesnosti tesnenia čerpadla alebo výtlaku hasiaceho zariadenia, sú špecifikované vodotesné kryty NEMA Typ 3R (IP51) alebo NEMA Typ 4 (IP65). Pre vonkajšie inštalácie alebo korozívne prostredie sú k dispozícii kryty z nehrdzavejúcej ocele NEMA typu 4X. Skriňa je štandardne namontovaná na podlahu, s konfiguráciami pre montáž na stenu pre ovládače čerpadiel.

Integrovaný prepínač automatického prenosu

Voliteľný továrenský prepínač automatického prenosu poskytuje dvojzdrojové napájanie požiarneho čerpadla. ATS sa pripája k normálnemu zdroju energie (zdroj 1) aj k zdroju záložného generátora (zdroj 2). Pri strate normálneho napájania alebo keď napätie alebo frekvencia klesne mimo prednastavené prahové hodnoty, ATS automaticky spustí spustenie generátora a prenesie záťaž požiarneho čerpadla na núdzový zdroj. Keď sa obnoví normálne napájanie, ATS sa prenesie do normálneho zdroja a spustí ochladzovanie a vypnutie generátora. Mechanizmus prenosového spínača je mechanicky blokovaný, aby sa zabránilo súčasnému pripojeniu oboch zdrojov. Všetky stavy a alarmy ATS sa zobrazujú na zdieľanom rozhraní operátora a prenášajú sa cez reléové výstupy.

Týždenný test a zaznamenávanie údajov

Zabudovaný týždenný testovací časovač automaticky spustí požiarne čerpadlo v užívateľom naprogramovaný deň, čas a trvanie chodu – eliminuje potrebu ručného testovania súladu s NFPA 25. Záznamník udalostí a údajov zaznamenáva tlak v systéme v priebehu času spolu so všetkými udalosťami spustenia, výskytmi alarmov a zmenami režimu s časovou pečiatkou. Dáta je možné stiahnuť do PC cez RS232, RS485 alebo USB na analýzu a nahlásenie príslušným orgánom. Tento bezpapierový záznam tlaku eliminuje problémy s údržbou a spoľahlivosťou spojené s mechanickými zapisovačmi.

Továrenské testovanie a certifikácia

Každá riadiaca skriňa sa pred odoslaním podrobuje úplnému továrenskému akceptačnému testu: izolačný odpor, overenie káblov z bodu do bodu, funkčné testovanie automatickej štartovacej sekvencie (tlakový prevodník a vstupy spínača), všetky obvody alarmu a signalizácie, manuálne a testovacie režimy, týždenný testovací časovač a tam, kde je k dispozícii, aj automatický prepínač. Ovládač je uvedený v zozname UL podľa UL 218, schválený FM podľa triedy 1321/1323, certifikovaný podľa CSA, ak je to špecifikované, a má označenie CE. Ku každej jednotke je dodávaný komplexný balík dokumentácie.

Často kladené otázky

Q1: Aké normy spĺňa táto priemyselná riadiaca skriňa?

Riadiaca jednotka je navrhnutá a uvedená v súlade s UL 218 (štandard pre priemyselnú riadiacu skrinku), schválená FM podľa triedy 1321/1323 a vyhovuje najnovšiemu vydaniu NFPA 20. Označenie CE a certifikácia CSA sú dostupné v závislosti od cieľového trhu. Každý ovládač je pred odoslaním zmontovaný, zapojený a testovaný ako kompletná jednotka, ako to vyžaduje NFPA 20.

Q2: Aké typy požiarnych čerpadiel dokáže tento ovládač spravovať?

Regulátor je dostupný v dvoch hlavných konfiguráciách: regulátory poháňané elektromotorom pre indukčné motory s kotvou nakrátko od 5 HP do 400 HP naprieč trojfázovým napätím 208–600 V a regulátory poháňané naftovým motorom s integrovanými duálnymi nabíjačkami batérií a obvodmi monitorovania motora. Elektrické ovládače podporujú metódy plného napätia, wye-delta (otvorený a uzavretý prechod), autotransformátor, primárny odpor, čiastočné vinutie a mäkký štart.

Q3: Ako funguje automatická štartovacia sekvencia?

Riadiaca jednotka nepretržite monitoruje tlak v systéme prostredníctvom tlakového prevodníka. Keď tlak klesne pod prahovú hodnotu nastaviteľnú na mieste, regulátor spustí štartovaciu sekvenciu. Nastaviteľný časovač chodu zabraňuje krátkemu cyklovaniu. Čerpadlo beží, kým sa neodstránia všetky príčiny spustenia a nedôjde k manuálnemu alebo automatickému zastaveniu. V prípade dieselových ovládačov sa ovládač otáča z batérie 1, a ak sa motor nepodarí naštartovať, striedavo sa prepína na batériu 2 pri následných pokusoch.

Otázka 4: Môže regulátor začať z iných signálov ako je pokles tlaku?

áno. Diaľkové manuálne spustenie pomocou tlačidla alebo požiarneho poplachového panela, spustenie záplavového ventilu zo suchého potrubia alebo aktivácie predčinného ventilu a týždenný testovací časovač sú štandardné vstupy pre spustenie. Každý vstup môže byť nakonfigurovaný s vlastným trvaním chodu a úrovňou priority. V inštaláciách s viacerými čerpadlami sekvenčný časovač štartovania striedavo spúšťa spustenie čerpadla, aby sa zabránilo súčasnému nábehu motora.

Otázka 5: Aké alarmy sú k dispozícii a ako sa externe komunikujú?

Štandardné vizuálne a zvukové alarmy pokrývajú: Zapnutie, Porucha systému, Porucha fázy, Obrátenie fázy, Spustenie čerpadla, Zlyhanie spustenia čerpadla, Preťaženie motora, Nízky tlak, Blokovanie motora, Lokálne spustenie, Spustenie na diaľku a Spustenie potopy. Každý alarm má zodpovedajúci beznapäťový reléový výstup pre pripojenie k systému požiarnej signalizácie budovy alebo BMS. Na dverách krytu je namontovaný akustický výstražný klaksón.

Otázka 6: Aké je minimálne požadované hodnotenie krytu a aké hodnotenia sú k dispozícii?

Podľa NFPA 20 je minimálny stupeň krytia NEMA typ 2 (IEC IP31) odolný voči kvapkaniu. Toto je štandard. Pre miestnosti s čerpadlom, ktoré sú vystavené striekajúcej vode alebo sa nachádzajú vonku, sú k dispozícii kryty NEMA typu 3R (IP51), typu 4 (IP65) a typu 4X (IP66, nehrdzavejúca oceľ).

Q7: Je súčasťou balenia automatický prepínač prenosu?

Voliteľne je k dispozícii integrovaný automatický prepínač, ktorý je z výroby integrovaný do krytu regulátora. Automaticky sa prepne na záložné napájanie generátora pri strate normálneho napájania a znova sa prenesie po obnovení. ATS zdieľa operátorské rozhranie regulátora a výstupy alarmového relé. Alternatívne môže byť regulátor dodaný bez ATS, ak je prenosový prepínač inštalovaný samostatne pred.

Otázka 8: Ako je nakonfigurovaná funkcia týždenného testu?

Zabudovaný týždenný časovač testu umožňuje programovanie dňa, času a trvania testu. Po naplánovaní ovládač automaticky spustí čerpadlo v naprogramovanom čase, beží ho počas nastaveného trvania a potom sa zastaví. Test je možné nakonfigurovať tak, aby prebiehal týždenne, dvakrát týždenne alebo mesačne. Všetky testovacie jazdy sa zaznamenávajú do denníka udalostí s dátumom, časom a trvaním.

Q9: Aké je hodnotenie odolnosti proti skratu?

Regulátor má odolnosť proti skratu 100 000 A RMS symetricky pri 480 V (25 000 A pri 600 V). Toto vysoké hodnotenie odolnosti zaisťuje, že ovládač môže bezpečne zvládnuť poruchové stavy na zdroji bez štrukturálneho alebo elektrického poškodenia, čo je rozhodujúce pre zariadenie na zaistenie bezpečnosti života, ktoré musí zostať funkčné počas požiaru.

Veľké rozšírenie terminálu letiska

Pozadie

Veľké medzinárodné letisko na Blízkom východe sa pustilo do veľkého projektu rozšírenia terminálu a pridalo nové haly, maloobchodné zóny a zariadenia na manipuláciu s batožinou. Návrh protipožiarnej ochrany špecifikoval vyhradený dom požiarneho čerpadla s tromi elektrickými motormi poháňanými požiarnymi čerpadlami (pracovné, asistenčné, pohotovostné) a pomocným čerpadlom, ktoré napája automatické sprinklerové a stúpacie systémy v celej ploche nového terminálu. Súlad s NFPA 20, zoznamom UL a schválením FM bol povinný.

Výzva

Úrad požiarnej bezpečnosti letiska uložil prísne podmienky na systém riadenia čerpadiel. Všetky ovládače museli byť uvedené v zozname UL a schválené FM, bez výnimiek pre lokálne vyrobené alternatívy. Logika sekvenčného štartovania mala zabrániť súčasnému nábehu motora na rozvod stredného napätia na letisku, ktorý by mohol ohroziť iné kritické záťaže. Ovládače potrebovali komunikovať stav čerpadla, údaje o tlaku a poplachové stavy do terminálu požiarneho poplachového panelu a do systému centralizovaného riadenia budovy letiska. Okrem toho mala byť čerpacia miestnosť umiestnená vonku v prostredí s vysokou vlhkosťou vystavenou slnku, kde sa denné teploty okolia mohli priblížiť k 55 °C.

Prečo si vybrať priemyselnú riadiacu skriňu?

Jediným vyhovujúcim riešením bol vo výrobe zmontovaný ovládač uvedený v zozname UL. Hlavné technické dôvody:

●  Ovládače boli nakonfigurované s uzavretým prechodom v tvare hviezda-delta, aby sa minimalizoval nárazový prúd a zároveň sa zabránilo poklesu napätia v citlivej elektrickej sieti letiska.

●  Časovač postupného spustenia pre pumpu 2 a pumpu 3 bol nastavený na 10-sekundové a 20-sekundové oneskorenie, čím sa zabezpečilo, že štartovací prúd nebudú odoberať dva motory súčasne.

●  Integrovaný tlakový prevodník s bezpapierovým zaznamenávaním údajov odstránil mechanický zapisovač mapy, ktorý požiarny úrad identifikoval ako bežný bod zlyhania pri predchádzajúcich inštaláciách na letiskách.

●  Pre vonkajšiu čerpaciu stanicu boli špecifikované kryty NEMA 4 (IP65) odolné voči poveternostným vplyvom so slnečníkmi a vnútornými antikondenzačnými ohrievačmi s nerezovým príslušenstvom.

●  Výstupy beznapäťového poplachového relé boli zapojené do terminálového požiarneho poplachového panelu a BMS, zatiaľ čo RS485 Modbus poskytoval podrobné diagnostické údaje do letiskového systému riadenia údržby.

●  Továrensky integrovaný prepínač automatického prenosu v každom ovládači zaisťoval, že pri strate normálneho napájania z elektrickej siete sa záložný generátor spustí a napája požiarne čerpadlá automaticky bez toho, aby sa spoliehal na akékoľvek externé prenosové zariadenie.

Nasadenie

Boli vyrobené, otestované v továrni a odoslané ako kompletné zostavy tri elektrické motorom poháňané priemyselné riadiace skrine (150 HP, uzavretý prechod wye-trojuholník, kryty NEMA 4 s integrovaným ATS) a jeden ovládač čerpadla. Uvedenie do prevádzky na mieste zahŕňalo pripojenie vstupnej siete a napájania generátora, káblov motora, prevodníka tlaku a výstupov alarmového relé. Celé uvedenie do prevádzky bolo ukončené za päť dní na jeden regulátor. Továrenská dokumentácia FAT bola predložená leteckému hasičskému úradu a prijatá bez revízie.

Výsledky

●  Všetci riadiaci prešli akceptačným testom úradu letiskových požiarov pri prvej prezentácii vrátane simulovaného zlyhania napájania a testov prenosu generátora.

●  Spustenie uzavretého prechodu v tvare hviezda-delta eliminovalo sťažnosti na pokles napätia zo strany tímu elektrických operácií letiska.

●  Bezpapierový systém zaznamenávania tlaku a zaznamenávania udalostí umožnil hasičskému úradu overiť pripravenosť systému počas štvrťročných kontrol bez akejkoľvek manuálnej výmeny grafu.

●  V prvom roku prevádzky týždenný testovací časovač dôsledne spúšťal čerpadlá podľa plánu, pričom dva menšie problémy s netesnosťou tesnenia čerpadiel boli včas identifikované prostredníctvom zaznamenávania údajov testovacej prevádzky, čím sa predchádzalo degradácii na poruchu, ktorá by sa zistila iba v prípade núdze.

●  Letiskové orgány odvtedy zahrnuli rovnakú špecifikáciu riadiacej jednotky do svojich štandardných návrhových pokynov pre všetky budúce projekty terminálov a pomocných budov na letisku.
