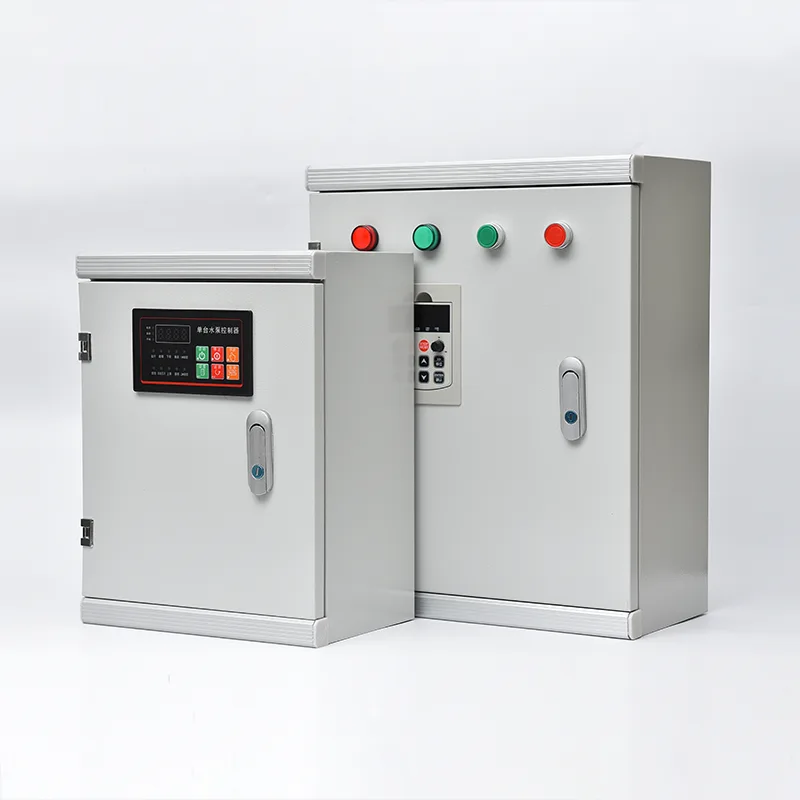

Skrinka riadiaceho centra motora

Ako profesionálny výrobca v Číne by vám spoločnosť Csivei chcela poskytnúť kvalitnú skriňu riadiaceho centra motora, čo je viacdielna, spredu prístupná stojaca zostava s horizontálnym systémom prípojníc s menovitým prúdom 400 A až 6300 A a skratovou odolnosťou až 100 kA. Každá vertikálna sekcia akceptuje výsuvné alebo pevné funkčné jednotky: spúšťače motorov DOL, hviezda-trojuholník, softštartér alebo VFD plus ističe podávača a riadiace výkonové moduly. Výsuvné jednotky umožňujú izoláciu, vytiahnutie a výmenu chybného štartéra v priebehu niekoľkých minút bez odpojenia celého MCC. Vnútorná segregácia je k dispozícii vo forme 2, forme 3 alebo forme 4 podľa IEC 61439, pričom oddeľuje prípojnice od funkčných jednotiek a svoriek. Obvody motora sú navrhnuté pre koordináciu typu 2 podľa IEC 60947-4-1, čím sa zabezpečí, že v dôsledku skratu motora nedochádza k poškodeniu komponentov štartéra. Komunikácia cez Profibus, Profinet, Modbus RTU/TCP alebo Ethernet/IP prenáša stav motora, prúd, prevádzkové hodiny, energiu a diagnostiku do systému DCS alebo SCADA. Kryt má krytie IP42 až IP55 z galvanizovanej ocele s práškovou povrchovou úpravou, vhodné pre vnútorné elektrické miestnosti a prašné priemyselné prostredie.

Aplikácie produktov

Všade tam, kde musia byť desiatky alebo stovky motorov spoľahlivo napájané, chránené a ovládané z centrálneho miesta, systém riadenia solárnych čerpadiel poskytuje štruktúrovanú, modulárnu chrbticu pre priemyselnú distribúciu elektrickej energie.

Čistiarne vody a odpadových vôd

Mestské a priemyselné zariadenia na úpravu vody prevádzkujú rozsiahle motorové parky – čerpadlá na prívod surovej vody, prevzdušňovacie dúchadlá, pohony čističiek, manipuláciu s kalom, čerpadlá na dávkovanie chemikálií a vysokozdvižné distribučné čerpadlá – často s viac ako stovkou motorov na jednom mieste. Riadiace centrum motora zlučuje všetky motorové štartéry a pohony do jednej alebo viacerých centrálne umiestnených miestností MCC, pričom každá funkčná jednotka je určená pre konkrétny motor. Štandardizované zásuvkové štartovacie jednotky pre čerpadlá a dúchadlá umožňujú vytiahnutie a výmenu chybnej jednotky v priebehu niekoľkých minút, čím sa obnoví kontinuita procesu úpravy. Integrácia so systémom SCADA závodu prostredníctvom redundantných komunikačných sietí poskytuje operátorom informácie o stave motora v reálnom čase, prevádzkových hodinách a spotrebe energie na každom pohone.

Ropné, plynárenské a petrochemické zariadenia

Rafinérie, závody na spracovanie plynu a petrochemické komplexy pracujú v nebezpečných oblastiach s prísnymi bezpečnostnými požiadavkami. Panely MCC pre tieto prostredia sa zvyčajne inštalujú v pretlakových alebo vyčistených elektrických miestnostiach mimo procesných oblastí. Motorové okruhy sú navrhnuté pre kritické rotačné zariadenia – čerpadlá na ropu, čerpadlá na prepravu produktov, obehové čerpadlá chladiacej vody, chladiace motory s lamelami a plynové kompresory. Vnútorná segregácia formy 3 alebo formy 4 oddeľuje každú jednotku spúšťača motora od hlavných prípojníc a susedných jednotiek, čím zabraňuje šíreniu vnútorného oblúka v jednom spúšťači na ďalšie. Ochranné relé motora v nevýbušnom prevedení a certifikované poistky obmedzujúce prúd zaisťujú bezpečnú izoláciu motorov v klasifikovaných zónach.

Elektrárne a úžitkové závody

Tepelné a vodné elektrárne závisia od MCC pri riadení pomocných systémov poháňaných motorom, ktoré sú nevyhnutné pre výrobu – napájacie čerpadlá kotlov, čerpadlá chladiacej vody kondenzátora, ventilátory s núteným a indukovaným ťahom, dopravníky na manipuláciu s uhlím a čerpadlá vykurovacieho oleja. Vysoká odolnosť proti skratu MCC (zvyčajne 65 kA až 100 kA) je kritická v pomocných doskách elektrární, kde môže byť úroveň poruchy z pomocného transformátora stanice závažná. Redundantné vstupné napájacie sekcie s automatickým prepínaním prenosu podporujú kritické požiadavky na napájanie elektrárne pri spustení na čierno a pri odstavení bloku.

Ťažba a spracovanie nerastov

Zariadenia na spracovanie medi, zlata, železnej rudy a uhlia sa spoliehajú na MCC pri riadení drvičov, mlynov, flotačných článkov, pohonov zahusťovadiel, dopravníkových systémov a kalových čerpadiel – zariadení, ktoré sa často spúšťajú pri veľkom zaťažení a pracujú v prašnom, mokrom prostredí. Kryt MCC je špecifikovaný so zvýšenou ochranou proti prachu a vlhkosti (IP54/IP55) a často obsahuje interné antikondenzačné ohrievače pre inštalácie v nevykurovaných spracovateľských budovách. Relé ochrany motora s pokročilým tepelným modelovaním zaisťujú, že veľké motory mlynov a drvičov sa zbytočne nevypínajú počas podmienok preťaženia procesu.

Výroba celulózy, papiera a ocele

Priemyselné odvetvia s nepretržitým spracovaním, ako sú papierne a valcovne ocele, prevádzkujú stovky motorov na dlhých výrobných linkách, pričom porucha motora môže potenciálne zastaviť celú linku. Panely MCC v týchto zariadeniach obsahujú výsuvné štartovacie jednotky, ktoré umožňujú servis motorového okruhu bez vypnutia napájania celej sekcie MCC – jednotka sa jednoducho izoluje, vyberie a nahradí náhradnou, zatiaľ čo hlavné prípojnice zostávajú pod napätím. Fieldbusová komunikácia z každej štartovacej jednotky do DCS poskytuje podrobnú diagnostiku motora, ktorá umožňuje plánovanú výmenu pred neočakávanou poruchou.

HVAC a služby budov vo veľkých zariadeniach

Letiská, kongresové centrá a veľké komerčné komplexy používajú MCC na centralizáciu riadenia všetkých záťaží HVAC motorov – chladičov, chladiacich veží, čerpadiel chladenej vody, vzduchotechnických jednotiek a ventilátorov na odvod dymu. Integrácia so systémom riadenia budovy umožňuje cyklovanie prevádzky, nočný útlm a energeticky optimalizované riadenie v rámci celého motorového parku z jedinej riadiacej miestnosti.

Technický hlboký ponor

Motor Control Center Cabinet je typovo testovaný nízkonapäťový rozvádzač navrhnutý pre bezpečné, modulárne riadenie motora so zameraním na prevádzkovú dobu prevádzky, ochranu personálu a udržiavateľnosť.

Konštrukčný rám a systém prípojníc

MCC je konštruovaný ako viacdielny, stojanový rám zo skladaných a skrutkovaných pozinkovaných oceľových profilov, pričom každá sekcia je typicky široká 600 mm, 800 mm alebo 1 000 mm. Hlavná horizontálna prípojnica prechádza po celej dĺžke MCC vo vyhradenom hornom alebo zadnom oddelení, vyrobenom z pocínovanej medi alebo hliníka a dimenzované na menovitý trvalý prúd (400A až 6300A). Spoje prípojníc sú priskrutkované a utiahnuté pomocou podložiek Belleville, aby sa zachovala prítlačná sila počas tepelných cyklov. Vertikálna prípojnica v každej sekcii rozdeľuje energiu do jednotlivých funkčných jednotiek prostredníctvom zásuvných pružinových kontaktov, čím sa eliminuje potreba káblových spojení medzi prípojnicou a každou štartovacou jednotkou. Odolnosť proti skratu – overená typovým testom – zaisťuje, že systém prípojníc a jeho podpery dokážu vydržať elektromagnetické sily spôsobené poruchou bez deformácie alebo oddelenia kontaktov.

Konštrukcia funkčnej jednotky: pevná a výsuvná

Motorové spúšťače sú dostupné v pevnej (skrutkovanej) alebo výsuvnej (zásuvkovej) konfigurácii. Výsuvné jednotky sú štandardnou ponukou pre kritické procesy, ktoré umožňujú, aby bol štartér elektricky izolovaný, mechanicky vytiahnutý z vodiacich koľajníc a v priebehu niekoľkých minút nahradený náhradným – bez odpojenia celej sekcie MCC. Každá výsuvná jednotka obsahuje istič alebo odpínač s poistkou, výkonový stýkač, elektronické relé proti preťaženiu, istenie riadiaceho obvodu a špecifickú riadiacu svorkovnicu. Blokovacie mechanizmy zaisťujú, že jednotku je možné vybrať iba vo vypnutej polohe a nie je možné ju znovu vložiť pod zaťažením. Mechanické kódovanie zabraňuje tomu, aby sa jednotka s jedným ratingom vložila do slotu určeného pre iné hodnotenie. Pri jednotkách VFD alebo softstartéroch je väčšia hĺbka krytu a lepšie vetranie integrované do formátu zásuvky.

Ochrana motora a koordinácia typu 2

Každý motorový obvod je navrhnutý pre koordináciu typu 2 podľa IEC 60947-4-1. Pri skratovej poruche svorky motora istič alebo poistky odstránia poruchový prúd bez poškodenia stýkača alebo relé preťaženia nad rámec ľahkého zvárania kontaktov, ktoré je možné oddeliť bez výmeny. To je nevyhnutné pre dobu prevádzkyschopnosti procesu – skrat motora nevyžaduje výmenu štartéra. Ochrana proti preťaženiu využíva elektronické relé s voliteľnými triedami vypínania (trieda 10, 20, 30), stratou fázy, prúdovou nevyváženosťou a detekciou zemného spojenia. Relé ochrany motora s rozhraniami Modbus alebo Profibus poskytujú DCS podrobné údaje o tepelnom stave, signály blokovania štartu a výstrahy prediktívnej údržby.

Vnútorná segregácia a bezpečnosť personálu

MCC je k dispozícii so zvyšujúcimi sa úrovňami vnútorného oddelenia v súlade s IEC 61439-1/2 Formové hodnotenia:

● Forma 2 : funkčné jednotky oddelené od prípojníc, ale svorky môžu zdieľať rovnaké oddelenie ako jednotka

● Forma 3 : všetky funkčné jednotky oddelené od seba a od prípojníc; svorky oddelené od prípojníc, ale nie nevyhnutne navzájom. Toto je štandardná špecifikácia pre priemyselné zariadenia.

● Forma 4 : úplné oddelenie prípojníc, funkčných jednotiek a svoriek – každá vo svojom oddelení. Toto je určené pre vysokokritické aplikácie v ropnom a plynárenskom priemysle alebo v iných nebezpečných odvetviach.

Vnútorná ochrana proti poruche oblúka je navrhnutá tak, aby presmerovala energiu oblúka preč od operátora cez ventily na uvoľnenie tlaku v hornej časti krytu, testované pri podmienkach vnútorného oblúka podľa IEC 61641, ak je to špecifikované. Uzávery na prípojniciach sa automaticky zatvoria po odstránení výsuvnej jednotky, čím sa zabráni náhodnému kontaktu so živými prípojnicami.

Riadiace rozhranie a inteligentné riadenie motora

Vo vyhradenom riadiacom priestore v rámci každej štartovacej jednotky alebo nad funkčnými jednotkami sú umiestnené vzdialené I/O PLC, komunikačné brány, vložené relé a zoraďovacie terminály. Spätná väzba chodu motora, zastavenia, poruchy a stavu sa prenáša do DCS cez prevádzkovú zbernicu (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Inteligentné relé riadenia motora v každej jednotke nepretržite merajú prúd motora, napätie, výkon, energiu a fázovú rovnováhu, pričom tieto údaje prenášajú do systému správy aktív závodu alebo platformy prediktívnej údržby. To umožňuje operátorom identifikovať zhoršujúce sa podmienky motora – zvyšujúce sa trenie ložísk, opotrebovanie obežného kolesa alebo poškodenie vinutia – skôr, ako spôsobia neplánovanú jazdu.

Krytie a prispôsobenie sa prostrediu

Štandardná skriňa MCC je vyrobená z 2,0 mm pozinkovaného oceľového plechu s práškovou povrchovou úpravou, čím dosahuje krytie IP42 vhodné pre vnútorné elektrické miestnosti. Pre prašné priemyselné prostredia – bane, cementárne, spracovanie dreva – kryty IP54 alebo IP55 s filtrovanou ventiláciou alebo výmenníky tepla vzduch-vzduch riadia vnútorné chladenie a zároveň vylučujú častice prenášané vzduchom. Pre vonkajšie inštalácie sú k dispozícii kryty IP65 s termostaticky riadenými antikondenzačnými ohrievačmi, dažďovými strieškami a hardvérom z nehrdzavejúcej ocele. V tropickom prostredí konformne potiahnuté dosky plošných spojov a utesnené konektory zabraňujú sledovaniu vlhkosti.

Testovanie a zabezpečenie kvality

Každý panel MCC prechádza definovaným výrobným akceptačným testovacím programom: meranie kontinuity prípojníc a izolačného odporu; primárne a sekundárne vstrekovacie testovanie ochranných relé; funkčná simulácia stýkača, štartéra a blokovania; testovanie vkladania a vyberania výsuvnej jednotky; a overenie komunikačnej siete. Úplná správa FAT sa dodáva s každým MCC spolu s jednoriadkovými diagramami, výkresmi rozloženia a prevádzkovými manuálmi. MCC je navrhnutý, vyrobený a testovaný podľa IEC 61439-1/2, s označením CE a voliteľnými UL, UKCA alebo inými regionálnymi certifikáciami.

Prečo si vybrať Csivei MCC Panely?

Továrenské riešenie panelov MCC bolo vybrané pre svoju preukázanú schopnosť splniť všetky požiadavky:

● Štandardizované výsuvné štartovacie jednotky (až do 250A) umožňujú rýchlu výmenu akéhokoľvek motorového štartéra bez odpojenia celej sekcie MCC

● Koordinovaná ochrana motora typu 2 zaisťuje, že skratové poruchy motora budú odstránené bez poškodenia komponentov štartéra

● Prípojnicový systém s menovitým prúdom 65 kA s ochranou proti oblúkovej poruche a vnútornou segregáciou Form 3 poskytol požadovanú úroveň bezpečnosti

● Inteligentné relé riadenia motora s komunikáciou Profibus DP v každej štartovacej jednotke prenášali údaje o motore v reálnom čase do SCADA – prúd, výkon, prevádzkové hodiny, počet štartov, využitá tepelná kapacita a spotreba energie – umožňujúce prediktívne plánovanie údržby

● Viacdielne zostavené integrované prívody vzduchového ističa, VFD sekcie pre prevzdušňovacie dúchadlá, sekcie softštartéra pre veľké čerpadlá a štandardné výsuvné sekcie štartéra pre všeobecné zaťaženie motora – všetko v rámci spoločného systému prípojníc

Často kladené otázky

Q1: Aký je rozdiel medzi riadiacim systémom solárneho čerpadla a štandardnou rozvodnou doskou?

Rozvodná doska primárne distribuuje energiu do koncových obvodov s poistkami alebo ističmi, ale zvyčajne neintegruje spúšťanie alebo ovládanie motora. Motor Control Center kombinuje motorové štartéry (stýkače, preťaženia a pohony), ochranu motora a riadiace inteligencie v jedinej štruktúrovanej zostave – každá funkčná jednotka je navrhnutá špeciálne pre záťaž motora, nielen pre všeobecný obvod. MCC tiež zahŕňajú možnosť výsuvnej jednotky, segregáciu prípojníc a komplexné komunikačné funkcie riadenia motora, ktoré sa nenachádzajú v rozvodných doskách.

Q2: Koľko motorov môže pojať jeden riadiaci systém solárneho čerpadla?

Počet závisí od počtu sekcií a veľkosti jednotky. Jedna vertikálna sekcia zvyčajne pojme 4 až 12 štartovacích jednotiek motora v závislosti od ich menovitého výkonu. Viacsekčná zostava MCC môže obsahovať 50, 100 alebo viac motorov. Naši aplikační inžinieri optimalizujú rozloženie na základe vášho zoznamu motorov a obmedzení lokality.

Q3: Aká je výhoda výsuvných jednotiek oproti pevným jednotkám?

Výsuvné (zásuvkové) jednotky umožňujú izolovať chybný štartér, fyzicky ho vybrať z MCC a nahradiť ho náhradným – to všetko v priebehu niekoľkých minút a bez odpojenia celej sekcie MCC. Hlavné prípojnice zostávajú pod napätím a ostatné motorové okruhy pokračujú v prevádzke. To je rozhodujúce pre priemyselné odvetvia s nepretržitým spracovaním, kde sa neplánované prestoje na jednom motore nesmú stupňovať. Pevné jednotky sú lacnejšie, ale vyžadujú odpojenie sekcie MCC pri výmene štartéra.

Otázka 4: Čo znamená segregácia formulára 2, formulára 3 a formulára 4?

Tieto sa vzťahujú na stupeň vnútorného rozčlenenia podľa IEC 61439-1/2. Forma 2 oddeľuje funkčné jednotky od prípojníc. Forma 3 pridáva oddelenie medzi jednotlivými funkčnými jednotkami. Forma 4 dodatočne oddeľuje svorky od seba a od ostatných funkčných jednotiek. Vyššie formy poskytujú väčšiu bezpečnosť počas údržby a efektívnejšie zachytávajú oblúkové poruchy, ale sú drahšie. Na základe vašej filozofie prevádzky a údržby vám odporučíme vhodný formulár.

Otázka 5: Aké skratové hodnotenie potrebujem pre môj účet MKC?

Toto je určené potenciálnym poruchovým prúdom v bode, kde sa pripája MCC, čo závisí od kVA menovitého výkonu transformátora, impedancie a impedancie kábla. Typické priemyselné inštalácie vyžadujú 50 kA alebo 65 kA pri 400 V. Pomocné dosky pre elektrárne a veľké technologické zariadenia môžu vyžadovať 80 kA alebo 100 kA. Zanalyzujeme vaše systémové údaje a určíme správne hodnotenie.

Otázka 6: Ako komunikuje MCC s naším systémom DCS alebo SCADA?

Každá jednotka štartéra motora alebo skupina jednotiek obsahuje komunikačné rozhranie – zvyčajne Profibus DP, Profinet, Modbus RTU/TCP alebo Ethernet/IP – ktoré sa pripája k riadiacej sieti vášho závodu. Stav motora (beží, zastavený, vypnutý), prúd, energia a diagnostické údaje sa prenášajú nepretržite. DCS dokáže na diaľku spustiť/zastaviť motory a prijímať upozornenia na alarm.

Otázka 7: Môže byť MKC v budúcnosti predĺžený?

áno. MCC je navrhnutý pre rozšíriteľnosť na oboch koncoch zostavy. Odporúčame zahrnúť náhradné vertikálne časti alebo náhradné sloty jednotky v počiatočnej objednávke, ak sa plánuje budúce pridanie motora. Rozšírenie existujúceho MCC vyžaduje zhodu s pôvodným menovitým výkonom a dizajnom prípojnice, takže zachovanie pôvodného výrobcu je dôležité pre kompatibilitu.

Otázka 8: Akú údržbu vyžaduje panel MCC?

Odporúčaná údržba zahŕňa: ročný termovízny prieskum spojov prípojníc a koncových bodov; funkčné testovanie blokovacích mechanizmov výsuvných jednotiek a uzáverov; overenie nastavení ochranného relé a vypínacích funkcií; čistenie ventilačných filtrov; a kontrola tesnení dverí. Podrobný plán údržby je uvedený v návode na obsluhu.
