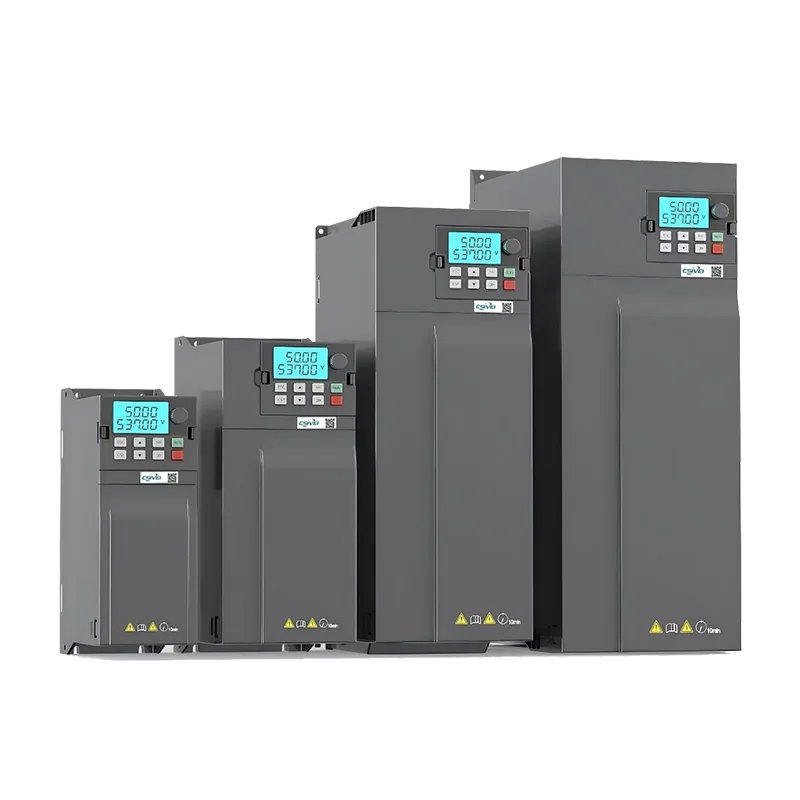

Vysokovýkonný 3-fázový striedavý pohon VFD

Kúpte si vysokovýkonný 3-fázový AC Drive VFD z továrne Csivei v Číne. Je určený pre náročné priemyselné aplikácie a vhodný pre veľké ventilátory, odstredivé čerpadlá, kompresory a dopravníky výrobných liniek. Pri nepretržitej prevádzke poskytuje výnimočný krútiaci moment a stabilitu. Tento pohon, poháňaný pokročilým vektorovým riadením s uzavretou slučkou, podporuje vysoký rozbehový moment, vstavanú funkciu PLC, viacero komunikačných protokolov (voliteľné Modbus, Profibus) a intuitívnu LCD klávesnicu pre monitorovanie v reálnom čase. Krytie IP20 s voliteľným filtrom IP40 zaisťuje spoľahlivosť v náročných prostrediach.

Čo je to vysokovýkonný 3-fázový AC Drive VFD a prečo je to dôležité?

Vo svojom jadre reguluje frekvenčný menič otáčky motora a krútiaci moment úpravou frekvencie a napätia dodávaného výkonu. Ale náš CSIVEI VFD ďaleko presahuje základné ovládanie rýchlosti.

Umožňuje mäkké štartovanie na zníženie mechanického namáhania, dynamickú odozvu krútiaceho momentu pre veľké zaťaženie a optimalizáciu energie v reálnom čase, ktorá priamo znižuje spotrebu elektrickej energie. Pre operácie, ktoré vyžadujú presnú synchronizáciu – ako sú viacsekčné dopravníky, dávkovacie systémy alebo tlakovo riadené čerpadlá – tento pohon poskytuje presnosť a opakovateľnosť, ktorú váš proces vyžaduje.

Stručne povedané, premení motor s pevnou rýchlosťou na flexibilný, inteligentný pohon, ktorý sa v reálnom čase prispôsobí vašim výrobným potrebám.

Základné parametre a špecifikácie

Kľúčové výhody

1. Výnimočný nízkofrekvenčný krútiaci moment

Vysokovýkonný trojfázový striedavý pohon VFD poskytuje 150 % menovitého krútiaceho momentu pri frekvencii 0,5 Hz v režime bezsenzorového vektorového riadenia (SVC). To znamená spoľahlivé štartovanie a stabilnú prevádzku aj pri veľkom počiatočnom zaťažení – ako sú drviče, kalové čerpadlá alebo ventilátory s vysokou zotrvačnosťou – kde konvenčné pohony často vypínajú alebo zastavujú.

2. Zabudované obmedzenie krútiaceho momentu (funkcia „rýpadla“)

Na rozdiel od štandardných frekvenčných meničov, ktoré sa jednoducho vypínajú pri nadprúde, náš pohon obsahuje inteligentnú funkciu obmedzenia krútiaceho momentu. Automaticky obmedzuje krútiaci moment pri náhlych zmenách zaťaženia, čím zabraňuje mechanickým nárazom a neočakávaným prestojom. Táto vlastnosť je obzvlášť cenná pre aplikácie s kolísavým zaťažením, ako sú miešačky, extrudéry a zdvíhacie zariadenia.

3. Automatická regulácia napätia (AVR)

Keď sieťové napätie kolíše – čo je bežné v priemyselných zónach – funkcia AVR udržuje stabilné výstupné napätie motora. To chráni vaše vinutia, zaisťuje konzistentný krútiaci moment a zabraňuje nepríjemným výpadkom podpätia.

4. Flexibilné režimy ovládania

Vyberte si medzi vektorovým riadením SVC s otvorenou slučkou pre vysokovýkonnú dynamickú odozvu alebo riadením V/F pre jednoduchšie aplikácie typu ventilátor/čerpadlo. Pohon tiež podporuje oddelenie V/F, čo umožňuje nezávislé nastavenie napätia a frekvencie pre špeciálne nastavenia motora.

5. Integrovaná funkcia PLC a PID

Zabudovaná programovateľná logika zvláda jednoduché automatizačné úlohy bez potreby externého PLC. Integrovaný PID regulátor umožňuje riadenie procesu v uzavretej slučke – napríklad udržiavanie konštantného tlaku vo vodovodnom systéme alebo stabilnej teploty v chladiči – pomocou štandardných snímačov spätnej väzby.

Typické aplikácie

CSIVEI High Performance 3 Phase AC Drive VFD je navrhnutý pre náročné priemyselné aplikácie vyžadujúce vysoký štartovací moment a nepretržitú prevádzku:

Veľké čerpadlá – závlahové čerpadlá, drenážne čerpadlá, čerpadlá hlavného vodovodu

Odstredivé kompresory – priemyselné vzduchové kompresory, chladiace systémy

HVAC chladiče – skrutkové chladiče, odstredivé chladiče, veľké vzduchové manipulátory

Ťažobné zariadenia – kalové čerpadlá, ventilačné ventilátory, drviče

Kovoobrábacie stroje – sústruhy, frézy, lisy

Vďaka pokročilému vektorovému riadeniu a viacerým komunikačným možnostiam sa bezproblémovo integruje do automatizovaných výrobných liniek.

často kladené otázky

Potrebujem externý brzdový odpor?

To závisí. Ak potrebujete rýchle spomalenie alebo náklad má veľkú zotrvačnosť – ako sú odstredivky, žeriavy, kladkostroje alebo navíjačky – potom áno, budete ho potrebovať. Na pohonoch, ktoré majú internú brzdnú jednotku, rezistor spracováva regeneračnú energiu, aby sa predišlo poruchám pri prepätí a skrátili sa časy zastavenia. Pri ventilátoroch a čerpadlách s pomalším dobehom ho väčšinou môžete vynechať.

Aké komunikačné protokoly sú podporované?

Všetky meniče CSIVEI sa štandardne dodávajú s Modbus RTU cez RS485. Voliteľné moduly sú dostupné pre Profibus DP, Profinet, Ethernet/IP, CANopen a DeviceNet. Tie vám umožňujú integrovať sa s hlavnými PLC a SCADA systémami pre vzdialené monitorovanie, zmeny parametrov a centralizované riadenie.

Aké ochrany sú zabudované v jednotke?

Pohony CSIVEI obsahujú solídnu sadu ochrán: prepätie, podpätie, nadprúd, skrat, prehriatie (chladič), strata fázy na vstupe alebo výstupe a preťaženie motora (elektronické tepelné preťaženie, I²t). Pomáhajú udržiavať veci v spoľahlivom chode a predlžujú životnosť zariadenia.

Ako VFD šetrí energiu?

Pre záťaže s premenlivým krútiacim momentom, ako sú ventilátory a čerpadlá, sa výkon riadi zákonmi afinity – je úmerný tretej mocnine rýchlosti. Rýchlosť poklesu o 20 % znižuje spotrebu energie približne o 50 %. Funkcia Automatic Energy Optimization (AEO) znižuje napätie tak, aby zodpovedalo skutočnej záťaži, čím sa ušetrí. Režim spánku tiež vypne motor počas období nízkej spotreby, čím sa eliminuje spotreba energie pri nečinnosti.

Aká je typická životnosť VFD a ako ju môžem udržiavať?

Pri správnej inštalácii a podmienkach môže VFD trvať 10 až 15 rokov. Kľúčová údržba: udržujte kryt v čistote – hromadenie prachu znižuje účinnosť chladenia; skontrolujte chladiace ventilátory (zvyčajne vydržia 3–7 rokov; vymeňte, ak sú hlučné alebo zlyhané); skontrolujte kondenzátory zbernice DC – starnú časom a teplotou – ak bol disk skladovaný viac ako dva roky, pred zapnutím zreformujte kryty; monitorovať teplotu okolia; občas zálohujte parametre na klávesnicu alebo externé úložisko. Rýchla kontrola každých 6–12 mesiacov pomáha vyhnúť sa prekvapeniam.

Prípadová štúdia zákazníka

Závod na spracovanie potravín čelil opakujúcemu sa hromadeniu produktov a medzerám naprieč viacerými sekciami dopravníka. Manuálne úpravy rýchlosti boli neefektívne a spôsobovali časté odstávky liniek.

Naše riešenie– Tri vysokovýkonné 3fázové AC Drive VFD frekvenčné meniča CSIVEI boli nainštalované na kľúčové sekcie dopravníka, prepojené cez Modbus s centrálnym PLC na koordinované riadenie rýchlosti.

Dosiahnuté výsledky:

Rýchlosti dopravníkov sa automaticky synchronizujú s rýchlosťou výroby v reálnom čase

Prestoje skrátené o 25 %

Čas výmeny produktu sa skrátil z 30 minút na 10 minút

Riešenie bolo následne rozšírené na šesť ďalších výrobných liniek

Tento prípad ukazuje, ako naše VFD prináša merateľné prevádzkové zlepšenia, nielen teoretické výhody.

●  Riešenie bolo rozšírené na šesť ďalších výrobných liniek.
