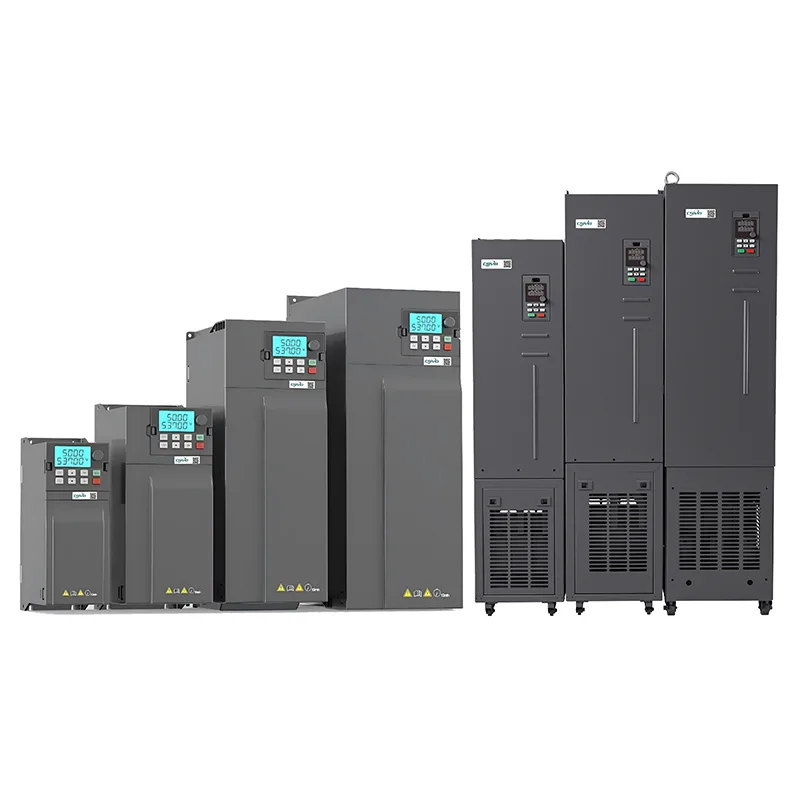

55kw trojfázový 380V VFD HAVC

CSIVEI 55kw Triple Phase 380V VFD HAVC je navrhnutý pre stredne ťažké až ťažké priemyselné aplikácie vyžadujúce robustný výkon a presnosť. Vďaka pokročilému vektorovému riadeniu s uzavretou slučkou poskytuje tento pohon 150% počiatočný krútiaci moment pri 0,5 Hz a podporuje režimy riadenia SVC aj V/F. Zabudovaná funkcia PLC, viaceré komunikačné protokoly (Modbus, Profibus, Ethernet/IP voliteľné) a intuitívna LCD klávesnica umožňujú bezproblémovú integráciu do automatizovaných systémov. Je vhodný pre kompresory, veľké ventilátory, mixéry a čerpadlá.

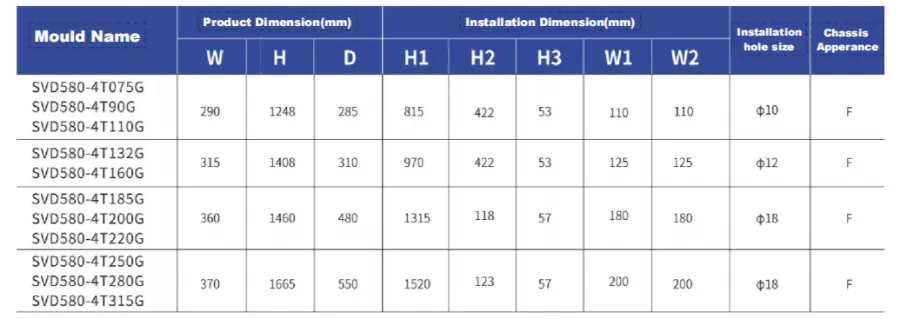

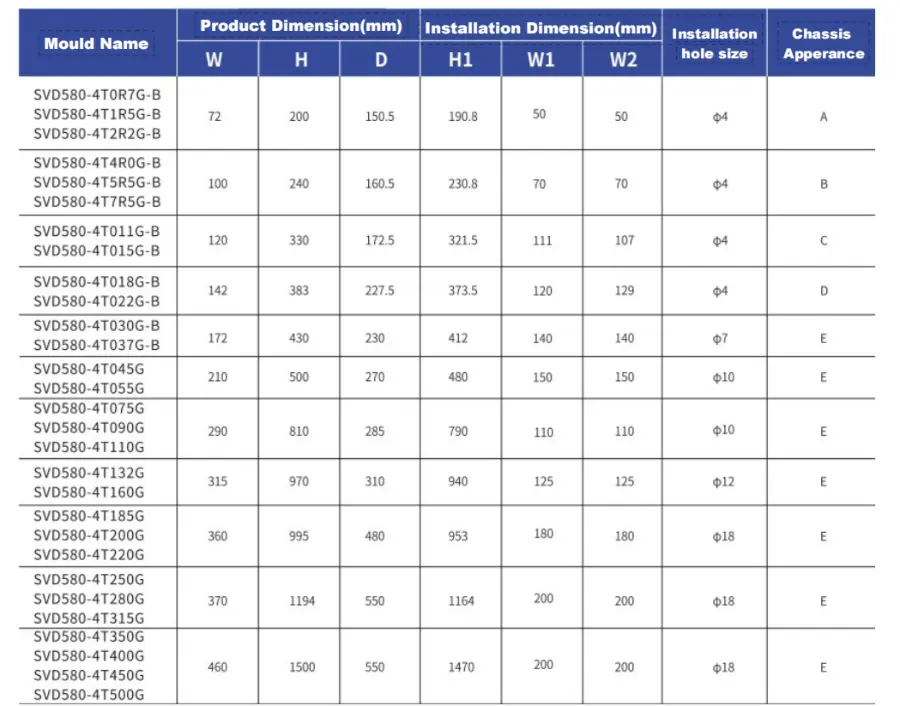

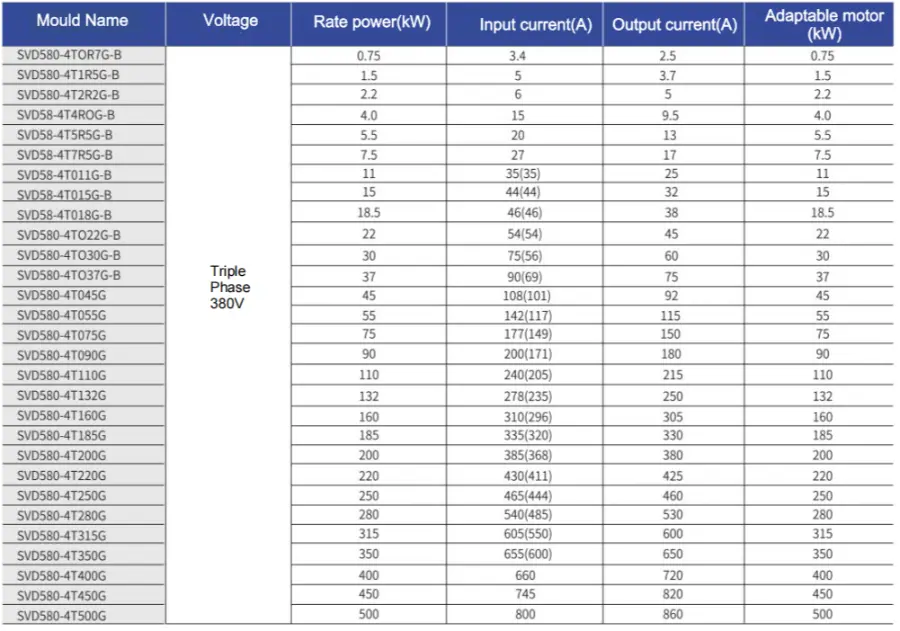

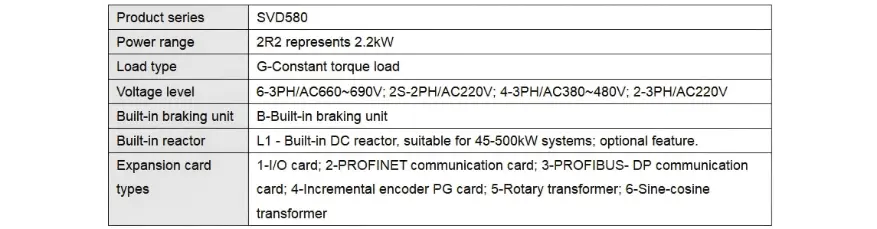

Základné parametre a špecifikácie

Typické aplikácie

CSIVEI 55kw Triple Phase 380V VFD HAVC poskytuje robustný výkon pre ťažké priemyselné zariadenia vyžadujúce nepretržitú prevádzku:

●  Veľké čerpadlá – čerpadlá hlavného zásobovania vodou, priemyselné chladiace čerpadlá

●  Priemyselné ventilátory – banské vetranie, ventilátory cementárne, zberače prachu

●  Kompresory – veľké vzduchové kompresory, dusíkové kompresory

●  Miešačky – miešačky betónu, chemické reaktory, miešačky buničiny

●  Odstredivky – odstredivky na cukor, olejové odstredivky, dekantéry

So zosilneným chladením a funkciami na zmiernenie harmonických zaisťuje spoľahlivú prevádzku v náročných prostrediach.

Užívateľsky prívetivá obsluha a jednoduché nastavenie

Séria CSIVEI VFD uprednostňuje jednoduché používanie, znižuje čas inštalácie a zjednodušuje každodennú prevádzku pre technikov a personál údržby.

Intuitívna klávesnica – LED/LCD klávesnica poskytuje jasné zobrazenie parametrov a rýchlu navigáciu. Skupiny parametrov sú logicky usporiadané a podpora viacerých jazykov zabezpečuje dostupnosť pre globálnych používateľov.

Sprievodca rýchlym spustením – krok za krokom prevedie používateľov konfiguráciou základných parametrov v priebehu niekoľkých minút. Vopred nakonfigurované aplikačné makrá (Ventilátor/Pumpa, Dopravník, Konštantný krútiaci moment) umožňujú nastavenie jedným dotykom pre bežné aplikácie.

Funkcia kopírovania parametrov – Nahrávanie parametrov z jedného meniča do klávesnice a sťahovanie do viacerých meničov, čím sa výrazne skracuje čas nastavenia pre systémy s viacerými meničmi a zabezpečuje sa konzistentná konfigurácia.

Odnímateľná klávesnica – klávesnicu je možné namontovať na diaľku pomocou predlžovacieho kábla, čo umožňuje pohodlné ovládanie z dverí ústredne alebo zo vzdialených miest.

Kompaktný dizajn – Priestorovo úsporný priestor umožňuje montáž vedľa seba, maximalizuje hustotu panelov a znižuje požiadavky na veľkosť skrinky.

často kladené otázky

Ako si vyberiem správny VFD pre môj motor?

Je potrebné zvážiť niekoľko vecí:

●  Výkon motora – VFD by sa mal zhodovať s menovitým výkonom motora alebo byť o niečo väčší.

●  Vstupné napätie – jednofázové 230 V alebo trojfázové 400 V, uistite sa, že zodpovedá vášmu zdroju.

●  Typ zaťaženia – konštantné krútiace momenty, ako sú dopravníky alebo extrudéry, zvyčajne vyžadujú VFD dimenzovaný na 100 – 120 % výkonu motora. Variabilné krútiace momenty, ako sú ventilátory a čerpadlá, môžu často využívať VFD prispôsobené výkonu motora a navyše získate úsporu energie.

●  Prostredie – v prašnom, vlhkom alebo vonkajšom prostredí použite vyššie hodnotenie IP (IP40, IP54, IP66) alebo umiestnite disk do chráneného krytu.

●  Komunikácia – ak potrebujete komunikovať s PLC alebo SCADA, skontrolujte, či jednotka podporuje váš protokol (Modbus RTU je štandard; Profibus, Ethernet/IP atď. sú voliteľné).

●  CSIVEI má tiež nástroj na zmenu veľkosti a technickú podporu, ak chcete druhý názor.

Môžem použiť jednofázový vstupný VFD s trojfázovým motorom?

áno. Jednofázové 230V pohony CSIVEI odoberajú jednofázové vstupné a výstupné trojfázové napájanie motora. Je to bežné nastavenie, keď je k dispozícii iba jednofázové napájanie, ale chcete účinnosť a spoľahlivosť trojfázového motora. Len sa uistite, že napätie motora zodpovedá výstupu meniča – 230 V trojfázový.

Potrebujem externý brzdový odpor?

To závisí. Ak potrebujete rýchle spomalenie alebo náklad má veľkú zotrvačnosť – ako sú odstredivky, žeriavy, kladkostroje alebo navíjačky – potom áno, budete ho potrebovať. Na pohonoch, ktoré majú internú brzdnú jednotku, rezistor spracováva regeneračnú energiu, aby sa predišlo poruchám pri prepätí a skrátili sa časy zastavenia. Pri ventilátoroch a čerpadlách s pomalším dobehom ho väčšinou môžete vynechať.

Aké komunikačné protokoly sú podporované?

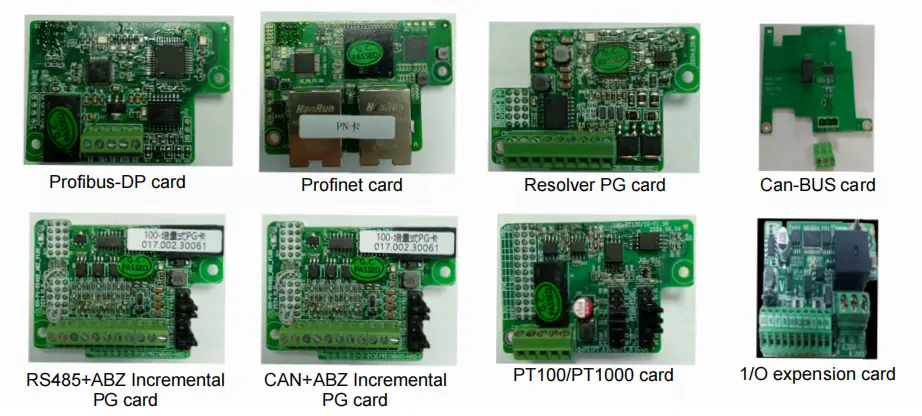

Všetky meniče CSIVEI sa štandardne dodávajú s Modbus RTU cez RS485. Voliteľné moduly sú dostupné pre Profibus DP, Profinet, Ethernet/IP, CANopen a DeviceNet. Tie vám umožňujú integrovať sa s hlavnými PLC a SCADA systémami pre vzdialené monitorovanie, zmeny parametrov a centralizované riadenie.

Ako nastavím disk prvýkrát?

Disky CSIVEI majú Sprievodcu rýchlym spustením, ktorý vás prevedie základnými informáciami za pár minút:

Zadajte údaje z typového štítku motora (výkon, napätie, prúd, frekvencia, otáčky), vyberte aplikačné makro (ventilátor/čerpadlo, dopravník, konštantný krútiaci moment), nastavte časy zrýchlenia a spomalenia, vyberte zdroj frekvencie (klávesnica, analógový vstup, komunikácia) a spustite automatické ladenie na optimalizáciu riadenia motora. Manuál obsahuje všetky detaily a klávesnica je odnímateľná, takže ju môžete v prípade potreby ovládať na diaľku.
