Systém úpravy vody VFD s výkonom 280 kW

Systém úpravy vody CSIVEI 280KW VFD je vysokokapacitný pohon navrhnutý pre ultra-ťažké priemyselné aplikácie. Tento pohon, navrhnutý pre veľké kompresory, extrudéry, banské výťahy a vysokovýkonné čerpadlá, poskytuje nekompromisný výkon a spoľahlivosť. Obsahuje pokročilé vektorové riadenie s vysokým rozbehovým momentom, vstavaný EMI filter, redundantný chladiaci systém a rozsiahle možnosti komunikácie vrátane Ethernet/IP a Profinet. Odolné puzdro IP20/IP21 so zosilnenými prípojnicami zaisťuje stabilnú prevádzku v najnáročnejších priemyselných prostrediach. Vďaka inteligentnému riadeniu energie a komplexným diagnostickým schopnostiam poskytuje výkon a presnosť potrebnú pre kritické priemyselné procesy.

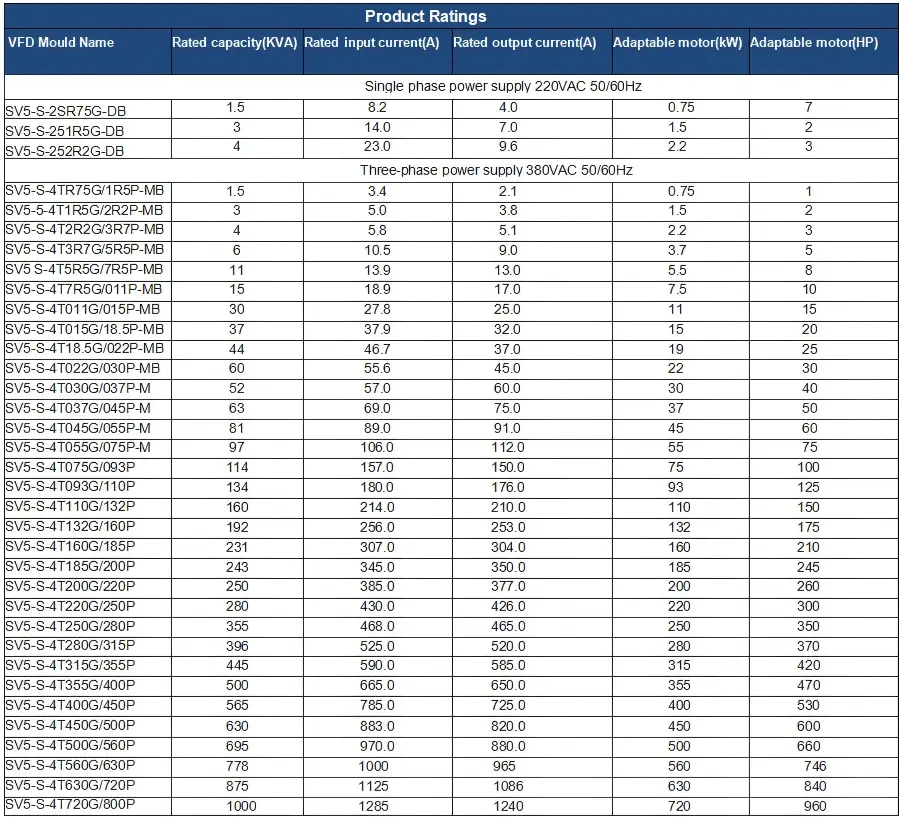

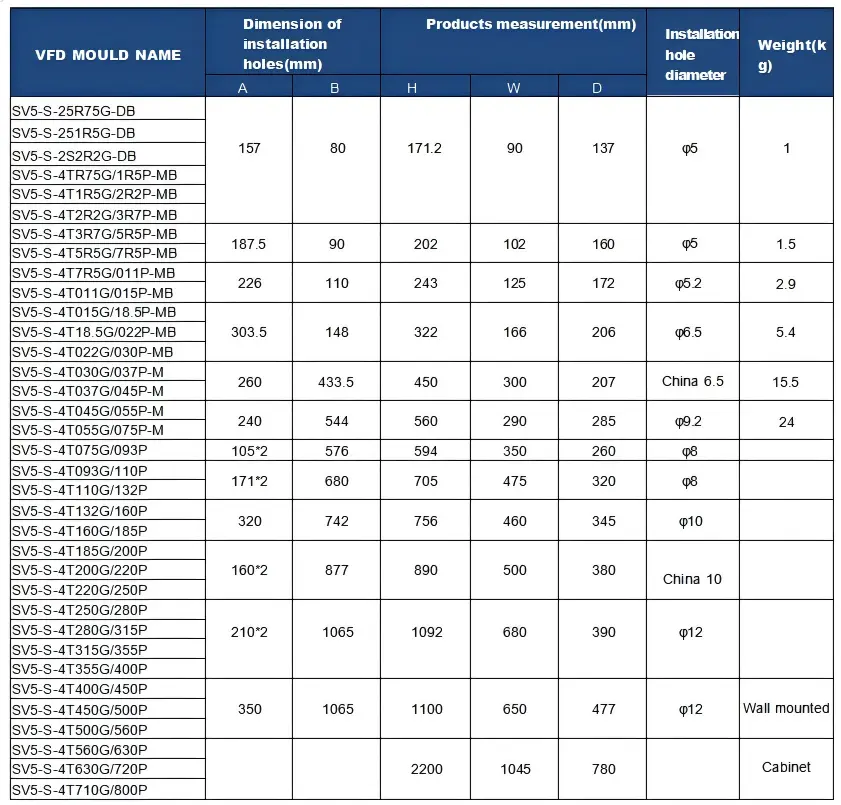

Základné parametre a špecifikácie

Typické aplikácie

Systém úpravy vody CSIVEI 280KW VFD je vysokovýkonný pohon pre megapriemyselné projekty:

Veľkoplošné čerpadlá – obecný vodovod, závlahové okresné hlavné čerpadlá

Vysokovýkonné ventilátory – banské vetranie, aerodynamický tunel, hlavné ventilátory chladiacej veže

Kompresory – veľké priemyselné vzduchové stanice, kompresory procesných plynov

Ťažba – SAG mlyny, guľové mlyny, dopravníky na veľké vzdialenosti

Výroba energie – napájacie čerpadlá kotlov, ventilátory ID/FD v tepelných zariadeniach

Jeho modulárna konštrukcia umožňuje jednoduchú údržbu a servis v stiesnených priestoroch.

Užívateľsky prívetivá obsluha a jednoduché nastavenie

Séria CSIVEI VFD uprednostňuje jednoduché používanie, znižuje čas inštalácie a zjednodušuje každodennú prevádzku pre technikov a personál údržby.

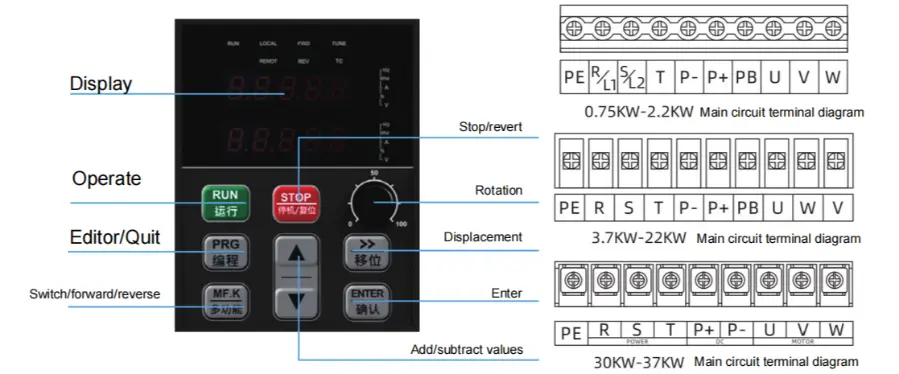

Intuitívna klávesnica – LED/LCD klávesnica poskytuje jasné zobrazenie parametrov a rýchlu navigáciu. Skupiny parametrov sú logicky usporiadané a podpora viacerých jazykov zabezpečuje dostupnosť pre globálnych používateľov.

Sprievodca rýchlym spustením – krok za krokom prevedie používateľov konfiguráciou základných parametrov v priebehu niekoľkých minút. Vopred nakonfigurované aplikačné makrá (Ventilátor/Pumpa, Dopravník, Konštantný krútiaci moment) umožňujú nastavenie jedným dotykom pre bežné aplikácie.

Funkcia kopírovania parametrov – Nahrávanie parametrov z jedného meniča do klávesnice a sťahovanie do viacerých meničov, čím sa výrazne skracuje čas nastavenia pre systémy s viacerými meničmi a zabezpečuje sa konzistentná konfigurácia.

Odnímateľná klávesnica – klávesnicu je možné namontovať na diaľku pomocou predlžovacieho kábla, čo umožňuje pohodlné ovládanie z dverí ústredne alebo zo vzdialených miest.

Kompaktný dizajn – Priestorovo úsporný priestor umožňuje montáž vedľa seba, maximalizuje hustotu panelov a znižuje požiadavky na veľkosť skrinky.

často kladené otázky

Ako môžem odstrániť bežné poruchy?

Pohon zobrazuje chybové kódy na klávesnici pre rýchlu diagnostiku:

●  OC (nadprúd) – skontrolujte skraty, problémy s vinutím motora alebo príliš krátky čas zrýchlenia

●  OV (prepätie) – skontrolujte brzdový odpor (ak je použitý) alebo je čas spomalenia príliš krátky

●  UV (podpätie) – skontrolujte vstupné napájanie a zapojenie

●  OH (nadmerná teplota) – skontrolujte chladiaci ventilátor, okolitú teplotu a montážnu vôľu

●  OL (preťaženie) – skontrolujte zaťaženie motora, zvýšte čas rozbehu alebo zvážte zvýšenie veľkosti disku

●  Príručka obsahuje úplnú tabuľku chybových kódov s podrobnými krokmi. Ak niečo stále nefunguje, technická podpora CSIVEI vám môže pomôcť.

Aký je rozdiel medzi ovládaním V/F a vektorovým ovládaním?

U/F regulácia udržuje pevný pomer napätia a frekvencie. Je vhodný pre ventilátory, čerpadlá a všeobecné aplikácie, kde presná regulácia rýchlosti nie je kritická. Vektorové ovládanie oddeľuje tok a krútiaci moment, takže ich môžete ovládať nezávisle – to vám dáva vyšší počiatočný krútiaci moment (až o 150 % pri 0,5 Hz) a lepšiu presnosť otáčok. Bezsenzorový vektor nepotrebuje kódovač; vektor s uzavretou slučkou áno a posúva presnosť rýchlosti na 0,1 %. Väčšina pohonov CSIVEI podporuje oboje, takže si môžete vybrať ten, ktorý vyhovuje vašej aplikácii.

Môžem použiť jednofázový vstupný VFD s trojfázovým motorom?

áno. Systém úpravy vody VFD od CSIVEI s výkonom 280 kW odoberá jednofázové vstupné a výstupné trojfázové napájanie motora. Je to bežné nastavenie, keď je k dispozícii iba jednofázové napájanie, ale chcete účinnosť a spoľahlivosť trojfázového motora. Len sa uistite, že napätie motora zodpovedá výstupu meniča – 230 V trojfázový.

Ako VFD šetrí energiu?

Pre záťaže s premenlivým krútiacim momentom, ako sú ventilátory a čerpadlá, sa výkon riadi zákonmi afinity – je úmerný tretej mocnine rýchlosti. Rýchlosť poklesu o 20 % znižuje spotrebu energie približne o 50 %. Funkcia Automatic Energy Optimization (AEO) znižuje napätie tak, aby zodpovedalo skutočnej záťaži, čím sa ušetrí. Režim spánku tiež vypne motor počas období nízkej spotreby, čím sa eliminuje spotreba energie pri nečinnosti.

Dodáva sa na VFD záruka a technická podpora?

áno. Na disky CSIVEI sa vzťahuje štandardná 18-mesačná záruka od dátumu výroby (alebo 12 mesiacov od inštalácie, podľa toho, čo nastane neskôr). Pre kritické aplikácie sú k dispozícii možnosti predĺženej záruky. Globálna technická podpora je k dispozícii prostredníctvom e-mailu, telefónu a online zdrojov – súčasťou sú aj používateľské príručky, aplikačné príručky a konfiguračný softvér.

Prípad zákazníka: Dodávka vody s konštantným tlakom

Obytný komplex v juhovýchodnej Ázii zažíval kolísavý tlak vody počas hodín špičky, čo viedlo k sťažnostiam nájomníkov. Existujúci čerpací systém bežal pri stálych otáčkach a plytval energiou počas období nízkej spotreby.

Riešenie: Systém úpravy vody CSIVEI 280KW VFD bol nainštalovaný na ovládanie hlavného pomocného čerpadla s tlakovým snímačom poskytujúcim spätnú väzbu pre vstavaný regulátor PID.

Výsledky:

Stabilný tlak vody udržiavaný na 4,5 bar bez ohľadu na potrebu

Spotreba energie znížená o 38 % v porovnaní s prevádzkou s pevnou rýchlosťou

Spustenie motora čerpadla sa zníži z 20+-krát za deň na nepretržitú hladkú prevádzku

Doba návratnosti dosiahnutá za 11 mesiacov

Systém funguje spoľahlivo už viac ako dva roky bez neplánovaných odstávok.
