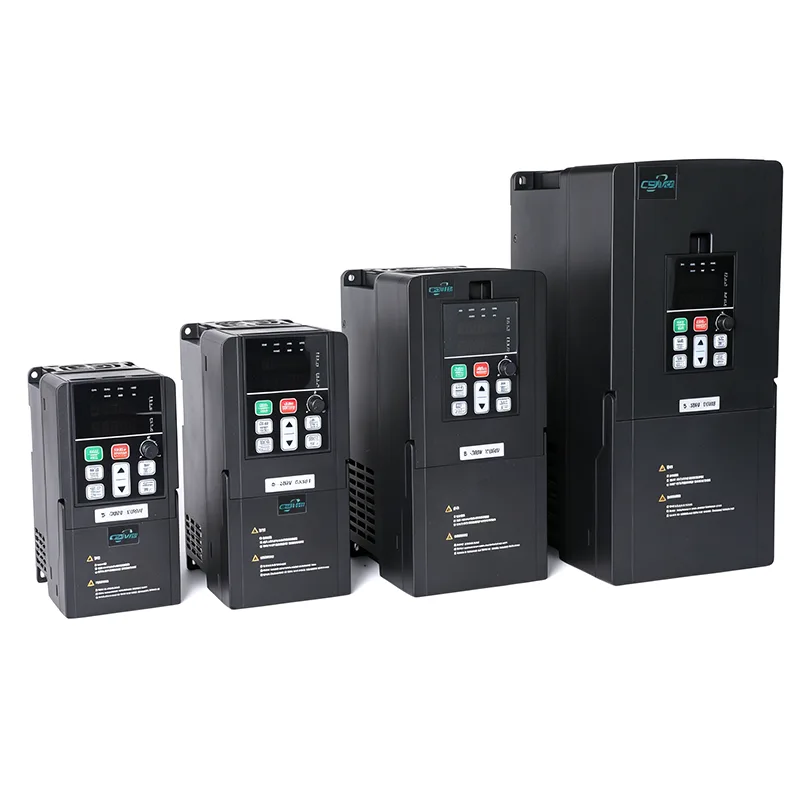

15HP 11kw VFD frekvenčné hnacie čerpadlo VFD

Medzi kľúčové vlastnosti patrí vysoká kapacita preťaženia, vstavaná DC tlmivka na zmiernenie harmonických, viac komunikačných rozhraní a konfigurovateľné rozšírenie I/O. Odolný kryt so zosilneným chladiacim systémom zaisťuje spoľahlivú prevádzku vo vysokoteplotných priemyselných prostrediach.

VFD čerpadlo s frekvenčným pohonom CSIVEI 15HP 11kw VFD, ktoré kombinuje možnosti úspory energie s inteligentnými ochrannými funkciami, maximalizuje dobu prevádzkyschopnosti systému a prevádzkovú efektivitu pre aplikácie s veľkým výkonom.

Základné parametre a špecifikácie

Typické aplikácie

CSIVEI 15HP 11kw VFD frekvenčné hnacie čerpadlo VFD poskytuje robustný výkon pre ťažké priemyselné zariadenia vyžadujúce nepretržitú prevádzku:

●  Veľké čerpadlá – čerpadlá hlavného zásobovania vodou, priemyselné chladiace čerpadlá

●  Priemyselné ventilátory – banské vetranie, ventilátory cementárne, zberače prachu

●  Kompresory – veľké vzduchové kompresory, dusíkové kompresory

●  Miešačky – miešačky betónu, chemické reaktory, miešačky buničiny

●  Odstredivky – odstredivky na cukor, olejové odstredivky, dekantéry

So zosilneným chladením a funkciami na zmiernenie harmonických zaisťuje spoľahlivú prevádzku v náročných prostrediach.

Robustná ochrana a spoľahlivosť

Séria CSIVEI VFD, skonštruovaná tak, aby odolala náročným priemyselným prostrediam, obsahuje viaceré ochranné mechanizmy na zabezpečenie nepretržitej prevádzky a predĺženej životnosti.

Komplexná ochrana motora – Integrovaná ochrana zahŕňa ochranu proti prepätiu, podpätiu, nadprúdu, nadmernej teplote, strate fázy a skratu. Menič automaticky vypne alebo obmedzí výstup, aby sa zabránilo poškodeniu meniča aj pripojeného motora.

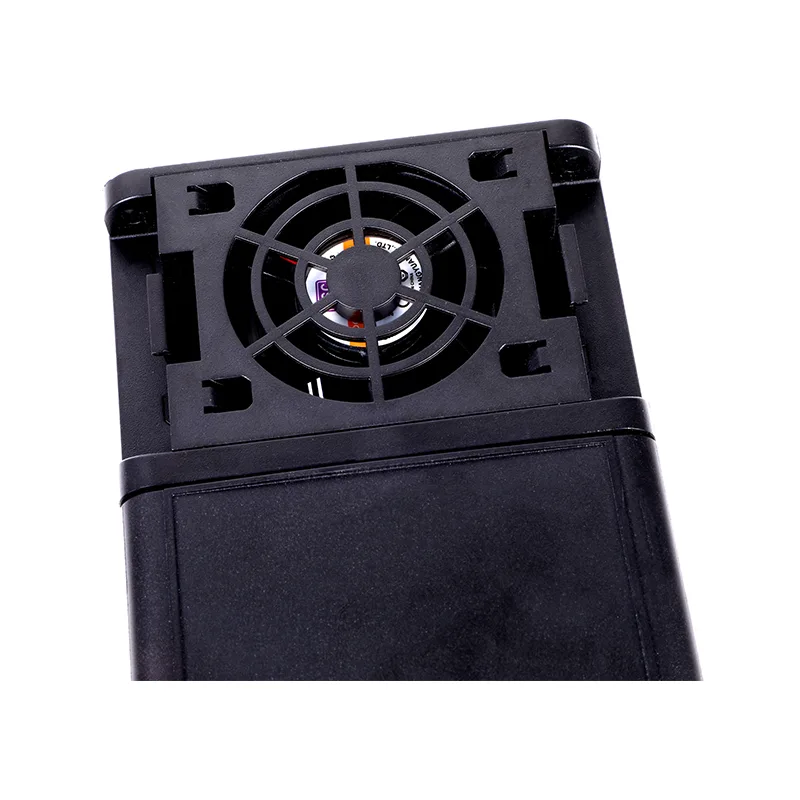

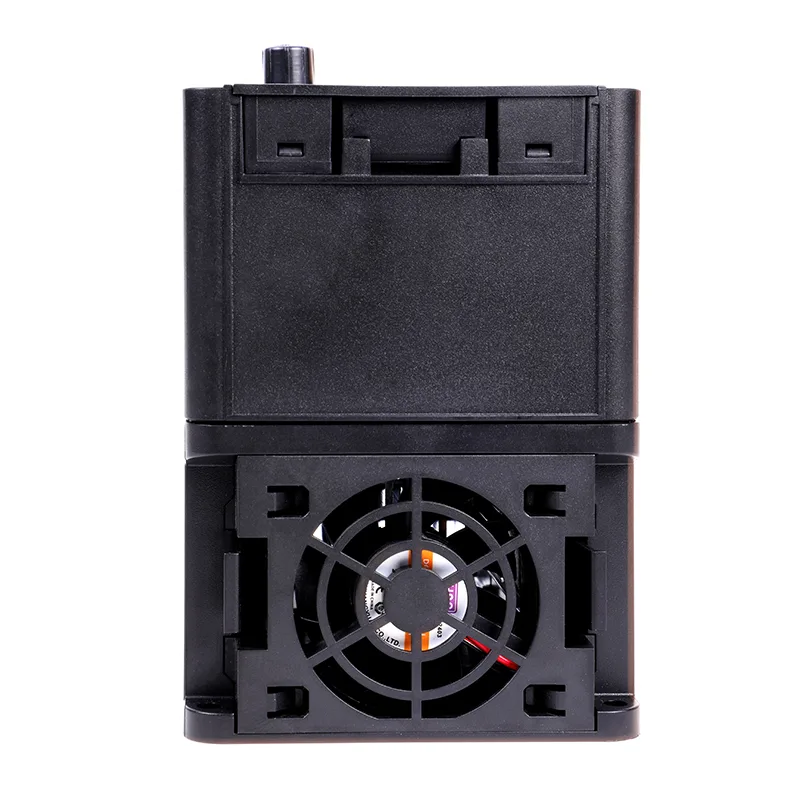

Thermal Management – ​​Inteligentné ovládanie ventilátora upravuje chladenie na základe vnútornej teploty a podmienok zaťaženia, čím sa minimalizuje hluk a predlžuje sa životnosť ventilátora. Modely s vysokým výkonom sú vybavené zosilneným dizajnom chladiča pre lepší odvod tepla.

Ochrana životného prostredia – Štandardné krytie IP20 vhodné na inštaláciu do ústredne. Voliteľné kryty IP40/IP54/IP66 sú k dispozícii pre aplikácie v prašnom, vlhkom alebo umývanom prostredí. Konformný povlak na PCB poskytuje dodatočnú ochranu proti vlhkosti a kontaminantom.

Vstavaný EMC filter – Vybrané modely obsahujú integrovaný filter elektromagnetickej kompatibility, ktorý zjednodušuje súlad s CE a ďalšími normami EMC a znižuje náklady na inštaláciu.

často kladené otázky

Aký je rozdiel medzi ovládaním V/F a vektorovým ovládaním?

U/F regulácia udržuje pevný pomer napätia a frekvencie. Je vhodný pre ventilátory, čerpadlá a všeobecné aplikácie, kde presná regulácia rýchlosti nie je kritická. Vektorové ovládanie oddeľuje tok a krútiaci moment, takže ich môžete ovládať nezávisle – to vám dáva vyšší počiatočný krútiaci moment (až o 150 % pri 0,5 Hz) a lepšiu presnosť otáčok. Bezsenzorový vektor nepotrebuje kódovač; vektor s uzavretou slučkou áno a posúva presnosť rýchlosti na 0,1 %. Väčšina pohonov CSIVEI podporuje oboje, takže si môžete vybrať ten, ktorý vyhovuje vašej aplikácii.

Ako si vyberiem správny VFD pre môj motor?

Je potrebné zvážiť niekoľko vecí:

●  Výkon motora – VFD by sa mal zhodovať s menovitým výkonom motora alebo byť o niečo väčší.

●  Vstupné napätie – jednofázové 230 V alebo trojfázové 400 V, uistite sa, že zodpovedá vášmu zdroju.

●  Typ zaťaženia – konštantné krútiace momenty, ako sú dopravníky alebo extrudéry, zvyčajne vyžadujú VFD dimenzovaný na 100 – 120 % výkonu motora. Variabilné krútiace momenty, ako sú ventilátory a čerpadlá, môžu často využívať VFD prispôsobené výkonu motora a navyše získate úsporu energie.

●  Prostredie – v prašnom, vlhkom alebo vonkajšom prostredí použite vyššie hodnotenie IP (IP40, IP54, IP66) alebo umiestnite disk do chráneného krytu.

●  Komunikácia – ak potrebujete komunikovať s PLC alebo SCADA, skontrolujte, či jednotka podporuje váš protokol (Modbus RTU je štandard; Profibus, Ethernet/IP atď. sú voliteľné).

●  CSIVEI má tiež nástroj na zmenu veľkosti a technickú podporu, ak chcete druhý názor.

Môžem použiť jednofázový vstupný VFD s trojfázovým motorom?

áno. Jednofázové 230V pohony CSIVEI odoberajú jednofázové vstupné a výstupné trojfázové napájanie motora. Je to bežné nastavenie, keď je k dispozícii iba jednofázové napájanie, ale chcete účinnosť a spoľahlivosť trojfázového motora. Len sa uistite, že napätie motora zodpovedá výstupu meniča – 230 V trojfázový.

Potrebujem externý brzdový odpor?

To závisí. Ak potrebujete rýchle spomalenie alebo náklad má veľkú zotrvačnosť – ako sú odstredivky, žeriavy, kladkostroje alebo navíjačky – potom áno, budete ho potrebovať. Na pohonoch, ktoré majú internú brzdnú jednotku, rezistor spracováva regeneračnú energiu, aby sa predišlo poruchám pri prepätí a skrátili sa časy zastavenia. Pri ventilátoroch a čerpadlách s pomalším dobehom ho väčšinou môžete vynechať.

Aké komunikačné protokoly sú podporované?

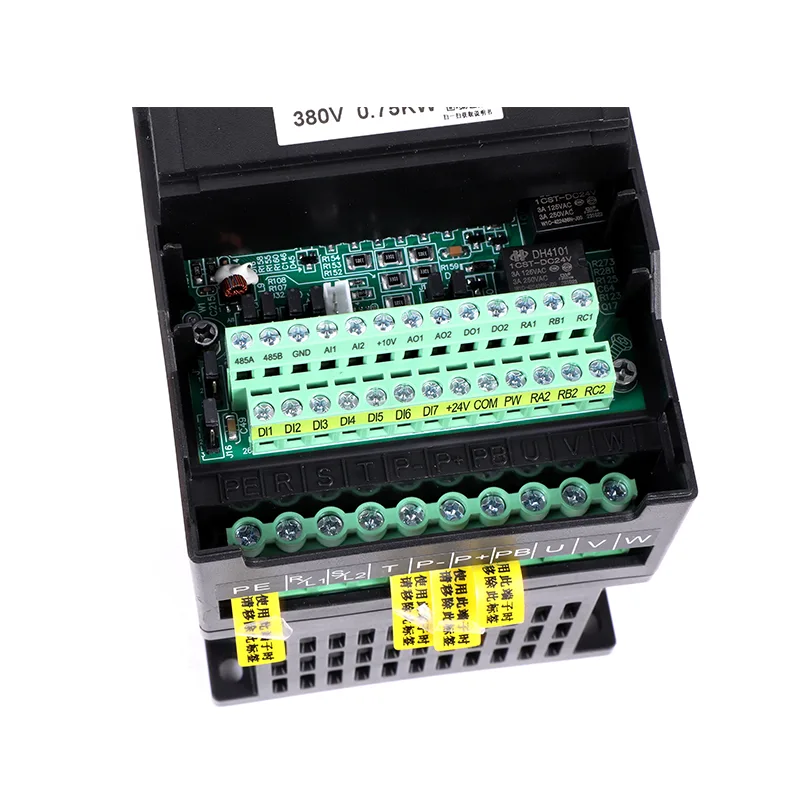

Všetky meniče CSIVEI sa štandardne dodávajú s Modbus RTU cez RS485. Voliteľné moduly sú dostupné pre Profibus DP, Profinet, Ethernet/IP, CANopen a DeviceNet. Tie vám umožňujú integrovať sa s hlavnými PLC a SCADA systémami pre vzdialené monitorovanie, zmeny parametrov a centralizované riadenie.

Ako nastavím disk prvýkrát?

Disky CSIVEI majú Sprievodcu rýchlym spustením, ktorý vás prevedie základnými informáciami za pár minút:

Zadajte údaje z typového štítku motora (výkon, napätie, prúd, frekvencia, otáčky), vyberte aplikačné makro (ventilátor/čerpadlo, dopravník, konštantný krútiaci moment), nastavte časy zrýchlenia a spomalenia, vyberte zdroj frekvencie (klávesnica, analógový vstup, komunikácia) a spustite automatické ladenie na optimalizáciu riadenia motora. Manuál obsahuje všetky detaily a klávesnica je odnímateľná, takže ju môžete v prípade potreby ovládať na diaľku.

Aké ochrany sú zabudované v jednotke?

Pohony CSIVEI obsahujú solídnu sadu ochrán: prepätie, podpätie, nadprúd, skrat, prehriatie (chladič), strata fázy na vstupe alebo výstupe a preťaženie motora (elektronické tepelné preťaženie, I²t). Pomáhajú udržiavať veci v spoľahlivom chode a predlžujú životnosť zariadenia.

Môžem spustiť viacero motorov z jedného VFD?

Áno, z jedného meniča môžete paralelne spustiť viacero motorov, ak: celkový odber prúdu zostane v rámci menovitého výkonu meniča, každý motor má vlastnú tepelnú ochranu proti preťaženiu a používate U/F riadenie (vektorové riadenie sa neodporúča pre nastavenia s viacerými motormi). To je bežné pre sústavy ventilátorov, sekcie dopravníkov alebo čerpacie stanice, kde motory bežia spoločne pri rovnakej rýchlosti.

Ako môžem odstrániť bežné poruchy?

Pohon zobrazuje chybové kódy na klávesnici pre rýchlu diagnostiku:

●  OC (nadprúd) – skontrolujte skraty, problémy s vinutím motora alebo príliš krátky čas zrýchlenia

●  OV (prepätie) – skontrolujte brzdový odpor (ak je použitý) alebo je čas spomalenia príliš krátky

●  UV (podpätie) – skontrolujte vstupné napájanie a zapojenie

●  OH (nadmerná teplota) – skontrolujte chladiaci ventilátor, okolitú teplotu a montážnu vôľu

●  OL (preťaženie) – skontrolujte zaťaženie motora, zvýšte čas rozbehu alebo zvážte zvýšenie veľkosti disku

Príručka obsahuje úplnú tabuľku chybových kódov s podrobnými krokmi. Ak niečo stále nefunguje, technická podpora CSIVEI vám môže pomôcť.

Ako VFD šetrí energiu?

Pre záťaže s premenlivým krútiacim momentom, ako sú ventilátory a čerpadlá, sa výkon riadi zákonmi afinity – je úmerný tretej mocnine rýchlosti. Rýchlosť poklesu o 20 % znižuje spotrebu energie približne o 50 %. Funkcia Automatic Energy Optimization (AEO) znižuje napätie tak, aby zodpovedalo skutočnej záťaži, čím sa ušetrí. Režim spánku tiež vypne motor počas období nízkej spotreby, čím sa eliminuje spotreba energie pri nečinnosti.

Aká je typická životnosť VFD a ako ju môžem udržiavať?

Pri správnej inštalácii a podmienkach môže VFD trvať 10 až 15 rokov. Kľúčová údržba: udržujte kryt v čistote – hromadenie prachu znižuje účinnosť chladenia; skontrolujte chladiace ventilátory (zvyčajne vydržia 3–7 rokov; vymeňte, ak sú hlučné alebo zlyhané); skontrolujte kondenzátory zbernice DC – starnú časom a teplotou – ak bol disk skladovaný viac ako dva roky, pred zapnutím zreformujte kryty; monitorovať teplotu okolia; občas zálohujte parametre na klávesnicu alebo externé úložisko. Rýchla kontrola každých 6–12 mesiacov pomáha vyhnúť sa prekvapeniam.

Môžem použiť VFD vonku alebo v umývaných prostrediach?

Štandardné jednotky IP20 musia byť v čistom a suchom paneli. Pre vonkajšie alebo drsné prostredie ponúka CSIVEI vyššie hodnotenie IP:

●  IP40 – vhodné pre prašné miesta, ako sú textilné továrne alebo spracovanie dreva

●  IP54/IP55 – prachotesné a odolné voči striekajúcej vode; funguje pre vonkajšie kryty a umývacie plochy

●  IP66 – plne prachotesné a zvláda silné prúdy vody; vhodné na spracovanie potravín, umývanie áut alebo vonkajšie použitie bez ďalších krytov

●  Ak sú prítomné korozívne plyny, odporúča sa na doske plošných spojov naniesť konformný náter.

Dodáva sa na VFD záruka a technická podpora?

áno. Na disky CSIVEI sa vzťahuje štandardná 18-mesačná záruka od dátumu výroby (alebo 12 mesiacov od inštalácie, podľa toho, čo nastane neskôr). Pre kritické aplikácie sú k dispozícii možnosti predĺženej záruky. Globálna technická podpora je k dispozícii prostredníctvom e-mailu, telefónu a online zdrojov – súčasťou sú aj používateľské príručky, aplikačné príručky a konfiguračný softvér.

Prípad zákazníka: Priemyselný ventilačný ventilátor

Zariadenie na výrobu nábytku vyžadovalo presnú reguláciu prúdenia vzduchu pre systém zberu prachu. Nepretržitý chod ventilátorov na plné otáčky bol neefektívny a vytváral nadmerný hluk.

Riešenie: Na hlavný odsávací ventilátor bol nainštalovaný CSIVEI 18-30kW VFD s tlakovým snímačom monitorujúcim tlak v potrubí na reguláciu otáčok ventilátora.

Výsledky:

●  Rýchlosť ventilátora sa automaticky prispôsobuje požiadavkám na zachytávanie prachu

●  Úspora energie 45 % počas prevádzky s čiastočným zaťažením

●  Hlučnosť znížená o 12 dB, čo zlepšuje pracovné podmienky

●  Znížené mechanické opotrebovanie ložísk a remeňov ventilátora

●  Systém teraz spĺňa ciele environmentálnej zhody a prevádzkovej efektívnosti.
