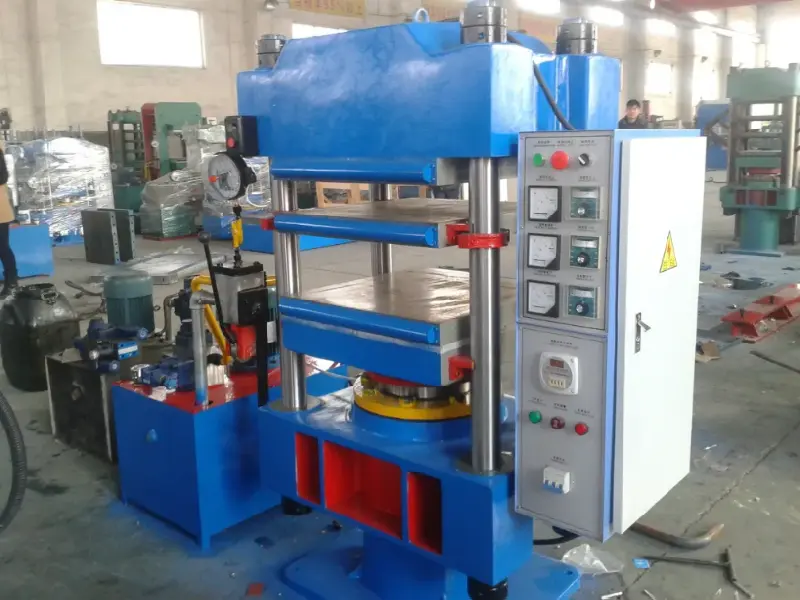

V ekosystéme výroby gumy predstavuje vulkanizačný lis oveľa viac než len konečnú fázu tvarovania – je to miesto, kde molekulárne zosieťovanie určuje konečný výkon a komerčnú hodnotu každého hotového dielu. Teplota, tlak a čas – tri piliere vulkanizačného procesu – musia byť zladené s chirurgickou presnosťou, aby sa dosiahli konzistentné vlastnosti materiálu. Napriek tomu, že výrobné prostredia sú čoraz náročnejšie na kvalitu, agilnosť a udržateľnosť, konvenčné hydraulické a tepelné riadiace architektúry tradičných lisov odhaľujú kritické nedostatky. IntegráciaPohony s premenlivou frekvenciou (VFD)zásadne pretvára túto krajinu a premieňa to, čo bolo kedysi strojom s hrubou silou, na systém s dynamickou odozvou, ktorý si uvedomuje senzory a prináša nielen energetickú účinnosť, ale aj bezprecedentnú procesnú inteligenciu. Základom tejto transformácie je koncept inteligentného vytvrdzovania – paradigma, v ktorej sa tlač aktívne prispôsobuje podmienkam v reálnom čase, a nie slepo podľa vopred nastavenej rutiny.
Aby sme plne ocenili vplyv technológie VFD, je nevyhnutné preskúmať prirodzené obmedzenia konvenčných stratégií riadenia lisu. Či už sa používa pri vytvrdzovaní pneumatík (pomocou vakov alebo mechanických foriem) alebo v lisoch s plochými doskami na gumové dosky, tesnenia a podošvy, základný prevádzkový cyklus – zatváranie, tlakovanie, zahrievanie a otváranie – predstavuje tri pretrvávajúce technické výzvy, ktoré sa staré systémy snažia prekonať:
● Hydraulická synchronizácia pri zaťažení:Viacvalcové lisy, najmä tie s veľkými plochami dosky alebo viacerými otvormi, vyžadujú dokonale koordinovaný pohyb, aby sa zabránilo nerovnomernému rozloženiu tlaku. Tradičné hydraulické systémy riadené ventilom, ktoré sa spoliehajú na škrtenie pri regulácii prietoku, trpia inherentnými nelinearitami spôsobenými teplotným posunom oleja, vnútorným únikom a hysteréziou ventilov. Výsledkom sú často nesprávne zarovnané dosky, nadmerné vzplanutie a zvyškové napätie vo vytvrdenom produkte.
● Pevné plánovanie procesov na základe času:Optimálny profil vulkanizácie je zriedkavo jednoduché udržiavanie konštantného tlaku. Mnohé aplikácie vyžadujú postupnú postupnosť tlaku – vyšší počiatočný tlak pre tok materiálu, po ktorom nasleduje znížený prídržný tlak, aby sa minimalizovala relaxácia napätia. Konvenčné systémy založené na časovači alebo reléovej logike sa nedokážu prispôsobiť zmenám viskozity zmesi, kolísaniu okolitej teploty alebo tepelným podmienkam formy medzi jednotlivými šaržami, takže proces zostáva fixný a nie citlivý. Táto nepružnosť je v priamom protiklade k princípom inteligentného vytvrdzovania, ktoré si vyžaduje flexibilitu a prispôsobivosť v reálnom čase.
● Podstatné plytvanie energiou v celom cykle:Asi najviditeľnejšou nevýhodou je energetická neefektívnosť. Hydraulické čerpadlá s pevným objemom bežia nepretržite pri plnej rýchlosti motora bez ohľadu na skutočný dopyt a premieňajú nadmernú elektrinu na teplo počas nízkotlakových fáz, ako je zatváranie formy a udržiavanie tlaku. Súčasne regulácia teploty zapnutia/vypnutia pre elektricky vyhrievané doštičky zavádza tepelné prekmity a podkmity, čím sa zvyšuje spotreba energie a nerovnomernosť vytvrdzovania.
Nasadenie VFD vo vulkanizačných lisoch nie je len úpravou otáčok motora – je to systémové prerobenie hydraulickej pohonnej jednotky a infraštruktúry tepelného manažmentu. Tieto vylepšenia spolu tvoria technický základ pre skutočné inteligentné vytvrdzovanie, kde lis funguje ako uzavretý, samonastavovací systém. Výhody sa rozprestierajú v troch vzájomne prepojených dimenziách:
Nahradením konvenčného usporiadania „pevný motor + proporcionálny ventil“ systémom VFD riadeného čerpadla s premenlivým objemom alebo systémom servočerpadla sa hydraulická hnacia jednotka stáva rozšírením riadiacej slučky procesu:
● Prietok a tlak podľa dopytu:VFD upravuje otáčky motora v reálnom čase tak, aby poskytoval presne požadovaný prietok a tlak v každej fáze cyklu, čím úplne eliminuje straty pri škrtení. V spojení s tlakovými prevodníkmi a snímačmi polohy s vysokým rozlíšením udržiava systém uzavretej slučky nastavený tlak v rozmedzí ±1 bar – úroveň stability, ktorá sa priamo premieta do užších rozmerových tolerancií.
● Synchrónna koordinácia viacerých akčných členov:V lisoch vybavených špeciálnymi čerpadlami pre jednotlivé skupiny valcov môže viacero VFD fungovať v konfigurácii master-slave alebo režime elektronického vačkového hriadeľa cez vysokorýchlostné priemyselné siete (napr. CANopen alebo EtherCAT). To zaisťuje, že sa veľké dosky uzatvárajú s paralelnou presnosťou v mikrónoch, čo je kritická požiadavka pre produkty, ako sú široké dopravné pásy alebo pneumatiky s veľkým priemerom.
Ekonomický dôvod na prijatie VFD je presvedčivý a má dve stránky:
● Zníženie hydraulického výkonu:Keďže motor beží len pri rýchlosti potrebnej na splnenie požiadaviek na okamžitý prietok/tlak, spotreba energie sa mení podľa aktuálneho pracovného zaťaženia. Počas fázy udržiavania, keď je potrebná iba kompenzácia úniku, môže motor spomaliť na takmer nulovú rýchlosť. Údaje z terénu z projektov modernizácie konzistentne ukazujú úspory hydraulickej energie v rozsahu od 40 % do 70 % v porovnaní s konvenčnými systémami čerpadiel s pevným objemom a ovládaním škrtiacej klapky.
● Optimalizovaný tepelný manažment:V prípade elektricky vyhrievaných platní sa na reguláciu rýchlosti cirkulačného ventilátora používajú VFD skôr než na zapínanie a vypínanie ventilátorov. Modulované prúdenie vzduchu založené na nepretržitej teplotnej spätnej väzbe tlmí tepelnú zotrvačnosť a znižuje teplotné gradienty povrchu platne z ±5 °C až na ±1,5 °C. To nielenže zlepšuje rovnomernosť vytvrdzovania na celom povrchu formy, ale tiež znižuje spotrebu špičkovej energie, čím sa znižuje zaťaženie elektrickej infraštruktúry zariadenia.
Snáď najtransformatívnejší príspevok technológie VFD spočíva v jej schopnosti vykonávať sofistikované procesné algoritmy, ktoré prenášajú inteligentné vytvrdzovanie od konceptu do reality:
● Dynamické profilovanie tlaku:Komplexné viacstupňové tlakovo-časové sekvencie môžu byť naprogramované priamo do VFD alebo koordinované cez PLC, čo umožňuje plynulé prechody medzi nastavenými hodnotami, ktoré optimalizujú tok materiálu počas plnenia a minimalizujú vnútorné dutiny počas finálnej fázy vytvrdzovania.

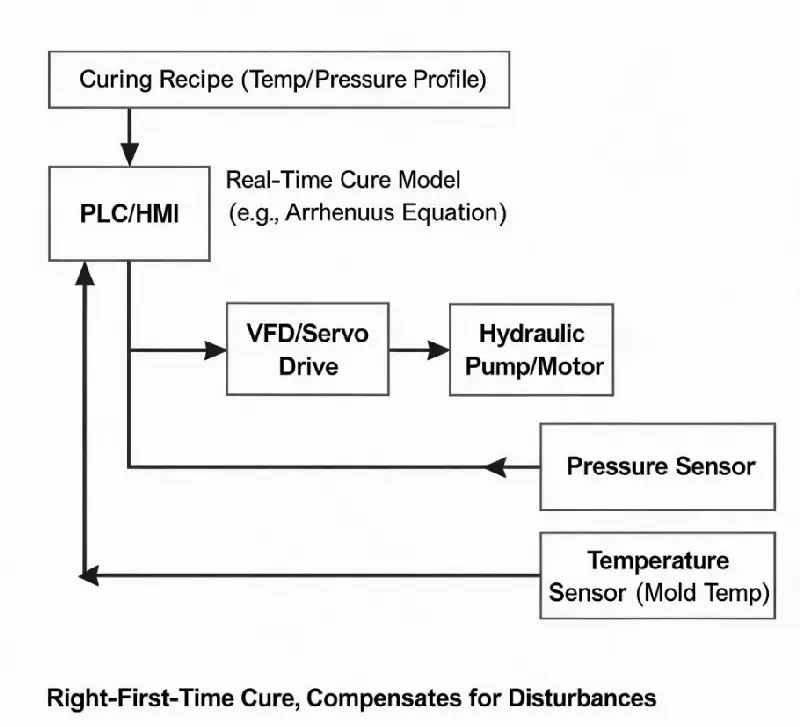

● Integrácia s modelmi vytvrdzovania v reálnom čase:Po pripojení k riadiacemu systému vyššej úrovne, ktorý počíta optimálny čas vulkanizácie pomocou kinetických modelov (ako je Arrheniova rovnica založená na skutočnej teplote formy), môže VFD dynamicky upravovať trvanie fáz, aby kompenzoval procesné poruchy – zaisťuje vytvrdnutie „správne na prvýkrát“ bez ohľadu na zmeny teploty formy alebo správania zmesi. Táto úroveň odozvy je charakteristickým znakom inteligentného vytvrdzovania, ktoré mení tlač z pasívneho vykonávateľa na aktívneho rozhodovateľa.
Významný výrobca pneumatík sa podujal na komplexnú modernizáciu svojej flotily hydraulických vytvrdzovacích lisov a nahradil jednotky čerpadiel s pevnou rýchlosťou servosystémami poháňanými VFD. Výsledky boli merané v rámci viacerých KPI:
● Energia: Spotreba hydraulickej energie klesla o viac ako 65 % na jedno stlačenie, čím sa dosiahli ročné úspory, ktoré výrazne prispeli k cieľom podnikovej udržateľnosti závodu.
● Kvalita: Presnosť regulácie tlaku sa zlepšila z ±5 barov na ±0,8 baru, zatiaľ čo paralelnosť dosky sa zlepšila vďaka aktívnej synchronizácii. Tieto zisky znížili variácie rovnomernosti pneumatík (variace radiálnej sily a kolísanie bočnej sily) a zlepšili výťažnosť produktov najvyššej kvality.
● Produktivita: Rýchlejšie zatváranie a otváranie formy vďaka vysokej dynamickej odozve servosystému skrátilo neproduktívnu časť každého cyklu, čím sa zvýšila celková efektivita zariadenia (OEE) približne o 8 %.
