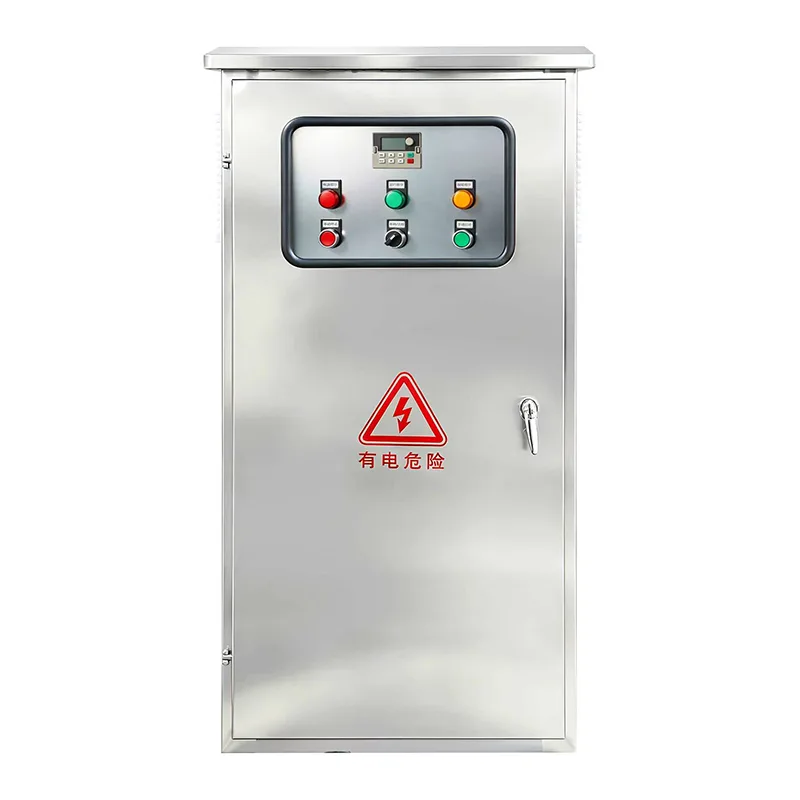

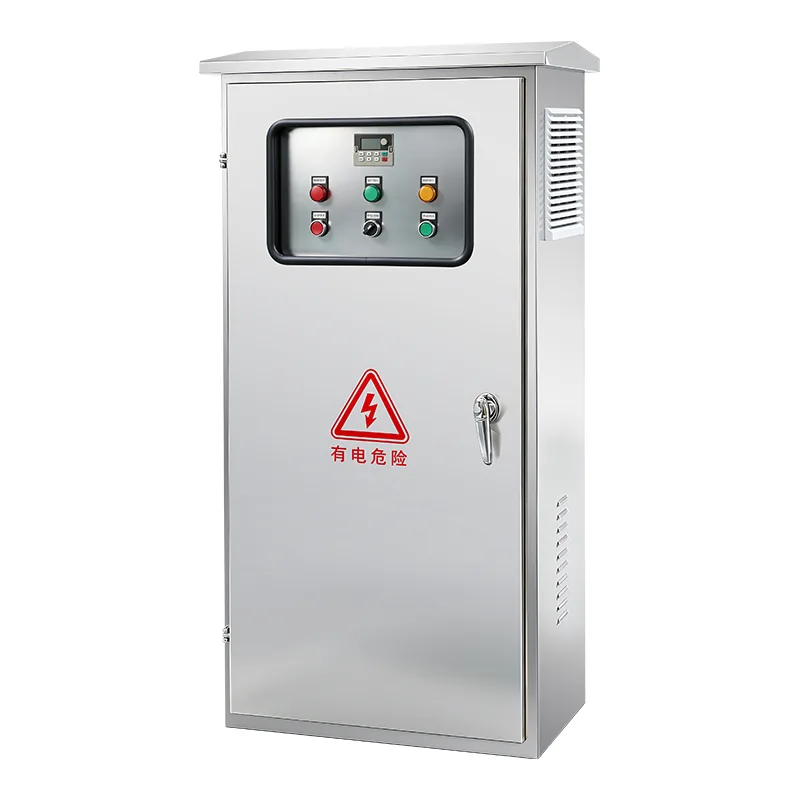

Rozvodná skriňa nabíjačky EV

Kvalitná distribučná skriňa nabíjačky pre elektromobily Csivei, dostupná vo flexibilných konfiguráciách, ktoré vyhovujú akémukoľvek usporiadaniu nabíjacieho miesta, akceptuje jeden vstupný AC zdroj – zvyčajne 400 V trojfázový s menovitým prúdom od 100 A do 1 600 A a viac – a distribuuje ho do viacerých výstupných obvodov nabíjačky. Každý výstupný napájač je samostatne chránený ističom alebo odpojovačom s poistkou, v prípade potreby s vyhradenou ochranou proti zvyškovému prúdu. Centralizovaná priehradka na meranie energie obsahuje merače výnosovej triedy, čo umožňuje účtovanie za okruh alebo nabíjačku v súlade s miestnymi požiadavkami. Prepäťová ochrana typu 1+2 na hlavnej zbernici chráni celú lokalitu pred prechodnými prepätiami spôsobenými bleskom. Kryt skrine s krytím IP54 až IP65 v závislosti od prostredia nasadenia je vyrobený z galvanizovanej ocele s práškovým nástrekom odolným voči poveternostným vplyvom. Voliteľný inteligentný ovládač správy energie poskytuje vyrovnávanie záťaže, striedanie fáz, plánovanie nabíjačky a monitorovanie v reálnom čase cez RS485 Modbus alebo Ethernet, pričom sa bezproblémovo integruje do platforiem správy nabíjania založených na OCPP. Zachováva sa úplná zhoda s IEC 61439-1, IEC 60364-7-722 a príslušnými regionálnymi normami.

Aplikácie produktov

Slúži ako elektrická chrbtica každej modernej nabíjacej inštalácie EV, EV Charger Power Distribution Cabinet konsoliduje správu napájania na mieste do jedného, ​​továrensky navrhnutého krytu – znižuje elektrické práce na mieste, urýchľuje uvedenie do prevádzky a zvyšuje prevádzkovú bezpečnosť.

Verejné rýchlonabíjacie stanice

Diaľničné servisné oblasti, mestské nabíjacie stanice a nádvoria čerpacích staníc s viacerými jednosmernými rýchlonabíjačkami vyžadujú robustnú, vysokokapacitnú distribúciu energie. Skriňa prijíma hlavný zdroj energie a distribuuje chránené, individuálne odmerané zdroje do každej nabíjačky. Centralizovaná meracia priehradka podporuje účtovanie na štandardnej úrovni pre každú pozíciu, zatiaľ čo integrovaná prepäťová ochrana chráni drahú rýchlonabíjaciu elektroniku pred prechodmi v sieti.

Nabíjacie sklady pre flotilu a logistiku

Depá elektrických autobusov, doručovacie uzly na poslednú míľu a mestské vozové parky prevádzkujú počas nočného nabíjania viacero nabíjačiek súčasne. Rozvodná skriňa centralizuje riadenie prichádzajúcej energie a záťaže, čo umožňuje prevádzkovateľovi skladu vyrovnávať dopyt medzi nabíjačkami, predchádzať vypnutiu hlavného ističa a plánovať nabíjanie na tarifné obdobia mimo špičky. Veľkorysá kapacita podávača skrine umožňuje budúce rozširovanie vozového parku bez veľkých prerábok elektrických zariadení.

Komerčné a pracovné nabíjacie inštalácie

Kancelárske veže, nákupné centrá a obchodné parky poskytujúce nabíjanie EV pre zamestnancov alebo zákazníkov zvyčajne používajú desiatky AC nabíjačiek na viacerých parkovacích úrovniach. Centrálna rozvodná skriňa na poschodie alebo zónu prijíma vedľajší hlavný prívod a distribuuje energiu do jednotlivých nástenných nabíjačiek. Meranie na okruh umožňuje presné rozdelenie nákladov na energiu medzi nájomné spoločnosti alebo rozpočty oddelení.

Rezidenčný apartmán a parkovanie v kondomínii

Viacposchodové obytné budovy, ktoré dobíjajú elektromobily na desiatkach alebo stovkách parkovacích miest, ťažia z prístupu distribučnej skrine. Jedna alebo viac skríň umiestnených v elektrických stúpačkách alebo rozvodniach na úrovni parkoviska prijíma napájanie vyhradené pre EV budovy a distribuuje chránené, odmerané napájacie zdroje do jednotlivých nabíjačiek v rezidenčných pozíciách. Riadenie záťaže v skrini zabraňuje tomu, aby nabíjanie EV prekročilo pridelenú elektrickú kapacitu budovy.

Diaľnica a vzdialené odpočívadlá

Samostatným nabíjacím miestam mimo mestskej infraštruktúry často chýbajú existujúce rozvádzače nízkeho napätia vhodné pre nabíjačky elektrických vozidiel. Vyhradená rozvodná skriňa napájania umiestnená vedľa transformátora alebo agregátu poskytuje kompletný, vopred nakonfigurovaný NN distribučný bod – eliminuje potrebu výroby rozvádzača na mieru a výrazne znižuje čas uvedenia do prevádzky.

Vývoj a megaprojekty so zmiešaným využitím

Rozsiahle projekty, ktoré kombinujú rezidenčné, komerčné, maloobchodné a verejné parkovisko, môžu nasadiť viacero rozvodných skríň vo vrstvenej architektúre. Hlavná vstupná skriňa v rozvodni napája podrozvodné skrine v každej parkovacej zóne, čím vytvára štruktúrovanú, škálovateľnú topológiu distribúcie energie, ktorá zodpovedá fázovej výstavbe a rastúcemu odberu EV.

Technický hlboký ponor

Rozvodná skriňa EV Charger Power Distribution Cabinet je navrhnutá ako plne integrovaný, vo výrobe zmontovaný NN rozvádzač špeciálne navrhnutý pre jedinečné elektrické požiadavky infraštruktúry nabíjania EV.

Prichádzajúce napájanie a hlavná ochrana

Vstupná časť skrine akceptuje jednoduché alebo dvojité napájacie káble ukončené na hlavnom ističi alebo vzduchovom ističi dimenzované tak, aby zodpovedali maximálnym požiadavkám na mieste. ACB s ochranou založenou na mikroprocesore ponúkajú nastaviteľné prahové hodnoty pre ochranu proti preťaženiu, skratu a zemnej poruche, s funkciami na zmiernenie oblúkových zábleskov v prípade potreby. Prichádzajúca prepäťová ochrana – SPD typu 1 schopné zvládnuť impulzné prúdy až do 25 kA (10/350 μs) – poskytuje prvú líniu obrany proti priamym úderom blesku do infraštruktúry proti prúdu.

Distribúcia výstupného podávača

Viaceré výstupné obvody nabíjačky sú chránené samostatnými ističmi alebo poistkovými odpojovačmi, z ktorých každý je dimenzovaný na maximálny vstupný prúd pripojenej nabíjačky. Napájače sú usporiadané pre vyváženú fázovú distribúciu naprieč trojfázovým systémom prípojníc, čím sa minimalizuje neutrálny prúd a zlepšuje sa celková kvalita napájania. Pre jednosmerné napájanie rýchlonabíjačkou sa ističe s nastaviteľným nastavením magnetickej spúšte prispôsobia charakteristike zapínania nabíjačky bez rušivého vypínania. Ochrana proti zvyškovému prúdu – typ B alebo typ A s 6mA DC detekciou – je zabezpečená na príslušných obvodoch v súlade s IEC 60364-7-722.

Architektúra integrovaného merania

Vo vyhradenom meracom oddelení sú umiestnené elektromery výnosovej triedy pre každý výstupný okruh alebo skupiny okruhov v závislosti od požiadaviek na fakturáciu. Elektromery komunikujú cez Modbus RTU alebo TCP/IP s centralizovaným dátovým koncentrátorom, ktorý prenáša konsolidované dáta do platformy na riadenie poplatkov alebo do systému fakturácie energií. MID alebo ekvivalentné certifikované merače sú dostupné pre trhy vyžadujúce regulačné meranie príjmov.

Správa záťaže a inteligentné ovládanie

Voliteľný vstavaný ovládač riadenia záťaže monitoruje spotrebu v reálnom čase na hlavnom privádzači a každom výstupnom podávači. Keď sa celkový dopyt na mieste priblíži konfigurovanému maximu, ovládač dynamicky pridelí dostupnú kapacitu medzi pripojené nabíjačky – zníži výkon na pozíciách s nižšou prioritou, odloží naplánované relácie alebo zapojí striedanie fáz, aby sa zachovala služba a zároveň sa zabránilo preťaženiu hlavného ističa. Komunikácia s jednotlivými nabíjačkami prebieha cez OCPP alebo priamy Modbus a regulátor môže reagovať na externé signály, ako sú denné tarify, dostupnosť solárnej energie alebo príkazy systému energetického manažmentu budovy.

Prípojnicový systém a vnútorné zapojenie

Hlavný prípojnicový systém je vyrobený z pocínovanej medi alebo hliníka, dimenzovaný na menovitý prúd s príslušným znížením pre zvýšenie vnútornej teploty krytu. Podpery prípojníc sú polymérom vystuženým sklenenými vláknami, ktorý je odolný voči skratu. Vnútorná kabeláž používa nehorľavý kábel s nízkou dymivosťou a nulovým obsahom halogénov, pričom všetky riadiace a meracie obvody sú oddelené od napájacej trasy. Vstup káblov je cez odnímateľné priechodkové platne v základni skrine, dimenzované pre špecifikované vstupné a výstupné prierezy káblov.

Kryt, ochrana životného prostredia a chladenie

Stojanová skrinka je vyrobená z 1,5 mm až 2,0 mm galvanizovaného oceľového plechu s plne zvarenými švami a povrchovou úpravou práškovou farbou stabilizovanou proti UV žiareniu. Štandardné krytie je IP54, pričom IP65 je k dispozícii pre vonkajšie prostredie alebo prostredie s vysokou prašnosťou. Puzdro je vybavené sklopnými, utesnenými prednými dvierkami s uzamykateľnou rukoväťou a voliteľným priezorom nad meracími prístrojmi. Pasívne vetranie je zabezpečené filtrovanými žalúziami alebo odvzdušňovačmi, s prirodzenou konvekciou podporovanou vypočítanými dráhami vzduchu. Pre skrine s vysokou hustotou nepretržitého zaťaženia je integrovaná termostaticky riadená ventilácia s núteným obehom vzduchu s alarmovými kontaktmi pre poruchu ventilátora. Vnútorné antikondenzačné ohrievače sú k dispozícii pre studené inštalácie alebo inštalácie s vysokou vlhkosťou.

Bezpečnosť a súlad

Skriňa je navrhnutá a testovaná podľa IEC 61439-1 a IEC 61439-2 pre zostavy nízkonapäťových rozvádzačov a riadiacich zariadení, so špecifickou zhodou s IEC 60364-7-722 pre napájacie zariadenia EV. Štandardom je vnútorná ochrana proti poruche elektrického oblúka, tienenie komponentov zabezpečené proti dotyku a hlavný vstupný izolátor ovládateľný bez otvárania dverí skrine. Kontinuita uzemnenia naprieč všetkými sekciami je zabezpečená pomocou vyhradenej ochrannej uzemňovacej prípojnice pripojenej ku krytu. Všetky komponenty nesú označenie CE, pričom sú k dispozícii UL a iné regionálne certifikácie.

FAQ

Q1: Koľko nabíjačiek môže podporovať jedna rozvodná skriňa?

Počet odchádzajúcich podávačov je plne konfigurovateľný. Jedna skriňa môže zvyčajne podporovať 4 až 24 nabíjacích okruhov v závislosti od aktuálnej hodnoty každej nabíjačky a celkovej vstupnej kapacity. V prípade väčších lokalít môže byť viacero skríň kaskádovaných v topológii hlavnej a vedľajšej distribúcie.

Otázka 2: Potrebujem samostatný merač pre každý okruh nabíjačky?

Závisí to od vašich požiadaviek na fakturáciu. Pre verejné nabíjanie, kde musí byť každá šachta účtovaná nezávisle, sa odporúča meranie podľa obvodu. Pre vozové depá alebo nabíjanie na pracovisku, kde je celková spotreba energie alokovaná interne, môže postačovať skupinové meranie. Skriňa môže byť nakonfigurovaná pre oba prístupy.

Otázka 3: Aké vstupné napájacie napätie a prúd sú dostupné?

Štandardné konfigurácie akceptujú 230/400 V trojfázové, 50/60 Hz, s menovitým vstupným prúdom od 100A do 1600A. Vyššie hodnotenia sú k dispozícii na vyžiadanie. Pri väčších inštaláciách môže skriňu priamo napájať vyhradený transformátor.

Q4: Môže byť skrinka inštalovaná vonku vedľa nabíjačiek?

áno. Skriňa je k dispozícii v triede krytia IP55 alebo IP65 pre vonkajšiu inštaláciu. Pre dlhšiu vonkajšiu prevádzku v horúcom, vlhkom alebo chladnom podnebí sa odporúča slnečná clona a antikondenzačný ohrievač. Skriňu je možné namontovať na betónový sokel alebo podložku, so spodným káblovým vstupom cez utesnené upchávky.

Otázka 5: Čo je radič správy záťaže a ako funguje?

Voliteľný inteligentný ovládač monitoruje spotrebu v reálnom čase na všetkých okruhoch. Keď sa celkový dopyt priblíži k maximálnemu povolenému zaťaženiu lokality, dynamicky zníži výkon na nabíjačkách s nižšou prioritou alebo zmení plány nabíjania, aby zabránil vypnutiu hlavného ističa. To umožňuje pripojiť viac nabíjačiek k danému zdroju, čím sa znižuje požadovaná kapacita pripojenia k sieti a súvisiace náklady na energie.

Otázka 6: Ako sa táto skrinka integruje so systémom riadenia nabíjania (CMS)?

Riadiaca jednotka merania a riadenia záťaže skrine podporuje Modbus RTU/TCP a môže byť prepojená s platformami riadenia nabíjania v súlade s OCPP. Údaje merača a stav alarmov sa prenášajú do CMS, čo operátorom umožňuje zobraziť distribúciu energie na celom mieste na rovnakom prístrojovom paneli, ktorý sa používa na správu nabíjačky.

Q7: Môže sa skrinka prispôsobiť budúcim doplnkom nabíjačky?

áno. Skriňu je možné dodať s náhradnými pozíciami vývodu, predinštalovanou kapacitou prípojníc a priestorom pre prídavné meracie moduly. To umožňuje pridanie nových nabíjacích obvodov pripojením nabíjacieho kábla a inštaláciou ističa napájača, pričom nie je potrebná žiadna úprava prípojnice.

Otázka 8: Aké regulačné normy skriňa spĺňa?

Skriňa je skonštruovaná a testovaná podľa IEC 61439-1/2 so špecifickými požiadavkami na inštaláciu EV podľa IEC 60364-7-722. K dispozícii sú regionálne certifikácie vrátane CE, UKCA a ekvivalentov. Ku každej skrini dodávame kompletnú dokumentáciu vrátane jednoriadkových schém, skúšobných certifikátov a inštalačných manuálov.

5. Predajca paliva na viacerých miestach – Národné zavedenie rýchlonabíjania EV

Pozadie

Národný maloobchodný reťazec pohonných hmôt prevádzkujúci viac ako 200 čerpacích staníc prijal ambiciózny program inštalácie rýchlonabíjacích uzlov jednosmerným prúdom na miestach s vysokou premávkou pozdĺž hlavných diaľnic. Každé miesto malo rozmiestniť štyri až osem rýchlonabíjačiek na jednosmerný prúd s dvoma zbraňami, čím sa vytvorilo 8 až 16 nabíjacích pozícií. Zavádzanie malo byť dodávané vo fázach s potenciálom zdvojnásobiť kapacitu nabíjania v budúcnosti.

Výzva

Každá lokalita predstavovala konzistentný súbor výziev v oblasti elektrickej infraštruktúry. Existujúci rozvod NN v kiosku čerpacej stanice nebol navrhnutý pre potreby jednosmerných rýchlonabíjačiek, ktoré by mohli spoločne vyžadovať 400A až 800A na jedno miesto. Zákazková výroba rozvádzača na mieste pre každé miesto by priniesla značné náklady na inžinierstvo, nekonzistentnú kvalitu a predĺžené prestoje počas inštalácie. Prípojné miesto zásobovania sieťou bolo často umiestnené mimo ideálnych pozícií nabíjačky, čo si vyžadovalo štruktúrovaný prístup ku káblovým rozvodom.

Maloobchodník tiež požadoval centralizované meranie energie pre každú nabíjaciu stanicu, aby podporil účtovanie zákazníkov za reláciu, a požadoval robustnú ochranu drahej rýchlonabíjacej elektroniky. Pri čerpacích staniciach klasifikovaných ako nebezpečné oblasti sa nedalo vyjednávať o prísnej elektrickej bezpečnosti a dodržiavaní predpisov.

Prečo elektrické rozvodné skrine nabíjačky EV?

Štandardizovaná, továrensky navrhnutá rozvodná skriňa bola vybraná ako chrbtica pre každú lokalitu. Každá skrinka bola nakonfigurovaná tak, aby zodpovedala požiadavkám na napájanie a počtu nabíjačiek na mieste – zvyčajne 630A alebo 800A vstupný zdroj s ôsmimi výstupnými 125A až 160A napájacími obvodmi.

Integrovaný prístup kabinetu priniesol okamžité výhody:

●  Jeden vopred otestovaný kryt nahradil rozvádzač vyrobený na mieru, čím sa ušetrili týždne elektrotechnického inžinierstva na mieste.

●  Okruhové meranie výnosov v rámci vyhradenej meracej priehradky skrinky poskytovalo fakturačné údaje v súlade s verejnými službami pre každú nabíjaciu stanicu, integrované priamo do platobnej platformy predajcu.

●  Prepäťová ochrana typu 1+2 na hlavnom vstupnom zdroji a SPD typu 2 na výstupných napájačoch poskytovali vrstvenú ochranu pre elektroniku nabíjačky.

●  Hlavný prívodný izolátor a jednotlivé ističe podávača umožňovali bezpečnú izoláciu pre údržbu s uzamykacím zariadením pre bezpečnosť dodávateľa.

●  Vonkajšie krytie IP65 s antikondenzačným ohrievačom znamenalo, že skriňu bolo možné umiestniť vedľa nabíjačiek, čím sa minimalizovali výstupné káble.

●  Na každom mieste boli zahrnuté náhradné pozície podávačov, čo umožnilo v budúcich fázach pripojiť ďalšie nabíjačky bez výmeny skrinky alebo veľkých elektrických prerábok.

Nasadenie

Na prvých 50 miestach boli rozmiestnené štandardizované 800A nabíjacie elektrické rozvodné skrine EV s ôsmimi výstupnými napájacími okruhmi. Každá skrinka obsahovala výnosové meranie na všetkých okruhoch, prepäťovú ochranu typu 1+2 a kryt IP65 s antikondenzačným ohrevom. Skrine boli vyrobené, testované a odoslané ako kompletné zostavy, ktoré si vyžadujú iba vstupné napájanie a výstupnú kabeláž nabíjačky na mieste. Čas uvedenia do prevádzky bol v priemere menej ako dva dni na miesto od dodania po uvedenie do prevádzky.

Výsledky

●  Čas uvedenia do prevádzky sa skrátil približne o 60 % v porovnaní s vlastnými riešeniami rozvádzačov, čím sa urýchlil národný program zavádzania.

●  Štandardizovaný dizajn skrinky eliminoval rozdiely v kvalite elektrickej energie a bezpečnosti v rámci portfólia lokality.

●  Po 18 mesiacoch prevádzky neboli zaznamenané žiadne elektrické poruchy súvisiace so skriňou, pričom sa potvrdilo, že prepäťová ochrana fungovala počas bleskov na dvoch miestach a chránila elektroniku nabíjačky.

●  Pozície náhradných podávačov boli aktivované na 15 miestach v druhej fáze zavádzania, pričom do jedného dňa boli pridané nové nabíjacie obvody, čím sa potvrdila stratégia návrhu na budúcnosť.

●  Predajca palív odvtedy prijal rovnakú špecifikáciu skrine pre ďalších 50 lokalít, pričom ich elektrotechnický tím uviedol integráciu skrine s ich centralizovanou platformou CMS ako kľúčovú prevádzkovú výhodu.
