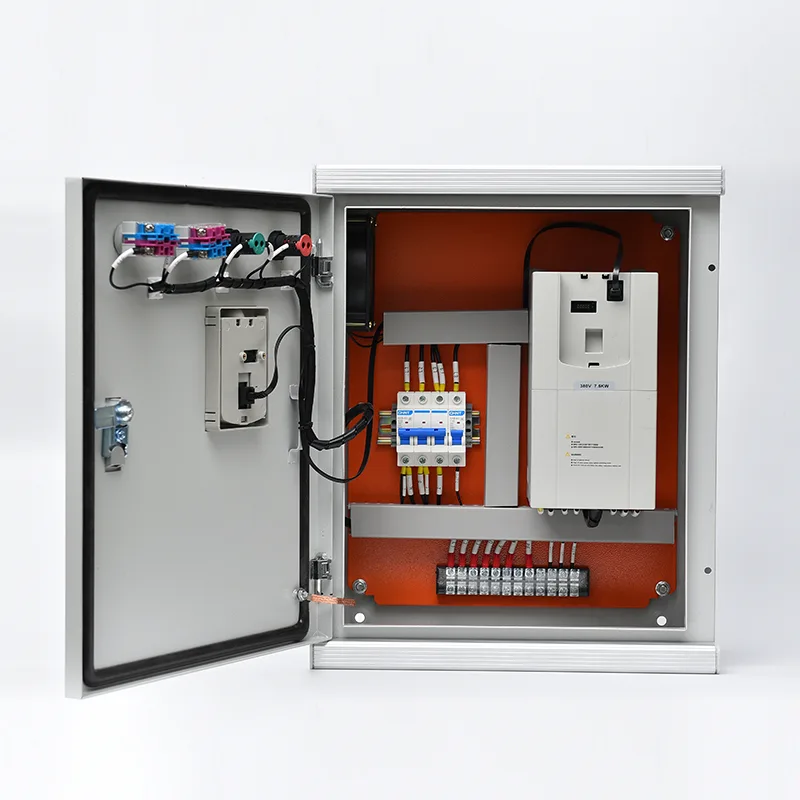

Ovládací panel VFD

Táto skriňa je umiestnená v účelovom kryte s krytím IP42 až IP65 a integruje frekvenčnú pohonnú jednotku so všetkou potrebnou napájacou a riadiacou infraštruktúrou: izoláciu vstupnej siete, tlmivky vedenia a záťaže na zmiernenie harmonických a ochranu motorového kábla, vstupné istenie alebo ochranu ističa, výstupný dV/dt filter alebo sínusový filter podľa potreby a plnohodnotnú ochranu motora. Výkon sa pohybuje od 0,75 kW do viac ako 630 kW v rámci štandardných napäťových tried (380 V, 400 V, 480 V, 690 V). Samotný VFD je vysoko výkonný pohon s vektorovým riadením, ktorý poskytuje plný krútiaci moment pri nulových otáčkach, s automatickou optimalizáciou energie a integrovaným PID regulátorom pre reguláciu tlaku, prietoku alebo teploty. HMI klávesnica alebo dotyková obrazovka namontovaná na dverách poskytuje lokálne ovládanie, prístup k parametrom a diagnostické informácie, zatiaľ čo komunikačné porty Modbus RTU/TCP, Profibus, Profinet alebo Ethernet/IP umožňujú vzdialený dohľad a integráciu do celopodnikových automatizačných systémov. Možnosť manuálneho bypassu – pomocou stýkačov alebo integrovaného prepínača – umožňuje prevádzku motora priamo zo siete, aby sa zachovala kontinuita procesu počas servisu pohonu. Komplexné ochranné funkcie pokrývajú skrat, preťaženie, prepätie, podpätie, stratu fázy, poruchu uzemnenia, zablokovanie motora a prehriatie, pričom všetky udalosti sa zaznamenávajú pre analýzu údržby.

Aplikácie produktov

Všade tam, kde motorom poháňané zariadenia profitujú z regulácie rýchlosti, energetickej účinnosti a pozvoľného rozbehu, VFD Control Panel poskytuje kompletné, vopred skonštruované riešenie pohonu pre priemyselné a infraštruktúrne aplikácie.

Čerpacie stanice vody a odpadových vôd

Mestské vodárne a čistiarne odpadových vôd prevádzkujú veľké čerpadlá s premenlivým odberom počas celého dňa. Ovládací panel VFD poháňajúci vrt, posilňovacie alebo prečerpávacie čerpadlo moduluje otáčky motora, aby udržal konštantný tlak alebo prietok vody bez škrtiacich ventilov – zvyčajne dosahuje 20 % až 40 % úspory energie v porovnaní s priamou prevádzkou s pevnou rýchlosťou. Schopnosť mäkkého štartu eliminuje vodné rázy v dlhých potrubiach a znižuje mechanické namáhanie obežných kolies, hriadeľov a spojok čerpadla. V aplikáciách odpadových vôd zabraňuje automatické stupňovanie pretečeniu prirážok počas špičkových prítokov za vlhkého počasia. Konfigurácie pripravené na redundanciu umožňujú zmenu prevádzkového/záložného čerpadla.

Priemyselné ventilátory a dúchadlá

Veľké odstredivé a axiálne ventilátory v elektrárňach, cementárňach, baniach a výrobných zariadeniach sú ideálnymi kandidátmi na VFD. Skriňa umožňuje presnú reguláciu prietoku vzduchu pre spaľovací vzduch, odsávanie, odsávanie prachu alebo procesné chladenie bez strát pri škrtení prívodnej lopatky alebo klapky. VFD riadenie ventilátorov s indukovaným a núteným ťahom v kotloch a peciach prináša významné úspory energie pri zachovaní optimálneho pomeru vzduchu a paliva. Ventilátory na odsávanie dymu a tunelové vetranie ťažia z funkcie potlačenia požiarnej ochrany skrine, ktorá umožňuje priamu núdzovú prevádzku bez ohľadu na stav VFD.

Kompresorové a chladiace systémy

Skrutkové, piestové a odstredivé kompresory v aplikáciách priemyselného chladenia, separácie vzduchu a procesných plynov fungujú najefektívnejšie pri čiastočnom zaťažení, keď sú regulované otáčky. Ovládací panel VFD prispôsobuje otáčky motora kompresora tak, aby zodpovedali premenlivým požiadavkám na chladenie alebo proces, pričom udržiava presný sací alebo výtlačný tlak a zároveň zabraňuje stratám energie pri cyklickom zaťažení/vyložení. Integrovaná PID regulácia so spätnou väzbou tlakového prevodníka poskytuje tesnú reguláciu a regulácia akceleračnej rampy obmedzuje rázy štartovacieho prúdu v elektrickom systéme závodu.

Dopravníky, drviče a manipulácia s materiálom

Banské dopravníky, drviče kameniva a systémy na manipuláciu so sypkým materiálom vyžadujú vysoký rozbehový krútiaci moment a kontrolované zrýchlenie, aby sa zabránilo preklzávaniu pásu, mechanickým otrasom a rozsypaniu materiálu. Ovládací panel VFD poskytuje plný krútiaci moment od nulovej rýchlosti s programovateľnými akceleračnými rampami, ktoré chránia prevodovky, spojky a pásové spoje. V drvičových aplikáciách funkcia prúdového obmedzenia VFD a ochrana proti zastaveniu chráni motor pred preťažením zaseknutým materiálom.

Systémy HVAC chladiacej a chladiacej vody

Centrálne systémy HVAC s viacerými chladičmi, chladiacimi vežami a obehovými čerpadlami vody ho využívajú na moduláciu prietoku na základe zaťaženia budovy. Sekundárne čerpadlá chladenej vody reagujúce na diferenčný tlak, riadenie otáčok ventilátora chladiacej veže pre optimálnu teplotu vody v kondenzátore a modulácia čerpadla na vodu kondenzátora, to všetko ťaží z riadenia VFD integrovaného v skrini s pripojením BMS cez BACnet alebo Modbus.

Zavlažovanie a čerpanie v poľnohospodárstve

Veľkokapacitné stredové, kvapkové a záplavové zavlažovacie systémy vyžadujú rôzne rýchlosti dodávky vody počas vegetačného obdobia. Panel VFD na čerpacej stanici umožňuje operátorovi zvoliť prietok pomocou jednoduchého potenciometra, HMI alebo diaľkového telemetrického signálu – presne prispôsobí výkon čerpadla dopytu po poraste a dostupnej alokácii vody.

Technický hlboký ponor

Kabinet VFD integruje menič s premenlivou frekvenciou so všetkými podsystémami správy napájania, ochrany a riadenia – poskytuje kompletné riešenie spúšťania motora a riadenia otáčok v jedinom, vopred otestovanom kryte.

Hlavná napájacia cesta a ochrana obvodu

Prichádzajúce trojfázové napájanie sa pripája k hlavnému izolátoru alebo ističu s tvarovaným puzdrom dimenzovaným na prúd pri plnom zaťažení skrine plus straty pohonu. Vstupná poistka poskytuje polovodičovú (aR) ochranu pre stupeň usmerňovača VFD s koordináciou I²t zaisťujúcou vymazanie poistky pred poškodením diódy počas vnútorných porúch. Sieťová tlmivka alebo tlmivka jednosmerného medziobvodu je štandardne zahrnutá na zníženie skreslenia vstupného harmonického prúdu a ochranu kondenzátorov DC zbernice meniča pred napäťovými špičkami na strane napájania. Pre inštalácie so značným harmonickým skreslením pozadia alebo s náročnými požiadavkami na sieťové pripojenie je možné zvoliť pasívny harmonický filter alebo aktívny predný usmerňovač.

Technológia pohonu VFD

Srdcom skrine je vysokovýkonný VFD s vektorovým riadením využívajúci napájacie moduly IGBT šiestej generácie a vysokorýchlostné riadiace jadro DSP alebo FPGA. K dispozícii sú režimy vektorového riadenia s otvorenou slučkou a uzavretou slučkou – otvorená slučka pre štandardnú prevádzku čerpadla a ventilátora, uzavretá slučka so spätnou väzbou kódovača pre aplikácie s vysokým krútiacim momentom a nízkou rýchlosťou, ako sú extrudéry alebo zdvíhadlá. Menič vydáva impulzne šírkovo modulovaný tvar vlny s automaticky optimalizovanou spínacou frekvenciou, vyváženou medzi akustickým hlukom motora a stratami meniča. Medzi kľúčové vlastnosti pohonu patria:

●  Automatické zvýšenie krútiaceho momentu a kompenzácia sklzu pre stabilnú prevádzku pri nízkych otáčkach

●  Schopnosť letmého štartu zachytiť dobiehajúci motor bez vypnutia

●  Programovateľné preskakovacie frekvencie, aby sa zabránilo mechanickej rezonancii

●  Integrovaný regulátor PID s rampou nastavenej hodnoty, logikou spánku/prebudenia a dvojkanálovou spätnou väzbou pre aplikácie stupňovania čerpadiel

Výstupná filtrácia a ochrana motora

V závislosti od vzdialenosti kábla medzi skriňou a motorom je zahrnuté výstupné filtrovanie:

dV/dt filter: obmedzuje čas nárastu napätia a špičkové napätie na svorkách motora pre káble do dĺžky približne 100–150 m

Sínusový filter: poskytuje takmer sínusový tvar vlny pre káblové trasy presahujúce 150 m a pre aplikácie s ponornými čerpadlami, kde je izolácia vinutia motora citlivá na napätie

V prípade potreby sú integrované výstupné stýkače pre voľbu prevádzkového/záložného motora. Funkcie ochrany motora – tepelné preťaženie, strata fázy, prúdová nevyváženosť, detekcia zastavenia, nedostatočné zaťaženie (beh nasucho) a zemná porucha – bežia nepretržite v softvéri pohonu a sú doplnené o externé relé proti preťaženiu, ak je to špecifikované.

Vynechanie konfigurácie a kontinuity procesu

Obvod ručného premostenia – zostavený so stýkačmi alebo mechanicky blokovaným prepínačom – umožňuje, aby bol motor spustený priamo zo siete, zatiaľ čo frekvenčný menič je izolovaný kvôli servisu. Bypass je určený na prenos bez zaťaženia: pred prepnutím medzi režimami VFD a bypassom musí byť motor zastavený. Integrované elektrické a mechanické blokovanie zabraňuje neúmyselnému spätnému prívodu sieťového napájania do výstupných svoriek meniča, čo by spôsobilo katastrofálne poškodenie. Voliteľná automatická konfigurácia bypassu využíva programovateľné logické relé alebo malé PLC na riadenie bezproblémového prenosu z meniča do siete pri vypnutí VFD, čím sa zachováva kontinuita procesu v kritických aplikáciách.

Viacmotorové a synchronizované konfigurácie

Pre aplikácie, kde viacero motorov musí zdieľať jeden pohon (sekvenčná prevádzka), skriňa obsahuje výstupné stýkače pre jednotlivé motory so sekvenčnou logikou založenou na PLC. Pre viacmotorové aplikácie vyžadujúce synchronizovanú rýchlosť – ako sú dvojité dopravníky alebo vzduchom chladené kondenzátory s viacerými ventilátormi – sú jednotlivé výstupné meniče poháňané zo spoločnej DC zbernice alebo synchronizované prostredníctvom vysokorýchlostnej komunikácie medzi pohonmi, s riadením otáčok a krútiaceho momentu master/slave.

Riadiace rozhranie, komunikácia a HMI

Rozhranie pohonu namontované na dverách poskytuje lokálny štart/stop, referenciu otáčok (cez zadanie pomocou potenciometra alebo klávesnice), výber režimu (VFD/Bypass/Off) a indikáciu stavu systému. Pre komplexné aplikácie s viacerými motormi alebo procesnými slučkami je k dispozícii grafická dotyková obrazovka HMI, ktorá zobrazuje prevádzkové parametre v reálnom čase, údaje o trendoch, protokoly alarmov a metriky spotreby energie.

Komunikačné porty podporujú všetky hlavné priemyselné protokoly: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP a BACnet. Disk vystavuje komplexný súbor údajov – rýchlosť, prúd, krútiaci moment, výkon, napätie DC zbernice, teplotu, hodiny chodu a spotrebu energie – dohľadovému SCADA, DCS alebo BMS. Diaľkové príkazy štart/stop a referenčná rýchlosť sú akceptované s časovými limitmi srdcového tepu a konfigurovateľnými záložnými stratégiami v prípade straty komunikácie.

Dizajn krytu a prostredia

Stojanová skriňa je vyrobená z 1,5 mm až 2,0 mm galvanizovaného alebo nerezového plechu, priebežne zváraná a práškovo lakovaná. Stupne ochrany od IP42 do IP65 vyhovujú podmienkam na mieste:

●  IP42/IP43: vnútorné elektrické miestnosti a riadiace centrá motorov

●  IP54/IP55: priemyselné prostredia náchylné na prach, čerpacie stanice a poloexponované miesta

●  IP65: vonkajšia inštalácia s vystavením dažďu a prachu

Tepelný manažment využíva vypočítanú kombináciu prirodzenej konvekcie, filtrovaného núteného vetrania s ventilátormi s reguláciou teploty a vo vysokovýkonných inštaláciách alebo inštaláciách s vysokým okolitým prostredím výmenníky tepla vzduch-vzduch alebo klimatizačné jednotky. Nárast vnútornej teploty skrine je overený výpočtom voči maximálnej prevádzkovej teplote výrobcu VFD, typicky 40°C až 50°C okolia v závislosti od zníženia výkonu.

Testovanie a certifikácia

Každá skriňa VFD prechádza definovanou továrenskou akceptačnou skúškou: kontinuita napájacieho obvodu a izolačný odpor, nahrávanie a overenie parametrov VFD podľa schváleného plánu parametrov, riadiace zapojenie bod-bod, funkčná simulácia štart/stop, ovládanie rýchlosti, premostenie (ak je namontované) a overenie bezpečnostného blokovania. Poskytuje sa úplná dokumentácia FAT. Skriňa je navrhnutá a skonštruovaná podľa IEC 61439-1/2, so všetkými komponentmi označenými CE a UL certifikáciou, ak je to potrebné.

Často kladené otázky

Otázka 1: Aký je rozdiel medzi nákupom VFD a ovládacieho panela VFD?

Samostatný VFD vyžaduje ďalšie komponenty na kompletnú inštaláciu: predradený istič alebo poistky, tlmivky vedenia a záťaže, výstupné filtre pre dlhé káble, obtokový obvod, ak je potrebná kontinuita procesu počas prevádzky pohonu, a kryt s tepelným manažmentom. Ovládací panel VFD integruje všetky tieto prvky – vopred navrhnuté, zapojené a vopred otestované – do jednej zostavy. Tým sa eliminujú neznáme konštrukcie na mieste, skracuje sa čas inštalácie a poskytuje sa jediná záruka na celý systém pohonu motora.

Otázka 2: Aké menovité výkony a napätia sú k dispozícii?

Štandardné konfigurácie pokrývajú 0,75 kW až 630 kW cez 380 V, 400 V, 480 V a 690 V trojfázové napájanie. Vyššie výkony sú k dispozícii na požiadanie. Každá skriňa je vyrobená pre špecifické údaje z typového štítku motora, ktoré poskytnete – výkon, napätie, prúd pri plnom zaťažení a výkon.

Q3: Ako ďaleko môže viesť kábel motora medzi skriňou a motorom?

Obmedzenia dĺžky kábla závisia od nainštalovaného výstupného filtrovania. Bez filtrovania výrobca VFD zvyčajne obmedzuje dĺžku káblov na 50 m. dV/dt filter to predlžuje na približne 150 m. Sínusový filter umožňuje vedenie kábla nad 300 m a dôrazne sa odporúča pre ponorné čerpadlá a motory s neznámou alebo starou izoláciou vinutia. Na základe vašich inštalačných údajov vyberieme vhodný výstupný filter.

Q4: Môže skriňa ovládať viacero motorov?

Áno, v niekoľkých konfiguráciách: sekvenčná prevádzka (jeden VFD, viacero motorov, len jeden beží súčasne s výstupnými stýkačmi vyberajúcimi aktívny motor), synchrónny multimotor (viaceré VFD v jednej skrini zdieľajúce jednosmernú zbernicu alebo komunikujúce na prispôsobenie rýchlosti master/slave), alebo nezávislé riadenie (viac nezávislých VFD v jednej väčšej skrini). Povedzte nám svoju aplikáciu a my vytvoríme správnu topológiu.

Otázka 5: Ako sa VFD ovládací panel integruje s mojím závodným SCADA alebo DCS?

Komunikačný port VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP alebo BACnet — sa pripája priamo k vášmu dozornému systému. K dispozícii sú všetky prevádzkové údaje, alarmy a diagnostika. Podporované je obojsmerné ovládanie (diaľkové spustenie/zastavenie, referencia rýchlosti) s konfigurovateľným správaním pri strate komunikácie na zaistenie bezpečnej prevádzky v prípade zlyhania siete.

Q7: Akú údržbu si skrinka vyžaduje?

Bežná údržba je jednoduchá: polročné čistenie alebo výmena ventilačných filtrov, ročná termografická kontrola silových koncoviek a ročná skúška funkčnosti obtokového okruhu a bezpečnostných blokovaní. Samotný VFD má špecifikovanú životnosť pre kondenzátory medziobvodu a chladiace ventilátory – zvyčajne 5 až 10 rokov v závislosti od prevádzkových podmienok – a ide o vymeniteľné komponenty. Úplné plány údržby sú zdokumentované v návode na obsluhu.

Q8: Môže skriňa fungovať v prašnom prostredí alebo prostredí s vysokou teplotou?

áno. Hodnotenie ochrany krytu a stratégia tepelného manažmentu sa vyberajú na základe podmienok vašej lokality. Pre prašné prostredie je špecifikované IP55 alebo IP65 s jemnou filtráciou sacích filtrov. Pri okolitých teplotách nad 40 °C zaisťuje zníženie výkonu VFD, klimatizácia skrine alebo výmenníky tepla vzduch-voda bezpečné vnútorné podmienky. Počas projektovej fázy posúdime údaje o vašom mieste a navrhneme vhodné environmentálne spevnenie.

M5 Customer Spotlight

Regionálny vodárenský podnik – program modernizácie čerpacej stanice

Pozadie

Regionálny vodárenský podnik v Južnej Amerike prevádzkoval viac ako 60 vrtných a pomocných čerpacích staníc v rámci svojej distribučnej siete, ktoré obsluhujú približne dva milióny obyvateľov. Mnohé čerpacie stanice boli staré desaťročia a používali priame štartéry s pevnou rýchlosťou so škrtiacimi ventilmi na reguláciu prietoku. Spoločnosť čelila rastúcim nákladom na energiu, častým poruchám čerpadiel a potrubí v dôsledku vodného rázu a mechanického namáhania a rastúcim problémom pri získavaní náhradných dielov pre zastaraný riadiaci hardvér.

Výzva

Spoločnosť sa rozhodla modernizovať svoje čerpacie stanice riadením VFD vo fázovom programe, pričom sa najskôr zamerala na 20 najväčších staníc. Každá stanica predstavovala podobný profil: dve až štyri súpravy prevádzkových/záložných čerpadiel (45 kW až 200 kW), dlhé trasy motorových káblov (často presahujúce 150 m k ponorným čerpadlám do vrtov), ​​prašné polovonkajšie prostredie na vzdialených miestach a obmedzená elektrická podpora na mieste pre komplexnú údržbu systému.

Špecifické obmedzenia zahŕňali:

●  Riešenie VFD sa muselo prispôsobiť dlhým káblom k ponorným čerpadlám bez zhoršenia izolácie vinutia motora

●  Manuálny obtok bol povinný na udržanie dodávky vody počas servisu VFD, pretože mnohé stanice nemali redundanciu záložného čerpadla

●  Schopnosť vzdialeného monitorovania bola nevyhnutná na zníženie nákladných návštev stránok

●  Elektrickú inštaláciu museli dokončiť miestni dodávatelia s minimálnymi skúsenosťami s uvádzaním VFD do prevádzky

Prečo si vybrať naše ovládacie panely VFD?

Po vyhodnotení retrofitov VFD pochádzajúcich z komponentov a integrovaných ovládacích panelov VFD, spoločnosť zvolila skriňový prístup. Výhody boli jasné:

●  Každá skrinka bola vo výrobe skonštruovaná s výstupnými sínusovými filtrami prispôsobenými konkrétnej dĺžke kábla a typu izolácie motora, čím sa eliminuje riziko poškodenia vinutia motora v dôsledku špičiek napätia odrazených vĺn

●  Integrovaný ručný obtokový obvod, vopred zapojený a otestovaný, poskytol dodávateľom istotu, že dodávka vody bude pokračovať počas akejkoľvek servisnej udalosti VFD

●  HMI namontované na dverách a plne parametrizované VFD boli z výroby nahraté údajmi o krivke čerpadla, nastaveniami riadenia tlaku PID a štandardnými prahovými hodnotami ochrany siete – čo umožňuje miestnym dodávateľom uviesť do prevádzky každú skrinku jednoduchým pripojením sieťového napájania, motora čerpadla a tlakového prevodníka

●  Moduly diaľkového monitorovania GPRS/4G v každej skrini prenášali prevádzkové údaje – prietok, tlak, spotrebu energie, prevádzkové hodiny, stav alarmu – priamo do centrálnej platformy SCADA systému

Kryty s krytím IP55 so sacími otvormi pre jemnú filtráciu a slnečníkmi sa hodia do prašného, ​​exponovaného prostredia čerpacej stanice

Nasadenie

Bolo vyrobených 20 VFD skríň (45 kW až 200 kW), každá s výstupným sínusovým filtrom, manuálnym bypassom, krytím IP55, diaľkovou telemetriou GPRS a predkonfigurovaným PID regulátorom tlaku. Skrine boli dodané ako kompletné, vo výrobe testované jednotky. Miestni elektrickí dodávatelia inštalovali a uviedli do prevádzky skrine postupne počas 10-mesačného programu. Vzdialenú podporu pri uvádzaní do prevádzky poskytli inžinieri výrobcu prostredníctvom video prepojenia pre prvé tri stanice; nasledujúce stanice boli uvedené do prevádzky nezávisle miestnymi tímami pomocou štandardizovanej dokumentácie.

Výsledky

Spotreba energie v rámci 20 modernizovaných staníc sa znížila v priemere o 32 % v porovnaní s predchádzajúcou prevádzkou škrtiaceho ventilu, pričom VFD presne prispôsobujú rýchlosť čerpadla požiadavkám systému.

Náklady na údržbu čerpadiel a potrubí výrazne klesli: eliminovali sa prípady vodného rázu a životnosť ložísk a tesnení čerpadla sa predĺžila vďaka pomalému rozbehu.

Na 20 staniciach s dĺžkou kábla až 250 m sa nevyskytla jediná porucha izolácie motora, čo potvrdzuje špecifikáciu sínusového filtra.

Centrálny operačný tím obslužného programu teraz monitoruje všetkých 20 staníc z jediného ovládacieho panela SCADA, pričom dostáva automatické SMS alarmy pre akékoľvek vypnutie čerpadla alebo odchýlku tlaku, čo znižuje reaktívne návštevy na mieste o viac ako 60 %.

Úspech prvej fázy viedol spoločnosť k rozšíreniu programu na zostávajúcich 40 čerpacích staníc, pričom štandardizovala rovnakú špecifikáciu skrine VFD a umožnila jednotné školenie údržby a inventár náhradných dielov v celej sieti.
