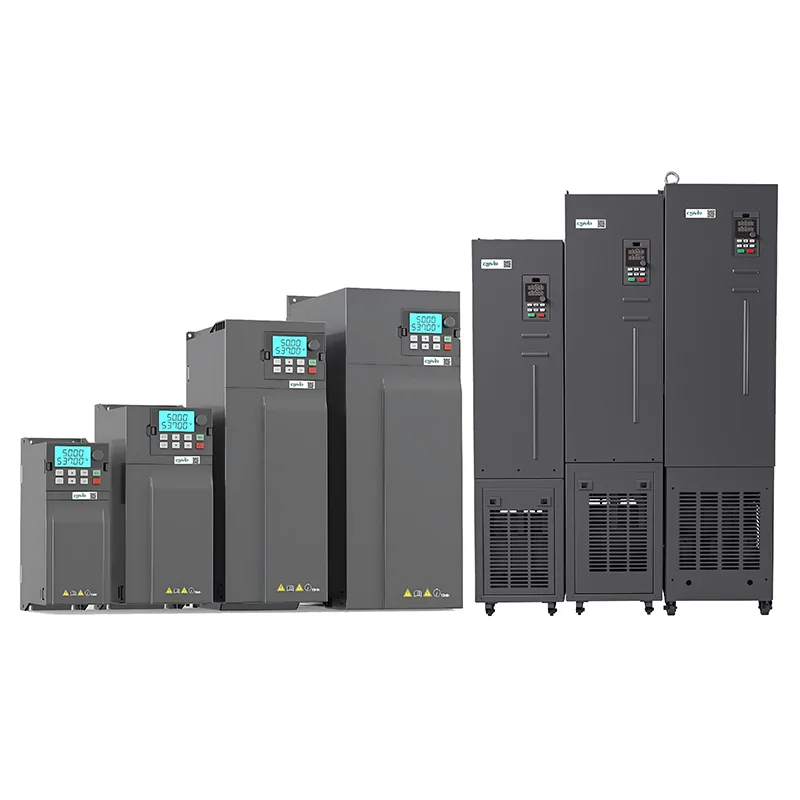

7,5kw trojfázové čerpadlo na striedavý prúd

CSIVEI 7,5kw trojfázové čerpadlo na striedavý prúd je vysokovýkonný pohon navrhnutý pre náročné priemyselné aplikácie. Vhodný pre veľké ventilátory, odstredivé čerpadlá, kompresory a dopravníky výrobných liniek, poskytuje výnimočný krútiaci moment a stabilitu pri nepretržitej prevádzke. Tento pohon, poháňaný pokročilým vektorovým riadením s uzavretou slučkou, podporuje vysoký rozbehový moment, vstavanú funkciu PLC, viacero komunikačných protokolov (voliteľné Modbus, Profibus) a intuitívnu LCD klávesnicu pre monitorovanie v reálnom čase. Krytie IP20 s voliteľným filtrom IP40 zaisťuje spoľahlivosť v náročných prostrediach. CSIVEI 11-15kW VFD, navrhnutý pre energetickú účinnosť a prevádzkovú presnosť, je ideálnou voľbou pre kritické riadenie motorov v priemyselných zariadeniach.

Základné parametre a špecifikácie

Typické aplikácie

CSIVEI 7,5kw trojfázové čerpadlo na striedavý prúd je skonštruované pre náročné priemyselné aplikácie vyžadujúce vysoký štartovací moment a nepretržitú prevádzku:

●  Veľké čerpadlá – zavlažovacie čerpadlá, drenážne čerpadlá, hlavné čerpadlá na zásobovanie vodou

●  Odstredivé kompresory – priemyselné vzduchové kompresory, chladiace systémy

●  HVAC chladiče – skrutkové chladiče, odstredivé chladiče, veľké vzduchové jednotky

●  Banícke zariadenia – kalové čerpadlá, ventilačné ventilátory, drviče

●  Kovoobrábacie stroje – sústruhy, frézy, lisy

Vďaka pokročilému vektorovému riadeniu a viacerým komunikačným možnostiam sa bezproblémovo integruje do automatizovaných výrobných liniek.

Bezproblémová komunikácia a integrácia

Séria CSIVEI VFD, navrhnutá pre modernú priemyselnú automatizáciu, ponúka flexibilné komunikačné možnosti, ktoré sa dajú bez námahy integrovať do riadiacich systémov založených na PLC.

Zabudovaný Modbus RTU – štandard na všetkých modeloch, ktorý umožňuje jednoduché pripojenie k HMI, PLC a SCADA systémom cez RS485. Až 247 pohonov môže byť prepojených na jednej zbernici pre centralizované monitorovanie a riadenie.

Voliteľné moduly Fieldbus – Rozšírte možnosti komunikácie s voliteľnými modulmi pre Profibus DP, Profinet, Ethernet/IP, CANopen a DeviceNet, čím sa zabezpečí kompatibilita s hlavnými automatizačnými platformami.

Analógové a digitálne I/O – Konfigurovateľné vstupy (0-10V, 4-20mA) a reléové výstupy umožňujú flexibilnú integráciu so snímačmi, ovládačmi a externými alarmmi bez dodatočného hardvéru.

Funkčnosť PLC – Vybrané modely sú vybavené vstavanými programovateľnými logickými funkciami, ktoré umožňujú jednoduché logické ovládanie a blokovanie priamo v rámci pohonu, čím sa znižuje potreba externých ovládačov.

často kladené otázky

Ako si vyberiem správny VFD pre môj motor?

Je potrebné zvážiť niekoľko vecí:

Výkon motora — VFD by sa mal zhodovať alebo byť o niečo väčší ako menovitý výkon motora.

Vstupné napätie – jednofázové 230 V alebo trojfázové 400 V, uistite sa, že zodpovedá vášmu zdroju.

Typ zaťaženia – zaťaženie s konštantným krútiacim momentom, ako sú dopravníky alebo extrudéry, zvyčajne vyžaduje VFD dimenzovaný na 100–120 % výkonu motora. Variabilné krútiace momenty, ako sú ventilátory a čerpadlá, môžu často využívať VFD prispôsobené výkonu motora a navyše získate úsporu energie.

Prostredie—pre prašné, vlhké alebo vonkajšie miesta zvoľte vyššie IP hodnotenie (IP40, IP54, IP66) alebo umiestnite disk do chráneného krytu.

Komunikácia—ak potrebujete komunikovať s PLC alebo SCADA, skontrolujte, či pohon podporuje váš protokol (Modbus RTU je štandard; Profibus, Ethernet/IP atď. sú voliteľné).

CSIVEI má tiež nástroj na zmenu veľkosti a technickú podporu, ak chcete druhý názor.

Aké komunikačné protokoly sú podporované?

Všetky meniče CSIVEI sa štandardne dodávajú s Modbus RTU cez RS485. Voliteľné moduly sú dostupné pre Profibus DP, Profinet, Ethernet/IP, CANopen a DeviceNet. Tie vám umožňujú integrovať sa s hlavnými PLC a SCADA systémami pre vzdialené monitorovanie, zmeny parametrov a centralizované riadenie.

Aké ochrany sú zabudované v jednotke?

Pohony CSIVEI obsahujú solídnu sadu ochrán: prepätie, podpätie, nadprúd, skrat, prehriatie (chladič), strata fázy na vstupe alebo výstupe a preťaženie motora (elektronické tepelné preťaženie, I²t). Pomáhajú udržiavať veci v spoľahlivom chode a predlžujú životnosť zariadenia.

Ako môžem odstrániť bežné poruchy?

Pohon zobrazuje chybové kódy na klávesnici pre rýchlu diagnostiku:

●  OC (nadprúd) – skontrolujte skraty, problémy s vinutím motora alebo príliš krátky čas zrýchlenia

●  OV (prepätie) – skontrolujte brzdový odpor (ak je použitý) alebo je čas spomalenia príliš krátky

●  UV (podpätie) – skontrolujte vstupné napájanie a zapojenie

●  OH (nadmerná teplota) – skontrolujte chladiaci ventilátor, okolitú teplotu a montážnu vôľu

●  OL (preťaženie) – skontrolujte zaťaženie motora, zvýšte čas rozbehu alebo zvážte zvýšenie veľkosti disku

●  Príručka obsahuje úplnú tabuľku chybových kódov s podrobnými krokmi. Ak niečo stále nefunguje, technická podpora CSIVEI vám môže pomôcť.

Dodáva sa na VFD záruka a technická podpora?

áno. Naše disky sa dodávajú so štandardnou zárukou 18 mesiacov od dátumu výroby (alebo 12 mesiacov od inštalácie, podľa toho, čo nastane neskôr). Pre kritické aplikácie sú k dispozícii možnosti predĺženej záruky. Globálna technická podpora je k dispozícii prostredníctvom e-mailu, telefónu a online zdrojov – súčasťou sú aj používateľské príručky, aplikačné príručky a konfiguračný softvér.

Zákaznícky prípad

Zariadenie na výrobu nábytku vyžadovalo presnú reguláciu prúdenia vzduchu pre systém zberu prachu. Nepretržitý chod ventilátorov na plné otáčky bol neefektívny a vytváral nadmerný hluk.

Riešenie: Na hlavný výfukový ventilátor bolo nainštalované CSIVEI 7,5kw trojfázové čerpadlo na striedavý prúd s tlakovým snímačom monitorujúcim tlak v potrubí na reguláciu rýchlosti ventilátora.

Výsledky:

1. Rýchlosť ventilátora sa automaticky prispôsobí požiadavkám na zachytávanie prachu

2. Úspora energie 45 % pri prevádzke s čiastočným zaťažením

3. Hladina hluku znížená o 12 dB, čo zlepšuje pracovné podmienky

4. Znížené mechanické opotrebenie ložísk a remeňov ventilátora

5. Systém teraz spĺňa ciele environmentálnej zhody a prevádzkovej efektívnosti.
