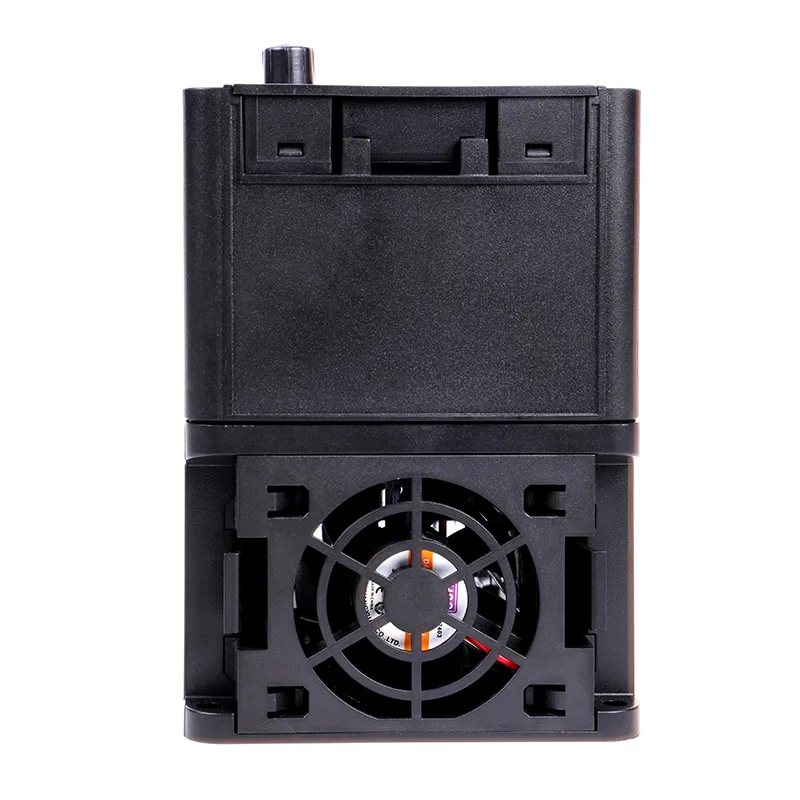

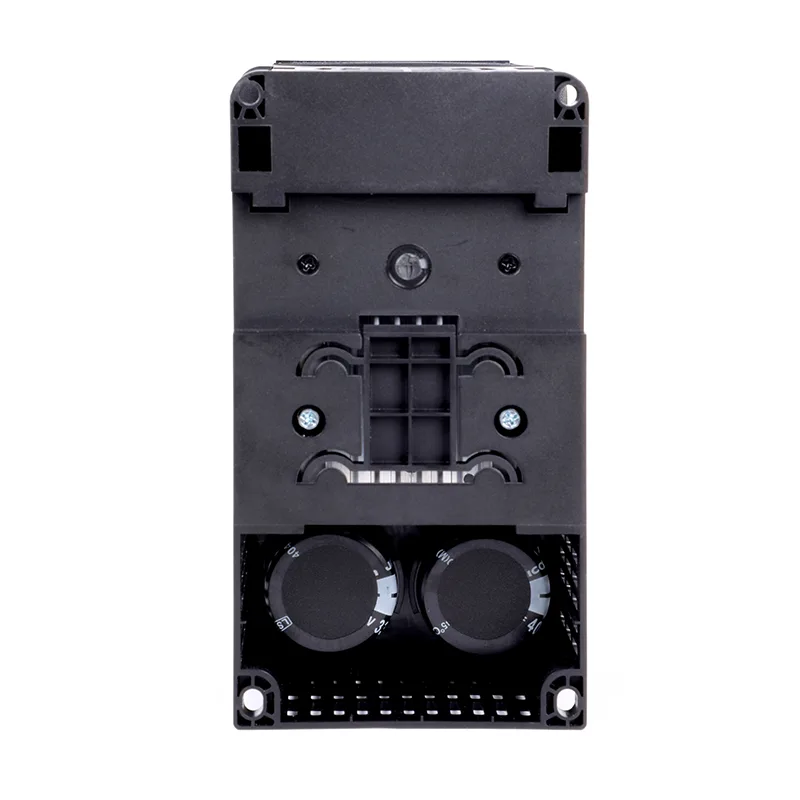

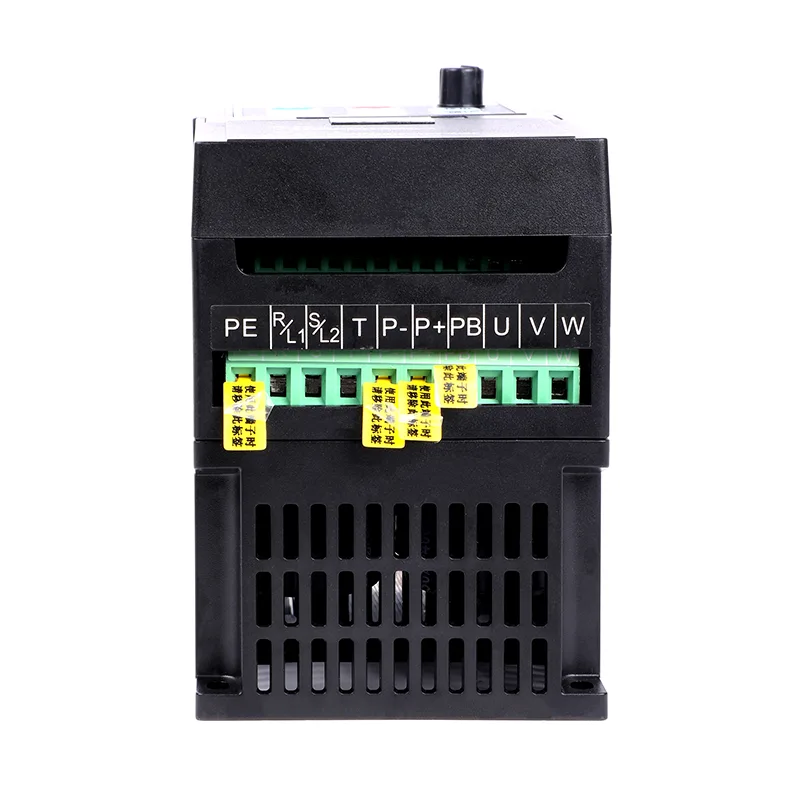

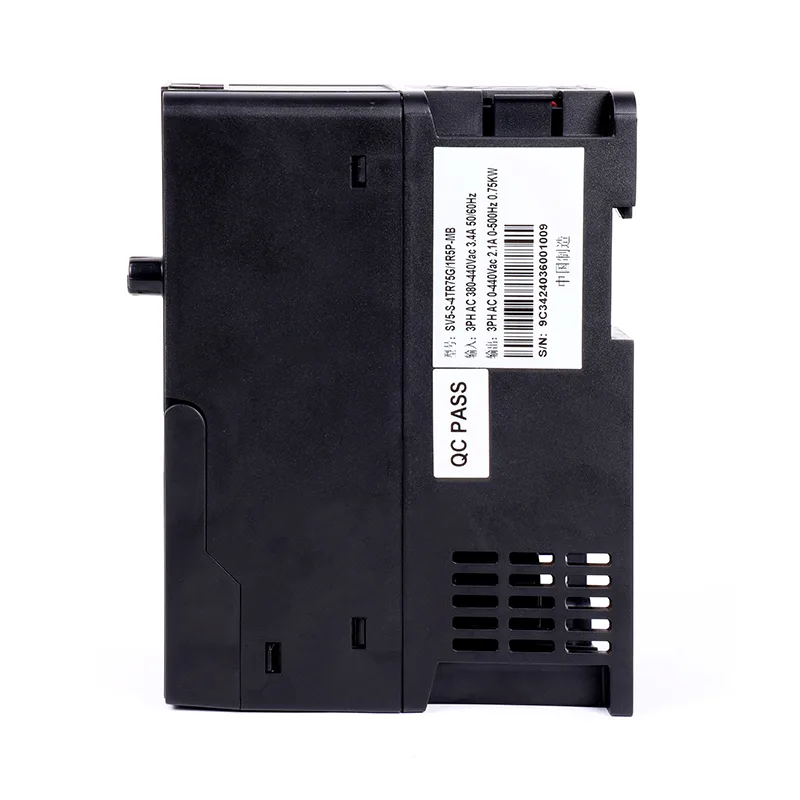

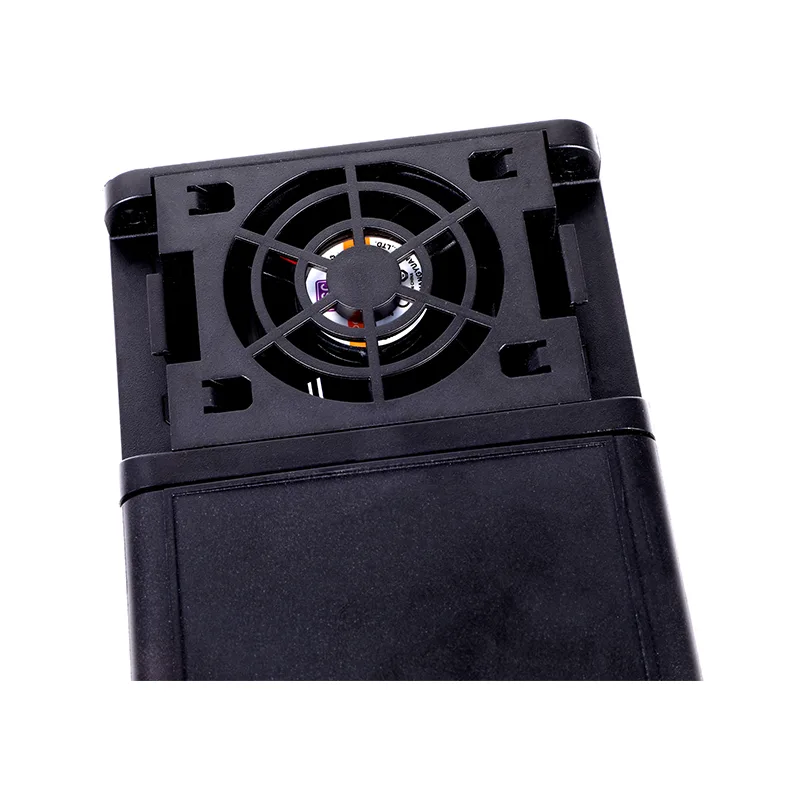

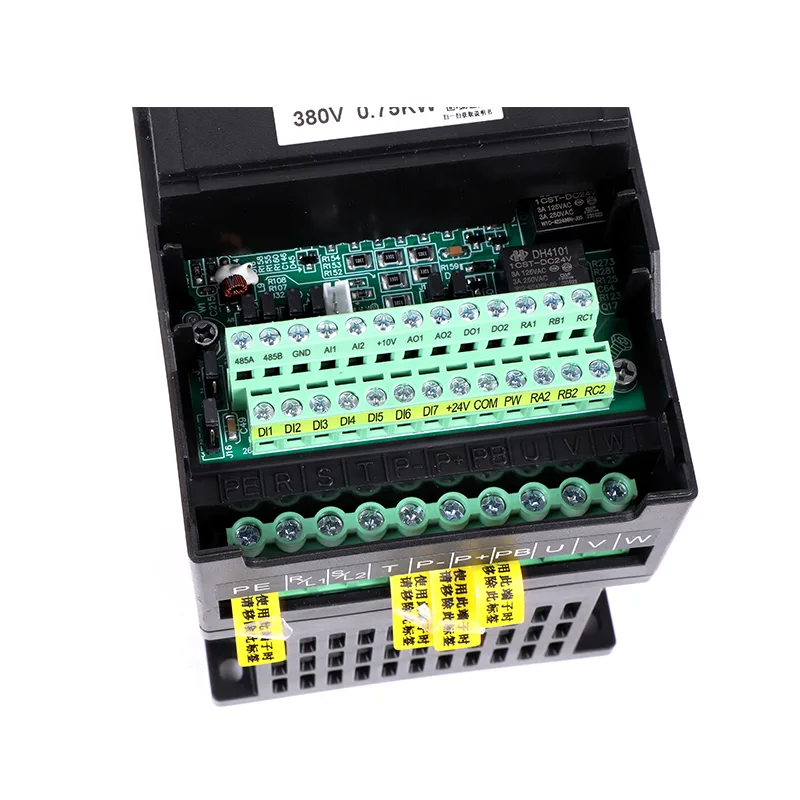

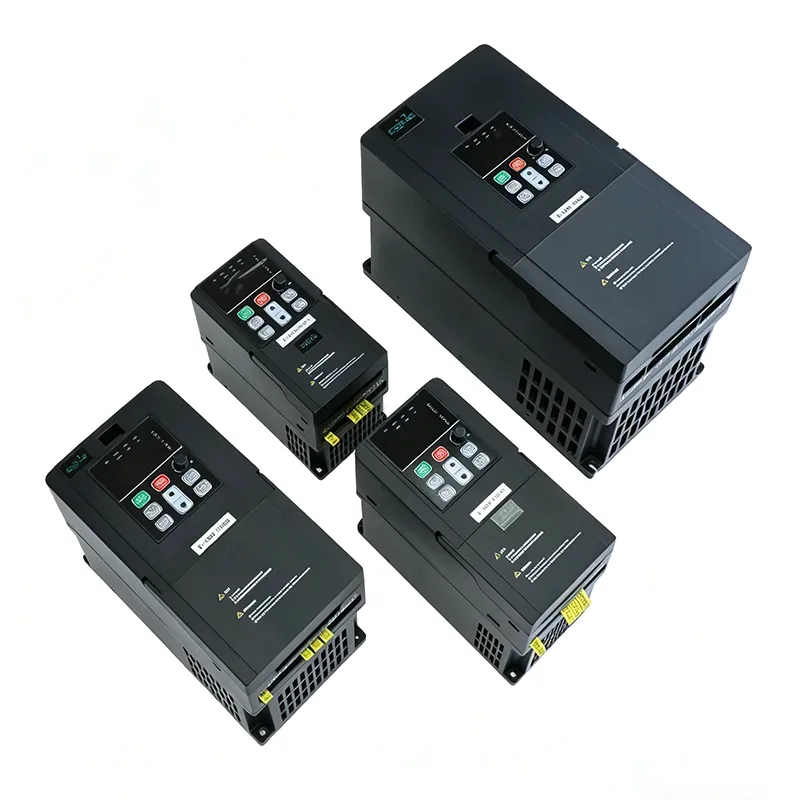

40HP jednofázový až trojfázový VFD

S jednoduchou konfiguráciou parametrov a robustnou konštrukciou poskytuje továrenský 40HP jednofázový až trojfázový VFD CSIVEI pevný základ pre základné aplikácie riadenia rýchlosti motora.

Základné parametre a špecifikácie

Typické aplikácie

Jednofázový až trojfázový VFD CSIVEI 40HP je navrhnutý pre náročné priemyselné aplikácie vyžadujúce vysoký štartovací moment a nepretržitú prevádzku:

Veľké čerpadlá – závlahové čerpadlá, drenážne čerpadlá, čerpadlá hlavného vodovodu

Odstredivé kompresory – priemyselné vzduchové kompresory, chladiace systémy

HVAC chladiče – skrutkové chladiče, odstredivé chladiče, veľké vzduchové manipulátory

Ťažobné zariadenia – kalové čerpadlá, ventilačné ventilátory, drviče

Kovoobrábacie stroje – sústruhy, frézy, lisy

Vďaka pokročilému vektorovému riadeniu a viacerým komunikačným možnostiam sa bezproblémovo integruje do automatizovaných výrobných liniek.

Pokročilá technológia ovládania

Jednofázový až trojfázový VFD CSIVEI 40HP využíva najmodernejšie algoritmy riadenia motora na poskytovanie presnej regulácie otáčok a výnimočného výkonu krútiaceho momentu v celom rozsahu otáčok.

Bezsenzorové vektorové riadenie (SVC) – Poskytuje vysoký počiatočný krútiaci moment (až 150 % pri 0,5 Hz) bez potreby kódovača, vďaka čomu je ideálny pre aplikácie vyžadujúce stabilnú nízkorýchlostnú prevádzku, ako sú dopravníky, miešačky a zdvíhadlá.

V/F Control – Klasický režim ovládania vhodný pre ventilátory, čerpadlá a všeobecné aplikácie, kde je prioritou jednoduchosť a spoľahlivosť. Funkcia automatického ladenia automaticky identifikuje parametre motora pre optimálny výkon.

Closed-Loop Vector Control (CLVC) – Tento režim, ktorý je k dispozícii na vybraných modeloch, využíva spätnú väzbu kódovača na dosiahnutie 0,1 % presnosti rýchlosti a 200 % počiatočného krútiaceho momentu, čím spĺňa požiadavky vysoko presných aplikácií, ako sú CNC vretená, extrudéry a žeriavy.

Kľúčové vlastnosti a výhody

1. Stabilné a efektívne ovládanie motora

Podporuje V/F ovládanie a bezsenzorové vektorové ovládanie (SVC)

Vysoký rozbehový krútiaci moment: 150 % pri 0,5 Hz

Hladký chod v celom rozsahu otáčok

2.Vstavaná PID regulácia

Umožňuje riadenie procesu v uzavretej slučke

Ideálne pre dodávku vody s konštantným tlakom, HVAC a automatizačné systémy

3. Široký frekvenčný rozsah

Výstupná frekvencia: 0,1–500 Hz

Vhodné pre nízkorýchlostné presné riadenie aj vysokorýchlostné aplikácie

4. Kompaktná a jednoduchá inštalácia

Tenký dizajn krytu IP20

Podporuje montáž panelov vedľa seba

Zjednodušuje usporiadanie skrinky a šetrí miesto

5. Spoľahlivá ochrana a trvanlivosť

Kapacita preťaženia až 190%

Automatická regulácia napätia (AVR)

Obmedzenie krútiaceho momentu, aby sa zabránilo nadprúdovému vypnutiu

Zákaznícky prípad

Prípad zákazníka: Dodávka vody s konštantným tlakom

Obytný komplex v juhovýchodnej Ázii zažíval kolísavý tlak vody počas hodín špičky, čo viedlo k sťažnostiam nájomníkov. Existujúci čerpací systém bežal pri stálych otáčkach a plytval energiou počas období nízkej spotreby.

Riešenie: Na ovládanie hlavného pomocného čerpadla bol nainštalovaný VFD CSIVEI 3-5,5 kW s tlakovým snímačom poskytujúcim spätnú väzbu pre vstavaný regulátor PID.

Výsledky:

Stabilný tlak vody udržiavaný na 4,5 bar bez ohľadu na potrebu

Spotreba energie znížená o 38 % v porovnaní s prevádzkou s pevnou rýchlosťou

Spustenie motora čerpadla sa zníži z 20+-krát za deň na nepretržitú hladkú prevádzku

Doba návratnosti dosiahnutá za 11 mesiacov

Systém funguje spoľahlivo už viac ako dva roky bez neplánovaných odstávok.

Získajte cenovú ponuku

Hľadáte profesionálneho 40HP jednofázového až 3fázového VFD dodávateľa?

Kontaktujte CSIVEI ešte dnes pre technickú podporu, možnosti prispôsobenia a konkurencieschopné ceny.
