Domáca nabíjačka EV s jednou pištoľou 7KW

Domáca nabíjačka CSIVEI Single-Gun EV Home Charger 7KW od výrobcu CSIVEI, postavená na menovitý výkon 7 kW (jednofázový) až 22 kW (trojfázový), sa inštaluje priamo na steny, stĺpy alebo konštrukčné stĺpy – eliminuje požiadavky na priestor na zemi a udržiava parkovacie plochy bez prekážok. V elegantnom kryte s krytím IP55 je umiestnený konektor typu 2 s integrovaným držiakom na kábel, ktorý udržuje nabíjací kábel v poriadku a mimo zeme. Používatelia sa overujú prostredníctvom vstavanej čítačky RFID alebo sprievodnej aplikácie pre smartfóny, zatiaľ čo konektivita OCPP 1.6J spája nabíjačku s hlavnými backend platformami pre vzdialené monitorovanie, hlásenie relácií a dynamickú správu záťaže. Komplexná elektrická bezpečnosť je zabezpečená ochranou proti zvyškovému prúdu citlivou na jednosmerný prúd typu A + 6 mA, nadprúdovými a prepäťovými poistkami a funkciou núdzového zastavenia. Pre miesta bez vhodných stien premení voliteľný stojanový podstavec tú istú jednotku na elegantnú stĺpovú nabíjačku bez akýchkoľvek vnútorných úprav. Či už ide o súkromnú rezidenciu, parkovisko pre zamestnancov alebo parkovacie miesto pre hostí, domáca nabíjačka Single-Gun EV Home Charger 7KW poskytuje spoľahlivé nabíjanie cez noc a na pracovisku s minimálnou zložitosťou infraštruktúry.

Aplikácie produktov

Pre miesta, kde sú kľúčom jednoduchosť, nízke náklady a priestorová efektívnosť, poskytuje domáca nabíjačka Single-Gun EV Home Charger 7KW diskrétny nástenný nabíjací bod. Môže byť inštalovaný na existujúce konštrukcie alebo nasadený s voliteľným podstavcom pre maximálnu flexibilitu.

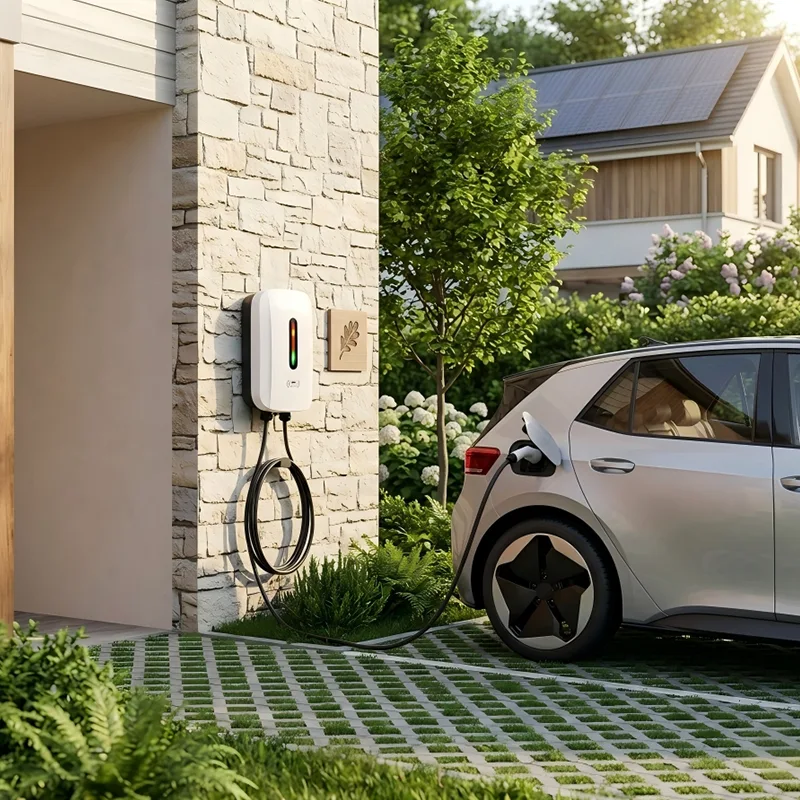

Súkromné ​​rezidencie a garáže

Majitelia domov s vyhradeným parkovaním mimo ulice môžu túto nabíjačku namontovať na stenu garáže alebo vonkajšiu stenu domu. Poskytuje plné nočné nabitie s výkonom 7 kW alebo až 22 kW pre kompatibilné vozidlá pomocou štandardného domáceho elektrického napájania. Tenký profil udržuje inštaláciu úhľadnú, zatiaľ čo ovládanie pomocou RFID alebo aplikácie obmedzuje používanie na členov rodiny.

Parkovanie pri apartmánoch a apartmánoch

Domy s viacerými bytmi môžu prideliť nástenné nabíjačky jednotlivým obyvateľom vo vyhradenom suteréne alebo krytých parkovacích miestach. Nabíjačka sa jednoducho inštaluje na betónové stĺpy alebo deliace steny. Integrácia s backendom OCPP budovy umožňuje účtovanie energie na obyvateľa a vyrovnávanie záťaže naprieč viacerými jednotkami, čím sa zabezpečí, že hlavné zásobovanie budovy nebude nikdy preťažené.

Účtovanie zamestnancov na pracovisku

Kancelárie a obchodné parky môžu poskytovať nabíjanie elektromobilov ako cennú zamestnaneckú výhodu bez obetovania parkovacích miest. Nástenné jednotky po obvode parkoviska alebo na konštrukčných stĺpoch slúžia po jednom vyhradenom poli. Zamestnanci sa pripájajú počas pracovného dňa a funkcie inteligentného plánovania nabíjačky môžu uprednostniť nabíjanie počas hodín výroby solárnej energie alebo mimo špičky.

Nabíjanie hostí v maloobchode a pohostinstve

Hotely, reštaurácie a nákupné centrá môžu pridať nabíjanie EV pre hostí s minimálnym prerušením. Pri montáži na stenu je nabíjačka prehľadne umiestnená v čele zákazníckeho parkovacieho miesta. Nabíjačku je možné nakonfigurovať na bezplatný prístup so zamestnaneckou kľúčovou kartou alebo na platené relácie prostredníctvom QR kódu, všetko spravované prostredníctvom štandardnej platformy OCPP.

Rozmiestnenie podstavcov pre otvorené pozemky

Na vonkajších parkoviskách bez stien premení voliteľná súprava podstavca rovnakú nástennú jednotku na tenkú, voľne stojacu nabíjačku. To je ideálne pre predmestské maloobchodné parky, parkovacie miesta pre návštevníkov v centrách voľného času a príjazdové cesty, kde je montáž na stenu nepraktická. Zmiešané použitie konfigurácií stien a podstavcov na jednom mieste znižuje zložitosť obstarávania.

Technický hlboký ponor

Domáce nabíjačky Single-Gun EV Home Charger 7KW v sebe spájajú kompaktný kryt s krytím IP55 s pokročilou riadiacou elektronikou a plnou konektivitou, vďaka čomu je flexibilným stavebným kameňom pre akúkoľvek sieť nabíjania elektromobilov.

Efektívna dodávka energie a súlad

Nabíjačka dodáva jednofázový 7kW (230V, 32A) alebo trojfázový 11kW/22kW (400V, 16A/32A) podľa IEC 61851-1 Mode 3. Palubný ovládač sa stará o komunikáciu Control Pilot a upravuje maximálny prúd dostupný pre palubnú nabíjačku vozidla. Jednotka je predkonfigurovaná pre regionálny sieťový štandard s nastaviteľným nastavením maximálneho prúdu prístupným cez backend pre scenáre riadenia záťaže.

Vrstvená elektrická bezpečnosť

Bezpečnosť je zabezpečená prostredníctvom prúdového chrániča typu A v kombinácii s vyhradeným 6mA jednosmerným citlivým detekčným modulom v súlade s IEC 62955. Chráni pred čistým jednosmerným poruchovým prúdom, ktoré môže oslepiť štandardné prúdové chrániče typu A, čo je kritická požiadavka pre moderné elektrické vozidlá. Nadprúdová, prepäťová, podpäťová a prepäťová ochrana sú integrované do hlavnej napájacej trasy. Motorizované relé odpojí výstup pri akomkoľvek poruchovom stave a tlačidlo núdzového zastavenia na prednom paneli ponúka ďalší manuálny bod izolácie.

Konštrukcia hardvéru a odolnosť voči životnému prostrediu

Kryt je vyrobený z galvanizovanej ocele s práškovou povrchovou úpravou odolnou voči UV žiareniu, testovaný na IP55 na vniknutie vody a prachu a IK10 na mechanický náraz. Je vhodný na inštaláciu v krytých alebo exponovaných vonkajších priestoroch, spoľahlivo funguje od -30°C do +55°C. Vnútorná elektronika je konformne potiahnutá, aby odolala vlhkosti a kondenzácii. Montážna konzola umožňuje bezpečné upevnenie na betón, tehlu alebo konštrukčnú oceľ; možnosti vstupu káblov zo zadnej alebo spodnej strany umožňujú skryté vedenie pre čistý vzhľad.

Používateľské rozhranie a konektivita

Stavový krúžok LED s vysokým jasom alebo voliteľný LCD displej poskytujú prehľad o stave nabitia na prvý pohľad. Čítačka RFID v súlade s normou ISO 14443 poskytuje riadenie prístupu, voliteľne spárovaná s Bluetooth alebo Wi-Fi pre interakciu s aplikáciou smartfónu. Vstavaný zásobník OCPP 1.6J (rozšíriteľný na 2.0.1) sa pripája k systémom správy siete cez Ethernet, Wi-Fi alebo integrovaný 4G modem. Medzi funkcie patrí diaľkové spustenie/zastavenie, údaje o relácii v reálnom čase, aktualizácie firmvéru a inteligentné plány nabíjania. Offline ukladanie transakcií do vyrovnávacej pamäte zabezpečuje, že sa nestratia žiadne údaje relácie, ak sa pripojenie dočasne preruší.

Správa káblov a ergonómia

5-metrový kábel typu 2 (dostupná možnosť typu 1) s ergonomickým konektorom je trvalo uviazaný. Integrované bočné puzdro bezpečne ukotví konektor, keď sa nepoužíva, čím udržuje kábel od zeme a udržiava poriadok. Dizajn puzdra umiestňuje zástrčku do pohodlnej výšky, čím sa znižuje námaha počas pripojenia.

Flexibilné riadenie záťaže a energie

Nabíjačka podporuje lokálne riadenie záťaže cez Modbus RTU/TCP, čo jej umožňuje integráciu s lokálnymi regulátormi, solárnymi invertormi alebo batériovými skladovacími systémami. V inštaláciách s viacerými nabíjačkami môže skupinový ovládač obmedziť celkový dopyt na mieste, rozložiť nabíjacie relácie alebo uprednostniť solárnu vlastnú spotrebu. Táto pripravenosť na budúcnosť sa prispôsobuje rastúcemu počtu EV bez toho, aby vyžadovala nákladné upgrady siete.

Voliteľná prestavba podstavca

Súpravu podstavca zo žiarovo pozinkovanej ocele je možné namontovať bez akejkoľvek úpravy nabíjacej jednotky. Podstavec poskytuje stĺp s integrovaným káblovým kanálom a odolnou podlahovou doskou. Umožňuje umiestniť nástennú nabíjačku kdekoľvek, kde je k dispozícii rovný povrch, čím sa zjednocuje špecifikácia produktu v rôznych podmienkach na mieste.

Často kladené otázky

Otázka 1: Aké úrovne výkonu sú k dispozícii a ako rýchlo sa bude moje auto nabíjať?

Domáce nabíjačky Single-Gun EV Home Charger 7KW sú dostupné v konfiguráciách 7kW (jednofázová), 11kW (trojfázová) a 22kW (trojfázová). Skutočná rýchlosť nabíjania závisí od palubnej nabíjačky vášho vozidla. Typické elektrické vozidlo so 7 kW palubnou nabíjačkou získa približne 40 – 50 km dojazdu za hodinu pri 7 kW alebo rýchlejšie, ak vozidlo podporuje 11 kW alebo 22 kW trojfázové nabíjanie.

Q2: Môže byť táto nabíjačka inštalovaná vonku bez dodatočnej ochrany?

áno. Kryt s krytím IP55 odolá dažďu, prachu a UV žiareniu. Je skonštruovaný tak, aby fungoval celoročne vonku, s elektronikou s konformným povrchom, ktorá odoláva vlhkosti. Jednoduchá montáž na stenu so zadným káblovým vstupom poskytuje úplnú ochranu pred poveternostnými vplyvmi.

Otázka 3: Čo ak nemám vhodnú stenu?

K dispozícii je voliteľná súprava stojaceho podstavca. Podstavec používa rovnakú nabíjaciu jednotku a jednoducho sa priskrutkuje k betónovej podložke. To vám umožní nasadiť rovnaký model nabíjačky v aplikáciách s montážou na stenu aj voľne stojacich aplikáciách v rámci jedného projektu.

Otázka 4: Môžem ovládať, kto používa nabíjačku a účtovať za energiu?

áno. Integrovaná čítačka RFID alebo sprievodná aplikácia umožňuje autentifikáciu používateľa. Prostredníctvom backendu OCPP môžete nastaviť individuálne tarify, sledovať spotrebu na používateľa a generovať prehľady o fakturácii. Pre súkromné ​​inštalácie stačí jednoduchý zoznam RFID kariet.

Otázka 5: Podporuje nabíjačka solárne alebo mimošpičkové nabíjanie?

Domáce nabíjačky Single-Gun EV Home Charger 7KW podporujú inteligentné nabíjacie profily OCPP a integráciu Modbus s lokálnymi systémami riadenia energie. To znamená, že ho možno naprogramovať tak, aby sa nabíjal len vtedy, keď je k dispozícii prebytočná solárna energia, alebo aby sa automaticky naplánovali relácie počas obdobia mimo špičky.

Q6: Aké certifikácie má nabíjačka?

Nabíjačka je certifikovaná CE a je v súlade s IEC 61851-1, IEC 62196 a príslušnými regionálnymi EMC a bezpečnostnými smernicami. Naše výrobné zariadenie je certifikované podľa ISO 9001 a každá jednotka prechádza pred odoslaním záverečným elektrickým testom.

Q7: Aká údržba je potrebná?

Veľmi málo. Odporúčame každoročnú vizuálnu kontrolu kábla, konektora a krytu. Predný kryt poskytuje prístup k vnútorným komponentom a modulárny dizajn znamená, že ovládač, modul RFID alebo relé možno v prípade potreby rýchlo vymeniť. Na servis nie je potrebná ťažká technika.

Mestský blok so zmiešaným využitím – integrácia poplatkov za bývanie a maloobchod

Pozadie

Novovybudovaná mestská štvrť kombinovala prízemné obchodné jednotky s rezidenčnými bytmi nad nimi. Developer chcel ponúknuť vyhradené nabíjanie elektromobilov v spoločnom podzemnom parkovisku pre rezidentov aj maloobchodných zákazníkov. Parkovisko malo štandardné úzke polia a početné konštrukčné stĺpy, ale obmedzenú podlahovú plochu.

Výzva

Podzemná garáž bola typickým mestským dizajnom – betónové stĺpy v pravidelných rastri, steny po obvode a tesné otáčacie plochy. Nabíjačky stojace na podlahe by bránili plynulosti premávky alebo by zaberali cenné parkovacie miesta. Organizácia tiež požadovala, aby žiadna nabíjacia infraštruktúra nemenila požiarne evakuačné trasy ani neznižovala počet dostupných parkovacích miest.

Obyvatelia potrebovali súkromné, pridelené nabíjanie na svojich vyhradených miestach, zatiaľ čo obchodné priestory chceli ponúkať spoplatnené nabíjanie zákazníkov na niekoľkých určených miestach pre návštevníkov blízko vchodu do supermarketu. Jedno riešenie muselo obslúžiť oba prípady použitia s minimálnou zložitosťou inštalácie.

Prečo nástenné AC nabíjačky s jednou pištoľou?

Konštrukčné stĺpy a obvodové steny poskytovali ideálne montážne body. Nástenná nabíjačka s jednou pištoľou pripojená k stĺpu na čele prideleného priestoru každého rezidenta využívala nulovú podlahovú plochu. Tenký, vertikálny profil nabíjačky je zarovnaný s čelom stĺpika, takže šachta je plne použiteľná a ulička je bez prekážok.

Pre zákaznícke pozície v blízkosti supermarketu boli na bočnú stenu nainštalované štyri nástenné jednotky, z ktorých každá obsluhuje jednu označenú pozíciu pre elektromobily. Tieto boli nakonfigurované cez backend OCPP ako verejné nabíjačky s možnosťou platby pomocou QR kódu, zatiaľ čo rezidentné nabíjačky boli nastavené na súkromný režim, prepojené s jednotlivými bytovými účtami pomocou RFID kľúčov.

Celá inštalácia si nevyžadovala žiadne ukotvenie do zeme, žiadne nové betónové podložky a žiadnu stratu parkovacieho miesta. Kabeláž viedla pozdĺž existujúcich káblových žľabov na strope a klesala po stĺpoch ku každej nabíjačke. Elektrická kapacita lokality bola riadená lokálnym regulátorom záťaže, ktorý komunikoval s každou nabíjačkou cez Modbus, čím obmedzil celkový špičkový dopyt počas večerných hodín, keď sa obyvatelia vrátili domov.

Nasadenie

Nainštalovalo sa šesťdesiat našich domácich nabíjačiek na jednorazové EV 7 kW (typ 2). Päťdesiatšesť bolo namontovaných na konštrukčné stĺpy pre obyvateľov a štyri na stenu maloobchodnej zóny pre zákazníkov. Tri voliteľné súpravy podstavcov boli použité pre rad polí v strede rampy, kde nebol prítomný žiadny stĺp alebo stena. Celý projekt dokončil dodávateľ elektrickej energie budovy počas šiestich týždňov s minimálnym prerušením prístupu na parkovisko.

Výsledky

●  60 parkovacích miest pre elektromobily bolo aktivovaných bez straty jediného štandardného parkovacieho miesta, čím sa splnila primárna podmienka organizácie.

●  Obyvatelia získali súkromné, vždy dostupné nabíjacie miesto účtované priamo do ich bytu, čím sa eliminovala potreba spoločného čakania v rade alebo zdieľaných platobných terminálov.

●  Maloobchodní zákazníci získali prémiové vybavenie na nabíjanie elektromobilov, ktoré predĺžilo čas strávený nakupovaním, pričom supermarket hlásil pozitívnu spätnú väzbu.

●  Vývojár dokázal predávať byty ako „pripravené na elektromobily“, čo je funkcia, ktorá prispela k rýchlejšiemu predaju a vyššej hodnote na jednotku.

●  Jednotná špecifikácia produktu pre montáž na stenu a podstavce zjednodušila údržbu a znížila skladovanie náhradných dielov pre tím zariadení budovy.
