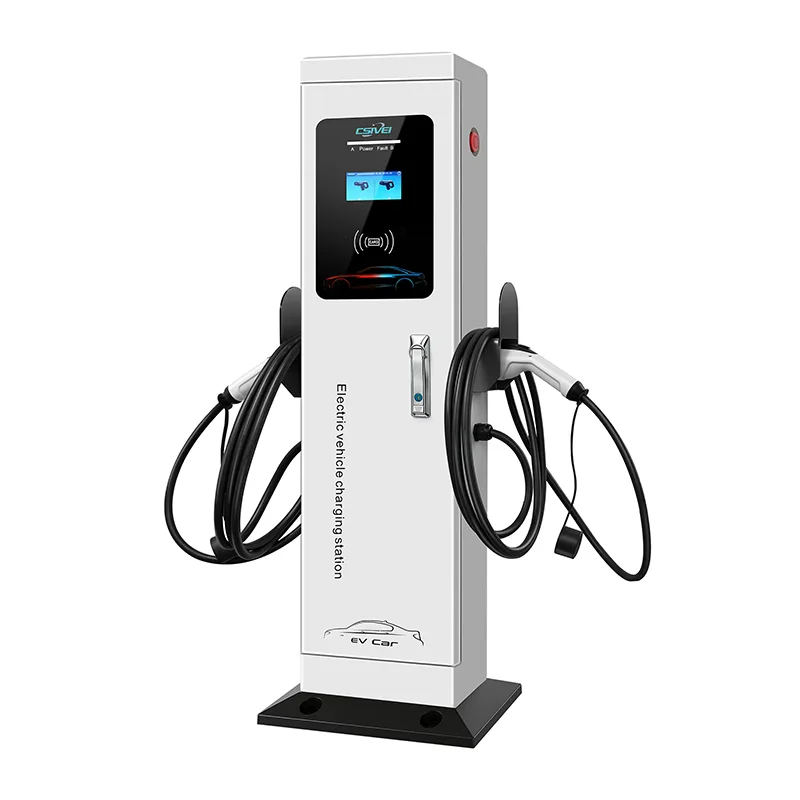

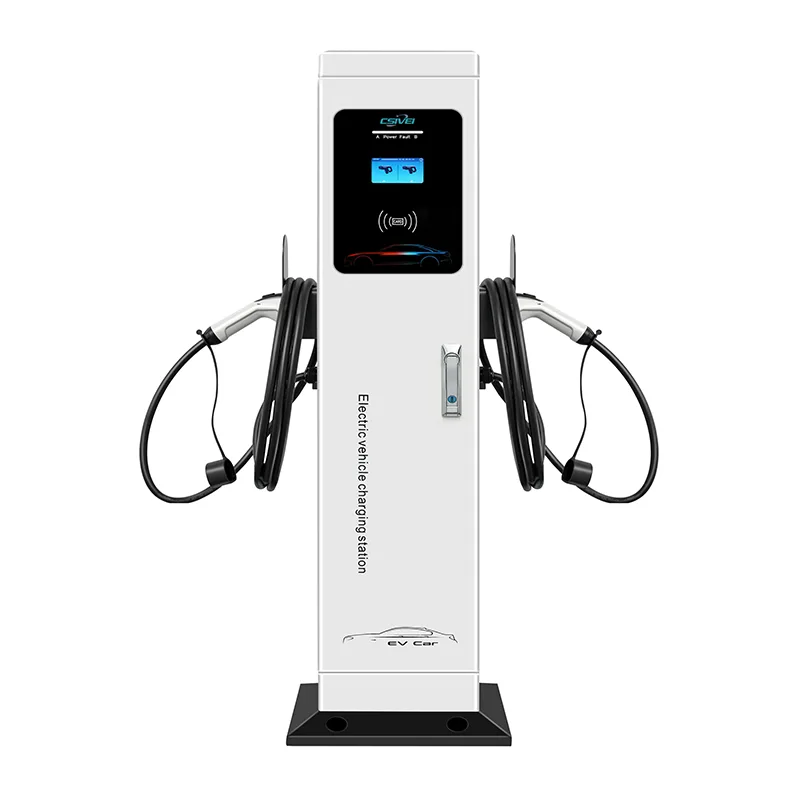

Nabíjacia stanica na striedavý prúd s dvoma pištoľami

Táto stojanová AC nabíjačka podporuje 7 kW, 11 kW alebo 22 kW na zbraň, pričom celkový výkon riadi vstavaný dynamický regulátor zaťaženia. Keď sú zapojené dve vozidlá, dostupný výkon sa inteligentne rozdelí – napríklad model s výkonom 22 kW na zbraň s trojfázovým napájaním 32 A môže dodať 11 kW do každého vozidla súčasne alebo celých 22 kW do jedného vozidla, keď je jedna šachta prázdna. Podstavec sa montuje na betónovú podložku alebo dláždený povrch pomocou štyroch kotevných skrutiek, čím sa eliminuje potreba stenových konštrukcií. Dva samostatné konektory typu 2 s 5-metrovými káblami a samostatnými držiakmi na káble udržujú každú pozíciu upratanú a užívateľsky príjemnú. RFID a autentifikácia založená na aplikácii umožňuje nezávislý prístup a účtovanie za zbraň, zatiaľ čo konektivita OCPP 1.6J integruje obe zbrane ako samostatné nabíjacie body do akéhokoľvek koncového zariadenia siete. Kryt z pozinkovanej ocele s krytím IP55 s odolnosťou proti nárazu IK10 odoláva vonkajším podmienkam celoročne, od -30 °C do +55 °C. Komplexná elektrická bezpečnosť zahŕňa ochranu proti zvyškovému prúdu citlivú na jednosmerný prúd typu A + 6 mA, nadprúdovú, prepäťovú a prepäťovú ochranu na zbraň, plus centrálne núdzové zastavenie. Vďaka konštrukcii s jedným podstavcom a dvomi priehradkami nabíjacia stanica s dvoma pištoľami výrazne znižuje náklady na inštaláciu, kabeláž a údržbu akéhokoľvek projektu s viacerými priehradkami.

Ideálne aplikácie

Tam, kde dlhodobé parkovanie spĺňa potrebu efektívneho obsluhovania viacerých pozícií, nabíjacia stanica s dvojitou zbraňou znižuje náklady na hardvér a inštaláciu na polovicu tým, že nabíja dve vozidlá z jedného samonosného podstavca.

Obytné komunity a bytové komplexy

V prípade nehnuteľností s viacerými obytnými priestormi s vyhradeným vonkajším parkovaním poskytuje jeden podstavec s dvoma zbraňami umiestnený medzi dvoma priradenými rezidenčnými nádvoriami každý osobný nabíjací bod. Obyvatelia sa autentifikujú vlastnou RFID kartou a relácie sa účtujú na jednotlivé účty bytov. Zdieľaný podstavec znamená menej základov a elektrických rozvodov, čím sa znižujú náklady na inštaláciu a vizuálny neporiadok na upravených pozemkoch.

Zamestnanecké parkovisko na pracovisku a v biznis parku

Spoločnosti ponúkajúce nabíjanie elektromobilov ako zamestnanecký benefit môžu z jednej nabíjačky obsluhovať dve susediace parkovacie miesta. Zamestnanci sa pripájajú po príchode a do konca pracovného dňa dostanú plnú platbu. Koncová časť OCPP umožňuje účtovanie podľa jednotlivých používateľov alebo bezplatné prideľovanie, zatiaľ čo pôdorys s dvoma zbraňami udržuje oblasti obehu otvorené. Dynamické vyvažovanie záťaže zaisťuje, že elektrická kapacita miesta nebude nikdy prekročená, aj keď sa pridajú ďalšie nabíjačky.

Hotely, strediská a rekreačné zariadenia

Parkovanie pre hostí v hoteloch a strediskách často obsahuje párové zátoky na otvorených pozemkoch alebo v tieni. Jediná stojaca nabíjačka striedavého prúdu s dvoma pištoľami medzi dvoma pozíciami poskytuje prvotriedne vybavenie pre elektromobily bez toho, aby zapĺňala krajinu. Hostia sa overia pomocou QR kódu alebo kľúča od izby a hotel môže spravovať bezplatné alebo platené poplatky za každé miesto z centrálnej palubnej dosky.

Fleet & Car-Share Depots

Malé až stredne veľké vozové parky prevádzkujúce ľahké elektromobily – ako sú požičovne áut, mestské autobazény alebo firemné služby zdieľania áut – môžu cez noc zaparkovať dve vozidlá na jednu nabíjačku. Plánované nabíjanie prostredníctvom relácií backendových sekvencií na optimalizáciu nákladov na energiu, zatiaľ čo nezávislé meranie podľa jednotlivých pištolí sleduje spotrebu vozidla alebo oddelenia. Voľne stojaci dizajn umožňuje flexibilné zmeny usporiadania podľa vývoja zloženia vozového parku.

Verejné a komunálne pozemky

Parkoviská a zátoky na uliciach môžu zdvojnásobiť pokrytie nabíjaním bez zdvojnásobenia počtu stĺpov. Jeden podstavec medzi dvoma označenými pozíciami pre elektromobily poskytuje čistejšiu scenériu ulíc a menej prekážok pre chodcov. Integrovaná správa káblov udržuje chodníky čisté a duálne nezávislé účtovanie zjednodušuje vymáhanie a výber príjmov.

Technický hlboký ponor

Nabíjacia stanica na striedavý prúd s dvoma pištoľami integruje dva nezávisle ovládané nabíjacie body do jedného kompaktného podstavca, ktorý kombinuje inteligentnú správu napájania s robustným vonkajším dizajnom.

Dvojkanálové inteligentné vyvažovanie záťaže

Palubný ovládač energetického manažmentu monitoruje dostupnú zásobovaciu kapacitu a požiadavky oboch pripojených vozidiel v reálnom čase. Keď je zapojené len jedno vozidlo, do tejto pištole sa dodáva plný menovitý prúd – až 32 A na fázu. Keď sa pripojí druhé vozidlo, ovládač dynamicky rozdelí prúd medzi dve zásuvky. V typickej 22kW trojfázovej konfigurácii s 32A napájaním každá pištoľ dostáva súčasne 11kW (16A na fázu). Systém je možné nakonfigurovať aj so statickým rozdelením alebo pridelením priority, čo v prípade potreby poskytne viac energie určenej pozícii. Tým sa zabráni vypnutiu hlavného ističa a zároveň sa maximalizuje využitie dostupného sieťového pripojenia.

Nezávislé meranie a ovládanie na pištoľ

Každý výstup je považovaný za samostatný nabíjací bod v súlade s IEC 61851-1. Dva vyhradené mikrokontroléry riadia signály Control Pilot a nepretržite komunikujú s palubnou nabíjačkou každého vozidla. Meranie energie na pištoľ používa merače s certifikáciou MID (voliteľné), ktoré poskytujú presnosť na úrovni účtovania pre výnosové aplikácie. Riadenie relé, detekcia porúch a protokolovanie relácie sú úplne nezávislé na kanál, čo znamená, že porucha jednej pištole neovplyvňuje druhú.

Komplexná elektrická ochrana

Nabíjačka obsahuje prúdový chránič typu A s detekciou citlivou na jednosmerný prúd 6 mA podľa IEC 62955, ktorá chráni obe pištole pred striedavými a jednosmernými zemnými zvodovými prúdmi. Pre každý kanál je zabezpečená nezávislá nadprúdová, prepäťová a podpäťová ochrana spolu so zariadeniami na ochranu proti prepätiu. V prípade akéhokoľvek poruchového stavu vyhradené motorizované relé odpojí príslušný výstup v priebehu milisekúnd. Uzamykateľné centrálne tlačidlo núdzového zastavenia umožňuje manuálne odpojenie oboch pištolí.

Robustný podstavec pripravený na vonkajšie použitie

Podstavec je vyrobený z galvanizovanej ocele s UV stabilizovanou práškovou vrstvou, ktorá dosahuje krytie IP55 a IK10. Stĺp sa pripevňuje k betónovej podložke alebo dláždenej ploche pomocou silnej základnej dosky so štyrmi kotviacimi skrutkami. Možnosti spodného a zadného káblového vstupu umožňujú existujúce podzemné potrubie. Ventilovaná konštrukcia kolóny s filtrovanými vypúšťacími zátkami zabraňuje vnútornej kondenzácii. Všetky dosky plošných spojov a konektory sú konformne potiahnuté proti vlhkosti a slanému vzduchu.

Používateľské rozhranie a konektivita

Centrálny 4,3-palcový LED displej alebo voliteľná dotyková obrazovka poskytuje stav relácie pre obe pištole súčasne. Dve čítačky RFID – jedna na každej strane – umožňujú nezávislé overenie používateľa. Možnosti komunikácie zahŕňajú 4G, Wi-Fi a Ethernet. Zabudovaný ovládač podporuje OCPP 1.6J/2.0.1, čo umožňuje hlásenie transakcií podľa pištole, vzdialené spustenie/zastavenie, aktualizácie firmvéru a profily inteligentného nabíjania. Režim offline ukladá transakcie lokálne do vyrovnávacej pamäte a synchronizuje sa, keď sa pripojenie vráti.

Správa káblov

Každá pištoľ je vybavená 5-metrovým káblom typu 2 (voliteľný typ 1). Špeciálne bočné držiaky káblov držia obidva káble nad zemou a sú umiestnené pre jednoduché pripojenie jednou rukou. Dizajn puzdra vedie káble smerom von a nadol, čím zabraňuje zamotaniu medzi dvoma zbraňami a udržiava chodníky v bezpečí.

Energetická integrácia pripravená

Rozhrania Modbus RTU/TCP umožňujú integráciu so systémami správy budov, solárnymi invertormi a batériovým úložiskom. Nabíjačka môže reagovať na signály externého manažmentu záťaže, aby zosúladila nabíjanie s obnoviteľnou výrobou alebo sa vyhla obdobiam špičkového odberu. Vďaka tomu je aktívnym účastníkom širšej energetickej stratégie lokality.

Často kladené otázky

Q1: Môžu sa obe pištole nabíjať na plný výkon súčasne?

Celkový výkon sa riadi dostupnou kapacitou dodávky. V typickej konfigurácii 22 kW na pištoľ s trojfázovým napájaním 32 A môžu obe pištole dodať 11 kW súčasne. Ak je pripojené len jedno vozidlo, dostane celých 22 kW. Náš tím vám pomôže dimenzovať elektrické napájanie tak, aby zodpovedalo vašej cieľovej priepustnosti.

Q2: Môže byť každá zbraň účtovaná nezávisle?

áno. Každý výstup má svoj vlastný merač energie a identitu nabíjacieho bodu OCPP. Backend má dva samostatné nabíjacie body v rámci jednej fyzickej jednotky, čo umožňuje nezávislé účtovanie podľa jednotlivých používateľov, sledovanie relácie a priraďovanie taríf.

Otázka 3: Čo ak sa u jednej pištole vyskytne chyba?

Detekcia porúch a ochrana sú úplne nezávislé pre každú zbraň. Porucha na jednom výstupe ukončí iba túto reláciu; druhý pokračuje normálne v nabíjaní. Centrálne núdzové zastavenie v prípade potreby izoluje obe pištole.

Q4: Aké sú požiadavky na inštaláciu?

Podstavec sa priskrutkuje k rovnej betónovej podložke alebo dláždenej ploche. K vstupnému bodu základovej dosky musí byť vedené vhodné trojfázové alebo jednofázové napájanie. Nie je potrebná žiadna stena ani ďalšia montážna konštrukcia. Poskytujeme podrobné stavebné a elektroinštalácie.

Q5: Môže sa táto nabíjačka používať vonku?

áno. Kryt z pozinkovanej ocele s krytím IP55 a IK10 je určený na trvalú vonkajšiu inštaláciu pri teplotách od -30°C do +55°C. Odoláva dažďu, prachu, UV žiareniu a pobrežnému vzduchu.

Otázka 6: Aké backendové a platobné platformy podporuje?

Nabíjačka je kompatibilná s OCPP 1.6J a 2.0.1 a bola testovaná so všetkými hlavnými platformami pre správu nabíjacej siete. Ak máte vlastný backend, náš tím podpory vám môže pomôcť s integráciou počas uvádzania do prevádzky.

Otázka 7: Aká je údržba v porovnaní s dvoma samostatnými nabíjačkami s jednou pištoľou?

Bežná údržba je znížená na polovicu – jeden podstavec na kontrolu, jedna sada filtrov na čistenie a prístup k jednej hlavnej doske. Predné dvere poskytujú plný prístup ku všetkým servisným častiam. Kľúčové komponenty sú modulárne a vymeniteľné bez demontáže jednotky zo základne.

Zákazník Spotlight

Firemný obchodný park — Zavedenie nabíjania elektromobilov pre zamestnancov

Pozadie

Veľký biznis park, v ktorom sa nachádza viacero technologických a finančných spoločností, plánoval pridať nabíjanie elektromobilov na svojich vonkajších parkoviskách pre zamestnancov. Dopyt zamestnancov rýchlo rástol a tím správy nehnuteľností chcel ponúknuť spoplatnenie ako zamestnaneckú výhodu, pričom náklady na inštaláciu budú zvládnuteľné a zároveň bude zachované upravené parkovacie prostredie.

Výzva

Parkoviská boli rozmiestnené v dlhých radoch párových zátok, pričom každý dvojrad oddeľovali upravené ostrovčeky. Počiatočné návrhy uvažovali o nástennej nabíjačke, ale v dosahu pozícií označených EV neboli žiadne vhodné steny. Uvažovalo sa o jednoplášťových stojanových nabíjačkách, ale vyžadovali by si jeden podstavec na každé pole – čo znamená dva podstavce, dva základy a dva káblové priekopy na každé dva susedné polia. V rozsahu projektu by to výrazne zvýšilo náklady na materiál, prácu a vizuálny neporiadok.

Obmedzenie predstavovala aj elektrická infraštruktúra. Každý privádzací stĺp obsluhoval zónu približne 20 polí. Inštalácia veľkého počtu nabíjačiek na zónu by si vyžadovala starostlivé riadenie záťaže, aby sa predišlo preťaženiu existujúcich obvodov.

Prečo stojace nabíjačky striedavého prúdu s dvoma zbraňami?

Spúšťačom bolo rozloženie párovej šachty. Na spoločnom ostrove medzi dvoma susednými poliami by mohol byť inštalovaný podstavec s dvoma zbraňami, ktorý by slúžil ako z jedného základu, tak z jedného elektrického napájania. To znamenalo:

Jeden podstavec namiesto dvoch na pár pozícií – zníženie hardvéru, základov a času inštalácie o 50 %.

Jeden napájací kábel vedie v dvoch pozíciách a efektívnejšie využíva existujúcu kapacitu podávača.

Čistejší vzhľad krajiny s menším počtom príspevkov.

Dynamické vyvažovanie záťaže zaistilo, že aj keď sa nabíjali dve vozidlá, kombinovaný odber zostal v rámci kapacity okruhu.

Zamestnanci sa overili pomocou svojich firemných prístupových kariet a každá zbraň bola nastavená ako nezávislý fakturačný bod v rámci backendu OCPP. Spoločnosti by mohli dotovať poplatky za svojich vlastných zamestnancov, zatiaľ čo návštevnícke priestory by mohli fungovať na platenom základe – všetko spravované z jednej platformy.

Nasadenie

Štyridsať našich 22 kW stojacich nabíjačiek striedavého prúdu s dvoma pištoľami (typ 2) bolo nainštalovaných v hlavnej parkovacej zóne pre zamestnancov, ktoré obsluhujú 80 vyhradených pozícií pre elektromobily. Každý podstavec bol priskrutkovaný na existujúci upravený ostrovček s napájaním z najbližšieho napájacieho stĺpa. Inštalácia prebiehala postupne počas štyroch víkendov, aby sa predišlo narušeniu parkovania počas pracovných dní. Backend OCPP je integrovaný s prístupovým systémom každej nájomnej spoločnosti, takže zamestnanci jednoducho klepnú na svoje existujúce odznaky RFID.

Výsledky

●  Nabíjacia kapacita EV bola dodaná do 80 pozícií s použitím iba 40 nabíjačiek, náklady na rezacie zariadenie a inštaláciu boli približne o 45 % v porovnaní s alternatívami s jednou pištoľou.

●  Spätná väzba zamestnancov bola prevažne pozitívna, pričom spoplatnenie bolo uvádzané ako špičkové vybavenie na pracovisku.

●  Správa majetku nehlásila žiadne problémy s elektrickou kapacitou vďaka dynamickému vyrovnávaniu záťaže, ktoré udržalo špičkový dopyt na okruh v rámci limitov.

●  Čistá a prehľadná inštalácia zachovala estetický vzhľad parkovania a spĺňala architektonické pravidlá parku.

●  Po úspechu tohto zavedenia odvtedy obchodný park pridal nabíjačky s dvoma pištoľami do dvoch ďalších parkovacích zón s rovnakými špecifikáciami.
