Nabíjacia stanica pre elektrické autá s dvoma zbraňami

Kvalitná nabíjacia stanica pre elektrické autá s dvoma pištoľami od CSIVEI, navrhnutá pre konfigurácie 7 kW až 22 kW na zbraň, priamo obsluhuje dve susediace parkovacie miesta z jedného šasi, čím sa počet nástenných jednotiek potrebných na jeden parkovací rad znižuje na polovicu.

Integrovaný dynamický manažment zaťaženia automaticky uprednostňuje jedno auto, keď je sám, a rovnomerne rozdeľuje kapacitu, keď sa obe nabíjajú.

Každá pištoľ funguje ako nezávislý nabíjací bod s vlastným meračom energie, čítačkou RFID a backendovou identitou OCPP 1.6J, čo umožňuje samostatné účtovanie a riadenie prístupu pre každú pozíciu.

Oceľový kryt s práškovým nástrekom IP55 odoláva vonkajším podmienkam od -30 °C do +55 °C, s elektronikou s konformným povrchom pre vlhké alebo prašné prostredie. Dva 5-metrové káble typu 2 s vyhradenými bočnými puzdrami udržujú konektory v poriadku a mimo zeme. Komplexná elektrická bezpečnosť – vrátane ochrany proti zvyškovému prúdu citlivej na jednosmerný prúd typu A + 6mA, nadprúdovej a prepäťovej ochrany – sa aplikuje nezávisle na každom výstupe.

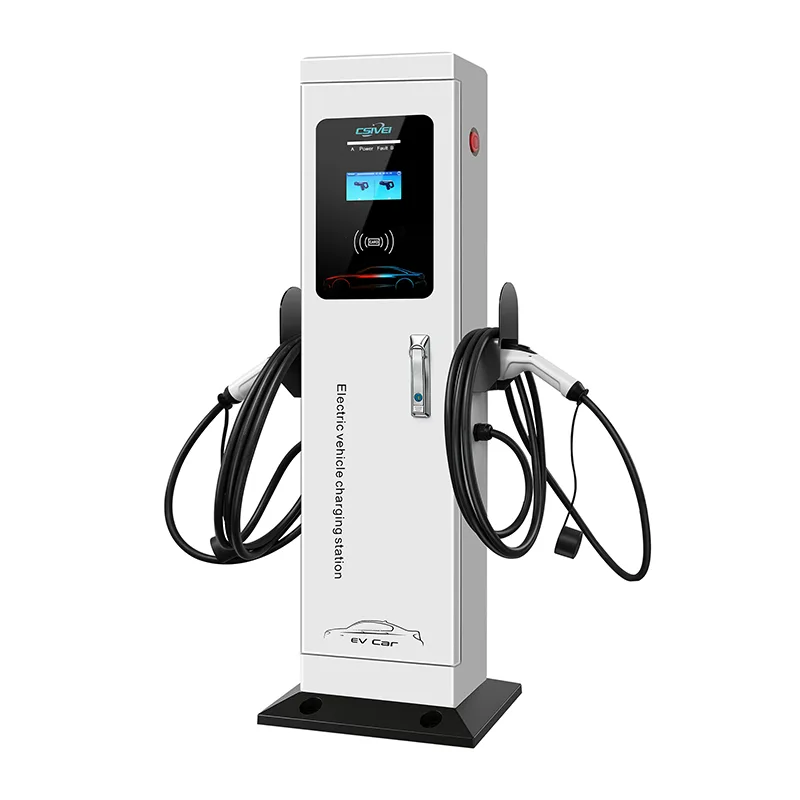

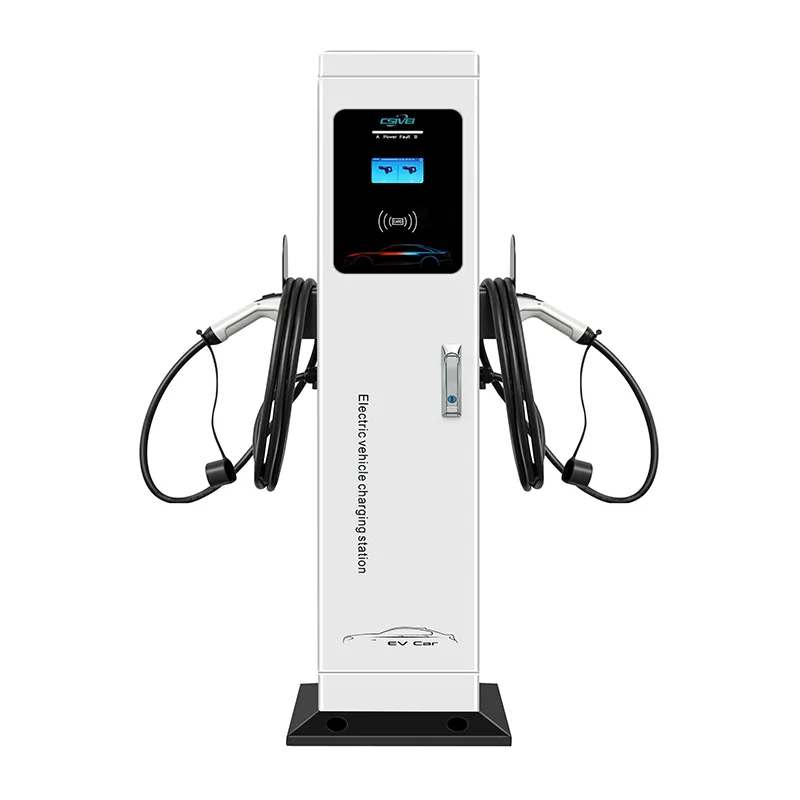

Pre miesta bez vhodných stien umožňuje voliteľný stojanový stĺp nasadiť tú istú jednotku ako tenkú, voľne stojacu nabíjačku, čím sa zjednocuje špecifikácia produktu na akomkoľvek mieste.

Aplikácie produktov

Keď sa počíta každý štvorcový meter steny a podlahy, nabíjacia stanica pre elektromobily Dual-Gun zdvojnásobí nabíjaciu kapacitu z jedného montážneho bodu. Je to logická voľba pre spárované parkovacie miesta, kde je potrebné optimalizovať priestor, elektrickú kapacitu a rozpočet.

Obytné komunity a bytové komplexy

Na spoločnom podzemnom alebo krytom parkovisku môžu obyvatelia s dvoma susediacimi pozíciami zdieľať jednu nabíjačku s dvoma zbraňami namontovanú na stredovom stĺpe alebo bočnej stene. Každý používateľ má vyhradenú zbraň prepojenú so svojou osobnou kartou RFID a fakturačným účtom. Budova získava maximálne pokrytie EV z minimálnych elektrických nábehov, zatiaľ čo dynamické vyrovnávanie záťaže udržiava celkový dopyt bezpečne v rámci limitu ponuky budovy.

Zamestnanecké parkovisko na pracovisku a v biznis parku

Zamestnávatelia môžu obslúžiť dve vozidlá zamestnancov na jednu nabíjačku, čím sa dramaticky zníži počet nástenných jednotiek pozdĺž obvodov parkovísk. Zamestnanci sa pripájajú na celý pracovný deň a nabíjačka inteligentne zdieľa energiu. Platforma OCPP umožňuje spoločnosti ponúkať nabíjanie ako bezplatné vybavenie alebo fakturáciu pre používateľa, všetko spravované na diaľku.

Maloobchod, pohostinstvo a priestory pre voľný čas

Hotely, nákupné centrá a telocvične môžu hosťom poskytnúť nabíjanie na dvoch označených miestach z jednej nástennej jednotky blízko vchodu alebo pozdĺž steny parkovacej paluby. Čistá, kompaktná inštalácia ponecháva viac miesta na stene pre označenie alebo prístup pre chodcov. Hostia začínajú reláciu pomocou QR kódu alebo hotelovej kľúčovej karty a každý záliv sa účtuje samostatne.

Fleet Base & Car-Share Hubs

Malé flotily – ako sú dodávky alebo kontajnery na zdieľanie áut – ktoré sa vracajú do skladu s obvodovými stenami alebo konštrukčnými stĺpmi, môžu použiť nástenné nabíjačky s dvoma zbraňami na obsluhu dvoch vozidiel na jednotku. Plánované nabíjanie cez backend rozloží sedenia počas noci vozového parku, čím sa zníži špičkové zaťaženie. Jednoduchá montáž na stenu zabraňuje nebezpečenstvu zakopnutia a neporiadku v oblastiach pohybu vozidla.

Zmiešané miesta na stene a podstavci

V prípade povrchových pozemkov bez stien umožňuje voliteľná súprava podstavca umiestniť identické nabíjačky s dvoma zbraňami na tenké stĺpy medzi pármi pozícií. Jeden projekt môže používať nástenné jednotky pozdĺž okrajov budov a podstavcové jednotky v otvorených radoch, všetky spravované ako jedna jednotná rodina nabíjačiek. Tým sa znižuje zložitosť obstarávania a rozmanitosť náhradných dielov.

Technický hlboký ponor

Kvalitná nabíjacia stanica do auta s dvoma zbraňami integruje dva nezávislé, plne merané nabíjacie body do jedného kompaktného šasi, navrhnuté pre efektívnu inštaláciu a dlhodobú spoľahlivosť.

Dvojkanálová inteligentná distribúcia energie

Palubný ovládač monitoruje celkovú dostupnú kapacitu siete a dopyt oboch pripojených vozidiel v reálnom čase. Každá pištoľ je v súlade s IEC 61851-1 Režim 3 s nezávislou komunikáciou Control Pilot. Keď sa obe autá nabíjajú, systém dynamicky rozdeľuje menovitý prúd – napríklad 32A trojfázové napájanie súčasne dodáva 11 kW na zbraň. Ak je pripojené len jedno vozidlo, celých 22 kW (alebo 7 kW, v závislosti od modelu) smeruje na tento jediný výstup. Statické rozdelenie alebo prideľovanie na základe priorít je možné nakonfigurovať aj cez backend.

Nezávislé meranie, prístup a ovládanie

Každá nabíjacia zásuvka má vlastný merač energie s certifikáciou MID (voliteľné) a čítačku RFID ISO 14443. To znamená, že dvaja používatelia sa môžu autentifikovať, spustiť a zaplatiť za nabíjanie nezávisle, bez rušenia. Riadiaca doska zaobchádza s každou pištoľou ako so samostatným nabíjacím bodom OCPP, pričom poskytuje protokoly transakcií pre jednotlivé pozície, diaľkové spustenie/zastavenie a diagnostiku porúch.

Vrstvená elektrická bezpečnosť na záliv

Každý výstup využíva vyhradený prúdový chránič typu A plus 6mA DC-citlivú ochranu podľa IEC 62955, ktorá zaisťuje bezpečné odpojenie aj v prípade hladkého jednosmerného zemného úniku. Nadprúdová, prepäťová a prepäťová ochrana sú duplikované pre každú pištoľ. Ak sa vyskytne chyba na jednej strane, ukončí sa iba táto relácia; druhý pokračuje bez ovplyvnenia. Uzamykateľné núdzové zastavenie na prednom paneli mechanicky izoluje oba výstupy súčasne.

Hardvér a odolnosť voči životnému prostrediu

Kryt je vyrobený z pozinkovanej ocele s UV stabilizovaným práškovým náterom s krytím IP55 a IK10. Bezpečne sa montuje na betón, tehlu alebo konštrukčnú oceľ pomocou viacbodovej konzoly navrhnutej tak, aby udržala váhu blízko steny. Jednotka pracuje od -30°C do +55°C. Vnútorná elektronika je konformne potiahnutá a dizajn filtrovanej ventilácie zabraňuje vniknutiu prachu a zároveň umožňuje rozptyl tepla.

Používateľské rozhranie a inteligentné pripojenie

Vysoko viditeľný stavový krúžok LED na pištoli poskytuje vodičom okamžité vizuálne potvrdenie. Možnosti pripojenia zahŕňajú Wi-Fi, Ethernet a 4G s podporou OCPP 1.6J/2.0.1 ako štandard. Lokálne offline ukladanie do vyrovnávacej pamäte zaisťuje, že sa nestratia žiadne údaje o transakciách. Systém podporuje inteligentné plány nabíjania, integráciu solárnej vlastnej spotreby cez Modbus RTU/TCP a dynamické riadenie záťaže na viacerých nabíjačkách na mieste.

Správa káblov a ergonómia

Každá pištoľ je vybavená 5-metrovým viazaným káblom typu 2 (dostupný typ 1) s ergonomickým konektorom. Nezávislé bočné držiaky udržujú oba káble mimo podlahy, keď sa nepoužívajú, čím sa znižuje riziko opotrebenia a zakopnutia. Umiestnenie puzdra vedie káble čisto preč od dverí vozidla.

Voliteľná prestavba podstavca

Pre umiestnenie mimo stien je ponúkaný stojanový stĺp z pozinkovanej ocele. Používa rovnaké montážne rozhranie ako nástenná inštalácia, nevyžaduje žiadne vnútorné úpravy. Podstavec integruje vedenie káblov a robustnú podlahovú dosku, čo umožňuje, aby jeden model nabíjačky obsluhoval každé parkovacie usporiadanie na mieste.

Často kladené otázky

Q1: Môžu sa obe pištole nabíjať maximálnym menovitým výkonom súčasne?

Áno a nie – závisí to od vášho elektrického napájania. Ak je zásoba dostatočná pre súčet oboch zbraní, môžu nabíjať na plný výkon súčasne. Vo väčšine inštalácií s obmedzeným napájaním (napr. 32A trojfázový pre 22kW na model pištole) však dynamické riadenie záťaže rozdeľuje výkon – zvyčajne 11kW na pištoľ, keď sú obe obsadené. Keď je zapojené len jedno vozidlo, dostane celých 22 kW.

Otázka 2: Účtujú sa tieto dve nabíjacie zásuvky nezávisle?

Absolútne. Každá zbraň má svoj vlastný merač energie a ID bodu OCPP. Vaša backendová platforma uvidí dva oddelené nabíjacie body, čo vám umožní nastaviť rôzne tarify, zoznamy prístupov používateľov a fakturačné účty pre každú pozíciu.

Otázka 3: Čo sa stane, ak má jedna strana poruchu, zatiaľ čo druhá sa nabíja?

Bezpečnosť je úplne nezávislá. Porucha na pištoli A ukončí iba túto reláciu; Pištoľ B pokračuje v nabíjaní bez prerušenia. Tlačidlo núdzového zastavenia v prípade potreby oboje mechanicky izoluje.

Q4: Aký druh steny potrebujem na inštaláciu?

Konzola je určená pre masívne betónové, tehlové alebo konštrukčné oceľové stĺpy. Poskytujeme úplnú montážnu šablónu a špecifikácie kotvy. Ak nie je k dispozícii vhodná stena, voliteľná súprava podstavca z nej urobí voľne stojacu nabíjačku.

Otázka 5: Môže sa táto nabíjacia stanica pre elektrické autá s dvoma zbraňami používať vonku?

áno. Jeho hodnotenie IP55 a IK10 znamená, že je skonštruovaný pre trvalé vonkajšie vystavenie, dažďu, prachu a UV žiareniu. Funguje pri teplotách od -30°C do +55°C, vďaka čomu je vhodný takmer do každého podnebia.

Otázka 6: Ako funguje možnosť podstavca?

Podstavec je stĺp namontovaný na podlahe, ku ktorému sa pripája rovnaká nabíjacia jednotka. Nie sú potrebné žiadne interné hardvérové ​​zmeny. Je ideálny pre otvorené parkoviská a umožňuje vám kombinovať nástenné a stojanové nabíjačky v rámci jedného projektu pomocou jedného typu produktu.

Q7: Aká údržba je potrebná?

Bežná údržba zahŕňa každoročnú kontrolu káblov, konektorov a krytu. Predný kryt sa otvára pre úplný prístup a modulárny dizajn umožňuje rýchlu výmenu komponentov, ako sú dosky RFID alebo relé. Mať dve pištole v jednej jednotke znamená menej celkového hardvéru na údržbu v porovnaní s dvomi samostatnými jednozbraňovými nabíjačkami.

Q8: Môžem ho integrovať s mojimi solárnymi panelmi alebo systémom riadenia energie?

áno. Nabíjačka podporuje inteligentné nabíjacie profily Modbus RTU/TCP a OCPP. Môže sa nabíjať iba vtedy, keď je k dispozícii prebytok solárnej energie, alebo sa môže riadiť harmonogramom, aby ste sa vyhli poplatkom za špičku.

Zákazník Spotlight

Moderná obytná veža – optimalizácia obmedzeného podzemného parkovania

Pozadie

Výšková obytná budova v hustom centre mesta ponúkala dve úrovne podzemného parkovania pre svojich 150 bytov. Výbor vlastníkov chcel pridať nabíjanie EV pre obyvateľov, ale garáž už bola plne pridelená s tesným tandemom a vedľa seba. Strata akéhokoľvek parkovacieho miesta pre nabíjaciu infraštruktúru neprichádzala do úvahy.

Výzva

Dispozícia parkoviska pozostávala z úzkych polí usporiadaných v pároch pozdĺž konštrukčných stĺpov a obvodových múrov. Nabíjačky stojace na podlahe boli nemožné - blokovali by dvere alebo zasahovali do už tak minimálnej šírky uličky. Nástenné nabíjačky s jednou pištoľou by vyžadovali jednu jednotku na pozíciu, čo znamená dve fyzické nabíjačky, dve vedenia napájacích káblov a dva montážne body na stenu pre každý pár susedných pozícií. Elektrická miestnosť mala tiež obmedzenú voľnú kapacitu, takže riadenie záťaže bolo kritické.

Prečo si vybrať nabíjaciu stanicu pre elektrické autá s dvoma zbraňami?

Dizajn párovej šachty sa perfektne hodil ku konceptu dvoch zbraní. Namontovaním jednej nástennej nabíjačky s dvoma zbraňami na stĺp medzi dvoma susednými rezidenčnými priestormi by budova mohla slúžiť dvom vozidlám z jedného elektrického napájania a jedného montážneho bodu. To okamžite znížilo počet potrebných nabíjačiek, napájacích zdrojov a nástenných držiakov na polovicu v porovnaní s jednotkami s jednou pištoľou.

Dynamické zdieľanie záťaže vyriešilo problém s kapacitou. Dokonca aj v špičkových hodinách, keď sa susedia vrátili domov približne v rovnakom čase, nabíjačka rozdelila svoje 32A napájanie medzi dve autá, takže celkové zaťaženie bolo predvídateľné. Ak bol jeden obyvateľ preč, druhý dostal plnú rýchlosť nabíjania.

Kontrola prístupu bola na zbraň: každý obyvateľ mal RFID kartu prepojenú so svojím účtom v byte. Backend OCPP im vyúčtoval priamo ich vlastnú spotrebu, vďaka čomu je to rovnako spravodlivé ako jednotlivé elektromery.
