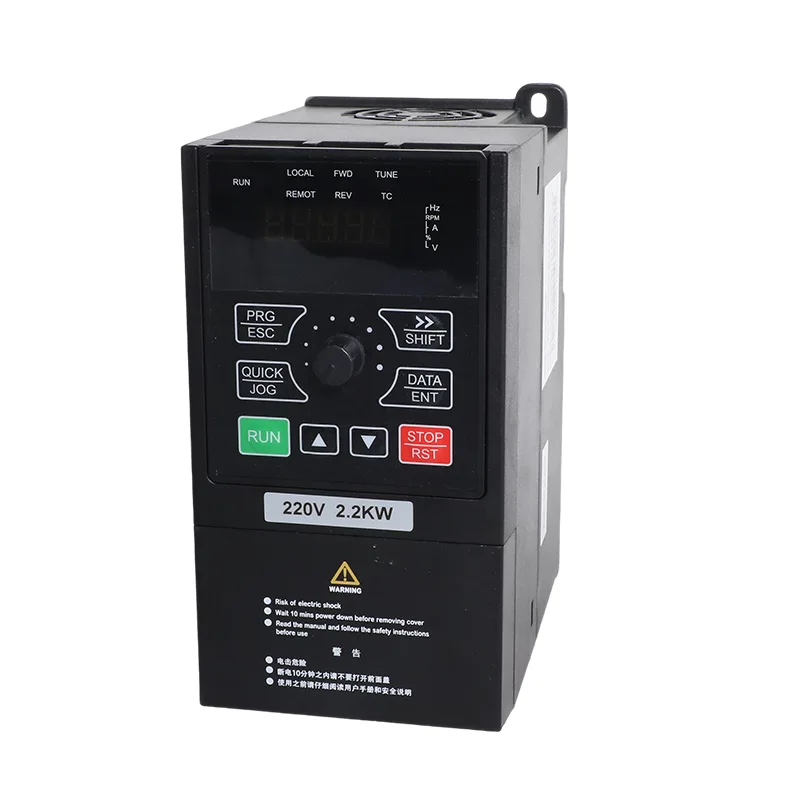

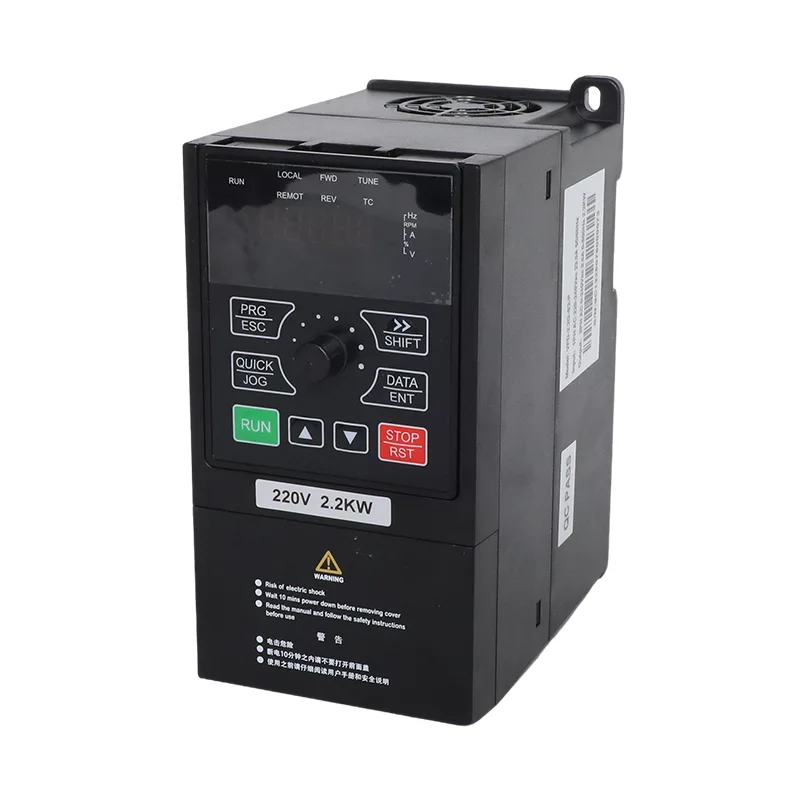

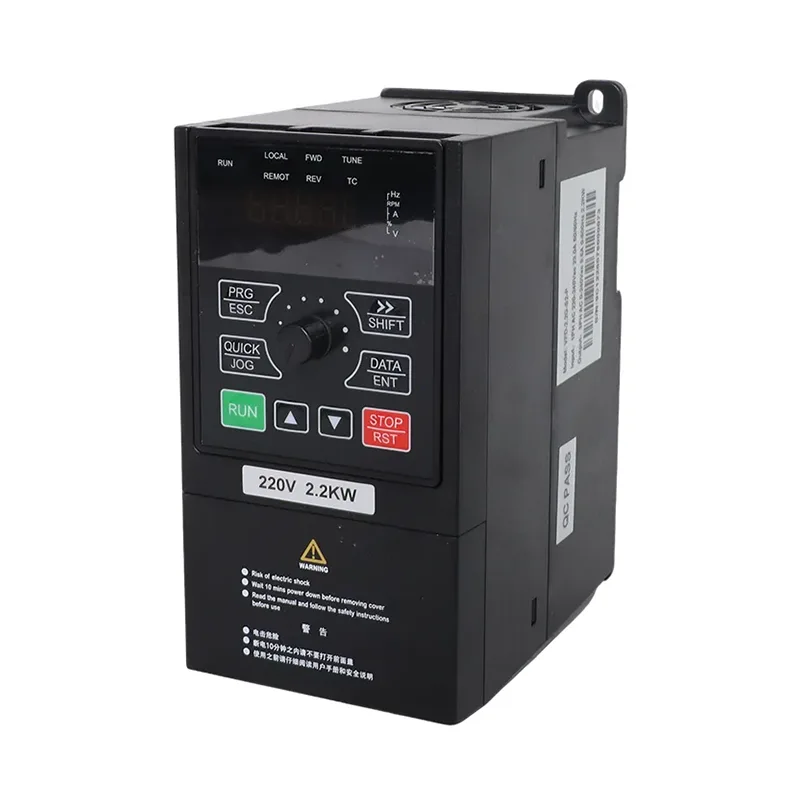

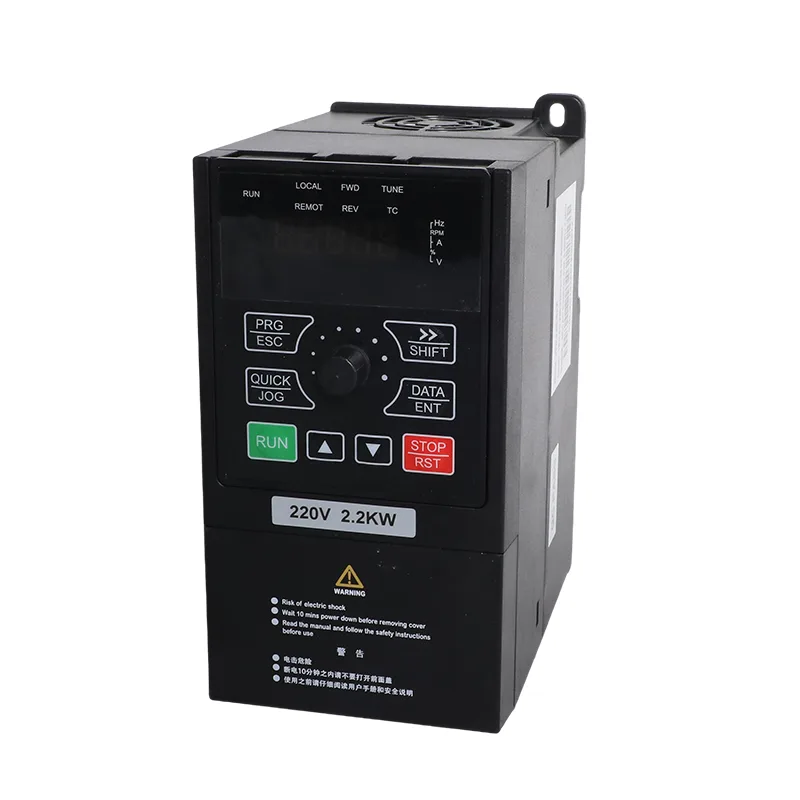

7,5 kW/11 kW 3-fázové solárne čerpadlo 380 V a univerzálny invertor VFD

Séria CSIVEI iMaster VFD-PC10 zahŕňa modely VFD-PC10-7.5G-T4 a VFD-PC10-11G-T4-MK pre trojfázové 380 V aplikácie. Uvedené výstupné prúdy sú 17 A pre 7,5 kW model a 25 A pre 11 kW model. Obidve menovité hodnoty sa používajú v solárnych čerpacích systémoch a kompatibilných aplikáciách priemyselných motorov v závislosti od elektrických špecifikácií zvoleného pohonu.

V režime solárneho čerpadla 7,5kW/11kW 3-fázové 380V solárne čerpadlo a univerzálny invertor VFD využíva jednosmerný prúd z fotovoltaického poľa a využíva sledovanie maximálneho bodu výkonu (MPPT) na riadenie motora podľa dostupného solárneho príkonu. V režime na všeobecné použitie poskytuje ovládanie motora s premenlivou frekvenciou pre kompatibilné čerpadlá a iné zariadenia. Prevádzkový režim sa volí pomocou parametra P8-00 podľa požadovanej aplikácie a dodanej konfigurácie.

V porovnaní so základným regulátorom otáčok motora, uvedené funkcie PC10 zahŕňajú aj monitorovanie hladiny vody, detekciu nedostatočného zaťaženia a hlásenie porúch sondy. Tieto funkcie sú relevantné pre čerpacie systémy, kde je potrebné prostredníctvom pohonu monitorovať zdroj vody, zásobník a prevádzku čerpadla.

Špecifikácie modelu

Vyberte si model porovnaním menovitého prúdu motora s menovitým výstupným prúdom meniča, namiesto toho, aby ste sa spoliehali len na výkon motora. Pred inštaláciou si overte presnú príponu modelu, požiadavky na vstupné napätie a príslušné údaje na typovom štítku.

Odporúčaná konfigurácia solárneho poľa

Nižšie uvedené referenčné konfigurácie zobrazujú množstvá modulov uvedené pre dva menovité hodnoty meničov. Poskytujú východiskový bod pre návrh FV systému; konečné usporiadanie musí byť overené podľa elektrických údajov zvoleného modulu, minimálnej teploty miesta a požiadaviek na čerpanie.

Tabuľka C. Všeobecné špecifikácie (rovnaké pre celý rad iMaster)

Prevádzka solárneho čerpadla a zálohovanie siete

Informácie o sérii PC10 popisujú automatickú prevádzkovú postupnosť pre inštalácie nakonfigurované na solárne a sieťové napájanie. V dokumentovanej konfigurácii volí parameter P8-15 správanie sa režimu napájania. Keď je P8-15 nastavený na 0, pohon pracuje na solárnej energii, ak je k dispozícii, a využíva sieť podľa nakonfigurovanej logiky slabého svetla a prepínania.

Dodané informácie o parametroch uvádzajú P8-16 ako interval prevádzky siete s predvolenou hodnotou 60 minút a P8-17 ako oneskorenie spojené s návratom do solárnej prevádzky s predvolenou hodnotou 4 sekundy. Pred uvedením do prevádzky overte podporovanú sekvenciu a predvolené nastavenia parametrov oproti príručke pre presný model a verziu firmvéru.

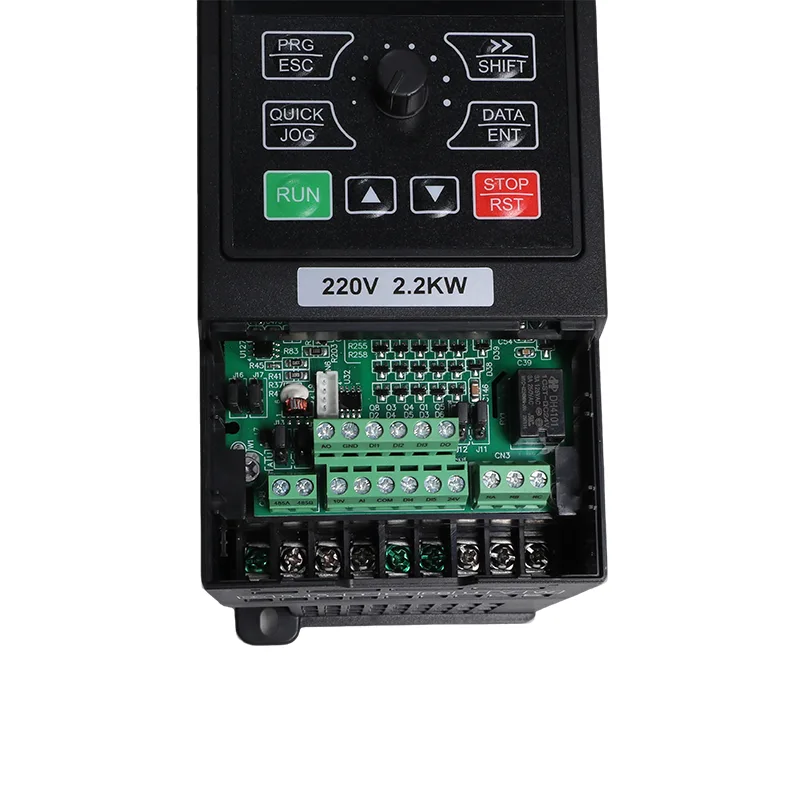

V prípade systému, ktorý používa záložný zdroj striedavého prúdu, sa zapojenie a usporiadanie prepínania musia riadiť príslušnou schémou zapojenia. Potvrďte, či je potrebné externé spínacie zariadenie; nepredpokladajte, že každú funkciu prepínania zdroja vykonáva iba menič.

Kontrola hladiny vody a monitorovanie sondou

V prípade systémov spoločného zásobovania vodou, zavlažovania a akvakultúry môže prevádzka čerpadla závisieť od hladiny vody v zásobnej nádrži a od dostupnosti vody pri zdroji. Uvedené parametre PC10 poskytujú funkcie súvisiace s detekciou hladiny vody, monitorovaním nedostatočného zaťaženia a diagnostikou poruchy sondy.

Detekcia hladiny nádrže

Dodané informácie o parametroch identifikujú P8-18 pre detekciu hladiny vody AI, P8-19 pre prah úplnej hladiny a P8-20 pre oneskorenie spánku. Nakonfigurovaný signál hladiny a prahová hodnota určujú, ako pohon reaguje na monitorovaný stav nádrže. Typ snímača, zapojenie a aktuálna riadiaca sekvencia by sa mali riadiť príslušnou schémou zapojenia a pokynmi pre parametre.

Zdroj-voda a monitorovanie nedostatočného zaťaženia

Informácie o ochrane zdroja a vody používajú P8-24 pre úroveň detekcie nedostatočného zaťaženia, P8-25 pre čas detekcie a P8-26 pre nastavenie resetovania. Tieto parametre sú dôležité tam, kde sa zníženie zaťaženia motora používa na identifikáciu možného nedostatku vody alebo súvisiaceho stavu čerpadla.

Hlásenie porúch sondy

Dodávaný zdroj identifikuje P8-22 ako prah monitorovania poškodenia sondy a E43 ako zodpovedajúcu indikáciu poruchy sondy. Pri konfigurácii alebo odstraňovaní problémov systému potvrďte definíciu alarmu a podmienky detekcie v príslušnej príručke k modelu.

Funkcie hladiny vody a nedostatočného zaťaženia závisia od správneho výberu snímača, inštalácie a nastavenia parametrov. Mali by byť uvedené do prevádzky a testované za podmienok uvedených v dokumentácii k produktu.

Kontinuita riadenia a vzdialené monitorovanie

Dodávané informácie o sérii PC10 uvádzajú, že príkazy panela a komunikačné príkazy možno zachovať počas cyklu napájania. Skutočné správanie pri reštarte by sa malo skontrolovať v porovnaní s nakonfigurovaným zdrojom príkazov, parametrami reštartu a bezpečnostnými požiadavkami aplikácie.

Ako komunikačné rozhranie je uvedené RS485 Modbus RTU. Zdroj identifikuje parameter monitorovania U0-49 ako stav režimu napájania, pričom 0 označuje prevádzku siete a 1 označuje solárnu prevádzku. Tieto informácie môže použiť kompatibilný monitorovací systém po potvrdení definície registra a dostupných stavových hodnôt v príslušnej komunikačnej dokumentácii.

Diaľkové monitorovanie je užitočné, keď pohon pracuje vo vodnej nádrži, zavlažovacej stanici alebo inom mieste, kde nie je riadiaca jednotka nepretržite obsluhovaná. Je potrebné otestovať nastavenie komunikácie, aby sa potvrdilo, že zobrazený stav zodpovedá skutočnému prevádzkovému stavu.

Prevádzka meniča na všeobecné použitie

V režime na všeobecné použitie poskytuje menič riadenie motora s premenlivou frekvenciou pre kompatibilné zariadenia. Uvedené spôsoby riadenia sú bezsenzorové vektorové riadenie (SVC) a V/F riadenie s ďalšími funkciami vrátane zabudovaného PID, nastaviteľného zrýchlenia a spomalenia, JOG riadenia a komunikácie Modbus RTU.

Konfiguráciu na všeobecné použitie možno zvážiť pre kompatibilné aplikácie, ako je odvodňovanie baní, potláčanie prachu z lomu, priemyselné obehové a procesné čerpadlá. Model musí zodpovedať menovitému prúdu motora, charakteristikám zaťaženia, požiadavkám na zrýchlenie a prevádzkovej prevádzke.

Parameter P8-00 je v dodaných informáciách identifikovaný ako parameter voľby prevádzkového režimu. Režim by mal byť nakonfigurovaný podľa aktuálnej aplikácie a pokynov pre dodaný model. Akákoľvek zmena medzi solárnym čerpadlom a všeobecnou prevádzkou sa musí riadiť predpísaným postupom nastavenia parametrov a uvedením do prevádzky.

Typické aplikácie

1. Zásobovanie obce a obce vodou

Pre čerpanie vrtnej alebo riečnej vody do distribučnej nádrže možno solárnu prevádzku pohonu a uvedené funkcie monitorovania hladiny považovať za súčasť návrhu systému. Výkon motora, čerpacia výška, požadovaný objem vody a ovládanie hladiny v nádrži by sa mali definovať pred výberom pohonu.

2. Závlahové družstvá a spoločné čerpacie stanice

Spoločné zavlažovacie systémy môžu využívať centrálne čerpadlo na zásobovanie viacerých polí alebo zavlažovacích zón. Výber by mal odrážať požadovaný prietok, celkovú dynamickú výšku, denný prevádzkový plán a dostupnosť solárnej energie alebo energie zo siete.

3. Farmy rýb a kreviet

Výmenné a obehové čerpadlá na miestach akvakultúry môžu využívať reguláciu s premenlivou frekvenciou, ak je usporiadanie motora a čerpadla kompatibilné. Požadovaný plán čerpania a kontroly vodného hospodárstva by sa mali zvážiť spolu s napájaním miesta.

4. Vodné hospodárstvo v baniach a lomoch

Vo všeobecnom režime môže byť pohon vyhodnotený z hľadiska kompatibilného zariadenia na odvodňovanie baní, hospodárenie s pitnou vodou a čerpacie zariadenie na potláčanie prachu. Overte menovitý výkon motora, podmienky zaťaženia, požiadavky na prostredie a požadovanú metódu riadenia pre konkrétnu inštaláciu.

5. Priemyselná cirkulácia a chladenie

Konfiguráciu na všeobecné použitie možno zvážiť pre kompatibilnú cirkuláciu procesnej vody, doplňovanie chladiacej veže a iné priemyselné čerpacie úlohy. Požadovaný prietok, prevádzkový tlak a charakteristiky motora by sa mali vyhodnotiť ako súčasť návrhu systému.

Technické špecifikácie

Kryt má krytie IP20 a neposkytuje ochranu proti vniknutiu vody. Menič by mal byť inštalovaný vo vhodnom vnútornom prostredí alebo v ochrannom kryte s primeraným vetraním a v súlade s jeho požiadavkami na teplotu, vlhkosť a inštaláciu.

Často kladené otázky

1. Koľko FV poľa je uvedené pre 11 kW model?

Dodávané referenčné konfigurácie špecifikujú tri reťazce s 18 modulmi s výkonom 250 Wp alebo tri reťazce s 15 modulmi s výkonom 300 Wp. Tieto usporiadania zodpovedajú 54 modulom alebo 45 modulom a vypočítanému menovitému výkonu poľa 13,5 kWp v oboch prípadoch. Konečný návrh reťazca musí byť overený podľa údajového listu modulu, minimálnej teploty miesta a limitov jednosmerného napätia meniča.

2. Znamená hodnota 65 dBA, že je potrebný akustický kryt?

Dodávaná špecifikácia uvádza maximálnu hladinu hluku 65 dBA. Či je potrebná dodatočná akustická úprava, závisí od miesta inštalácie, akustiky miestnosti, prevádzkového zariadenia a platných požiadaviek na hluk. Pri umiestňovaní meniča v obývanej budove alebo v uzavretej miestnosti s vybavením zvážte prostredie inštalácie.

3. Môže jeden pohon prevádzkovať niekoľko čerpadiel?

Konfigurácia na všeobecné použitie by mala zodpovedať celkovému zaťaženiu a podporovanej metóde riadenia. V prípade aplikácií s vektorovým riadením potvrďte príslušné usporiadanie motora v príručke. Prevádzka viacerých motorov z jedného pohonu vyžaduje, aby kombinovaný prúd zostal v rámci menovitého výkonu pohonu a aby mal každý motor vhodnú ochranu proti preťaženiu. Postupujte podľa pokynov výrobcu pre zvolený režim ovládania.

4. Ako možno monitorovať aktuálny zdroj energie?

Dodaná informácia identifikuje parameter monitorovania U0-49 ako indikátor režimu napájania, pričom 0 predstavuje sieťovú prevádzku a 1 predstavuje solárnu prevádzku. Parameter je možné čítať cez Modbus RTU, ak je podporovaný. Pred integráciou registra do vzdialeného monitorovacieho systému potvrďte definíciu registra a nastavenia komunikácie podľa príslušnej príručky.

5. Aká bežná údržba je potrebná?

Chráňte chladič a chladiaci ventilátor pred prachom, skontrolujte svorky a káblové spojenia podľa plánu údržby a monitorujte okolitú teplotu a ventiláciu. Uvedený rozsah prevádzkových teplôt je -10 °C až 50 °C, so znížením výkonu nad 40 °C. Dodávané výškové navádzanie tiež špecifikuje zníženie výkonu nad 1000 m. Dodržiavajte presné pokyny modelu pre intervaly kontrol a postupy údržby.

6. Je tento invertor obmedzený na solárne čerpanie?

Nie. Dodávané informácie o sérii PC10 uvádzajú režim solárneho čerpadla a režim univerzálneho invertora. Prevádzka solárneho čerpadla zahŕňa MPPT a zdokumentované ochranné funkcie súvisiace s čerpaním, zatiaľ čo prevádzka na všeobecné účely podporuje riadenie motora SVC alebo V/F, PID a Modbus RTU. Parameter P8-00 je identifikovaný ako parameter voľby režimu. Potvrďte povolené nastavenie a postup zmeny režimu v príručke pre konkrétny model.
