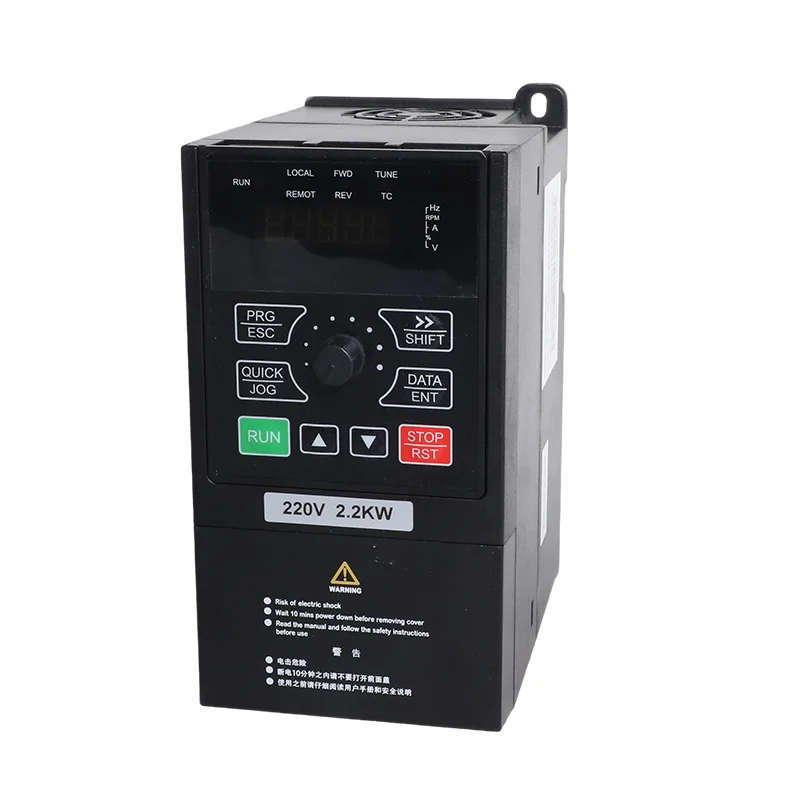

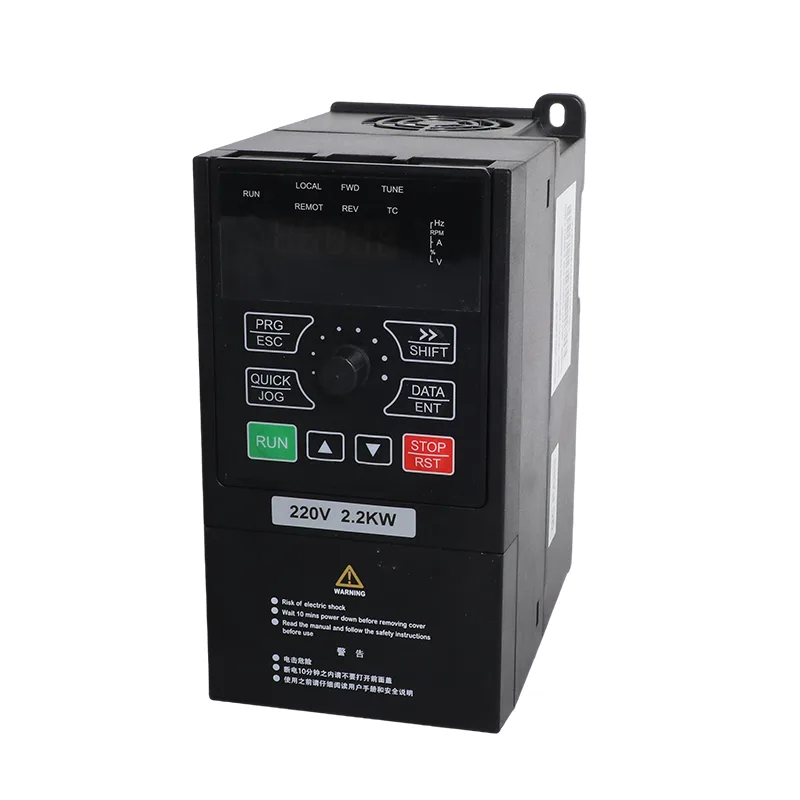

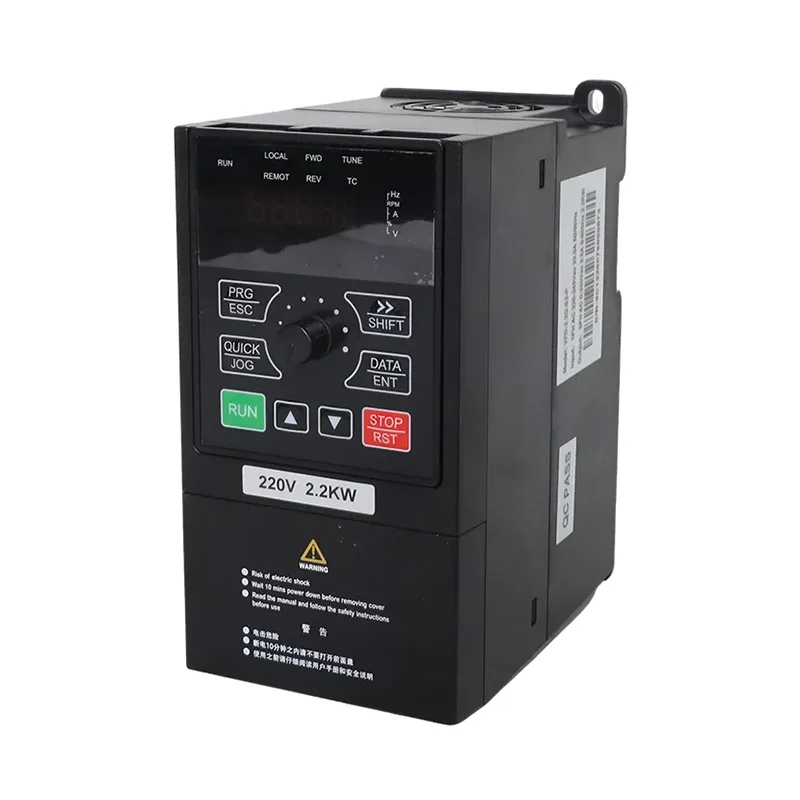

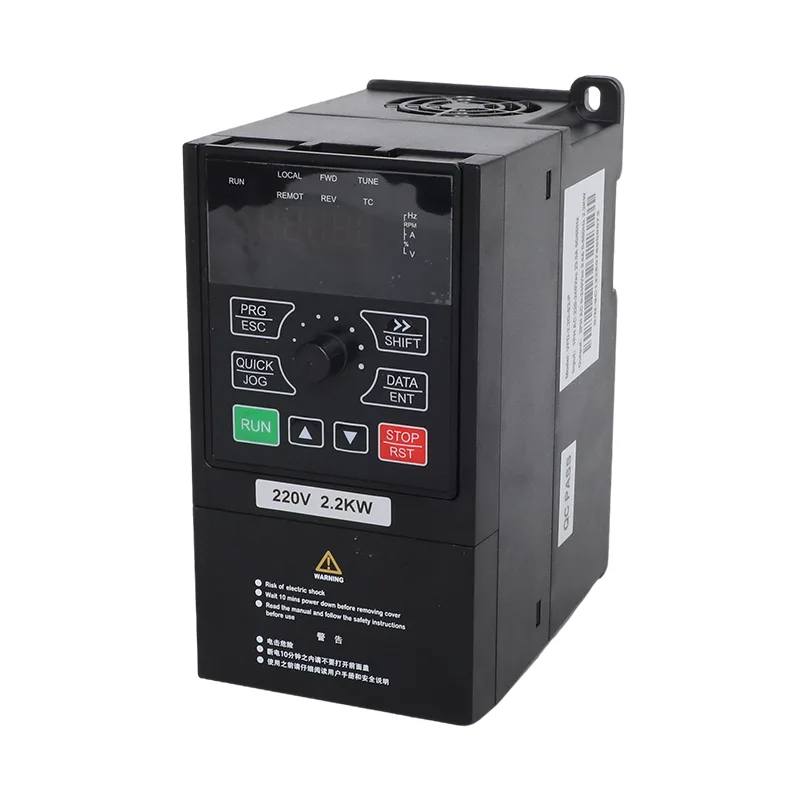

4,0 kW/5,5 kW 3-fázové solárne čerpadlo 380 V a univerzálny invertor VFD

CSIVEI vyrába 4,0 kW/5,5 kW 3-fázové solárne čerpadlo 380 V a univerzálny invertor VFD pre trojfázové motorové systémy vyžadujúce ovládanie fotovoltaického čerpadla alebo konvenčnú prevádzku s premenlivou frekvenciou. Modely VFD-PC10-4.0G-T4 a VFD-PC10-5.5G-T4 pokrývajú výkon motora 4,0 kW a 5,5 kW s menovitým výstupným prúdom 9 A a 13 A. Oba modely akceptujú trojfázový AC vstup od 380 V (-15%) do 440 V (+10%).

Séria kombinuje riadenie solárneho čerpadla s univerzálnym riadením motora v jednej invertorovej platforme. Zvolený prevádzkový režim určuje, ako pohon riadi svoj zdroj energie a prevádzku motora, zatiaľ čo vstavané riadiace a ochranné funkcie podporujú inštalácie čerpadiel, ako aj kompatibilné ventilátory, dúchadlá a procesné stroje. Pri vyžiadaní cenovej ponuky poskytnite menovité hodnoty na typovom štítku motora a zamýšľanú aplikáciu, aby ste mohli určiť vhodný model a konfiguráciu.

Duálne prevádzkové režimy

3-fázové solárne čerpadlo 4,0 kW/5,5 kW 380 V a univerzálny invertor VFD podporujú dva prevádzkové režimy zvolené pomocou parametra P8-00.

Režim solárneho čerpadla — P8-00 = 1

V tomto režime pohon využíva fotovoltaickú energiu na prevádzku kompatibilného čerpadla s MPPT riadením a funkciami automatickej zmeny siete. Keď je solárna energia nedostatočná, nakonfigurovaná postupnosť prepínania umožňuje systému využívať energiu zo siete. Toto usporiadanie je vhodné pre poľnohospodárske zavlažovanie, zásobovanie vodou z vrtov a iné čerpacie aplikácie, kde je počas časti prevádzkového dňa k dispozícii slnečná energia.

Režim na všeobecné použitie — P8-00 = 0

V tomto režime pohon funguje ako konvenčný frekvenčný menič pre kompatibilné motory vrátane čerpadiel, ventilátorov, dúchadiel a procesných strojov. Bezsenzorové vektorové riadenie (SVC) a U/F riadenie podporujú rôzne požiadavky na riadenie motora bez použitia funkcie fotovoltaického čerpania.

CSIVEI dokáže nakonfigurovať prevádzkový režim pred odoslaním. Režim je možné zmeniť aj úpravou P8-00, čo umožňuje opätovné priradenie pohonu k inej aplikácii, keď sa zmenia požiadavky na inštaláciu. Príslušné parametre a zapojenie musia zodpovedať zvolenému prevádzkovému režimu.

Požiadavky na solárne pole a jednosmerné napätie

Odporúčané fotovoltaické pole závisí od výkonu meniča a elektrických charakteristík modulov. Tabuľka B poskytuje konfigurácie modulov a reťazcov pre dve možnosti modulov: 37±1 V moduly s menovitým výkonom 250 W±5 Wp a moduly 45±1 V s menovitým výkonom 300 W±5 Wp.

Hlavné limity na strane DC sú:

Napätie sériového reťazca sa musí posúdiť vzhľadom na skutočné napätie naprázdno modulu a očakávané prevádzkové teploty. Usporiadanie paralelných reťazcov by sa malo riadiť odporúčanou konfiguráciou a príslušnými požiadavkami na ochranu jednosmerným prúdom. Udržiavanie poľa v rámci špecifikovaných limitov napätia je nevyhnutné pre správnu prevádzku meniča.

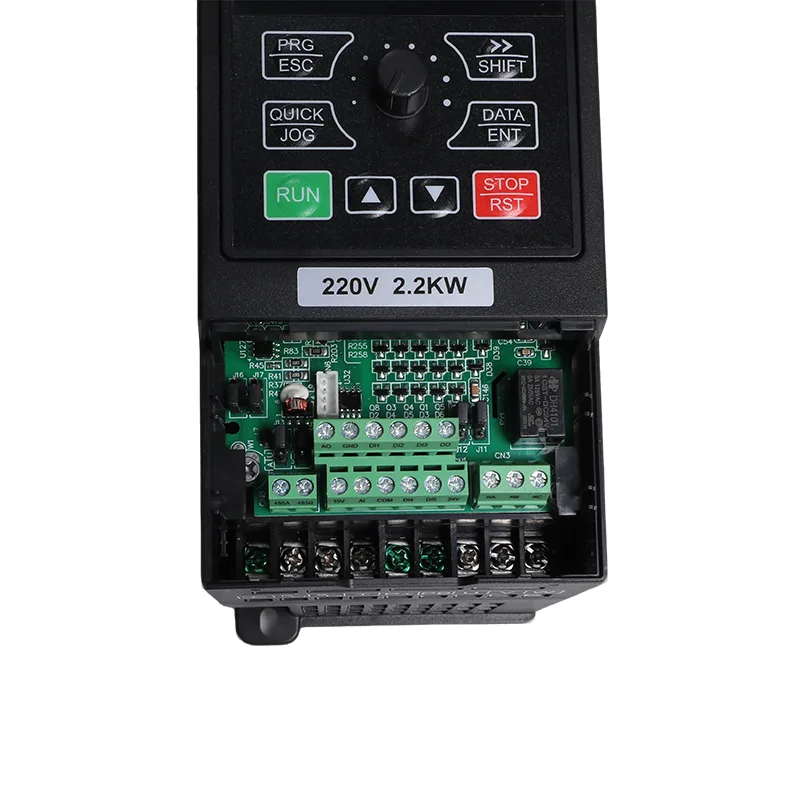

Rám a inštalácia

Oba modely zdieľajú rovnaké rozmery krytu 245 × 142 × 181,3 mm a montážny vzor 107 × 235 mm. Kompaktný dizajn pre montáž na stenu alebo na skrinku umožňuje začlenenie meniča do inštalácie riadenia čerpadla bez zmeny menovitého výkonu motora alebo aplikácie iba pre umiestnenie meniča.

Pohon má krytie IP20 a je určený na vertikálnu inštaláciu na vhodnom chránenom mieste. Plánovanie inštalácie by malo zohľadňovať prevádzkové prostredie, elektrickú ochranu, vedenie káblov a prístup pre uvedenie do prevádzky a údržbu. Všeobecný rozsah prevádzkových teplôt je -10 °C až 50 °C, pričom zníženie výkonu sa vyžaduje nad 40 °C.

Špecifikácie

Tabuľka A. Hodnotenie modelov

Tabuľka B. Odporúčané solárne pole

Tabuľka C. Všeobecné špecifikácie (rovnaké pre celý rad iMaster)

Typické aplikácie

Séria iMaster VFD-PC10 kombinuje riadenie solárnych čerpadiel s reguláciou motora s premenlivou frekvenciou, vďaka čomu sú modely s výkonom 4,0 kW a 5,5 kW vhodné pre celý rad vodohospodárskych a priemyselných aplikácií.

Pre inštalácie, ktoré potrebujú fotovoltaické čerpanie aj konvenčné ovládanie motora, je možné 4,0 kW/5,5 kW 3-fázové solárne čerpadlo 380 V a univerzálny invertor VFD špecifikovať pre zamýšľanú prevádzku a podľa toho nakonfigurovať.

Pri vodných systémoch, ktoré vyžadujú reguláciu tlaku, môže vstavaná funkcia PID použiť vhodný spätnoväzbový signál na úpravu chodu motora okolo konfigurovanej požadovanej hodnoty. S vhodne zvoleným prevodníkom tlaku a správne nakonfigurovanými riadiacimi parametrami môže menič regulovať tlak v systéme podľa potreby. Konečné nastavenia závisia od čerpadla, motora a aplikácie.

Technické výhody

1. Automatické prepínanie solárnej energie na sieť

2. Zabudovaná regulácia PID

Zabudovaný PID podporuje reguláciu tlaku, prietoku alebo teploty v uzavretej slučke. Zdroje požadovanej hodnoty a spätnej väzby sa vyberajú prostredníctvom dostupných parametrov skupiny FC.

3. Kľúč PV a ochrana na strane motora

4. Riadenie motora a komunikácia

Univerzálny režim podporuje riadenie SVC a V/F, kapacitu preťaženia 150 % na 60 sekúnd a komunikáciu RS485 s Modbus RTU.

5. Dva konfigurovateľné prevádzkové režimy

P8-00 = 1: režim solárneho čerpadla. P8-00 = 0: univerzálny invertorový režim. CSIVEI môže pred odoslaním nastaviť prevádzkový režim a požadované parametre.

FAQ

Prečo 4 kW model potrebuje 20 modulov, zatiaľ čo 5,5 kW využíva 18 x 2?

Jednotka s výkonom 4 kW poháňa jeden reťazec, takže reťazec je postavený dlhšie, aby dosiahol okno 550 až 750 V DC. Jednotka s výkonom 5,5 kW potrebuje zhruba dvojnásobok príkonu poľa, čo je jednoduchšie dosiahnuť pomocou dvoch paralelných reťazcov po 18. Obe zostávajú pod maximom 900 V DC.

Môžem to dodatočne namontovať na existujúce čerpadlo pripojené k sieti?

Áno, a je to najbežnejšia inštalácia. Nechajte čerpadlo a kabeláž na pokoji, pridajte pole a DC istič a zapojte existujúce napájanie do R, S a T. Nastavte P8-15 na 0 pre automatické prepínanie. Slnečná energia nesie dennú záťaž a sieť preberá kontrolu, keď nie je dostatok slnka.

Ako zastavím čerpadlo, keď je nádrž plná?

Namontujte plavákový alebo hladinový spínač na DI2 alebo DI3. Polarita svoriek je nastavená v F6-10, takže funguje obe usporiadanie kontaktov. Môžete tiež použiť detekciu hladiny vody pomocou AI nastavením P8-18 na 1 a úpravou úplného prahu v P8-19 a oneskorenia spánku v P8-20.

Aké chyby v teréne vlastne uvidím?

Bežné sú A01 slabý solárny výkon, A02 plná nádrž, A03 nedostatok vody a A04 nedostatočné zaťaženie motora. Hardvérové ​​chyby E01 až E30 pokrývajú nadprúd, prepätie, podpätie, stratu fázy a prehriatie, pričom E43 pre chybnú sondu hladiny a E44 pre stav nedostatočného zaťaženia, ktorý sa nevymaže.

Je pohon chránený, ak je poškodený kábel čerpadla?

áno. Ochrana pred stratou výstupnej fázy a detekcia skratu motora pri zapnutí sú štandardné, spolu s nadprúdom, prepätím, podpätím, nadmernou teplotou a preťažením.

Môžem ho použiť na stroji, ktorý nemá nič spoločné s vodou?

áno. Vo všeobecnom režime je to štandardný trojfázový invertor pre ventilátory, dúchadlá, kompresory a procesné čerpadlá s riadením SVC alebo V/F, PID a Modbus. Objednajte si ho v tomto režime a príde nakonfigurovaný pre danú úlohu. A jednotku zakúpenú v režime solárneho čerpadla je možné následne posúvať pomocou P8-00.

Môžeme si pred odoslaním nastaviť vlastné predvolené parametre?

áno. Povedzte nám menovité hodnoty motora, konfiguráciu panela a akékoľvek požadované nastavenia špecifické pre lokalitu a my ich načítame pred odchodom jednotky. To šetrí čas uvedenia do prevádzky na mieste a to je dôvod, prečo mnohí distribútori kupujú skôr nakonfigurované ako predvolené.
