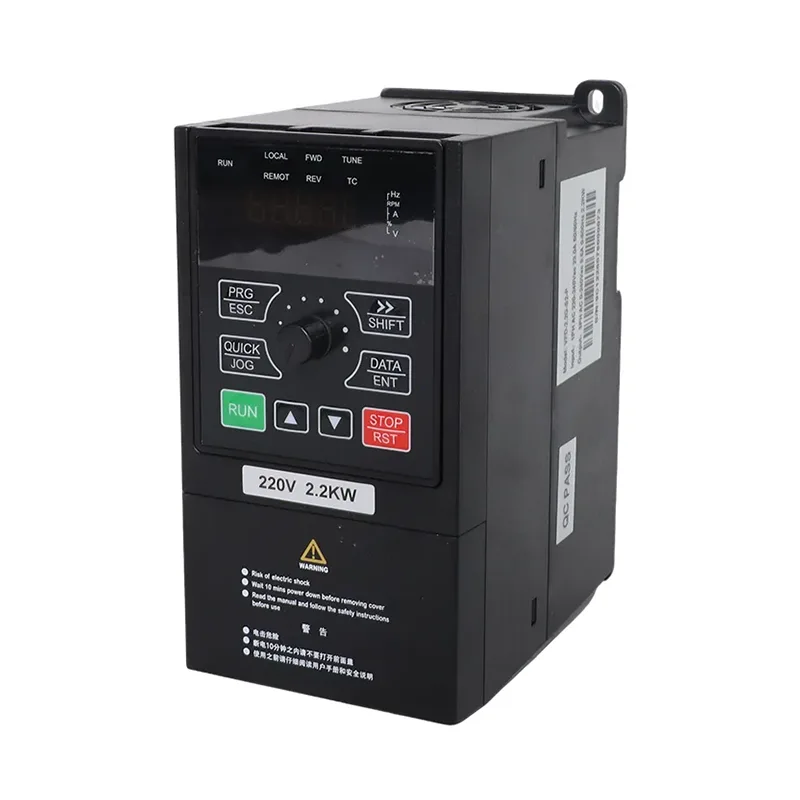

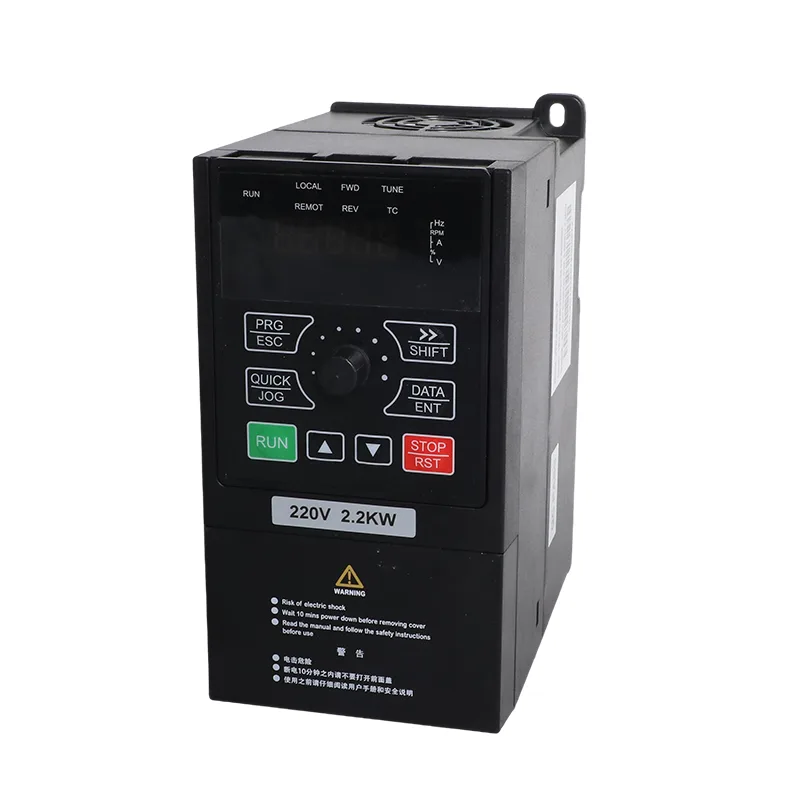

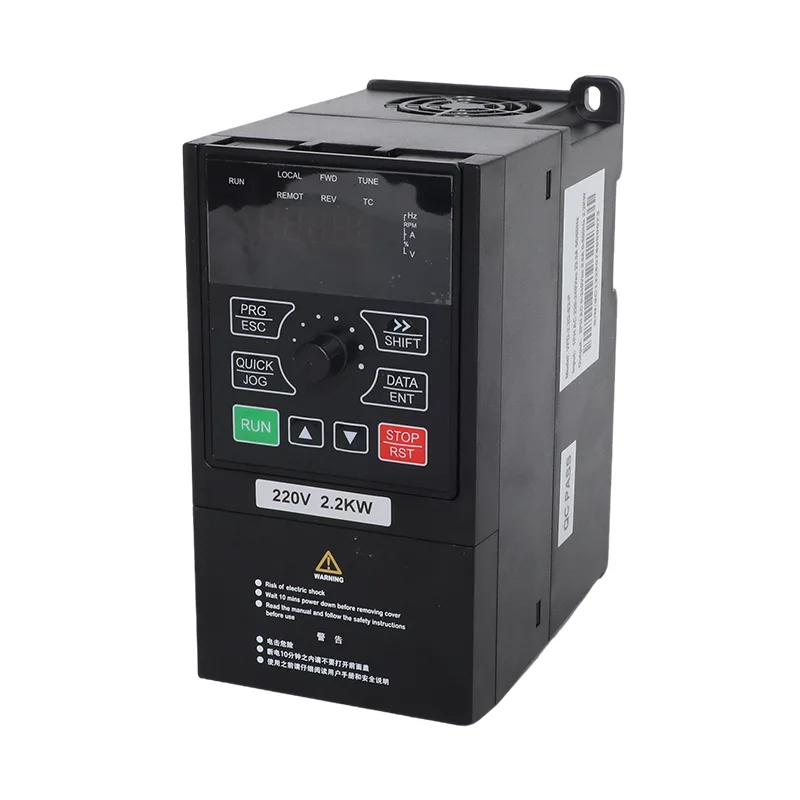

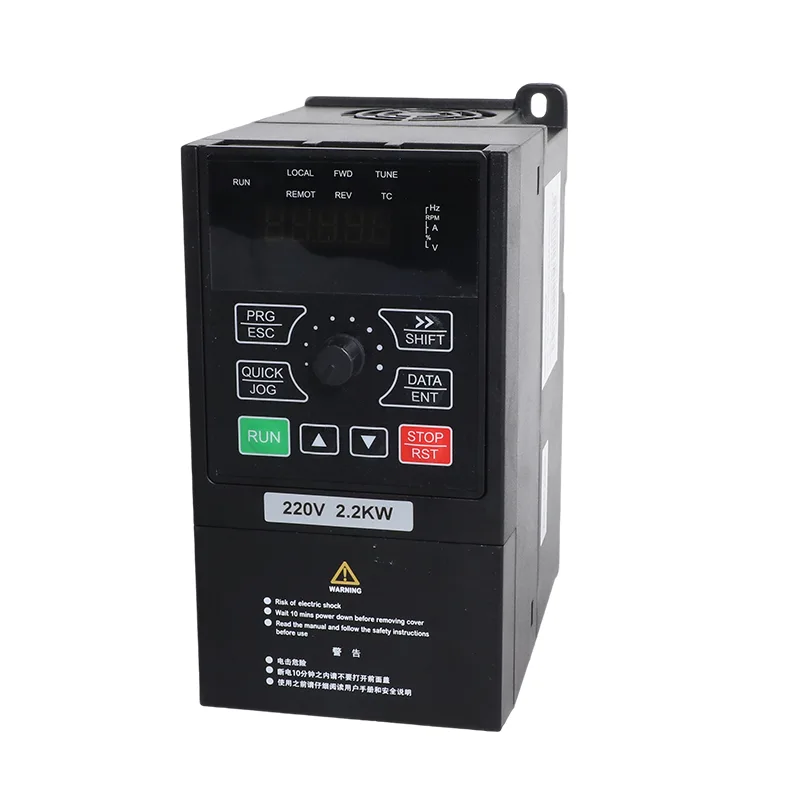

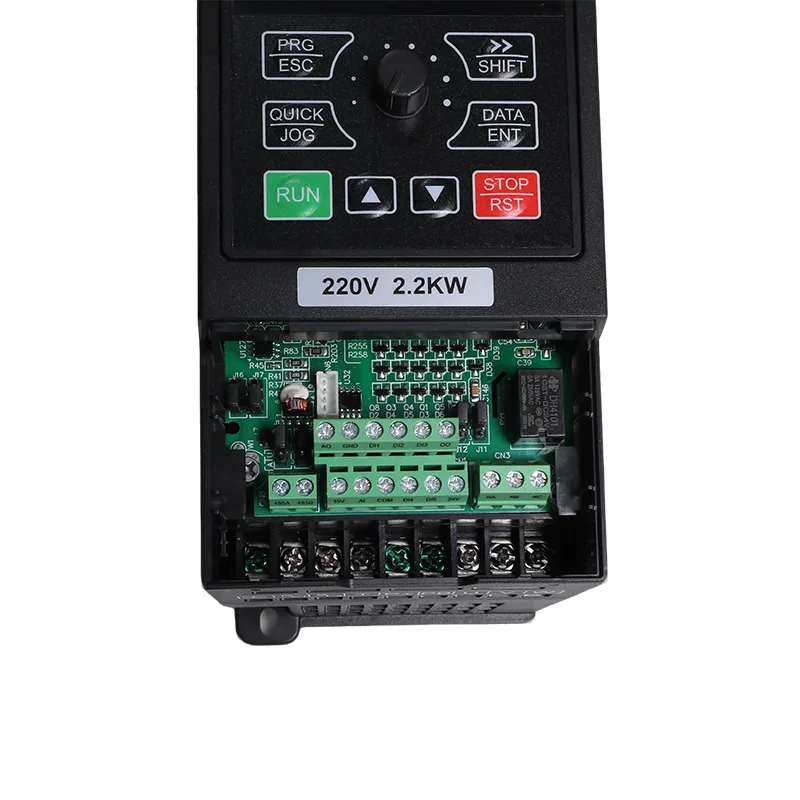

CSIVEI 4,0 kW/5,5 kW 1-fázové 230V solárne čerpadlo a univerzálny invertor VFD je určený pre miesta, ktoré potrebujú prevádzkovať 4,0 kW alebo 5,5 kW motory, ale majú jednofázové striedavé napájanie a nie trojfázové pripojenie. VFD-PC10-4.0G-S2-MK dodáva výstupný prúd 17 A, zatiaľ čo VFD-PC10-5.5G-S2-MK dodáva 25 A. Ich uvedené vstupné striedavé prúdy sú 32 A a 45 A, takže napájací obvod, istič a kábel musia byť zvolené pre skutočný vstupný prúd.
Na strane jednosmerného prúdu pohon akceptuje fotovoltaické pole nakonfigurované pre jeho limity napätia. Odporúčaný rozsah MPPT je 250–350 V DC, odporúčaný rozsah napätia naprázdno poľa je 360 – 430 V DC a maximálne vstupné napätie DC je 450 V DC. Tieto limity sú obzvlášť dôležité, keď sú reťazce zapojené paralelne alebo keď pole pracuje v chladnom prostredí, kde môže narásť napätie naprázdno modulu.
Režim solárneho čerpadla (P8-00 = 1): Pohon využíva MPPT na fotovoltaické čerpanie a poskytuje funkcie súvisiace s čerpadlom vrátane ovládania slabého osvetlenia, ochrany pri zníženom zaťažení a možností riadenia hladiny vody. Keď je zálohovanie siete súčasťou inštalácie, parametre prepínania a externé spínacie usporiadanie musia byť nakonfigurované podľa návodu.
Univerzálny režim (P8-00 = 0): Pohon funguje ako konvenčný menič s riadením SVC alebo V/F, vstavaným PID a komunikáciou RS485 Modbus RTU. Tento režim možno použiť pre kompatibilné čerpadlá, ventilátory, dúchadlá a ďalšie zariadenia poháňané motorom bez použitia funkcie ovládania solárneho čerpadla.
Prevádzkový režim je možné nastaviť pred odoslaním a zmeniť pomocou P8-00, keď sa zmenia požiadavky aplikácie. To dáva distribútorom a inštalatérom spôsob, ako špecifikovať zamýšľané použitie, pričom si ponechajú možnosť prekonfigurovať menič neskôr v závislosti od vhodných menovitých hodnôt motora, zapojenia a nastavení parametrov.
Pre solárne čerpanie využíva 4,0 kW/5,5 kW jednofázové solárne čerpadlo 230 V a univerzálny invertor VFD rozloženie reťazcov špecifické pre daný model: verzia s výkonom 4,0 kW používa dva paralelné reťazce, zatiaľ čo verzia s výkonom 5,5 kW používa tri. Pri moduloch 37±1 V, 250 W±5 Wp je v tabuľke špecifikovaných 11 modulov na reťazec; s modulmi 45±1 V, 300 W±5 Wp špecifikuje 9 modulov na reťazec. Pred pripojením poľa vypočítajte napätie naprázdno reťazca pomocou zvolených údajov modulu a miestnych teplotných podmienok a udržujte ho v rámci stanovených limitov pohonu.
Pri inštaláciách, ktoré používajú akumulačnú nádrž alebo závisia od dostupnosti vody zo studne, pohon podporuje možnosti vstupu na hladinu vody a ochranu proti nedostatočnému zaťaženiu. AI detekciu hladiny vody je možné nakonfigurovať pomocou P8-18 s prahom a oneskorením spánku nastaveným pomocou P8-19 a P8-20. Správanie pri resetovaní nedostatočného zaťaženia sa konfiguruje prostredníctvom P8-26. Tieto funkcie pomáhajú koordinovať prevádzku čerpadla s hladinou nádrže a dostupnosťou vody, keď sú nainštalované správne senzory a parametre.
| Položka | VFD-PC10-4.0G-S2-MK | VFD-PC10-5,5G-S2-MK |
| Použiteľný motor | 4,0 kW / 5 HP | 5,5 kW / 7,5 HP |
| Nominálna kapacita | 5,9 kVA | 11 kVA |
| Vstupný prúd | 32 A | 45 A |
| Výstupný prúd | 17 A | 25 A |
| Vstupné striedavé napätie | AC 1 PH 220 V (-15 %) až 240 V (+10 %) | |
| Max. Vstupné jednosmerné napätie | 450 V DC | |
| Odporúčaný rozsah Voc | 360 až 430 V DC | |
| Odporúčaný rozsah MPPT | 250 až 350 V DC | |
| Rozsah počiatočného napätia | 160 až 450 VDC, nastaviteľné parametre | |
| Menovité výstupné napätie | 3 PH alebo 1 PH 220 V AC | |
| Úroveň hluku | 50 dBA max. |
| Model | 37±1 V moduly, 250 W±5 Wp | 45±1 V moduly, 300 W±5 Wp | ||
| Moduly na reťazec | Struny | Moduly na reťazec | Struny | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5,5G-S2-MK | 11 | 3 | 9 | 3 |
| Položka | Špecifikácia |
| Menovitá frekvencia | 50/60 Hz |
| Vstupný frekvenčný rozsah | ±5 % (47,5 až 63 Hz) |
| Výstupné napätie | 0 na vstupné napätie |
| Výstupná frekvencia | 0,1 až 500 Hz |
| Maximálna frekvencia | 0 až 500 Hz (ovládanie SVC a V/F) |
| Nosná frekvencia | 0,8 kHz až 8 kHz, automaticky prispôsobené záťaži (podporované až 16 kHz) |
| Rozlíšenie frekvencie | Digitálne nastavenie 0,01 Hz; analógové nastavenie 0,025 % maximálnej frekvencie |
| Režim ovládania | Bezsenzorové vektorové riadenie (SVC); V/F ovládanie |
| Štartovací moment | 0,5 Hz / 150 % (SVC) |
| Rozsah rýchlosti | 1:100 (SVC) |
| Presnosť stability rýchlosti | ±0,5 % (SVC) |
| Kapacita preťaženia | 150 % menovitého prúdu po dobu 60 s; 170 % počas 12 s; 190 % za 1,5 s |
| Zvýšenie krútiaceho momentu | Automatické zvýšenie krútiaceho momentu; manuálne zvýšenie 0,1% až 30,0% |
| V/F krivka | Lineárna, viacbodová a štvorcová krivka (výkon 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F oddelenie | Úplné oddelenie, polovičné oddelenie |
| Zrýchlenie / spomalenie | Lineárna alebo S-krivka, 0,0 až 6500,0 s |
| DC brzdenie | Štartovacia frekvencia 0,00 Hz až maximálna frekvencia; čas 0,0 až 36,0 s; aktuálne 0,0 % až 100,0 % |
| JOG ovládanie | JOG frekvencia 0,00 Hz až maximálna frekvencia (predvolená hodnota 5 Hz); zrýchlenie/spomalenie 0,0 až 6500,0 s |
| Vstavaný PID | Áno, pre tlak, prietok alebo teplotu uzavretú slučku bez externého regulátora |
| AVR | Výstupné napätie je stabilné, keď napätie v sieti kolíše |
| Vstupné svorky | 5 digitálnych vstupov, DI5 podporuje vysokorýchlostné impulzy až do 50 kHz; 1 analógový vstup 0-10 V alebo 0-20 mA; 1 vstup potenciometra klávesnice |
| Výstupné svorky | 1 vysokorýchlostný impulzný výstup do 50 kHz; 1 reléový výstup; 1 analógový výstup 0-20 mA alebo 0-10 V |
| Komunikácia | RS485, Modbus RTU |
| Ochrana | Detekcia skratu motora pri zapnutí, strata výstupnej fázy, nadprúd, prepätie, podpätie, nadmerná teplota, preťaženie, nedostatočné zaťaženie, slabé svetlo |
| Prevádzková teplota | -10 °C až 50 °C; zníženie o 1 % na 1 °C nad 40 °C |
| Skladovacia teplota | -20 °C až 60 °C |
| Vlhkosť | Pod 95 % relatívnej vlhkosti, žiadna kondenzácia |
| Nadmorská výška | pod 1000 m; zníženie o 1 % na 100 m od 1000 do 3000 m |
| Vibrácie | Menej ako 5,9 m/s² (0,6 g) |
| Kryt | IP20, montáž na stenu alebo skrinku, vertikálna inštalácia |
| Distribučný systém | TN, TT |
| EMC / bezpečnosť | IEC 61800-3 (C3); IEC 61800-5-1 |
Modely s výkonom 4,0 kW a 5,5 kW poskytujú výstupný prúd 17 A a 25 A. Štartovací moment SVC je špecifikovaný na 150 % pri 0,5 Hz, s kapacitou preťaženia 150 % menovitého prúdu po dobu 60 sekúnd. Ich menovité hodnoty vstupného prúdu 32 A a 45 A vyžadujú správny výber napájania, ističa a kábla.
Model s výkonom 4,0 kW používa dve struny a model s výkonom 5,5 kW tri. Udržujte pole v odporúčanom rozsahu 360–430 V DC otvoreného obvodu a maximálne 450 V DC; použite FV istič a zlučovač pre paralelné reťazce.
Ochrana proti nedostatočnému zaťaženiu a konfigurovateľná detekcia hladiny vody podporujú logiku vypnutia a reštartovania čerpadla, keď sú nastavené príslušné vstupy a parametre.
P8-00 vyberá režim solárneho čerpadla alebo režim na všeobecné použitie. Ten podporuje riadenie SVC/V/F, vstavaný PID a RS485 Modbus RTU.
Ak je pole viac ako 10 m od disku, použite zariadenie na ochranu proti prepätiu typu II. Manuál odporúča výstupnú tlmivku, keď kábel čerpadla presahuje 50 m.
Jednofázové solárne čerpadlo 230 V s výkonom 4,0 kW/5,5 kW a univerzálny invertor VFD je určené pre inštalácie, ktoré potrebujú kapacitu motora 4,0 kW alebo 5,5 kW, ale nemôžu používať trojfázové napájanie z elektrickej siete. Jeho konfigurácia solárneho čerpadla je vhodná pre vodné aplikácie, zatiaľ čo režim na všeobecné použitie rozširuje jeho použitie na kompatibilné zariadenia poháňané motorom.
Model s výkonom 5,5 kW má uvedený vstupný prúd 45 A. Napájanie, istič a kábel musia byť dimenzované na inštalačný prúd a príslušné elektrické požiadavky. Solárna prevádzka môže znížiť množstvo energie odoberanej zo siete, keď je k dispozícii solárna energia, ale skutočné využitie siete závisí od poľa, zaťaženia čerpadla a prevádzkových podmienok.
Odporúčaná konfigurácia poľa poskytuje väčšiu fotovoltaickú kapacitu pre model s vyšším výkonom 5,5 kW. Tabuľka B uvádza tri paralelné reťazce pre 5,5 kW verziu a dve pre 4,0 kW verziu. Potvrďte celkový výkon poľa, napätie a prúd naprázdno reťazca v porovnaní so špecifikáciami modulu a meniča.
Pripojenia FV a siete, spínacie prístroje a nastavenia parametrov sa musia riadiť návodom k iMaster pre zvolený prevádzkový režim. Nezatvárajte súčasne solárne a sieťové spínače, pokiaľ to špecifikované usporiadanie obvodu a ochrany výslovne nepovoľuje. Nastavenia uvedenia do prevádzky a zmeny vrátane P8-15 by sa mali vykonávať podľa schémy zapojenia výrobcu.
Dimenzujte kábel podľa prúdu poľa, dĺžky kábla, podmienok inštalácie a príslušných elektrických požiadaviek. Použite kábel vhodný pre vonkajšiu fotovoltaickú prevádzku. Návod na inštaláciu špecifikuje jednosmerný istič na FV vstupe a fotovoltaický zlučovač, keď sú reťazce zapojené paralelne.
Ochrana proti nedostatočnému zaťaženiu slúži na detekciu podmienok, ako je strata zaťaženia vodou. Dodávané informácie o parametroch uvádzajú úroveň detekcie 25 %, čas potvrdenia 60 s a oneskorenie resetovania 120 s. Ak sa použije hladinová sonda a zlyhá, menič môže hlásiť E43. Overte nakonfigurované prahové hodnoty a oneskorenia v porovnaní so skutočným čerpadlom a inštaláciou.
áno. P8-00 vyberá režim solárneho čerpadla alebo režim na všeobecné použitie. Univerzálny režim podporuje SVC alebo V/F riadenie, vstavaný PID a Modbus RTU. CSIVEI môže nastaviť požadovaný režim pred odoslaním a prevádzkový režim je možné zmeniť neskôr prostredníctvom nastavenia parametrov, keď je aplikácia a zapojenie vhodné.
Pri dopytovaní je možné diskutovať o značke OEM a konfigurácii parametrov pred odoslaním. Poskytnite požadované množstvo a štítok, aby spoločnosť CSIVEI mohla potvrdiť dostupné usporiadanie, cenu a harmonogram.
