Trojfázové solárne čerpadlo 380 V s výkonom 30 kW/37 kW a univerzálny invertor VFD sú dostupné v dvoch modeloch: VFD-PC10-30G-T4-MK a VFD-PC10-37G-T4-MK. Oba využívajú trojfázový AC vstup a podporujú solárne čerpadlo alebo všeobecnú prevádzku podľa zvolenej konfigurácie.
V aplikáciách solárnych čerpadiel pohon riadi motor čerpadla pomocou energie z fotovoltaického poľa. V režime na všeobecné použitie poskytuje riadenie motora s premenlivou frekvenciou pre kompatibilné priemyselné zariadenia. Výber modelu závisí od menovitého výkonu a prúdu motora, prevádzkových podmienok čerpadla, dostupného zdroja energie a požadovaných riadiacich funkcií.
Pre 3-fázové 380V solárne čerpadlo 30kW/37kW a univerzálny invertor VFD sa prevádzkový režim vyberá pomocou parametra P8-00 podľa konfigurácie príslušného modelu.
Režim solárneho čerpadla je určený pre čerpacie aplikácie napájané fotovoltaickým poľom. Medzi ovládacie funkcie uvedené pre tento režim patrí sledovanie maximálneho bodu výkonu (MPPT) a logika ochrany pred slabým svetlom.
FV pole musí byť nakonfigurované v rámci špecifikovaných limitov jednosmerného napätia meniča. Výkon čerpadla závisí od dostupnej solárnej energie, požiadaviek motora, charakteristík čerpadla a podmienok na mieste.
Ak sa vyžaduje záloha siete alebo generátora, usporiadanie vstupného spínania a zapojenie musí zodpovedať platnej modelovej schéme. Potvrďte, či sú pre zvolenú inštaláciu potrebné externé spínacie komponenty, namiesto toho, aby ste predpokladali, že všetky prepínacie funkcie sú obsiahnuté v pohone.
Režim na všeobecné použitie je určený pre kompatibilné zariadenia poháňané motorom, ktoré vyžadujú reguláciu s premenlivou frekvenciou. Medzi uvedené funkcie patrí riadenie SVC a V/F, zabudovaný PID, nastaviteľné zrýchlenie a spomalenie a komunikácia Modbus RTU.
Prevádzkový režim a nastavenia parametrov by sa mali nastaviť počas uvádzania do prevádzky. Pri konfigurácii zdroja riadenia, údajov motora, vstupných svoriek a prevádzkových príkazov postupujte podľa návodu na obsluhu pre presný model.
| Položka | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| Použiteľný motor | 30 kW / 40 HP | 37 kW / 50 HP |
| Vstupný prúd | 57 A | 69 A |
| Výstupný prúd | 60 A | 75 A |
| Vstupné striedavé napätie | AC 3 PH 380 V (-15 %) až 440 V (+10 %) | |
| Max. Vstupné jednosmerné napätie | 900 V DC | |
| Odporúčaný rozsah Voc | 550 až 750 V DC | |
| Odporúčaný rozsah MPPT | 450 až 600 V DC | |
| Rozsah počiatočného napätia | 300 až 900 VDC, nastaviteľné parametre | |
| Rozsah výstupnej frekvencie | 0 až 500,00 Hz | |
| Úroveň hluku | 65 dBA max. |
| Model | 37±1 V moduly, 250 W±5 Wp | 45±1 V moduly, 300 W±5 Wp | ||
| Moduly na reťazec | Struny | Moduly na reťazec | Struny | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
Pri plánovaní FV poľa berte vyššie uvedené konfigurácie skôr ako referenčné usporiadania ako univerzálne pravidlá pre dimenzovanie. Pred dokončením poľa si overte špecifikácie modulu, prevádzkové podmienky čerpadla a požiadavky na miesto.
Návrh PV reťazca musí brať do úvahy skutočné napätie naprázdno (Voc), prevádzkové napätie, teplotné koeficienty modulu a minimálnu teplotu miesta. Overte, či vypočítaná hodnota Voc reťazca v chladnom počasí nepresahuje maximálne vstupné jednosmerné napätie meniča a či je očakávané prevádzkové napätie kompatibilné s rozsahom MPPT. Konečná konfigurácia by mala zohľadňovať aj výkon motora čerpadla, celkovú dynamickú výšku, dennú potrebu vody a slnečné podmienky na mieste.

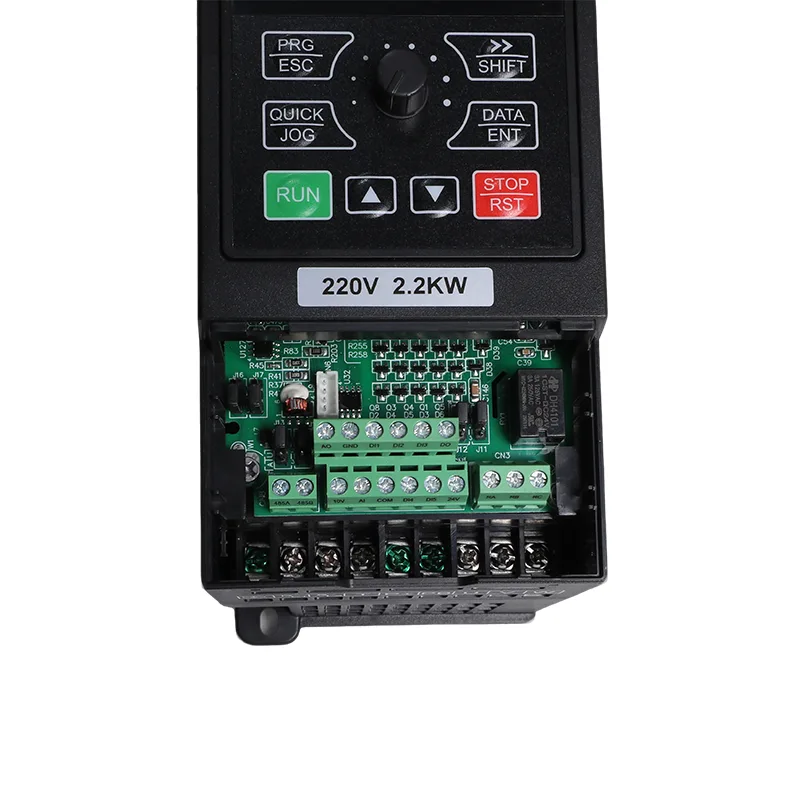

| Položka | Špecifikácia |
| Menovitá frekvencia | 50/60 Hz |
| Vstupný frekvenčný rozsah | ±5 % (47,5 až 63 Hz) |
| Výstupné napätie | 0 na vstupné napätie |
| Výstupná frekvencia | 0,1 až 500 Hz |
| Maximálna frekvencia | 0 až 500 Hz (ovládanie SVC a V/F) |
| Nosná frekvencia | 0,8 kHz až 8 kHz, automaticky prispôsobené záťaži (podporované až 16 kHz) |
| Rozlíšenie frekvencie | Digitálne nastavenie 0,01 Hz; analógové nastavenie 0,025 % maximálnej frekvencie |
| Režim ovládania | Bezsenzorové vektorové riadenie (SVC); V/F ovládanie |
| Štartovací moment | 0,5 Hz / 150 % (SVC) |
| Rozsah rýchlosti | 1:100 (SVC) |
| Presnosť stability rýchlosti | ±0,5 % (SVC) |
| Kapacita preťaženia | 150 % menovitého prúdu po dobu 60 s; 170 % počas 12 s; 190 % za 1,5 s |
| Zvýšenie krútiaceho momentu | Automatické zvýšenie krútiaceho momentu; manuálne zvýšenie 0,1% až 30,0% |
| V/F krivka | Lineárna, viacbodová a štvorcová krivka (výkon 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F oddelenie | Úplné oddelenie, polovičné oddelenie |
| Zrýchlenie / spomalenie | Lineárna alebo S-krivka, 0,0 až 6500,0 s |
| DC brzdenie | Štartovacia frekvencia 0,00 Hz až maximálna frekvencia; čas 0,0 až 36,0 s; aktuálne 0,0 % až 100,0 % |
| JOG ovládanie | JOG frekvencia 0,00 Hz až maximálna frekvencia (predvolená hodnota 5 Hz); zrýchlenie/spomalenie 0,0 až 6500,0 s |
| Vstavaný PID | Áno, pre tlak, prietok alebo teplotu uzavretú slučku bez externého regulátora |
| AVR | Výstupné napätie je stabilné, keď napätie v sieti kolíše |
| Vstupné svorky | 5 digitálnych vstupov, DI5 podporuje vysokorýchlostné impulzy až do 50 kHz; 1 analógový vstup 0-10 V alebo 0-20 mA; 1 vstup potenciometra klávesnice |
| Výstupné svorky | 1 vysokorýchlostný impulzný výstup do 50 kHz; 1 reléový výstup; 1 analógový výstup 0-20 mA alebo 0-10 V |
| Komunikácia | RS485, Modbus RTU |
| Ochrana | Detekcia skratu motora pri zapnutí, strata výstupnej fázy, nadprúd, prepätie, podpätie, nadmerná teplota, preťaženie, nedostatočné zaťaženie, slabé svetlo |
| Prevádzková teplota | -10 °C až 50 °C; zníženie o 1 % na 1 °C nad 40 °C |
| Skladovacia teplota | -20 °C až 60 °C |
| Vlhkosť | Pod 95 % relatívnej vlhkosti, žiadna kondenzácia |
| Nadmorská výška | pod 1000 m; zníženie o 1 % na 100 m od 1000 do 3000 m |
| Vibrácie | Menej ako 5,9 m/s² (0,6 g) |
| Kryt | IP20, montáž na stenu alebo skrinku, vertikálna inštalácia |
| Distribučný systém | TN, TT |
| EMC / bezpečnosť | IEC 61800-3 (C3); IEC 61800-5-1 |
Menič má uvedené maximálne vstupné jednosmerné napätie 900 VDC a odporúčaný prevádzkový rozsah MPPT 450–600 VDC. Tieto hodnoty slúžia na rôzne účely: maximálne vstupné napätie je horná hranica, zatiaľ čo rozsah MPPT sa vzťahuje na normálnu fotovoltaickú prevádzku.
Napätie naprázdno a prevádzkové napätie poľa musia byť vyhodnotené oddelene počas návrhu systému. Nepoužívajte maximálne vstupné napätie ako cieľové prevádzkové napätie pre FV pole.
Uvedené metódy riadenia sú bezsenzorové vektorové riadenie (SVC) a riadenie V/F. Pri SVC je špecifikovaný rozbehový krútiaci moment 150 % pri 0,5 Hz. Uvedený rozsah otáčok je 1:100 s presnosťou stability rýchlosti ±0,5 %.
Skutočný výkon motora závisí od parametrov motora, charakteristík zaťaženia, podmienok inštalácie a nastavení pri uvádzaní do prevádzky.
Vstavanú funkciu PID možno použiť pre aplikácie s uzavretou reguláciou zahŕňajúce tlak, prietok alebo teplotu, kde sú k dispozícii požadované snímače a konfigurácia systému.
Komunikácia prebieha cez RS485 pomocou Modbus RTU. Dostupné digitálne a analógové vstupy a výstupy podporujú nakonfigurované riadiace a monitorovacie funkcie.
Ochranné funkcie nenahrádzajú správny výber motora, elektrickú ochranu, postupy zapojenia alebo uvedenie systému do prevádzky.
Uvedené hodnoty preťaženia sú:
| Úroveň preťaženia | Trvanie |
|---|---|
| 150% menovitého prúdu | 60 sekúnd |
| 170% menovitého prúdu | 12 sekúnd |
| 190% menovitého prúdu | 1,5 sekundy |
Tieto hodnotenia popisujú špecifikovanú krátkodobú kapacitu preťaženia. Samy o sebe nezaručujú vhodnosť pre konkrétne požiadavky na spustenie čerpadla. Pri výbere je potrebné skontrolovať menovitý prúd motora, čas zrýchlenia a charakteristiky zaťaženia.
Vhodné na vyhodnotenie v zavlažovacích čerpacích systémoch, kde výkon motora, výkon čerpania a dostupné FV pole zodpovedajú špecifikáciám pohonu. Pri konfigurácii systému by sa mala brať do úvahy potreba vody, celková výška a solárne podmienky lokality.
Možno zvážiť pre kompatibilné čerpadlá na prívod a čerpanie surovej vody. Pred výberom modelu si overte prúd motora, požadovanú prevádzkovú frekvenciu, požiadavky na ovládanie a akékoľvek usporiadanie záložného napájania.
V režime na všeobecné použitie možno pohon použiť pre kompatibilné aplikácie priemyselných čerpadiel, vrátane prenosu procesnej vody, cirkulácie chladiacej vody a iných motorom poháňaných systémov vyžadujúcich reguláciu s premenlivou frekvenciou.
Pre inštalácie s obmedzenou alebo premenlivou dostupnosťou siete môže byť pohon hodnotený ako súčasť solárneho čerpacieho systému s vhodne navrhnutým záložným napájaním. Pre konkrétnu inštaláciu je potrebné potvrdiť záložný zdroj, usporiadanie prepínania a postupnosť prevádzky.
Skontrolujte typový štítok motora, menovitý prúd, napätie, výkon a prevádzkové požiadavky. Samotný menovitý výkon pohonu nestačí na zabezpečenie kompatibility s každým motorom čerpadla.
Potvrďte špecifikácie modulu a vypočítajte napätie reťazca pri najnižšej očakávanej teplote na mieste. Uistite sa, že maximálny vypočítaný Voc zostáva v rámci vstupného limitu jednosmerného prúdu meniča a že bežná prevádzka je kompatibilná s rozsahom MPPT.
Ak sa vyžaduje prevádzka siete alebo generátora, overte napätie, frekvenciu, kapacitu, zapojenie a prepínacie komponenty zdroja striedavého prúdu špecifikované pre inštaláciu. Nepripájajte ani neprepínajte zdroje napájania bez toho, aby ste postupovali podľa schémy zapojenia modelu.
V prípade motorových káblov dlhších ako 50 m si pozrite príslušnú príručku, kde nájdete odporúčania pre výstupnú tlmivku a povolené dĺžky káblov. Dĺžka kábla, izolácia motora a podmienky inštalácie ovplyvňujú vhodnosť výstupného zapojenia.
Zohľadnite okolitú teplotu, nadmorskú výšku, ventiláciu a podmienky krytu. Požiadavky na zníženie by sa mali uplatňovať, keď inštalácia prekračuje špecifikované prevádzkové podmienky.
Krytie IP20 neposkytuje ochranu proti vniknutiu vody. Inštalujte jednotku v prostredí a kryte, ktoré sú vhodné pre špecifikovaný stupeň ochrany, požiadavky na teplotu a ventiláciu.
Deväť reťazcov po 18 modulov pri 250 W alebo deväť reťazcov po 15 pri 300 W, čo je 162 alebo 135 modulov. Berte to ako východiskový bod a veľkosť v porovnaní s denným objemom vody a celkovým spádom, pretože pole určuje výkon, nie menovitý výkon motora.
áno. Ako záložný zdroj funguje akýkoľvek 380 V trojfázový zdroj na R, S a T. Nastavte P8-15 na 2, ak chcete vynútiť prevádzku zo siete alebo generátora, alebo na 0 na automatické prepínanie. Najprv si overte stabilitu napätia generátora, pretože menič vypína pri prepätí alebo podpätí ako každý invertor.
V interiéri, mimo priameho slnečného žiarenia, bez korozívnych alebo horľavých plynov, bez vodivého prachu. Okolitá teplota -10 °C až 50 °C so znížením výkonu nad 40 °C, vlhkosť pod 95 % relatívnej vlhkosti bez kondenzácie, nadmorská výška pod 1000 m bez zníženia výkonu, vibrácie pod 5,9 m/s². Krytie má IP20, takže je potrebná skriňa alebo čisté čerpadlo.
Manuál odporúča taký, kde je čerpadlo viac ako 50 m od pohonu, čo je v tejto mierke bežné. Chráni izoláciu motora pred odrazeným napätím na dlhých kábloch a znižuje riziko zlyhania vinutia po rokoch.
150 % menovitého prúdu po dobu 60 s, 170 % po dobu 12 s a 190 % po dobu 1,5 s. Na jednotke s výkonom 37 kW je to 112,5 A za minútu, čo stačí na štartovanie veľkého ponorného zariadenia a na prechodné výkyvy zaťaženia.
áno. Objednajte si ho vo všeobecnom režime a P8-00 sa podľa toho nastaví pred odoslaním, čo vám poskytne štandardný menič s riadením SVC alebo V/F, PID, Modbus a kompletnú sadu ochrany. Druhou možnosťou je režim solárneho čerpadla. Povedzte nám, ktorý projekt potrebuje. Jednotka v režime solárneho čerpadla sa potom prepne na všeobecné použitie s P8-00 na 0, čo je skôr zmena parametra ako návrat.
Pošlite nám hodnotenie čerpadla, celkový dopravný výkon, denný objem vody a umiestnenie lokality a my sa vám vrátime s modelom pohonu, konfiguráciou poľa a zoznamom jednosmernej ochrany ako jeden balík. Ceny, dodacia lehota a podmienky OEM sú uvádzané spoločne, takže celú vec môžete zákazníkovi priniesť v jednom dokumente.
