Továrenské 0,75-2,2 kW 3-fázové solárne čerpadlo s napätím 380 V a univerzálny invertorový VFD ponúka rozsah vysokonapäťového jednosmerného vstupu. Maximálny jednosmerný vstup je 900 V jednosmerný prúd s odporúčaným rozsahom napätia naprázdno 550 – 750 V jednosmerného prúdu a rozsahom MPPT 450 – 600 V jednosmerného prúdu. Nastaviteľný rozsah štartovacieho napätia je 300–900 VDC. Tieto hodnoty poskytujú základ pre výber reťazca panela zobrazeného v odporúčanej tabuľke poľa.
Séria zahŕňa tri menovité hodnoty motorov: 0,75 kW, 1,5 kW a 2,2 kW. Ich menovité výstupné prúdy sú 2,1 A, 3,8 A a 5,1 A. Každý model je určený pre trojfázové napájanie 380 V AC a dokáže pracovať aj so správne nakonfigurovaným fotovoltaickým poľom v režime solárneho čerpadla. Výber prevádzkového režimu určuje, či sa pohon použije na solárne čerpanie alebo ako univerzálny invertor.
Pre uvedené možnosti modulov odporúčané pole používa jeden reťazec 18 modulov s výkonom 250 W (37±1 V) alebo jeden reťazec 15 modulov s výkonom 300 W (45±1 V). Vyššie napätie FV reťazca môže znamenať nižší jednosmerný prúd pre danú úroveň výkonu, čo môže pomôcť zvládnuť káblový prúd a pokles napätia pri dlhších trasách. Konečný návrh reťazca musí používať skutočné elektrické údaje modulu a udržiavať maximálne napätie naprázdno poľa v rámci limitu meniča.

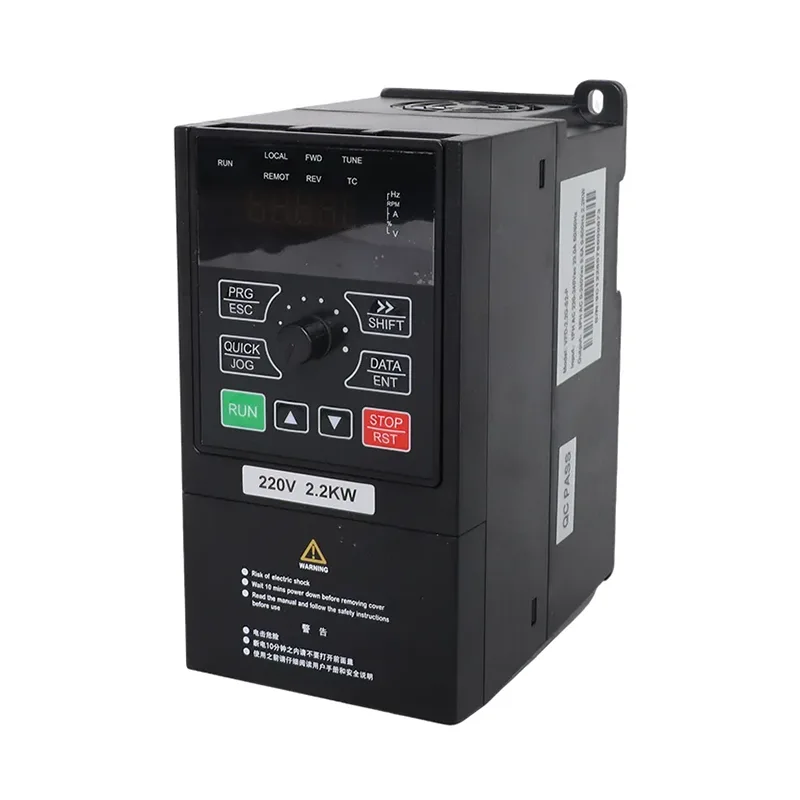

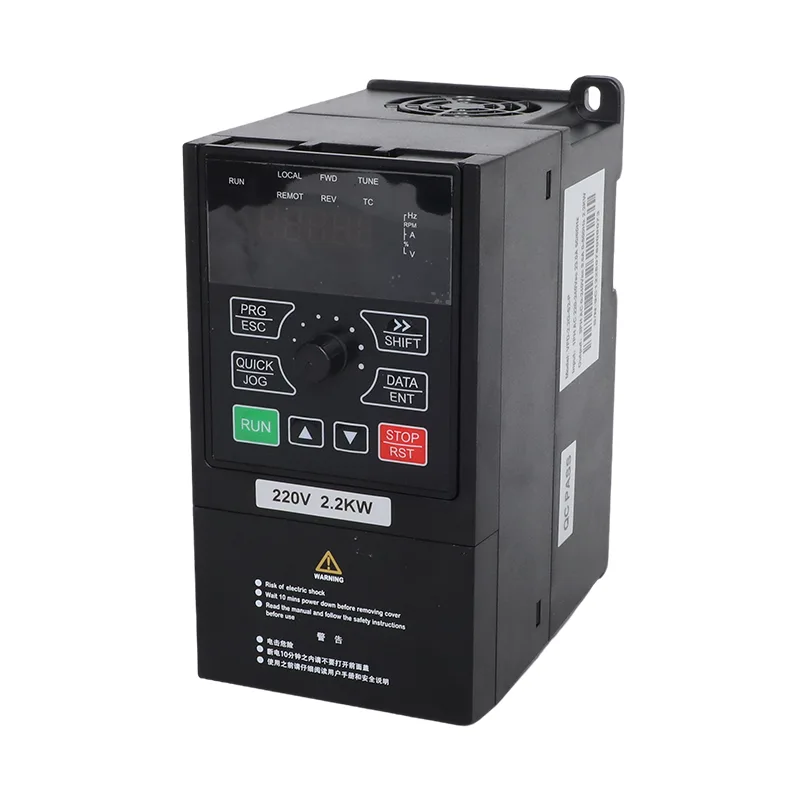

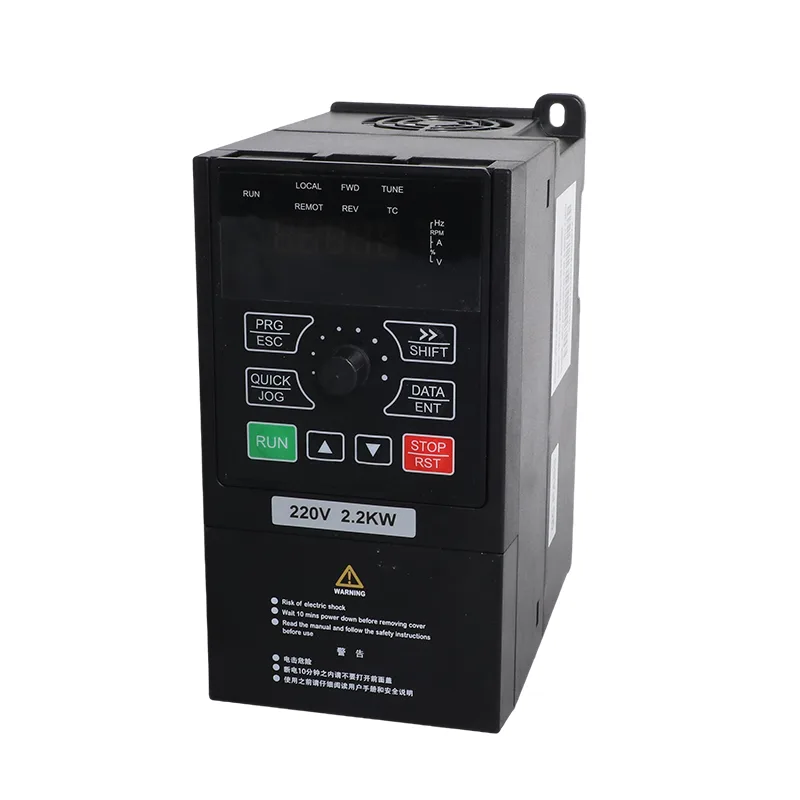

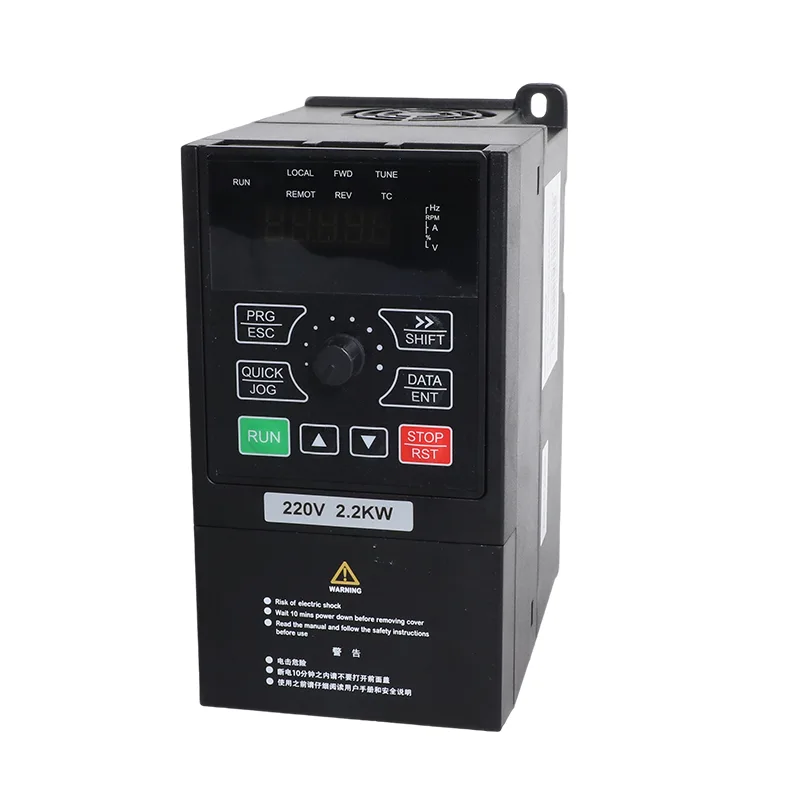

Tieto tri modely zdieľajú kompaktný podvozok s rozmermi 171 × 86 × 138 mm a hmotnosťou približne 1 kg. Montážna plocha 67,3 × 157,5 mm pomáha umiestniť menič do menších ovládacích skríň alebo krytov zariadení. Táto kompaktná forma je užitočná tam, kde malé čerpadlo alebo stroj potrebuje reguláciu s premenlivou rýchlosťou, ale inštalačný priestor je obmedzený.
S P8-00 nastaveným na 1 pohon pracuje v režime solárneho čerpadla. Sledovanie MPPT upravuje prevádzku v závislosti od dostupnej fotovoltaickej energie, zatiaľ čo logika slabého osvetlenia a ochranné funkcie súvisiace s čerpadlom pomáhajú zvládať meniace sa slnečné podmienky. Pri špecifikácii systému je potrebné skontrolovať napätie reťazca poľa, menovitý výkon motora a požiadavky čerpadla.
S P8-00 nastaveným na 0 je možné použiť rovnaký hardvér pre kompatibilné trojfázové motory bez solárneho poľa. Riadenie SVC alebo V/F podporuje reguláciu otáčok motora, zatiaľ čo vstavané PID a RS485 Modbus RTU sú k dispozícii pre vhodné aplikácie riadenia tlaku, prietoku alebo procesov. CSIVEI dokáže nakonfigurovať požadovaný prevádzkový režim pred odoslaním; neskoršia zmena režimu sa vykoná prostredníctvom príslušných parametrov a mala by sa riadiť návodom k produktu.
| Položka | VFD-PC10-0,75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Použiteľný motor | 0,75 kW / 1 HP | 1,5 kW / 2 HP | 2,2 kW / 3 HP |
| Nominálna kapacita | 1,5 kVA | 3 kVA | 4 kVA |
| Vstupný prúd | 3,4 A | 5 A | 5,8 A |
| Výstupný prúd | 2,1 A | 3,8 A | 5,1 A |
| Vstupné striedavé napätie | AC 3 PH 380 V (-15 %) až 440 V (+10 %) | ||
| Max. Vstupné jednosmerné napätie | 900 V DC | ||
| Odporúčaný rozsah Voc | 550 až 750 V DC | ||
| Odporúčaný rozsah MPPT | 450 až 600 V DC | ||
| Rozsah počiatočného napätia | 300 až 900 VDC, nastaviteľné parametre | ||
| Menovité výstupné napätie | 3 PH 380 V AC | ||
| Úroveň hluku | 50 dBA max. |
| Model | 37±1 V moduly, 250 W±5 Wp | 45±1 V moduly, 300 W±5 Wp | ||
| Moduly na reťazec | Struny | Moduly na reťazec | Struny | |
| VFD-PC10-0,75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Položka | Špecifikácia |
| Menovitá frekvencia | 50/60 Hz |
| Vstupný frekvenčný rozsah | ±5 % (47,5 až 63 Hz) |
| Výstupné napätie | 0 na vstupné napätie |
| Výstupná frekvencia | 0,1 až 500 Hz |
| Maximálna frekvencia | 0 až 500 Hz (ovládanie SVC a V/F) |
| Nosná frekvencia | 0,8 kHz až 8 kHz, automaticky prispôsobené záťaži (podporované až 16 kHz) |
| Rozlíšenie frekvencie | Digitálne nastavenie 0,01 Hz; analógové nastavenie 0,025 % maximálnej frekvencie |
| Režim ovládania | Bezsenzorové vektorové riadenie (SVC); V/F ovládanie |
| Štartovací moment | 0,5 Hz / 150 % (SVC) |
| Rozsah rýchlosti | 1:100 (SVC) |
| Presnosť stability rýchlosti | ±0,5 % (SVC) |
| Kapacita preťaženia | 150 % menovitého prúdu po dobu 60 s; 170 % počas 12 s; 190 % za 1,5 s |
| Zvýšenie krútiaceho momentu | Automatické zvýšenie krútiaceho momentu; manuálne zvýšenie 0,1% až 30,0% |
| V/F krivka | Lineárna, viacbodová a štvorcová krivka (výkon 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F oddelenie | Úplné oddelenie, polovičné oddelenie |
| Zrýchlenie / spomalenie | Lineárna alebo S-krivka, 0,0 až 6500,0 s |
| DC brzdenie | Štartovacia frekvencia 0,00 Hz až maximálna frekvencia; čas 0,0 až 36,0 s; aktuálne 0,0 % až 100,0 % |
| JOG ovládanie | JOG frekvencia 0,00 Hz až maximálna frekvencia (predvolená hodnota 5 Hz); zrýchlenie/spomalenie 0,0 až 6500,0 s |
| Vstavaný PID | Áno, pre tlak, prietok alebo teplotu uzavretú slučku bez externého regulátora |
| AVR | Výstupné napätie je stabilné, keď napätie v sieti kolíše |

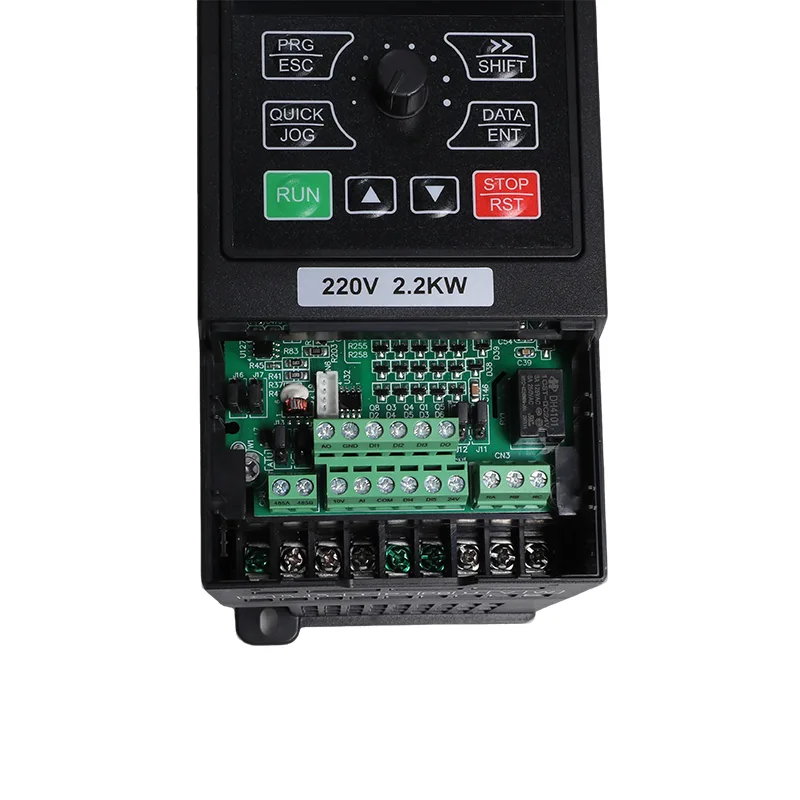

| Vstupné svorky | 5 digitálnych vstupov, DI5 podporuje vysokorýchlostné impulzy až do 50 kHz; 1 analógový vstup 0-10 V alebo 0-20 mA; 1 vstup potenciometra klávesnice |
| Výstupné svorky | 1 vysokorýchlostný impulzný výstup do 50 kHz; 1 reléový výstup; 1 analógový výstup 0-20 mA alebo 0-10 V |
| Komunikácia | RS485, Modbus RTU |
| Ochrana | Detekcia skratu motora pri zapnutí, strata výstupnej fázy, nadprúd, prepätie, podpätie, nadmerná teplota, preťaženie, nedostatočné zaťaženie, slabé svetlo |
| Prevádzková teplota | -10 °C až 50 °C; zníženie o 1 % na 1 °C nad 40 °C |
| Skladovacia teplota | -20 °C až 60 °C |
| Vlhkosť | Pod 95 % relatívnej vlhkosti, žiadna kondenzácia |
| Nadmorská výška | pod 1000 m; zníženie o 1 % na 100 m od 1000 do 3000 m |
| Vibrácie | Menej ako 5,9 m/s² (0,6 g) |
| Kryt | IP20, montáž na stenu alebo skrinku, vertikálna inštalácia |
| Distribučný systém | TN, TT |
| EMC / bezpečnosť | IEC 61800-3 (C3); IEC 61800-5-1 |
Tento výkonový rozsah je určený pre menšie trojfázové čerpadlá a motorom poháňané zariadenia, kde sú užitočné nastaviteľné otáčky, solárna prevádzka alebo oboje.
V prípade čerpacích systémov môže nastaviteľné zrýchlenie a spomalenie pomôcť riadiť rýchlosť, ktorou sa prietok zvyšuje a klesá. Správne nastavenie rampy závisí od čerpadla, potrubia a hydraulických podmienok; mali by sa vyberať skôr počas uvádzania do prevádzky, než predpokladať zo samotného výkonu motora.
Odporúčané konfigurácie polí používajú 18 modulov s výkonom 250 W alebo 15 modulov s výkonom 300 W v jednom reťazci. Invertor podporuje až 900 V DC s odporúčaným rozsahom Voc 550 – 750 V DC a MPPT rozsahom 450 – 600 V DC. Pred potvrdením reťazca skontrolujte skutočné napätie naprázdno modulu v podmienkach teploty na mieste.
Nastavte P8-00 na 1 pre režim solárneho čerpadla alebo 0 pre všeobecný režim. Rovnaká platforma kombinuje solárne čerpanie na báze MPPT s riadením motora SVC/V/F, vstavaným PID a Modbus RTU, čo umožňuje obsluhovať vhodné aplikácie čerpadiel alebo ľahkých strojov.
P8-10 až P8-14 konfigurujú zastavenie a reštart pri slabom svetle. Ochrana proti nedostatočnému zaťaženiu a vstupy hladiny vody môžu tiež podporovať ochranu čerpadla, ak sú správne zapojené a nakonfigurované pre inštaláciu.
Šasi s rozmermi 171 × 86 × 138 mm váži približne 1 kg. Vstavané PID, päť digitálnych vstupov, analógové I/O a RS485 Modbus RTU poskytujú možnosti lokálneho ovládania a integrácie bez potreby samostatného PID regulátora pre podporované aplikácie s uzavretou slučkou.
18 modulov 250 W (37 V typ) v jednej reťazci alebo 15 modulov 300 W (45 V typ). Obe umiestnia pole v odporúčanom rozsahu 550 až 750 V DC otvoreného obvodu. Neprekračujte 900 V DC, čo je menovité maximum.
Áno, to je normálne nastavenie mimo siete. Pripojte pole ku svorkám jednosmerného prúdu a čerpadlo k U, V a W, nastavte P8-15 na 1 pre solárne napájanie a pohon beží vždy, keď pole dodá dostatočné napätie.
Ani jedno. Riadenie je bezsenzorové vektorové alebo V/F, obe bez spätnej väzby. MPPT, ochrana proti chodu nasucho, ochrana proti nedostatočnému zaťaženiu a voliteľné PID pre konštantný tlak sú už v pohone.
P8-09 nastavuje spodnú hranicu prevádzkovej frekvencie, štandardne 10,00 Hz. Spolu s prahom slabého svetla v P8-10 je to to, čo bráni pohonu otáčať čerpadlom príliš pomaly, aby premiestňovalo vodu.
Cez RS485 s Modbus RTU áno. Pracovná frekvencia, napätie zbernice, výstupný prúd, výstupný výkon, stav DI a DO a aktuálny režim napájania sú všetky čitateľné z monitorovacej skupiny U0, pričom režim napájania na U0-49 zobrazuje sieť alebo solárnu energiu.
áno. Veľká časť tejto veľkosti je dodávaná v univerzálnom režime, ktorý poháňa ventilátory skleníka, čerpadlá v dielni, cirkuláciu chladiacej kvapaliny a malé kompresory na 380 V napájanie bez akéhokoľvek poľa kdekoľvek na mieste. Rovnaký hardvér, rovnaké parametre, iný režim. Pri objednávke nám povedzte, ktorý chcete. Jednotka zakúpená v režime solárneho čerpadla sa prepne nastavením P8-00 na 0.
Povedzte nám modelovú zmes a množstvo a my písomne uvedieme dátum odoslania s cenou. Štandardné hodnotenia a jednotky značky OEM sa nedodávajú podľa rovnakého harmonogramu, pretože tlač na obal a štítky sú vyrobené podľa vášho umeleckého diela, takže sa oplatí rozhodnúť ešte pred objednávkou.
