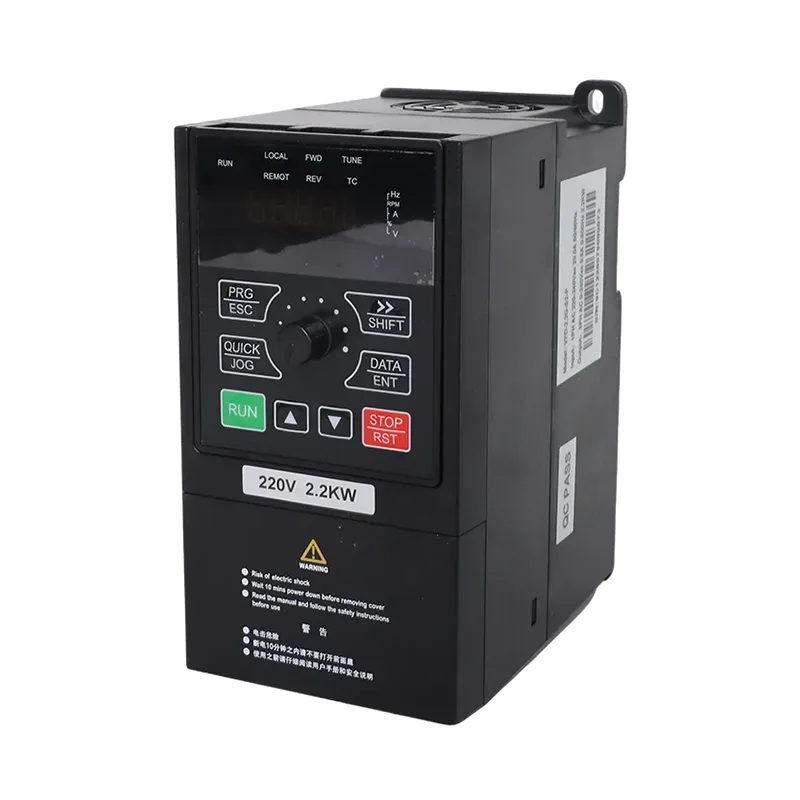

Pre kompaktné čerpacie systémy a ľahké stroje napájané jednofázovým napájaním 220 – 240 V ponúka CSIVEI, výrobca a dodávateľ so sídlom v Číne, jednofázové solárne čerpadlo 230 V s výkonom 0,75 – 2,2 kW a univerzálny invertor VFD. Rad VFD-PC10 zahŕňa modely s výkonom 0,75 kW, 1,5 kW a 2,2 kW s menovitým výstupným prúdom 4 A, 7 A a 9,6 A. V prípade otázok týkajúcich sa nákupu zdieľajte typový štítok motora a zamýšľaný prevádzkový režim a vyžiadajte si cenovú ponuku pre príslušný model. Uvedené vstupné prúdy sú 8,2 A, 14 A a 23 A, preto je potrebné zvoliť napájací obvod, kábel a ochranné zariadenie pre príslušný model.
Pri nastavení priameho solárneho čerpania FV pole napája menič a invertor poháňa čerpadlo; medzi nimi nie je potrebná batériová banka. Tam, kde je potrebná voda nad rámec dostupných solárnych hodín, môže zásobná nádrž držať čerpanú vodu na neskoršie použitie. Ak je súčasťou inštalácie zálohovanie siete, nakonfigurujte parametre výberu zdroja a zapojenie pre zamýšľanú prevádzkovú postupnosť.
FV konfigurácia 0,75-2,2 kW 1-fázového solárneho čerpadla 230 V a univerzálneho invertorového VFD je založená na jedinom reťazci pre každý uvedený model. Vstup jednosmerného prúdu je dimenzovaný až do 450 V jednosmerného prúdu s odporúčaným rozsahom napätia naprázdno 360 – 430 V jednosmerného prúdu a rozsahom MPPT 250 – 350 V jednosmerného prúdu. Tabuľka B uvádza reťazec 11 modulov s menovitým výkonom 250 W (37±1 V) alebo 9 modulov s menovitým výkonom 300 W (45±1 V). Toto sú odporúčané usporiadania uvedené v údajoch o produkte; pred dokončením reťazca potvrďte skutočné napätie naprázdno modulu, vrátane jeho zvýšenia pri najnižšej očakávanej teplote na mieste. Pole musí zostať pod maximálnym napätím 450 V DC meniča.
Menovité výstupné napätie je špecifikované ako 3 PH alebo 1 PH 220 V AC. Pre kompatibilný jednofázový motor dodávané informácie o nastavení špecifikujú výstup U a V s P8-27 nastaveným na 1. Trojfázový 220 V motor používa U, V a W s P8-27 ponechaným na 0. Pred zapnutím systému skontrolujte zapojenie motora a nastavenie parametrov podľa typového štítku motora a návodu k produktu.
Pre jednofázové solárne čerpadlo 230 V 0,75-2,2 kW a univerzálny invertor VFD parameter P8-00 vyberá aplikačný režim: 1 pre režim solárneho čerpadla a 0 pre všeobecný režim. P8-15 samostatne definuje prevádzku zdroja v solárnej konfigurácii: automatickú, len solárnu alebo len sieťovú. Udržiavanie týchto nastavení zreteľne pomáha prispôsobovať menič zamýšľanému zapojeniu a riadiacej sekvencii.
| Položka | VFD-PC10-0,75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| Použiteľný motor | 0,75 kW / 1 HP | 1,5 kW / 2 HP | 2,2 kW / 3 HP |
| Nominálna kapacita | 1,5 kVA | 3 kVA | 4 kVA |
| Vstupný prúd | 8,2 A | 14 A | 23 A |
| Výstupný prúd | 4 A | 7 A | 9,6 A |
| Vstupné striedavé napätie | AC 1 PH 220 V (-15 %) až 240 V (+10 %) | ||
| Max. Vstupné jednosmerné napätie | 450 V DC | ||
| Odporúčaný rozsah Voc | 360 až 430 V DC | ||
| Odporúčaný rozsah MPPT | 250 až 350 V DC | ||
| Rozsah počiatočného napätia | 160 až 450 VDC, nastaviteľné parametre | ||
| Menovité výstupné napätie | 3 PH alebo 1 PH 220 V AC | ||
| Úroveň hluku | 50 dBA max. |
| Model | 37±1 V moduly, 250 W±5 Wp | 45±1 V moduly, 300 W±5 Wp | ||
| Moduly na reťazec | Struny | Moduly na reťazec | Struny | |
| VFD-PC10-0,75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Položka | Špecifikácia |
| Menovitá frekvencia | 50/60 Hz |
| Vstupný frekvenčný rozsah | ±5 % (47,5 až 63 Hz) |
| Výstupné napätie | 0 na vstupné napätie |
| Výstupná frekvencia | 0,1 až 500 Hz |
| Maximálna frekvencia | 0 až 500 Hz (ovládanie SVC a V/F) |
| Nosná frekvencia | 0,8 kHz až 8 kHz, automaticky prispôsobené záťaži (podporované až 16 kHz) |
| Rozlíšenie frekvencie | Digitálne nastavenie 0,01 Hz; analógové nastavenie 0,025 % maximálnej frekvencie |
| Režim ovládania | Bezsenzorové vektorové riadenie (SVC); V/F ovládanie |
| Štartovací moment | 0,5 Hz / 150 % (SVC) |
| Rozsah rýchlosti | 1:100 (SVC) |
| Presnosť stability rýchlosti | ±0,5 % (SVC) |
| Kapacita preťaženia | 150 % menovitého prúdu po dobu 60 s; 170 % počas 12 s; 190 % za 1,5 s |
| Zvýšenie krútiaceho momentu | Automatické zvýšenie krútiaceho momentu; manuálne zvýšenie 0,1% až 30,0% |
| V/F krivka | Lineárna, viacbodová a štvorcová krivka (výkon 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F oddelenie | Úplné oddelenie, polovičné oddelenie |
| Zrýchlenie / spomalenie | Lineárna alebo S-krivka, 0,0 až 6500,0 s |
| DC brzdenie | Štartovacia frekvencia 0,00 Hz až maximálna frekvencia; čas 0,0 až 36,0 s; aktuálne 0,0 % až 100,0 % |
| JOG ovládanie | JOG frekvencia 0,00 Hz až maximálna frekvencia (predvolená hodnota 5 Hz); zrýchlenie/spomalenie 0,0 až 6500,0 s |
| Vstavaný PID | Áno, pre tlak, prietok alebo teplotu uzavretú slučku bez externého regulátora |
| AVR | Výstupné napätie je stabilné, keď napätie v sieti kolíše |

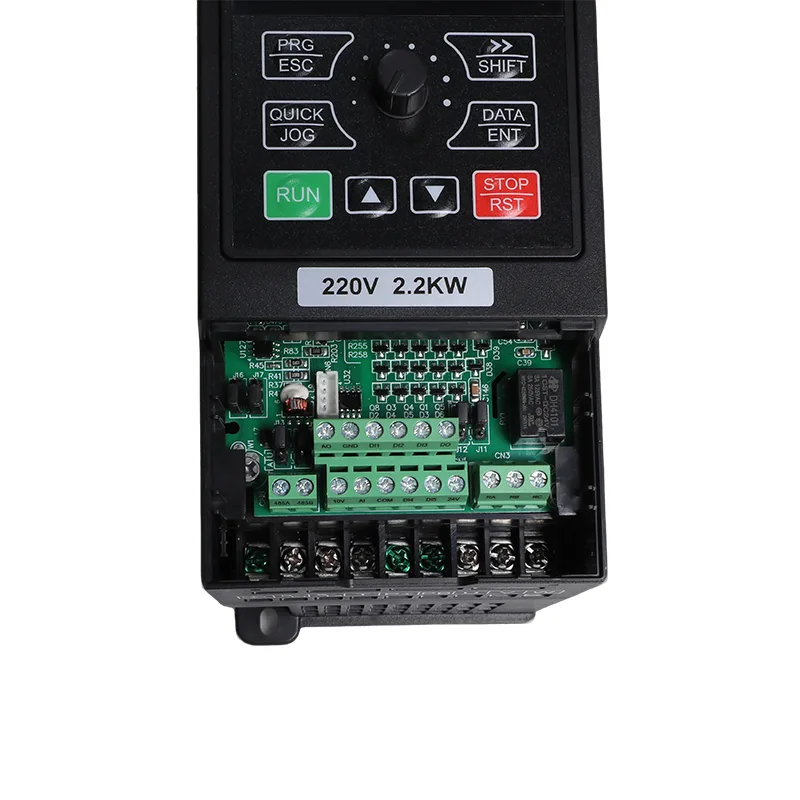

| Vstupné svorky | 5 digitálnych vstupov, DI5 podporuje vysokorýchlostné impulzy až do 50 kHz; 1 analógový vstup 0-10 V alebo 0-20 mA; 1 vstup potenciometra klávesnice |
| Výstupné svorky | 1 vysokorýchlostný impulzný výstup do 50 kHz; 1 reléový výstup; 1 analógový výstup 0-20 mA alebo 0-10 V |
| Komunikácia | RS485, Modbus RTU |
| Ochrana | Detekcia skratu motora pri zapnutí, strata výstupnej fázy, nadprúd, prepätie, podpätie, nadmerná teplota, preťaženie, nedostatočné zaťaženie, slabé svetlo |
| Prevádzková teplota | -10 °C až 50 °C; zníženie o 1 % na 1 °C nad 40 °C |
| Skladovacia teplota | -20 °C až 60 °C |
| Vlhkosť | Pod 95 % relatívnej vlhkosti, žiadna kondenzácia |
| Nadmorská výška | pod 1000 m; zníženie o 1 % na 100 m od 1000 do 3000 m |
| Vibrácie | Menej ako 5,9 m/s² (0,6 g) |
| Kryt | IP20, montáž na stenu alebo skrinku, vertikálna inštalácia |
| Distribučný systém | TN, TT |
| EMC / bezpečnosť | IEC 61800-3 (C3); IEC 61800-5-1 |
Tento rad je určený pre malé čerpacie a ľahké stroje, kde je k dispozícii jednofázové napájanie 230 V. Solárna prevádzka môže podporovať denné čerpanie vody, zatiaľ čo režim na všeobecné použitie poskytuje reguláciu rýchlosti pre kompatibilné zariadenia poháňané motorom.
Menič podporuje jednofázový alebo trojfázový výstup motora 220 V AC, za predpokladu správneho pripojenia motora a nastavenia P8-27. Táto flexibilita môže byť užitočná pri špecifikácii pohonu pre existujúce čerpadlo alebo stroj, ale prúd motora a požiadavky na zaťaženie musia zostať v rámci menovitých hodnôt zvoleného modelu.
Jednofázové solárne čerpadlo 230 V CSIVEI 0,75-2,2 kW a univerzálny invertor VFD možno objednať pre solárne čerpanie alebo konvenčnú reguláciu rýchlosti. Pri vyžiadaní cenovej ponuky zdieľajte typový štítok motora, zamýšľaný režim ovládania a špecifikácie FV modulu, aby bolo možné model a počiatočnú konfiguráciu prispôsobiť aplikácii.
V režime solárneho čerpadla P8-15 vyberá automatickú prevádzku (0), iba solárnu prevádzku (1) alebo iba sieťovú prevádzku (2). V automatickom režime P8-16 nastavuje interval chodu zo siete (štandardne 60 minút) a P8-17 nastavuje oneskorenie pred opätovným pokusom o solárnu energiu (štandardne 4 sekundy).
Odporúčané pole je jeden reťazec 11 × 250 W modulov alebo 9 × 300 W modulov. Napätie naprázdno udržujte v odporúčanom rozsahu 360–430 V jednosmerného prúdu a pod maximálnym napätím 450 V jednosmerného prúdu; rozsah MPPT je 250–350 V DC.
Detekcia nedostatočného zaťaženia je predvolene povolená na úrovni 25 % so 60-sekundovým potvrdzovacím obdobím. Plavákové spínače môžu byť pripojené k DI2 a DI3 a chyba E43 indikuje poruchu hladinovej sondy, keď sa používa toto monitorovacie usporiadanie.
P8-00 vyberá režim solárneho čerpadla (1) alebo režim všeobecného použitia (0). Prevádzka na všeobecné účely poskytuje riadenie SVC/V/F, vstavaný PID a Modbus RTU cez RS485, čo umožňuje rovnakú platformu pohonu obsluhovať kompatibilné čerpadlá, ventilátory a iné malé stroje.
áno. Pripojte čerpadlo k U a V, potom nastavte P8-27 na 1 pre režim jednofázového čerpadla. Trojfázové čerpadlá 220 V sa pripájajú k U, V a W s P8-27 ponechaným na 0.
Buď 11 modulov 250 W (typ 37 V naprázdno) v jednom reťazci, alebo 9 modulov 300 W (typ 45 V) v jednom reťazci. Obe umiestnia napätie poľa do odporúčaného okna 360 až 430 V DC. Zostaňte pod 450 V DC otvoreného obvodu, čo je maximum pohonu.
Menič sa spustí, keď jednosmerné napätie prekročí prahovú hodnotu v P8-07, a zastaví sa, keď výstupná frekvencia zostane pod úrovňou slabého osvetlenia v P8-10 (predvolene 20 Hz) dlhšie ako P8-11 (predvolene 600 s). Spustenie čerpadla pod rýchlosť, pri ktorej pohybuje voda, zohrieva motor a opotrebováva ložiská, takže pohon sa namiesto plazenia zastaví.
Nie. Panely napájajú pohon a pohon napája čerpadlo. Nádrž je zásobník a nádrž stojí zlomok batérie a nie je potrebné ju vymieňať.
áno. iMaster je navrhnutý pre obe úlohy a parameter P8-00 je to, čo medzi nimi vyberá. Vo všeobecnom režime sa chová ako štandardný menič s riadením SVC alebo V/F, vstavaným PID, Modbus RTU cez RS485 a kompletnou súpravou ochrany. Pri objednávke nám povedzte, v akom režime musí jednotka bežať a my ju pred odoslaním nakonfigurujeme. Jednotka, ktorá je už v režime solárneho čerpadla, sa prepne na všeobecné použitie nastavením P8-00 na 0, takže zásoby nakúpené pre jednu úlohu možno stále predávať do druhej.
Pošlite nám model a projekt. Cenu vzorky a objemovú cenu uvádzame spolu, aby ste si mohli porovnať vstupné náklady pred potvrdením, a na hodnotiacu jednotku možno použiť značku OEM, aby ste videli, ako bude vyzerať váš vlastný štítok.
