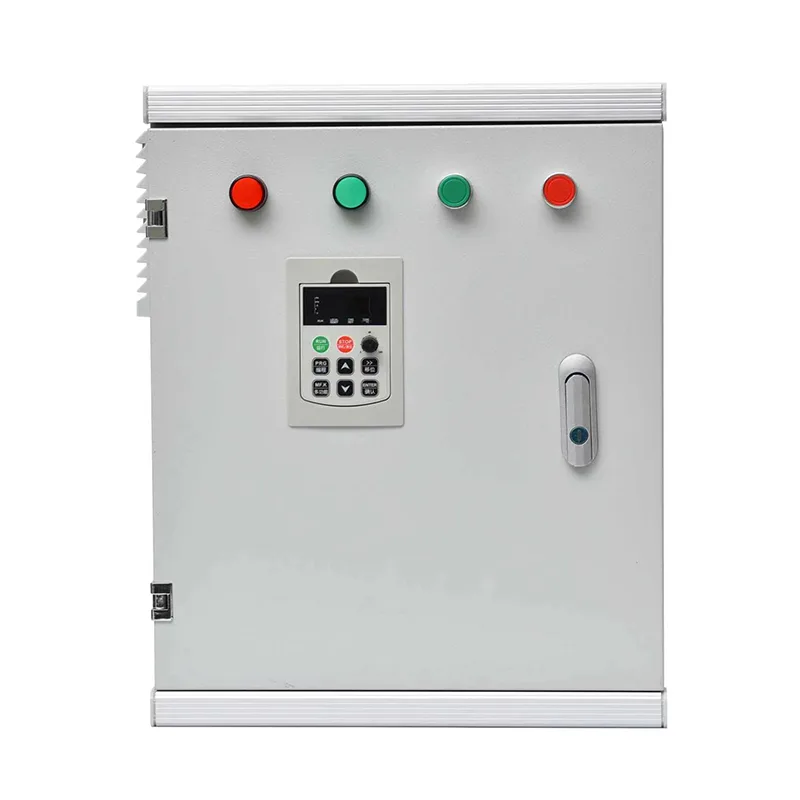

Skrinka na mäkký štartér

Skriňa softštartéra ponúkaná popredným čínskym výrobcom Csivei obsahuje 3-fázovú jednotku softštartéra (s výkonom od 7,5 do 800 kW, 380 – 690 V), vstupný istič alebo poistkový odpojovač, vstavaný premosťovací stykač, relé proti preťaženiu motora a riadiaci transformátor. Štartovacie charakteristiky – programovateľný prúdový limit, čas rampy napätia a počiatočný krútiaci moment – ​​sa nastavujú pomocou digitálnej klávesnice alebo HMI. Voliteľné funkcie zahŕňajú rampu mäkkého zastavenia pre čerpacie systémy, aby sa zabránilo vodným rázom. Ochrana zahŕňa skrat, preťaženie, stratu fázy, pod/prepätie a prehriatie tyristora. Štandardná komunikácia cez Modbus RTU umožňuje pripojenie k systému DCS alebo SCADA; k dispozícii sú voliteľné Profibus, Profinet alebo Ethernet/IP. Stojanová skriňa je vyrobená z pozinkovanej ocele s práškovou povrchovou úpravou, s krytím IP42 až IP55, vhodná pre vnútorné elektrické miestnosti a prašné priemyselné prostredie.

Aplikácie produktov

Pre motory, ktoré pracujú pri pevných otáčkach, ale vyžadujú jemné štartovanie na ochranu poháňaných zariadení a elektrických sietí, poskytuje skriňa mäkkého štartéra kompaktnú alternatívu s nízkymi nárokmi na údržbu k štartérom s priamym zapojením alebo štartérom hviezda-trojuholník.

Čerpacie stanice vody a odpadových vôd

Čerpadlá na prívod surovej vody, posilňovacie a prečerpávacie čerpadlá profitujú z mäkkého štartu, ktorý eliminuje vodné rázy v potrubiach a znižuje mechanické opotrebovanie obežných kolies a spojok čerpadiel. Zabudovaná funkcia mäkkého zastavenia ďalej tlmí buchnutie spätného ventilu a tlakové rázy. Prevádzka bypassu počas ustáleného chodu zaisťuje minimálnu tvorbu tepla v skrini, a to aj v čerpacích staniciach s obmedzeným vetraním.

Systémy ventilátorov a kompresorov HVAC

Chladiče, ventilátory chladiacich veží a veľké motory vzduchotechnických jednotiek v komerčných budovách môžu odoberať vysoké štartovacie prúdy, ktoré spôsobujú blikanie svetiel a namáhanie ovládacích prvkov generátora. Skrinky so softštartérom obmedzujú nábehový prúd na 3–4-násobok plného zaťaženia, čím zabraňujú poklesu napätia. Obtokové stýkače eliminujú kontinuálne straty tyristorov a udržujú energetickú účinnosť systému počas dlhých prevádzkových hodín budovy.

Banské a lomové dopravníky a drviče

Pásové dopravníky a drviče hornín vyžadujú jemné použitie krútiaceho momentu počas spúšťania na ochranu prevodoviek, pásových spojov a spojok pred nárazovým zaťažením. Nastaviteľná funkcia štartovania softštartéra poskytuje krátky impulz vysokého krútiaceho momentu pred rozbehnutím, čím prekonáva trenie pri odtrhávaní plne zaťaženého remeňa. Keď motor beží, premosťovací stykač zabezpečuje chladnú a energeticky efektívnu prevádzku v prašnom prostredí s vysokou teplotou.

Priemyselné kompresory a miešadlá

Skrutkové a piestové kompresory vo výrobných závodoch spolu s miešadlami a miešadlami pri chemickom spracovaní sa spúšťajú pod záťažou a potrebujú plynulé zrýchlenie. Softštartéry eliminujú náhle prechody krútiaceho momentu, ktoré urýchľujú opotrebovanie ložísk a lopatiek, zatiaľ čo prevádzka bypassu zaisťuje, že počas dlhých nepretržitých chodov nedochádza k žiadnym stratám tyristora.

Poľnohospodárske zavlažovacie a hĺbkové čerpadlá

Ponorné čerpadlá a veľké zavlažovacie systémy v odľahlých oblastiach sa spoliehajú na softštartéry, ktoré chránia hriadele čerpadiel a plášte studní pred spúšťacím momentom. Skrine sú kompatibilné s napájaním generátora, pretože znížený nábehový prúd umožňuje menšiemu generátoru spustiť väčšie čerpadlo. Prevádzka s obtokom znižuje spotrebu paliva počas zavlažovacej sezóny.

Technický hlboký ponor

Skriňa softstartéra integruje softštartér na báze tyristora s úplnou ochranou motora a obvodu v jedinom vopred zapojenom kryte, optimalizovanom pre priemyselné riadenie motora s pevnými otáčkami.

Zvyšovanie napätia na báze tyristora

Softštartér riadi šesť antiparalelných kremíkom riadených usmerňovačov (SCR), jeden pár na fázu, aby plynulo zvyšoval napätie motora z nastaviteľnej počiatočnej úrovne krútiaceho momentu (zvyčajne 30–60 % nominálnej hodnoty) na plné napätie počas užívateľom nastavenej doby rampy (0,5–60 sekúnd). Počas nábehu je prúd obmedzený na definovaný násobok prúdu pri plnom zaťažení, zvyčajne 3-5x, čím sa zabráni preťaženiu transformátora alebo generátora. Keď sa motor priblíži k synchrónnej rýchlosti, interný algoritmus deteguje pokles prúdu a signalizuje zatvorenie bypassového stýkača, čím sa motor priamo pripojí k sieti. Tým sa odvádza prúd z SCR, čím sa eliminujú ich straty vedením a tvorba tepla.

Prevádzka s obtokom a nepretržitá prevádzka

Po spustení preteká všetok prúd motora cez mechanický bypass stykač, ktorý je dimenzovaný na nepretržitú prevádzku. SCR zostávajú vypnuté, takže softštartér neprispieva k tepelnému nárastu. Toto je kľúčová výhoda oproti VFD v aplikáciách s pevnou rýchlosťou – skriňa beží chladne a vyžaduje minimálne vetranie. Ak je zvolené mäkké zastavenie, obtok sa otvorí pri vypnutí a SCR sa znova zapoja, aby postupne znižovali napätie, čím sa zabráni vodným rázom.

Ochrana motora a obvodu

Skriňa poskytuje úplnú ochranu motora prostredníctvom termomagnetického ističa a elektronického relé proti preťaženiu s detekciou straty fázy a prúdovej nerovnováhy. Ochrana proti skratu je koordinovaná, aby sa zachovala integrita SCR. Medzi ďalšie ochrany patrí:

● Ochrana proti podpätiu/prepätiu, vypnutie pred poškodením motora v dôsledku anomálií napätia

● Snímanie prehriatia tyristora s alarmom a vypínacou fázou

●  Detekcia obrátenia fázy a straty fázy

●  Ochrana blokovania a zablokovania rotora prostredníctvom relé

Externé bezpečnostné blokovania (napr. núdzové zastavenie, vibračný spínač) sú pripojené k riadiacemu obvodu cez špeciálne svorky.

Riadiace rozhranie a komunikácia

Digitálna klávesnica s LCD displejom na štartovacej jednotke poskytuje lokálne nastavenie parametrov, ovládanie štart/stop a indikáciu stavu – vrátane prúdu motora, napätia a chybových kódov. Pre väčšie skrine je možné integrovať HMI namontované na dverách. Štandardné RS485 Modbus RTU umožňuje diaľkový štart/stop, sťahovanie parametrov a hlásenie alarmov do DCS alebo SCADA. Pre náročné podnikové siete sú k dispozícii brány Profibus DP, Profinet alebo Ethernet/IP.

Krytie a tepelné riadenie

Stojanová skriňa je vyrobená zo silne pozinkovaného oceľového plechu s povrchovou úpravou práškovým nástrekom odolným voči poveternostným vplyvom. Keďže tyristorové teplo vzniká len počas sekundových štartovacích a vypínacích rámp, často postačuje prirodzené konvekčné chladenie pre vnútorné skrine. Pre jednotky s vysokým výkonom alebo prostredia s vysokým okolitým prostredím sú k dispozícii filtrované ventilátory s núteným obehom vzduchu s termostatickým ovládaním. Štandardné krytie je IP42 až IP54; vyššie hodnotenia sú k dispozícii pre prašné alebo vonkajšie miesta.

Súlad a testovanie

Každá skriňa prejde továrenským akceptačným testom, ktorý zahŕňa: meranie izolačného odporu napájacieho obvodu, overenie okruhu zapaľovania SCR, prevádzku bypassového stykača a funkčné testovanie všetkých naprogramovaných profilov štart/stop a ochranných funkcií. Zostava je navrhnutá a testovaná podľa IEC 61439-1/2 a všetky riadiace obvody sú testované podľa platných noriem odolnosti voči šumu.

Často kladené otázky

Otázka 1: Kedy by som si mal vybrať skrinku so softštartérom pred štartérom VFD alebo DOL?

Vyberte si softštartér, keď potrebujete plynulé zrýchlenie motora a znížený nábehový prúd, ale nevyžadujete plynulé zmeny rýchlosti. Softštartéry sú jednoduchšie, generujú menej tepla, stoja menej a sú kompaktnejšie ako VFD. V porovnaní s DOL eliminujú prúdové rázy a mechanické otrasy. V porovnaní s hviezda-trojuholník poskytujú plne nastaviteľné štartovacie parametre a môžu systém čerpadiel jemne zastaviť.

Q2: Aké veľkosti motora sa zmestia do skrinky?

Štandardné skrine sú konfigurované pre motory od 7,5 kW do 800 kW pri 400 V (trojfázové), pričom pre väčšie motory sú k dispozícii menovité hodnoty 690 V. Softštartér, premosťovací stykač a istič prispôsobíme prúdu na štítku vášho motora. Vlastné konfigurácie pre vyššie výkony sú možné.

Q3: Podporuje skriňa softštartéra viacmotorové spustenie?

Áno, v sekvenčnom usporiadaní: jeden softštartér môže spustiť niekoľko motorov jeden po druhom, každý s vlastným výstupným stykačom. Potom, čo prvý motor dosiahne plnú rýchlosť a obíde, softštartér sa od neho odpojí a pripojí sa k druhému motoru atď. To znižuje náklady, keď niekoľko čerpadiel alebo ventilátorov podobnej veľkosti zdieľa jednu stanicu. Všetky motory však musia mať rovnaké alebo podobné štartovacie parametre.

Q4: Čo sa stane, ak softštartér zlyhá, keď motor beží?

Akonáhle je motor v plnej rýchlosti a premosťovací stykač je zatvorený, motor beží priamo zo siete. Ak zlyhá riadiaca doska softštartéra alebo sú poškodené SCR, motor beží bez toho, aby to ovplyvnilo. Porucha ovplyvní iba nasledujúci pokus o spustenie. Táto inherentná bezpečnostná poistka je hlavnou prevádzkovou výhodou.

Q5: Ako dlho je rampa mäkkého rozbehu a dá sa nastaviť?

Čas rampy napätia je plne nastaviteľný, zvyčajne od 0,5 do 60 sekúnd, a v prípade potreby sa môže ďalej predĺžiť. Počiatočné štartovacie napätie (kick start) je tiež nastaviteľné. Optimálna rampa je určená motorom a záťažou — dostatočne dlhá na elimináciu mechanických otrasov, dostatočne krátka na to, aby obmedzila zahrievanie tyristora počas štartu.

Q6: Dokáže softštartér zvládnuť časté štarty?

Softštartér je dimenzovaný na určitý počet štartov za hodinu (zvyčajne do 10 ťažkých štartov). Toto hodnotenie závisí od nastavenia štartovacieho prúdu, času rampy a veľkosti motora. Pre aplikácie zahŕňajúce veľmi časté štarty (napr. indexovacie dopravníky) môže byť vhodnejšie VFD. Poraďte sa s nami o vašom pracovnom cykle pre správnu veľkosť.

Q7: Akú údržbu si skrinka vyžaduje?

Pravidelná údržba je minimálna: ročná vizuálna kontrola silových koncoviek, čistenie ventilačných filtrov (ak sú namontované) a kontrola funkčnosti bypassového stýkača. SCR nemajú žiadne pohyblivé časti a neopotrebúvajú sa. Obtokový stýkač je hlavným servisným komponentom s mechanickou životnosťou zvyčajne presahujúcou jeden milión operácií, čo sa premieta do rokov prevádzky.

Otázka 8: Vytvára softštartér harmonické na napájaní zo siete?

Tyristorové softštartéry generujú harmonické prúdy iba počas krátkeho rozbehu a pozvoľného zastavenia. Počas prevádzky s obtokom v ustálenom stave odoberá motor sínusový prúd, takže nevznikajú žiadne harmonické. Vďaka tomu sú šetrnejšie k sieti ako striedavé pohony, ktoré môžu generovať nepretržité harmonické, pokiaľ nie sú filtrované.

Okresná vodovodná sieť – modernizácia softstartéra pre 20 čerpacích staníc

Pozadie

Regionálny vodohospodársky úrad vo východnej Európe spravoval sieť 20 vzdialených čerpacích staníc, z ktorých každá mala 2 až 4 konvenčné priamo-on-line (DOL) spúšťané čerpadlá s výkonom od 37 do 132 kW. Stanice boli rozhodujúce pre distribúciu vody do niekoľkých miest, ale opakujúce sa problémy spôsobovali neprijateľné prevádzkové náklady a prerušovanie služieb.

Výzva

Hlavným problémom bola elektrina. Náhly štartovací prúd DOL — až 7-násobok plného zaťaženia — spôsobil vážne poklesy napätia na slabých vidieckych rozvodoch. Tým sa aktivovali ochranné relé v blízkych rozvodniach, čo občas prerušilo napájanie samotnej čerpacej stanice. Úrad tiež čelil vysokým nákladom na mechanickú údržbu: vodné rázy počas spúšťania a zastavovania čerpadla, často prasknuté spoje potrubia a poškodené spätné ventily, zatiaľ čo náhla aplikácia krútiaceho momentu skrátila životnosť ložísk čerpadla a spojky. Stanice boli bez obsluhy a boli umiestnené v odľahlých oblastiach, takže akékoľvek vybavenie muselo byť robustné, jednoduché a schopné diaľkového hlásenia porúch.

Prečo Soft Starter Skrine?

Orgán vyhodnotil VFD aj softštartéry. VFD ponúkali reguláciu otáčok, ale považovali sa za nadmerné – čerpadlá boli navrhnuté tak, aby bežali pri pevných otáčkach oproti krivke statického systému, kde škrtiace ventily už zabezpečovali úpravu prietoku. Skrinky so softštartérom ponúkali ideálnu zhodu: eliminovali by rázy štartovacieho prúdu a vodné rázy bez zavádzania trvalých strát pohonu alebo zložitého chladenia.

Kľúčové faktory výberu:

●  Vnútorný obtokový stýkač softštartéra znamenal, že po spustení bude motor čerpať energiu bez strát tyristora, čím sa v nevetraných miestnostiach s čerpadlom udržiava minimálna tvorba tepla v skrini.

●  Funkcia mäkkého zastavenia by počas vypínania postupne spúšťala čerpadlo, čím by sa odstránil tlakový ráz, ktorý spôsoboval vodné rázy.

●  Jednoduché digitálne rozhranie skríň a pripojenie RS485 Modbus integrované priamo do vznikajúcej siete SCADA úradu, čo umožňuje hlásenie porúch bez návštev na mieste.

●  Znížený nábehový prúd znamenal, že existujúce generátorové súpravy (používané počas výpadkov siete) mohli spustiť rovnaké čerpadlá bez problematického poklesu napätia, čím sa rozšírila efektívna záložná kapacita.

Nasadenie

Dvadsať štandardizovaných skríň softštartéra (hodnota 45 až 160 A) bolo vyrobených, otestovaných vo výrobe a nainštalovaných v existujúcich čerpacích staniciach počas šiestich mesiacov. Každá skrinka obsahovala hlavný istič, softštartér s premosťovacím stykačom, elektronické relé proti preťaženiu, komunikáciu Modbus a kryt IP54 odolný voči dažďu. Uvedenie do prevádzky zahŕňalo jednoduché zadanie parametrov pre čas rampy a prúdový limit a pripojenie jedného kábla Modbus k vzdialenej koncovej jednotke stanice.

Výsledky

●  Poruchy sieťového napätia spôsobené spustením čerpadla boli odstránené. Od rekonštrukcie neboli zaznamenané žiadne ďalšie výpadky rozvodne.

●  Opravy potrubí sa v prvom roku znížili o viac ako 80 %, pretože vodné rázy počas spúšťania a zastavovania boli eliminované profilovaním mäkkého štartu a jemného zastavenia.

●  Výmeny ložísk a tesnení čerpadla vykázali merateľný pokles spôsobený plynulým štartovaním s nízkym krútiacim momentom.

●  Konštrukcia bypassu zaisťovala, že elektrárne zostali chladné aj počas dlhšej prevádzky čerpadiel s vysokým dopytom; nedošlo k žiadnym poruchám chladenia skrine.

●  Úrad teraz dostáva stav spustenia/zastavenia v reálnom čase, spúšťací prúd a protokoly porúch z každej stanice na svojom SCADA, čo umožňuje prediktívnu reakciu namiesto núdzových volaní.

●  Po roku úrad rozšíril program na desať ďalších staníc a prijal skriňu softštartéra ako svoj štandard pre všetky projekty modernizácie DOL-to-soft.
