Ovládací panel HVAC

Každý ovládací panel HVAC je navrhnutý tak, aby spĺňal špecifické požiadavky mechanického systému, ktorým sa riadi – či už ide o jednu zabalenú vzduchotechnickú jednotku, chladiace zariadenie s viacerými čerpadlami a chladiacimi vežami alebo systém riadenia zón VAV v celej budove. Kryt panela obsahuje celú elektrickú infraštruktúru: izoláciu prichádzajúceho napájania, ochranu obvodu, spúšťače motorov (priame zapojenie, hviezda-trojuholník, softštartéry alebo pohony s premenlivou frekvenciou), ovládacie relé, bezpečnostné blokovania a vyhradený ovládač – zvyčajne PLC alebo DDC – so svorkami snímača poľa pre vstupy teploty, vlhkosti, tlaku, prietoku a kvality vzduchu. Dotyková obrazovka HMI alebo klávesnica namontovaná na dverách poskytuje operátorom viditeľnosť systému v reálnom čase a ovládanie parametrov. Pripojenie cez BACnet, Modbus alebo Ethernet/IP umožňuje bezproblémovú integráciu so systémami správy budov (BMS). Krytie od IP42 do IP65 je vhodné pre vnútorné mechanické miestnosti, strešné plošiny a exponované vonkajšie miesta. Komplexné schémy ochrany pokrývajú skrat, preťaženie, stratu fázy, podpätie/prepätie a zemný zvod v každom okruhu, s povinnými bezpečnostnými blokovaniami pevne zapojenými na vypnutie požiarneho poplachu, ochranu proti zamrznutiu a ochranu proti prúdeniu vzduchu. Zachováva sa úplná zhoda s IEC 61439-1/2, IEC 60364 a regionálnymi normami elektrickej bezpečnosti.

Ideálne aplikácie

Od jedného klimatizačného zariadenia až po centrálu v celom areáli poskytujú HVAC ovládacie panely centralizovanú elektrickú inteligenciu, ktorá udržuje mechanické systémy v prevádzke bezpečne, efektívne a v koordinácii so širšou sieťou automatizácie budov.

Obchodné kancelárske budovy a zmiešané budovy

Veľké kancelárske veže, nákupné centrá a komplexy so zmiešaným využitím prevádzkujú viaceré vzduchotechnické jednotky, chladiče, chladiace veže a ventilačné zóny. Ovládacie panely HVAC centralizujú ovládanie a ochranu každého mechanického balíka – panel AHU, ktorý riadi prívodné a vratné ventilátory, chladiace špirály, tlmiče ekonomizéra a stav filtra, alebo panel chladiaceho zariadenia, ktorý sekvenuje viacero kompresorov, primárne a sekundárne čerpadlá a ventilátory chladiacej veže. Integrácia s BMS budovy cez BACnet/IP alebo Modbus umožňuje správcom zariadení monitorovať a nastavovať všetky systémy z centrálnej pracovnej stanice.

Priemyselné a výrobné zariadenia

Továrne, spracovateľské závody a sklady často vyžadujú vyhradené vetranie a chladenie procesov oddelene od komfortnej klimatizácie. Ovládacie panely v týchto prostrediach riadia vysokovýkonné odsávacie ventilátory, jednotky na úpravu vzduchu, systémy zachytávania prachu a procesné chladiče. Riadenie založené na PLC s priemyselnými komunikačnými protokolmi podporuje komplexnú logiku blokovania – ako je koordinácia ventilácie s prevádzkou výrobnej linky alebo odsávaním procesnej pece. Odolné kryty so zvýšenou ochranou proti prachu a vlhkosti zvládajú náročné okolité podmienky.

Dátové centrá a kritické zariadenia

Chladenie dátového centra je 24/7 kritickou funkciou. Ovládacie panely HVAC, ktoré riadia vzduchotechnické zariadenia v počítačových miestnostiach (CRAH), klimatizácie počítačových miestností (CRAC), čerpadlá chladenej vody a ventilátory kondenzátora sú navrhnuté s ohľadom na redundanciu a spoľahlivosť. Dvojitý vstup napájania, integrácia automatického prepínača a výstupy alarmu s ochranou proti poruche zaisťujú pokračovanie chladenia aj pri poruchách v sieti. Vysoko presné riadenie teploty a vlhkosti s pripojením Modbus/BACnet k platforme správy infraštruktúry dátového centra (DCIM) poskytuje monitorovanie prostredia v reálnom čase.

Nemocnice a zdravotnícke zariadenia

Operačné sály, izolačné miestnosti, čisté priestory a všeobecné oddelenia vyžadujú špecifické pomery kvality vzduchu, teploty, vlhkosti a tlaku. Ovládacie panely HVAC v zdravotníckych zariadeniach riadia tieto presné prostredia. Kritické funkcie alarmu – vysoká/nízka teplota, odchýlky vlhkosti, strata prúdenia vzduchu a stav filtra – sú pevne prepojené s privolaním sestry alebo centrálnym monitorovacím systémom v budove. Panely sú navrhnuté pre jednoduchú údržbu a obsahujú izolačné zariadenia umožňujúce servis bez vypnutia systému.

Hotely, strediská a pohostinstvo

Pohodlie hostí je prvoradé. Ovládacie panely HVAC riadia centrálne chladiace zariadenia, systémy kotlov, vzduchotechnické zariadenia obsluhujúce verejné priestory a zónové ovládače fancoilových jednotiek na hosťovských podlažiach. Vopred naprogramované rozvrhy založené na obsadenosti znižujú spotrebu energie počas období nízkej obsadenosti a zároveň zabezpečujú, aby izby pre hostí dosiahli nastavené hodnoty komfortu v čase registrácie.

Vzdelávacie kampusy a inštitucionálne budovy

Univerzitné budovy, školy a vládne zariadenia rozmiestnené vo viacerých štruktúrach ťažia zo štandardizovaných platforiem ovládacích panelov HVAC. Mechanická miestnosť každej budovy je obsluhovaná špeciálnymi panelmi pre VZT jednotky, čerpadlá a koncové jednotky, ktoré sú všetky zapojené do siete BMS v celom areáli. Tento prístup zjednodušuje školenia údržby a správu náhradných dielov.

Technický hlboký ponor

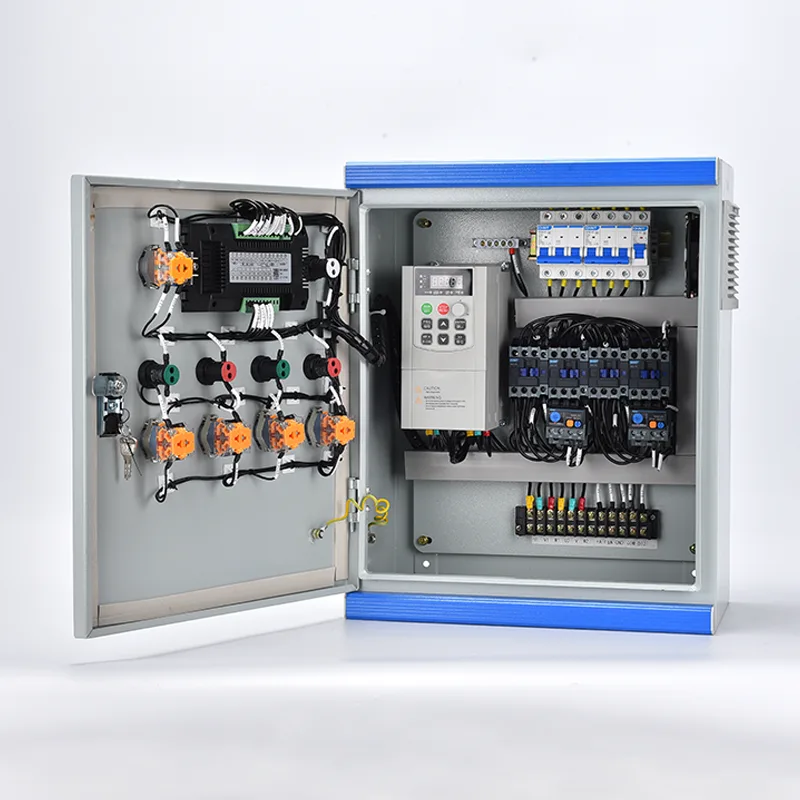

Ovládacie panely HVAC sú navrhnuté ako komplexná distribúcia energie, riadenie motora a automatizačné zostavy – každá je navrhnutá na mieru tak, aby zodpovedala harmonogramu mechanického zariadenia a sekvenciám prevádzky.

Rozvod energie a ochrana obvodov

Vstupná sekcia prijíma trojfázové napájanie (zvyčajne 400 V/480 V, 50/60 Hz) prostredníctvom uzamykateľného hlavného vypínača alebo ističa, s odolnosťou proti skratu vypočítanou pre dostupný poruchový prúd na mieste. Distribúcia po prúde je organizovaná podľa funkcie zariadenia: samostatné vetvy pre ventilátory, čerpadlá, kompresory a riadiace okruhy. Ochrana motorového okruhu je zabezpečená tepelno-magnetickými ističmi alebo poistkovými odpojovačmi prispôsobenými prúdu motora pri plnom zaťažení, s relé proti preťaženiu (elektronickým alebo tepelným) poskytujúcim vypínacie krivky IEC triedy 10/20/30. Riadiaci výkon – zvyčajne 24VAC, 24VDC alebo 230VAC – je odvodený od vyhradeného riadiaceho transformátora s nezávislými poistkami sekundárnych obvodov, ktoré izolujú riadiacu elektroniku od prechodových javov na strane napájania.

Spôsoby riadenia a štartovania motora

V závislosti od veľkosti motora, požiadaviek na štartovací moment a tolerancie mechanického systému na zapínací prúd, panel obsahuje vhodnú metódu štartovania:

●  Direct-on-line (DOL) : pre menšie ventilátory a čerpadlá do približne 7,5 kW

●  Hviezda-trojuholník : pre stredne výkonné motory, kde sa vyžaduje nižší štartovací prúd

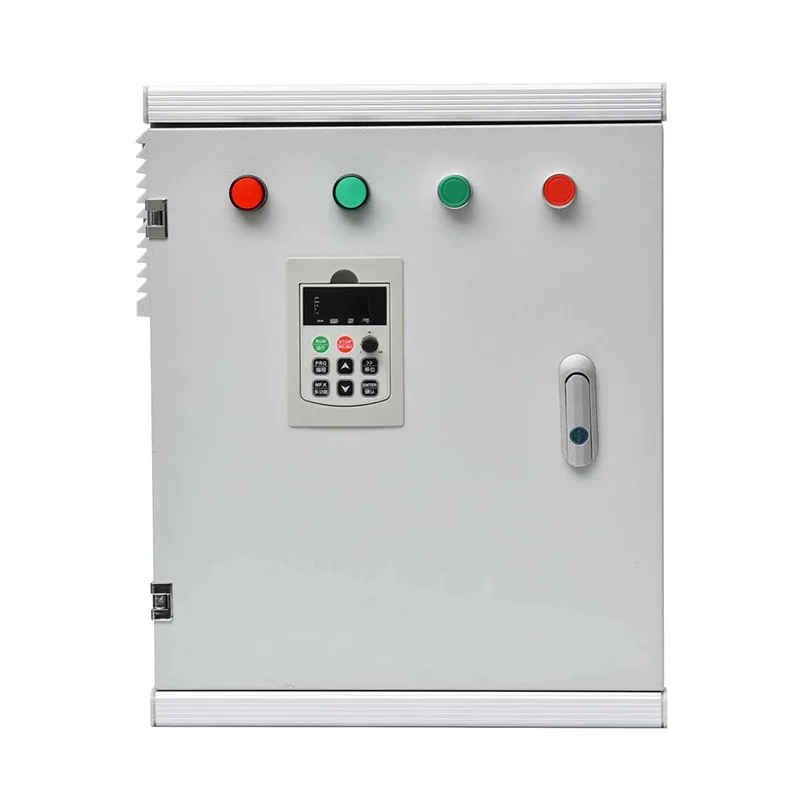

●  Softštartér : pre čerpadlá a ventilátory, kde plynulý nábeh eliminuje vodné rázy alebo preklzávanie remeňa

●  Pohon s premenlivou frekvenciou (VFD) : pre aplikácie vyžadujúce moduláciu otáčok na základe dopytu – ako sú ventilátory prívodu AHU riadené statickým tlakom v potrubí alebo sekundárne čerpadlá chladenej vody reagujúce na rozdiel tlaku v okruhu

VFD sú špecifikované so zabudovaným zmierňovaním harmonických (DC medziobvodové tlmivky) a výstupnými dV/dt filtrami tam, kde dĺžky káblov prekračujú limity výrobcu. Všetky pohony sú nakonfigurované na sériovú komunikáciu s ovládačom panelu pre referenciu otáčok a spätnú väzbu o stave.

Platforma ovládača: PLC vs. DDC

Architektúra riadenia sa vyberá na základe zložitosti aplikácie a požiadaviek na integráciu:

●  DDC regulátory sú typické pre komerčné aplikácie HVAC, ktoré sa integrujú do BMS cez natívny BACnet MS/TP alebo BACnet/IP. Predprogramované knižnice aplikácií pokrývajú štandardné sekvencie AHU, chladiča a kotla.

●  Ovládanie založené na PLC je určené pre priemyselné prostredia, zložité multikompresorové sekvenovanie alebo tam, kde systém musí byť prepojený so zariadeniami, ktoré nie sú HVAC, ako sú napríklad výrobné stroje. Platformy PLC podporujú rebríkovú logiku, funkčné bloky alebo štruktúrované textové programovanie s komunikáciou Profinet, Ethernet/IP alebo Modbus TCP.

●  Obe platformy vykonávajú definovanú postupnosť operácií: časové plány, slučky PID teploty/tlaku, postupnosť spúšťania/zastavovania, generovanie alarmov a zaznamenávanie doby chodu.

Rozhranie snímača a zapojenie v teréne

Vyhradené svorkovnice umožňujú zapojenie snímačov teploty (termistory NTC, RTD, 4-20 mA), tlakových prevodníkov a spínačov, snímačov vlhkosti, spínačov na kontrolu prietoku vzduchu namontovaných v potrubí, diferenciálnych tlakových spínačov pre stav filtra a spätnoväzbových signálov ventilov/ovládačov. Všetky analógové vstupy sú filtrované a chránené proti indukovaným prechodovým javom. Digitálne vstupy sú individuálne izolované cez optočleny alebo vložené relé. Porucha snímača je detekovaná a alarmovaná pomocou konfigurovateľných záložných stratégií – napríklad predvolená prevádzka ventilátora s pevnou rýchlosťou pri strate snímača tlaku v potrubí.

HMI a rozhranie operátora

Farebná dotyková obrazovka HMI namontovaná na dverách (zvyčajne 7-palcová alebo väčšia) alebo samostatné LED indikátory a tlačidlá poskytujú lokálne rozhranie operátora. HMI zobrazuje grafiku stavu systému v reálnom čase – teplotu, vlhkosť, tlak, dobu prevádzky zariadenia, trendy spotreby energie – s užívateľsky konfigurovateľnými prístrojovými panelmi. Úpravy parametrov sú chránené heslom s viacerými úrovňami prístupu (operátor, supervízor, technik). Oznamovanie alarmov zahŕňa zaznamenávanie udalostí s časovou pečiatkou so sledovaním potvrdenia. V prípade panelov s integrovaným systémom BMS môže HMI slúžiť skôr ako nástroj lokálneho ovládania a spúšťania než primárne denné rozhranie.

Bezpečnostné blokovania a ochranná logika

Kritické bezpečnostné funkcie sú implementované v pevne zapojenej logike nezávisle od riadiacej jednotky, čo zaisťuje bezpečnú prevádzku aj v prípade zlyhania procesora:

●  Rozhranie požiarneho poplachu: beznapäťový kontaktný vstup z požiarneho panela vynúti vypnutie AHU a zatvorenie klapky

●  Ochrana proti zamrznutiu: nízkoteplotný termostat na vodných cievkach vypne jednotku a otvorí ventil, aby sa zabránilo prasknutiu cievky

●  Overenie prietoku vzduchu: Diferenčný tlakový spínač v prúde vzduchu zabraňuje spusteniu elektrického alebo plynového ohrievača bez overeného prietoku vzduchu

●  Vysokotlakové a nízkotlakové spínače chladiva chránia kompresory

●  Seizmické a vibračné spínače, ak to vyžaduje miestny zákon

Všetky bezpečnostné blokovania sú zapojené vo vypínacom obvode hlavného ovládacieho relé alebo bezpečnostného PLC, čo zaisťuje okamžité a bezpodmienečné vypnutie.

Zastrešenie a environmentálna konštrukcia

Panelový kryt je vyrobený z 1,5 mm až 2,0 mm elektrogalvanizovaného alebo nerezového plechu s práškovým nástrekom. Bežné hodnotenia zahŕňajú:

●  IP42/IP43 pre vnútorné mechanické miestnosti s čistým prostredím s regulovanou teplotou

●  IP54/IP55 pre miestnosti s vybavením, strešné kryty závodov alebo poloexponované miesta

●  IP65 pre vonkajšie inštalácie vystavené dažďu, prachu a priamemu slnku

Aktívny tepelný manažment – ​​filtrovaná nútená ventilácia s termostatickým ovládaním ventilátora – je zahrnutá pre panely s hustotou VFD alebo pre prostredia s vysokým okolitým prostredím. Pre vonkajšie skrinky je špecifikovaná slnečná clona, ​​antikondenzačný ohrievač a nerezové kovanie odolné voči korózii.

Komunikácia a integrácia BMS

Komunikačné brány prekladajú protokol kontroléra na chrbticu BMS zariadenia. K dispozícii sú natívne BACnet (MS/TP alebo IP), Modbus RTU/TCP a voliteľné LonWorks alebo Ethernet/IP adaptéry. Všetky monitorované body – teploty, tlaky, prietoky, stav zariadenia, prevádzkové hodiny, energetické údaje a stavy alarmov – sú viditeľné pre BMS. Diaľkové nastavenie požadovanej hodnoty a správa harmonogramu umožňujú centralizovanú optimalizáciu energie v rámci celého portfólia budov.

Funkcie energetickej účinnosti

Voliteľné integrované meranie výkonu meria spotrebu na úrovni panela alebo individuálnej záťaže. Regulátor môže vykonávať sekvencie optimalizácie energie, ako je voľné chladenie ekonomizéra, ventilácia riadená podľa potreby (na báze CO₂), optimálny štart/stop a reset teploty chladenej vody na základe vonkajších podmienok – čím sa zníži ročná spotreba energie HVAC o 15 % až 25 % v porovnaní s reguláciou s pevnými parametrami.

4. Často kladené otázky

Otázka 1: Je ovládací panel HVAC štandardný produkt alebo je navrhnutý na mieru pre každý projekt?

Každý panel je navrhnutý na mieru tak, aby zodpovedal harmonogramu mechanického vybavenia projektu, postupnosti prevádzky a zoznamu elektrického zaťaženia. Naši aplikační inžinieri pracujú na základe vášho P&ID, údajových listov zariadení a špecifikácií riadenia. Štandardizované interné architektúry a knižnice komponentov zabezpečujú konzistentnú kvalitu a zároveň vyhovujú požiadavkám špecifickým pre danú lokalitu.

Q2: Akú platformu radiča používate – PLC alebo DDC?

Ponúkame oboje a odporučíme vhodnú platformu na základe vášho projektu. Regulátory DDC (natívne BACnet) vyhovujú komerčným aplikáciám budov s integráciou BMS. PLC sú špecifikované pre priemyselné zariadenia, zložité sekvencie alebo tam, kde sa vyžaduje integrácia s inými zariadeniami ako HVAC. K dispozícii je podpora viacerých dodávateľov – spolupracujeme s poprednými značkami a môžeme dodať aj alternatívy na otvorenej platforme.

Otázka 3: Aké zariadenie HVAC môže panel ovládať?

Naše panely sú konfigurované pre všetky bežné zariadenia HVAC: vzduchotechnické jednotky (konštantný objem a VAV), zabalené strešné jednotky, chladiace zariadenia (chladené vzduchom a vodou), kotlové systémy, chladiace veže, čerpacie systémy (primárne, sekundárne a terciárne), fancoilové jednotky, ventilátory s rekuperáciou tepla a systémy na odvod spalín/dymu. Štandardnou ponukou sú panely s viacerými zariadeniami spravujúce celú mechanickú miestnosť.

Otázka 4: Môže sa panel integrovať s naším existujúcim systémom správy budov?

áno. K dispozícii sú komunikačné protokoly vrátane BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP a LonWorks. Počas konštrukčnej fázy potvrdíme konkrétny protokol, prenosovú rýchlosť a zoznam bodov, aby sme zaistili bezproblémovú integráciu plug-and-play s vaším BMS.

Q5: Aké bezpečnostné normy a certifikácie spĺňajú panely?

Panely sú navrhnuté a testované podľa IEC 61439-1/2 pre zostavy nízkonapäťových rozvádzačov a ovládacích zariadení. Všetky komponenty nesú označenie CE. K dispozícii sú ďalšie regionálne certifikácie (UL, UKCA atď.). Ku každému panelu sa dodáva kompletná dokumentácia o akceptačnom teste z výroby (FAT), vrátane overenia obvodu, testovania izolačného odporu, testovania funkčnosti a overenia bezpečnostného blokovania.

Q6: Ako je panel testovaný pred odoslaním?

Každý panel prechádza komplexným akceptačným testom v továrni, ktorý zahŕňa: overenie zapojenia z bodu do bodu, testovanie izolačného odporu (napájacie a riadiace obvody), úplné funkčné testovanie všetkých motorových štartérov a pohonov, kontrolu I/O slučky regulátora, testovanie simulovanej sekvencie prevádzky podľa schváleného popisu riadenia, testovanie HMI a komunikačného rozhrania a overenie funkcie bezpečnostného blokovania. S panelom sa dodáva podrobná správa FAT.

Q7: Aká údržba je potrebná po inštalácii?

Odporúčaná ročná údržba zahŕňa: tepelné zobrazovanie napájacích pripojení na identifikáciu uvoľnených koncoviek, kontrolu funkčnosti bezpečnostných blokovaní a núdzových zastavení, overenie kalibrácie snímača, kontrolu chladiacich ventilátorov a stavu filtrov a celkové čistenie vnútorných častí krytu. Všetky komponenty sú prístupné cez predné dvere; kritické náhradné diely, ako sú poistky a cievky stýkačov, sú uvedené v dodanej príručke údržby.

Q8: Môžete podporiť uvedenie do prevádzky v teréne?

Podpora diaľkového uvedenia do prevádzky prostredníctvom videohovoru je súčasťou každého panelu. Uvedenie do prevádzky na mieste a služby integrácie BMS je možné dohodnúť v závislosti od miesta a rozsahu projektu.

Nový terminál medzinárodného letiska – nasadenie ovládacieho panela HVAC

Pozadie

Významné medzinárodné letisko na Blízkom východe postavilo nový terminál pre cestujúcich, aby vyhovovalo rastúcim kapacitným požiadavkám. Terminál s rozlohou viac ako 700 000 metrov štvorcových si vyžadoval komplexnú infraštruktúru HVAC na udržanie pohodlia cestujúcich v odletových halách, príletových halách, maloobchodných zónach, salónikoch a priestoroch na manipuláciu s batožinou pri extrémnych vonkajších teplotách dosahujúcich 50 °C.

Výzva

Mechanický dizajn špecifikoval centrálny chladič s 12 vodou chladenými odstredivými chladičmi, 48 vzduchotechnickými jednotkami s výkonom od 15 kW do 160 kW, početnými súpravami čerpadiel chladenej vody (primárne a sekundárne), ventilátormi chladiacej veže, ventilátormi na rekuperáciu energie a vyhradenou ventiláciou pre uzavreté priestory na manipuláciu s batožinou a závody. Všetko vybavenie bolo rozmiestnené na viacerých mechanických podlažiach a strešných krytoch závodu.

Dodávateľ elektriny projektu čelil náročnému harmonogramu výstavby. Výroba jednotlivých ovládacích panelov pre každý kus zariadenia na mieste by si vyžadovala veľký počet elektrikárov na mieste po dlhšiu dobu, zaviedla by sa kvalitatívne odchýlky a riskovali by chyby v koordinácii medzi subdodávateľmi elektrickej energie a riadenia. Prevádzkovateľ letiska tiež nariadil úplnú integráciu BACnet s podnikovým BMS zariadenia pre centralizovaný energetický manažment a prediktívnu údržbu.

Prečo továrenské ovládacie panely HVAC?

Projektový tím sa rozhodol zaobstarať všetky ovládacie panely HVAC ako továrensky skonštruované, vopred otestované zostavy. Rozhodujúce boli výhody:

●  Každý panel bol navrhnutý na základe harmonogramu mechanického vybavenia a poradia ovládania konzultanta, čím sa zabezpečila individuálna zhoda medzi každým panelom a jemu priradeným zariadením.

●  Všetky interné rozvody napájania, ochrana motora, VFD, riadiace káble, PLC/DDC logika a konfigurácia HMI boli kompletne zmontované a otestované v továrni pred odoslaním – skrátenie času na mieste montáže panelu, pripojenie vstupného napájania a ukončenie káblov snímača poľa.

●  Komunikačná brána BACnet bola vopred nakonfigurovaná a úplný zoznam bodov bol dodaný integrátorovi BMS ešte pred príchodom panelov, čím sa eliminovalo zdĺhavé ladenie protokolu.

●  Bezpečnostné blokovania – vypnutie požiarneho poplachu, ochrana proti zamrznutiu pre výmenníky chladenej vody, blokovanie prúdenia vzduchu pre elektrické ohrievače – boli pevne zapojené v továrni so zdokumentovaným overením, ktoré spĺňajú prísne bezpečnostné požiadavky letiskových úradov.

●  Konzistentný dizajn panelov vo všetkých 48 jednotkách zjednodušil školenie operátorov a skladovanie náhradných dielov pre tím údržby letiska.

Nasadenie

Bolo vyrobených a dodaných 86 HVAC ovládacích panelov – pokrývajúcich chladiče, čerpadlá, VZT jednotky a systémy rekuperácie energie. Panel sizes ranged from compact wall-mount enclosures for small ventilation units to multi-section floor-standing cabinets for 160kW AHUs with integrated VFDs. Všetky panely obsahujú komunikačné brány BACnet/IP a dotykové obrazovky HMI namontované na dverách pre prístup miestneho operátora. The panels were shipped pre-programmed and FAT-tested, with each panel's documentation pack including as-built wiring diagrams, controller logic printouts, and FAT certificates.

Výsledky

●  Čas uvedenia do prevádzky na mieste sa skrátil približne o 50 % v porovnaní s odhadmi rozpočtu založenými na tradičných paneloch vyrobených na mieste, čo pomohlo terminálu dodržať termín otvorenia.

●  Program FAT z výroby identifikoval a opravil 12 konfliktov sekvenčnej logiky počas predbežného testovania – problémy, ktoré by sa inak objavili pri nákladnom odstraňovaní problémov na mieste.

●  Úplná integrácia BACnet s letiskovým BMS bola dosiahnutá do troch týždňov od spustenia panela, pričom všetkých 86 panelov hlásilo prevádzkové údaje a prijímalo príkazy dohľadu.

●  V prvom roku prevádzky umožnili údaje zaznamenané v BMS tímu zariadenia optimalizovať plány resetovania teploty chladenej vody, čím sa dosiahlo 12 % zníženie spotreby energie chladiacej jednotky v porovnaní s pôvodným návrhom.

●  Dodávateľ údržby letiska oznámil minimálne opravné práce, pričom pripísal štandardizovaný dizajn panelu a komplexnú dokumentáciu na efektívne oboznámenie sa tímu.
