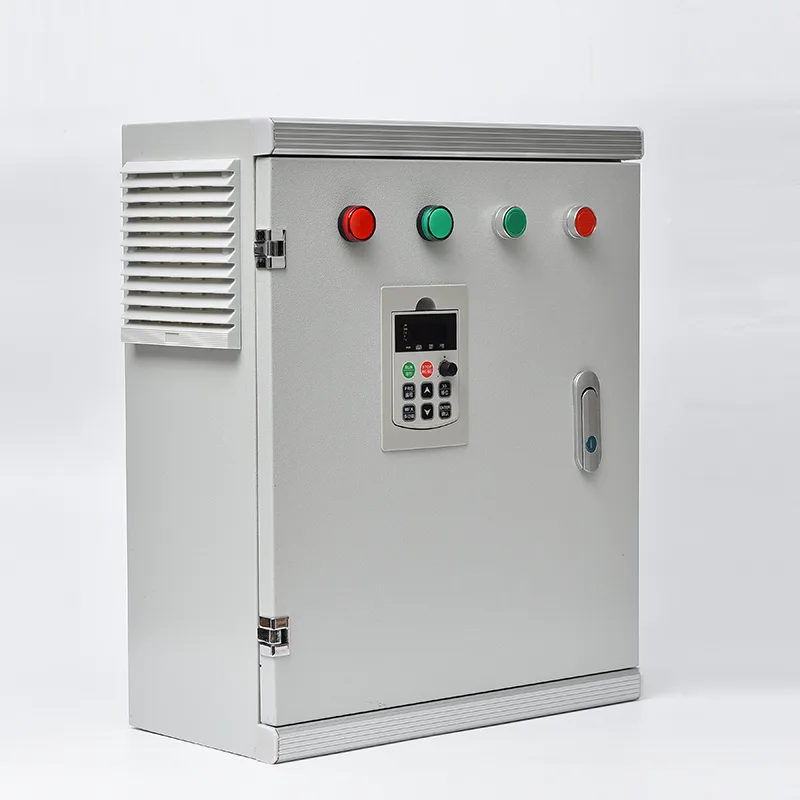

Riadiaca skrinka integruje PLC alebo špecializovaný ovládač zavlažovania, ističe, stýkače čerpadla alebo VFD, výstupné terminály ventilov, riadiaci transformátor a prepäťovú ochranu v jedinom kryte na stenu alebo na podlahu. Prijíma vstupy zo snímačov pôdnej vlhkosti, zrážkomerov, snímačov teploty a vlhkosti, prietokomerov a tlakových vysielačov a potom vykonáva naprogramované plány zavlažovania v konfigurovateľných zónach – zvyčajne 4 až 120 solenoidových ventilov v závislosti od modelu – buď postupne, alebo v prekrývajúcich sa skupinách. Logika spustenia čerpadla zaisťuje, že sa hlavné čerpadlo alebo pomocné čerpadlo zapne pred otvorením akéhokoľvek ventilu a vypne sa po zatvorení všetkých ventilov, čím sa zabráni chodu nasucho a tlakovým rázom. Integrovaný komunikačný modul 4G/LoRa/Wi-Fi prenáša údaje o poli a prevádzkový stav v reálnom čase do cloudovej platformy, kde si pestovatelia môžu prezerať históriu zavlažovania, upravovať plány a prijímať poruchové hlásenia prostredníctvom aplikácie smartfónu alebo webového ovládacieho panela. Ako voliteľná výbava je k dispozícii viackanálová kontrola hnojenia, ktorá umožňuje presné dávkovanie tekutého hnojiva alebo kyseliny pomocou konfigurovateľných vstrekovacích čerpadiel na základe cieľových hodnôt EC a pH. Kryt je vyrobený z pozinkovanej alebo nehrdzavejúcej ocele s práškovým nástrekom odolným voči poveternostným vplyvom, s krytím IP55 alebo vyšším pre vonkajšiu inštaláciu. Kompatibilita solárneho napájania so záložnou batériou je dostupná pre lokality mimo siete, zatiaľ čo štandardné AC modely pokrývajú 110 V až 415 V jednofázové alebo trojfázové napájanie.
Od malých záhradníckych tunelov až po rozsiahle ovocné sady, inteligentné zavlažovacie riadiace zariadenie nahrádza manuálne zavlažovanie a dohady automatizovaným, senzorom riadeným hospodárením s vodou, ktoré reaguje na to, čo plodina skutočne potrebuje.
Veľkoplošné poľné plodiny, sady a vinice ťažia z viaczónového automatizovaného zavlažovania, ktoré riadi desiatky solenoidových ventilov po celom pozemku. Riadiaca jednotka sekvenuje zóny jednu po druhej, aby udržal stabilný tlak v systéme a zároveň dodal vodu podľa prahových hodnôt vlhkosti pôdy, štádia rastu plodín a údajov o miestnej evapotranspirácii. Integrácia prietokomeru poskytuje v reálnom čase potvrdenie, že každý zavlažovací cyklus dodal zamýšľaný objem, pričom okamžite signalizuje upchatie alebo prasknutie potrubia.
Skleníkové prostredie vyžaduje presnú kontrolu vody a živín v obmedzenom pestovateľskom priestore. Ovládacia skrinka sa integruje s environmentálnymi senzormi – teplotou, vlhkosťou, intenzitou svetla a vlhkosťou substrátu – na spustenie zavlažovania na základe dopytu rastlín a nie pevných časovačov. Viackanálové fertigačné vstrekovače dávkujú tekuté hnojivo a regulátory pH pod uzavretou reguláciou EC/pH, čím zaisťujú, že každá plodina dostane presnú receptúru živín v správnej koncentrácii. Vzdialený prístup umožňuje pestovateľom sledovať viacero skleníkových zátok z jedného smartfónu.
Parky, športové ihriská, golfové ihriská a terénne úpravy pri cestách prevádzkované obecnými úradmi vyžadujú spoľahlivé, programovateľné zavlažovanie na rozptýlených miestach. Ovládacia skrinka riadi viacero staníc solenoidových ventilov podľa časového plánu alebo plánu spúšťaného senzorom, pričom vstup dažďového senzora automaticky pozastaví zavlažovanie počas vlhkého počasia, aby sa predišlo plytvaniu vodou. 4G konektivita umožňuje centralizovanú správu z mestského operačného strediska, čím sa znižuje potreba návštev jednotlivých pracovísk tímom údržby.
Mnoho poľnohospodárskych lokalít nemá spoľahlivú sieťovú elektrinu. Ovládaciu skrinku je možné nakonfigurovať s poľom solárnych panelov, batériovou bankou a výstupmi nízkoenergetického jednosmerného blokovacieho elektromagnetického ventilu pre plne autonómnu prevádzku mimo siete. Riadiaca jednotka riadi spustenie čerpadla (zo solárneho vrtu alebo prívodu do nádrže), zónové radenie ventilov a prenos dát – všetko poháňané fotovoltaickým systémom na mieste.
Kontajnerové škôlky, farmy na pestovanie bobúľ a prevádzky na rezanie kvetov často zavlažujú malé zóny rôznymi typmi plodín, z ktorých každá vyžaduje odlišné zavlažovacie režimy. Ovládací box podporuje naprogramované plány pre zónu s nezávislými časmi spustenia, trvaním chodu a receptami na hnojenie. Potlačenie na základe pôdnej vlhkosti zabraňuje nadmernému zavlažovaniu citlivých plodín, zatiaľ čo sekvencie protimrazových postrekovačov môžu byť spustené prahovými hodnotami snímača teploty.
V regiónoch, kde je voda prideľovaná podľa objemu alebo času jednotlivým pestovateľom, ovládacia skrinka podporuje autentifikáciu používateľa IC kartou alebo RFID pre meranie poľnohospodárskej vody. Spotreba každého používateľa sa zaznamenáva a nahráva do riadiacej platformy, čo umožňuje spoplatnené prideľovanie vody, ročné limity odberu a automatické vypnutie čerpadla pri prekročení kvót.
Smart Irrigation Control Box kombinuje sekvenovanie založené na PLC, multisenzorové vstupné spracovanie a priemyselnú správu napájania do jedného továrensky testovaného krytu, ktorý poskytuje spoľahlivú, bezobslužnú automatizáciu zavlažovania v rôznych poľných podmienkach.
Riadiaca skrinka je postavená okolo priemyselného PLC alebo špecializovaného zavlažovacieho ovládača s konfigurovateľnými I/O. Riadiaca jednotka vykonáva zavlažovacie programy, ktoré definujú, ktoré zóny sa aktivujú, v akom poradí, na ako dlho a za akých podmienok spustenia. Možnosti plánovania zahŕňajú časové (konkrétne dni a časy), senzorové (prah vlhkosti pôdy, detekcia dažďa) a intervalové (každých N hodín alebo dní). Riadiaca jednotka tiež riadi logiku spustenia čerpadla: relé hlavného čerpadla sa zatvorí predtým, ako sa nabudí prvý solenoid ventilu, a zostane zatvorené, kým sa nezatvorí posledný ventil, plus nastaviteľná doba dobehu na prepláchnutie hlavného potrubia. Toto poradie bráni otvoreniu ventilu proti suchému čerpadlu, eliminuje vodné rázy pri náhlych štartoch a zastaveních a chráni čerpadlo pred mŕtvou prevádzkou. Pre viaczónovú prevádzku umožňuje nastaviteľné medzizónové oneskorenie stabilizovať tlak v systéme medzi ventilovými prechodmi.
Ovládacia skrinka akceptuje celý rad vstupov snímačov poľa: analógové signály 4–20 mA alebo 0–10 V zo sond pôdnej vlhkosti, tlakových vysielačov a prietokomerov; digitálne impulzné vstupy z prietokomerov a zrážkomerov; digitálne on/off vstupy z plavákových spínačov a tlakových spínačov; a dáta RS485 Modbus RTU z viacparametrových pôdnych senzorov merajúcich vlhkosť, teplotu a elektrickú vodivosť. Riadiaca jednotka nepretržite skenuje všetky vstupy a porovnáva namerané hodnoty s užívateľom definovanými prahovými hodnotami. Ak vlhkosť pôdy klesne pod cieľovú hodnotu, spustí sa zavlažovanie. Ak sa zistia zrážky, plánované zavlažovanie sa preruší. Ak sa prietok odchyľuje od očakávaného rozsahu, spustí sa alarm prerušenia potrubia alebo zablokovaného emitora. Všetky údaje snímača sú označené časovou pečiatkou a zaznamenávajú sa na analýzu trendov.
Výstupy ventilov sú zvyčajne 24 V AC alebo 12 V DC, kompatibilné so štandardnými zavlažovacími solenoidovými ventilmi. Výstupná konfigurácia podporuje ako AC blokovacie solenoidy (okamžitý impulz na otvorenie/zatvorenie), tak DC blokovacie solenoidy pre aplikácie s nízkym výkonom mimo siete. Výstupy čerpadla sú reléové kontakty určené pre cievku stýkača motora čerpadla alebo príkaz na spustenie VFD. Pre miesta používajúce čerpadlá s premenlivou rýchlosťou poskytuje analógový výstup 4–20 mA alebo 0–10 V rýchlostnú referenciu k VFD na základe tlaku v systéme alebo požiadavky na prietok. Každý výstup je samostatne istený a opticky izolovaný od ovládača, aby sa zabránilo poškodeniu procesora chybami v prevádzke.
Ovládací box obsahuje 4G mobilný modem, modul LoRa, rozhranie Wi-Fi alebo ethernetový port v závislosti od infraštruktúry lokality. Údaje sa prenášajú do cloudovej platformy pomocou protokolu MQTT alebo HTTP. Platforma poskytuje webový dashboard a aplikáciu pre smartfóny (iOS a Android) na monitorovanie všetkých pripojených senzorov a výstupov v reálnom čase, diaľkové nastavenie plánu, manuálne ovládanie jednotlivých ventilov alebo čerpadiel, upozornenie na alarm prostredníctvom správy push alebo SMS a zobrazenie historických údajov o vlhkosti pôdy, prietoku, tlaku a zavlažovaní. Pre lokality s existujúcim systémom SCADA ovládač podporuje Modbus RTU cez RS485 alebo Modbus TCP, čím odhaľuje všetky I/O body a konfiguračné parametre pre priamu integráciu bez cloudovej vrstvy.
Keď je zahrnutý voliteľný fertigačný modul, ovládacia skriňa riadi jeden až štyri vstrekovacie kanály, každý so samostatným dávkovacím čerpadlom alebo Venturiho injektorom. Riadiaca jednotka monitoruje prietokomer hlavného zavlažovacieho potrubia, aby vypočítala požadovanú rýchlosť vstrekovania na základe cieľového pomeru hnojiva, potom moduluje dávkovacie čerpadlo, aby sa udržala požadovaná hodnota. V konfiguráciách riadených EC/pH poskytujú snímače v hlavnom potrubí zavlažovania alebo spätnom potrubí spätnú väzbu a regulátor upravuje rýchlosť vstrekovania prostredníctvom slučky PID, aby sa koncentrácia živín a pH udržiavali v definovaných pásmach. Výstupy ovládania miešadla udržujú zmiešané zásobníky hnojiva.
Štandardná ovládacia skrinka funguje z jednofázového napájania 110–240 VAC alebo trojfázového napájania 380–415 VAC. Riadiaci transformátor poskytuje 24 VAC/VDC pre regulátor a výstupy ventilov. Konfigurácie mimo siete integrujú MPPT solárny regulátor nabíjania, FV pole (zvyčajne 300 W až 1 000 W) a batériu s hlbokým cyklom (12 V alebo 24 V). Ovládač monitoruje stav nabitia batérie a môže znížiť nekritické zaťaženie alebo odložiť plánované zavlažovanie, ak napätie batérie klesne na užívateľom definovaný prah nízkej spotreby. Jednosmerné uzatváracie solenoidové ventily, ktoré spotrebúvajú energiu iba počas okamžitého impulzu otvorenia/zatvorenia, sú určené pre solárne zariadenia, aby sa minimalizovali požiadavky na kapacitu batérie.
Kryt je vyrobený z 1,5–2,0 mm pozinkovaného oceľového plechu alebo nehrdzavejúcej ocele triedy 304 s práškovým nástrekom odolným voči UV žiareniu. Štandardné krytie IP55 je vhodné pre vonkajšiu montáž na stenu alebo montáž na tyč na okraji zavlažovanej plochy. Pre prostredia náchylné na záplavy alebo prostredia s vysokou vlhkosťou je k dispozícii IP65. Pre inštalácie na priamom slnku v tropickom podnebí sa odporúča slnečná clona. Vstup kábla je cez kompresné priechodky s krytím IP na základni krytu. Vnútorné vetranie je pasívne, s odvzdušňovačmi, ktoré vyrovnávajú tlak a zároveň vylučujú vlhkosť a hmyz. Všetky vnútorné dosky plošných spojov sú konformne potiahnuté, aby sa zabránilo korózii z vlhkosti a výparov poľnohospodárskych chemikálií. Zariadenia na ochranu proti prepätiu na prichádzajúcich napájacích a komunikačných vedeniach chránia pred prechodovými javmi spôsobenými bleskom. Hlavný izolátor blokovaný dverami poskytuje bezpečný prístup k údržbe. Riadiaca jednotka ukladá všetky programy, plány a zaznamenané údaje do energeticky nezávislej pamäte, čím zabezpečuje nulovú stratu údajov počas prerušenia napájania.
Otázka 1: K akým typom snímačov sa dá pripojiť ovládací box?
Ovládacia skrinka akceptuje: snímače pôdnej vlhkosti (tenziometrické, kapacitné alebo typu TDR s výstupom 4–20 mA, 0–10 V, alebo Modbus RS485), zrážkomery (impulzný vstup), prietokomery (impulzné alebo 4–20 mA), snímače tlaku (4–20 mA), snímače teploty a vlhkosti, snímače teploty a vlhkosti mA a zásobníky hladiny Modbus (4–2) a údaje o meteostanici (cez Modbus z externej meteostanice alebo cloudového API). Naši inžinieri potvrdia kompatibilitu snímača počas špecifikácie projektu.
Otázka 2: Koľko zavlažovacích zón môže spravovať jedna ovládacia skrinka?
Štandardné konfigurácie podporujú 4 až 24 káblových zón. Rozširujúce moduly umožňujú škálovanie na 48, 72 alebo viac zón. Pre veľmi veľké nasadenia môžu bezdrôtové vzdialené terminálové jednotky komunikujúce cez LoRa ovládať ďalšie ventilové klastre až niekoľko kilometrov od hlavnej riadiacej skrinky, čo umožňuje centralizovanú správu stoviek zón v rámci nehnuteľnosti.
Q3: Môže riadiaca skrinka fungovať bez napájania zo siete?
áno. K dispozícii je konfigurácia mimo siete s integrovaným MPPT solárnym regulátorom nabíjania, FV panelmi a akumulátorom s hlbokým cyklom. Na minimalizáciu spotreby energie sa používajú jednosmerné uzatváracie solenoidové ventily. Riadiaca jednotka monitoruje stav batérie a odloží nekritické operácie, ak napätie klesne na prah nízkej spotreby. Táto konfigurácia je široko používaná na vzdialených farmách a pastvinách, kde je prevádzka elektrickej energie zo siete neekonomická.
Q4: Môžem ovládať zavlažovací systém zo svojho smartfónu?
áno. Ovládací box prenáša dáta do cloudovej platformy cez 4G, Wi-Fi alebo Ethernet. Môžete zobraziť vlhkosť pôdy v reálnom čase, údaje o prietoku a stav ventilov; spustenie alebo zastavenie zavlažovania na diaľku; upraviť harmonogramy a prahové hodnoty; a dostávajte upozornenia na alarm prostredníctvom správy push alebo SMS – to všetko zo sprievodnej aplikácie pre smartfóny alebo webového ovládacieho panela.
Otázka 5: Ako ovláda regulátor ochranu čerpadla?
Riadiaca jednotka sekvenuje spustenie čerpadla pred otvorením ktoréhokoľvek ventilu a zastavenie čerpadla po zatvorení všetkých ventilov, čím sa zabráni prevádzke s mŕtvou hlavou. Ak prietokomer nezistí žiadny prietok napriek tomu, že čerpadlo beží, spustí sa alarm chodu nasucho a čerpadlo sa vypne. Vstup tlakového snímača umožňuje ochranu proti vysokému a nízkemu tlaku. Výstup čerpadla môže byť prepojený so softštartérom alebo VFD pre väčšie motory.
Otázka 6: Čo sa stane so zavlažovaním, ak dôjde k strate komunikácie?
Regulátor ukladá všetky programy a plány do lokálnej permanentnej pamäte. Ak dôjde k strate komunikácie s cloudovou platformou, kontrolér pokračuje v autonómnom vykonávaní svojho naprogramovaného plánu pomocou svojich vnútorných hodín reálneho času. Podmienky spustenia založené na senzoroch (vlhkosť pôdy, zrážkomer) tiež pokračujú v prevádzke. Po obnovení komunikácie sa údaje vo vyrovnávacej pamäti synchronizujú s cloudom.
Otázka 7: Môže jedna ovládacia skrinka riadiť zavlažovanie aj hnojenie?
áno. Voliteľný fertigačný modul spravuje jeden až štyri vstrekovacie kanály s vyhradenou reguláciou čerpadla alebo Venturiho trubice. Dávkovanie môže byť založené na čase, prietoku proporcionálnom vstrekovaní alebo regulácii EC/pH v uzavretej slučke pomocou spätnej väzby zo senzorov v hlavnom potrubí zavlažovania. Výstupy miešadla udržujú zásobníky hnojiva v suspenzii.
Q8: Akú údržbu vyžaduje ovládacia skrinka?
Bežná údržba je minimálna: mesačná vizuálna kontrola krytu a tesnenia dverí, štvrťročná kontrola tesnosti napájacích koncoviek a ročné funkčné testovanie všetkých výstupov ventilov a vstupov snímačov. Ak je nainštalovaný solárny systém, svorky batérie a hladina elektrolytu (pri zaplavených batériách) by sa mali kontrolovať štvrťročne. Samotný ovládač nemá žiadne pohyblivé časti a nevyžaduje plánovanú výmenu.
Ovocinársky podnik v južnej Európe obhospodaroval 180 hektárov kôstkovín a citrusových sadov v zvlnenom teréne. Závlaha bola čerpaná z niekoľkých vrtov a spoločnej nádrže, distribuovanej cez sieť hlavných potrubí do približne 90 zhlukov solenoidových ventilov obsluhujúcich jednotlivé bloky sadu. Prevádzka bola zavlažovaná podľa pevne stanovených časových harmonogramov riadených manuálne terénnymi pracovníkmi, ktorí jazdili medzi blokmi a otvárali a zatvárali ventily počas dňa a noci.
Manuálne ovládanie ventilu bolo pracné a nepresné. Zavlažovače aplikovali rovnakú dobu chodu bez ohľadu na kolísanie vlhkosti pôdy medzi blokmi, čo viedlo k nadmernému zavlažovaniu v zónach s prevahou hliny a nedostatočnému zavlažovaniu na piesočnatých hrebeňoch. Počas vrcholného leta sa tím snažil dokončiť všetky naplánované súpravy do 24 hodín. Štarty čerpadiel boli často nekoordinované s polohami ventilov – ventily sa otvorili pred spustením čerpadla, čo spôsobilo vzduchové uzávery a vodné rázy, ktoré poškodili armatúry hlavného potrubia. Čerpadlá do vrtov na farme tiež bežali proti uzavretým ventilom na konci smeny, čím sa vypínali preťaženia. Vstrekovanie hnojiva bolo riešené samostatným manuálnym Venturiho systémom bez zaznamenávania aplikačných dávok na blok.
Pestovateľ chcel jediný integrovaný riadiaci systém, ktorý by mohol riadiť všetky ventily, čerpadlá a fertigáciu, byť monitorovaný na diaľku a redukovať prácu pri zavlažovaní na úlohu dohľadu.
Usporiadanie bloku farmy navrhovalo centralizovanú architektúru: jedna hlavná ovládacia skrinka na čerpacej stanici, ktorá riadi všetky štarty čerpadiel a tlak v hlavnom potrubí, s bezdrôtovými vzdialenými koncovými jednotkami LoRa na každom klastri satelitných ventilov, ktoré komunikujú späť s hlavným ovládačom. Tým sa predišlo prekopaniu riadiacich káblov cez sad.
Riadiaca skrinka bola nakonfigurovaná so šiestimi výstupnými kanálmi čerpadla (štyri vrty, dve pomocné čerpadlá), vstupom tlakového vysielača na hlavnom potrubí, vstupmi prietokomeru na každom výtlaku čerpadla na ochranu proti chodu nasucho a sledovanie celkového prietoku a 90 bezdrôtovými výstupmi ventilov cez satelitné RTU. Bola rozmiestnená sieť monitorovania pôdnej vlhkosti – šesť viachĺbkových kapacitných sond v reprezentatívnych pôdnych zónach – pripojených k regulátoru cez Modbus RS485.
Fertigácia bola integrovaná cez tri dávkovacie kanály, každý so vstrekovacím čerpadlom s premenlivou rýchlosťou riadenou logikou úmernou prietoku. Riadiaca jednotka monitorovala prietokomer hlavného potrubia a upravovala rýchlosť vstrekovania tak, aby sa udržala cieľová koncentrácia hnojiva bez ohľadu na to, ktoré bloky boli zavlažované.
Programovanie bolo štruktúrované podľa bloku sadov, pričom prahové hodnoty pôdnej vlhkosti určovali, či bude pre každý blok pokračovať plánovaný zavlažovací cyklus. Vstup zrážkomeru automaticky prerušil plánované zavlažovanie na 24 hodín po 5 mm zrážok. Všetky dáta boli prenášané na cloudovú platformu cez 4G, vďaka čomu mal manažér farmy jediný dashboard pre celú operáciu.
Dve primárne inteligentné riadiace jednotky zavlažovania boli nainštalované v dvoch hlavných prístreškoch s čerpadlami so 16 bezdrôtovými RTU LoRa rozmiestnenými po sade. Systém ovládal šesť čerpadiel, 90 zavlažovacích ventilov a tri fertigačné kanály. Energia bola dodávaná zo siete na čerpacích halách; RTU boli solárne napájané internými batériami. Inštalácia a uvedenie do prevádzky boli dokončené počas štyroch týždňov mimo obdobia zberu, pričom existujúce solenoidové ventily a stýkače čerpadiel na farme zostali zachované.
● Práca pri zavlažovaní bola zredukovaná zo štvorčlenného tímu v teréne na jedného supervízora, ktorý monitoruje cloudovú dosku a vykonáva príležitostné kontroly v teréne.
● Spotreba vody sa v prvej úplnej sezóne znížila približne o 28 %, čo bolo spôsobené plánovaním blokov na základe pôdnej vlhkosti, ktoré eliminovalo zbytočné zavlažovanie na ťažších pôdach.
● Požiadavky na údržbu súvisiace s čerpadlom výrazne klesli: výpadky chodu nasucho boli eliminované ochranou založenou na prietoku a poškodzovanie armatúr hlavného potrubia vodným rázom sa zastavilo koordinovaným poradím medzi čerpadlom a ventilom.
● Používanie hnojív sa znížilo o 15 % vďaka vstrekovaniu úmernému prietoku, pričom záznamy o aplikácii na blok sa teraz automaticky zaznamenávajú na účely dodržiavania a agronomickej kontroly.
● Manažér farmy uviedol, že možnosť zobraziť celý stav zavlažovacieho systému na smartfóne – najmä mimo pracovného času a víkendov – bola významnou prevádzkovou výhodou.
