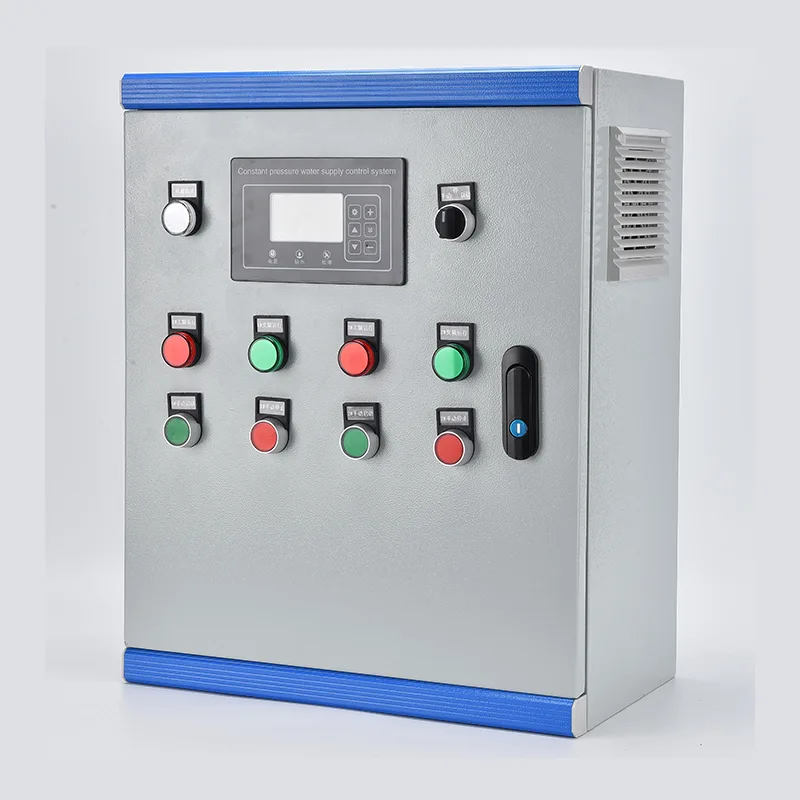

Riadiaca skriňa prívodu vody s konštantným tlakom integruje VFD, PLC alebo špecializovaný ovládač čerpadla, ističe prívodu, výstupné stykače na čerpadlo, riadiaci transformátor a rozhranie vysielača tlaku do jedného podlahového krytu. Výkon sa pohybuje od 0,75 kW do 400 kW pri trojfázovom napätí 380–480 V. Tlakový snímač na hlavnom zberači privádza signál 4–20 mA do regulátora, ktorý nepretržite porovnáva aktuálny tlak s užívateľom definovanou požadovanou hodnotou a upravuje výstupnú frekvenciu VFD cez PID slučku tak, aby sa udržala regulácia v rozmedzí ±0,02 MPa. V systémoch s viacerými čerpadlami pracuje vedúce čerpadlo pod riadením VFD, zatiaľ čo oneskorené čerpadlá sa postupne spúšťajú alebo vypínajú podľa kolísania dopytu. Pracovná rotácia vyvažuje hodiny chodu všetkých čerpadiel. Ochrana zahŕňa chod nasucho, preťaženie, stratu fázy, skrat a pretlak. Dotyková obrazovka HMI namontovaná na dverách zobrazuje tlak v systéme, stav čerpadla, frekvenciu, protokoly porúch a energetické údaje. Komunikácia cez Modbus RTU/TCP alebo voliteľnú 4G cloudovú bránu umožňuje vzdialené monitorovanie a integráciu SCADA. Kryt je vyrobený z galvanizovanej ocele s práškovým nástrekom v štandarde IP54 alebo až IP65 pre vonkajšie použitie.
Tam, kde tlak vody musí zostať konzistentný napriek meniacim sa požiadavkám, skriňa riadenia dodávky vody s konštantným tlakom nahrádza gravitačné skladovanie a čerpanie s pevnou rýchlosťou automatizovaným riadením reagujúcim na dopyt.
Mestské vodovodné siete zažívajú veľké kolísanie tlaku medzi hodinami špičky a nočnými obdobiami nízkeho prietoku. Skriňa udržuje konštantný tlak v určených bodoch siete moduláciou rýchlosti čerpadla a odstupňovaním, čím sa eliminujú poklesy a rázy, ktoré namáhajú spoje potrubia a vyvolávajú servisné sťažnosti. Pre čerpacie stanice pozdĺž dlhých rozvodov sa PID slučka prispôsobuje meniacemu sa tlaku na vstupe a variabilnému odberu za výstupom.
Bytové veže, hotely a kancelárske budovy potrebujú spoľahlivý tlak na horné poschodia. Skriňa s konštantným tlakom s viacerými vertikálnymi viacstupňovými čerpadlami automaticky upravuje výkon tak, aby zodpovedal požiadavkám založeným na obsadenosti – nižší na poludnie, vyšší počas rannej a večernej špičky. Systém odstraňuje potrebu objemných strešných nádrží spolu s ich konštrukčným zaťažením, rizikom legionely a požiadavkami na prístup k údržbe.
Výrobné závody, zariadenia na spracovanie potravín a elektrárne vyžadujú technologickú vodu s prísne kontrolovaným tlakom. Skriňa napája chladiacu vežu, oplachovacie linky, napájanie kotla a okruhy výrobnej vody s presnosťou regulácie prispôsobenou potrebám procesu. Riadenie založené na VFD eliminuje plytvanie energiou a opotrebovanie ventilov spojené so škrtením.
Veľkoplošné kvapkacie, postrekovacie a stredové otočné systémy potrebujú premenlivý prietok pri stabilnom tlaku v zónach poľa s rôznymi charakteristikami emitora. Skriňa zvláda viacero konfigurácií čerpadiel, vrátane ponorných vrtov a horizontálnych pomocných čerpadiel, ktoré automaticky prispôsobujú výkon počtu otvorených zavlažovacích zón. Zabudovaná ochrana proti chodu nasucho chráni čerpadlá pri zmenách hladiny zdrojovej vody.
Dedinské systémy a vzdialené osady ťažia z automatizovaného riadenia tlaku, ktorý nahrádza manuálnu obsluhu čerpadla. Skriňa je integrovaná so snímačom hladiny v zásobnej nádrži a automaticky sa spúšťa a zastavuje, aby udržala naplnenosť nádrže a zároveň dodávala spotrebiteľom konštantný tlak. Vzdialené monitorovanie cez 4G umožňuje jednému operátorovi spravovať viacero rozptýlených staníc z mobilného telefónu alebo centrálneho SCADA.
Strediská a rekreačné zariadenia s budovami rozmiestnenými po celom areáli potrebujú jednotný tlak na izby pre hostí, kuchyne, práčovňu a terénne úpravy. Skriňa spravuje viacero čerpadiel, aby pokryla špičkovú rannú a večernú potrebu a zároveň znížila energiu počas mimošpičkových hodín, pričom systém je väčšinou cez noc v režime spánku.
Riadiaca skriňa dodávky vody s konštantným tlakom kombinuje riadenie otáčok VFD, radenie čerpadiel na báze PLC a komplexnú ochranu do jedného továrensky zmontovaného krytu, ktorý poskytuje autonómne riadenie tlaku pre inštalácie s jedným čerpadlom až viacerými čerpadlami.
Tlakový vysielač na hlavnom zbernom potrubí prevádza tlak vody na analógový signál 4–20 mA. Regulátor prevádzkuje digitálny PID algoritmus: proporcionálne zosilnenie určuje, ako agresívne systém reaguje na odchýlku tlaku, integrálny čas eliminuje ustálený posun a derivačné tlmenie potláča prekmit pri náhlych zmenách prietoku. Výstup PID priamo nastavuje referenčnú frekvenciu VFD a upravuje rýchlosť čerpadla tak, aby zodpovedala požiadavkám v reálnom čase. Typická presnosť regulácie sa drží v rozmedzí ± 0,02 MPa po vyladení na špecifické charakteristiky systému – dĺžka potrubia, krivka čerpadla a objem tlakovej nádoby.
Keď dopyt prekročí kapacitu jedného čerpadla poháňaného VFD, regulátor uvedie do prevádzky ďalšie čerpadlá. Vedúce čerpadlo beží pod VFD riadením. Ak dosiahne maximálnu frekvenciu a tlak stále klesne pod nastavenú hodnotu, regulátor prepne toto čerpadlo na prevádzku s pevnými otáčkami cez svoj obtokový stykač a spustí oneskorené čerpadlo pod riadením VFD. Keď dopyt klesne a VFD dosiahne minimálnu frekvenciu s tlakom nad nastavenou hodnotou, oneskorené čerpadlá sa vypínajú jedno po druhom a vedúce čerpadlo sa vráti na reguláciu s premenlivou rýchlosťou. To zaisťuje, že vždy len jedno čerpadlo beží pri premenlivej rýchlosti, zatiaľ čo ostatné pracujú pri pevných otáčkach blízko bodu ich najlepšej účinnosti.
Aby sa opotrebenie rovnomerne rozložilo, ovládač otáča označenie vedúceho čerpadla na základe kumulatívnych prevádzkových hodín alebo počtu štartov. Čerpadlo s najnižším počtom hodín sa stáva ďalším vodcom pri spustení rotácie, ku ktorému dochádza pri podmienkach nízkeho prietoku, aby sa predišlo prerušeniu tlaku. Čerpadlo odpojené z dôvodu údržby je zablokované v otáčaní prostredníctvom digitálneho vstupu a regulátor prerozdelí výkon medzi ostatné čerpadlá.
Počas období nulového dopytu – napríklad cez noc v komerčných budovách – VFD nakoniec dosiahne svoju minimálnu frekvenciu, zatiaľ čo tlak sa udrží na nastavenej hodnote. Po konfigurovateľnom oneskorení ovládač prejde do režimu spánku a zastaví všetky čerpadlá. Malá membránová nádrž udržuje tlak v systéme počas spánku. Keď tlak klesne na prahovú hodnotu prebudenia, regulátor reštartuje vedúce čerpadlo a zvýši sa, aby obnovil tlak. Tento cyklus bráni prevádzke čerpadiel proti uzavretému ventilu počas dlhšej doby, čím šetrí energiu a chráni čerpadlo pred prehriatím.
Regulátor poskytuje ochranu špecifickú pre čerpadlo nad rámec štandardného preťaženia motora. Detekcia chodu nasucho využíva buď digitálny vstup zo sondy hladiny vrtu alebo snímanie spodného prúdu motora. Pretlaková spúšť s automatickým resetom zabraňuje poškodeniu potrubia, ak sa ventil náhle zatvorí. Blokovanie s rýchlym cyklom obmedzuje počet štartov za hodinu na ochranu vinutia motora. Strata fázy a sledovanie sledu fáz zabraňujú mechanickému poškodeniu v dôsledku spätného otáčania. Všetky udalosti spustenia sú označené časovou pečiatkou a ukladajú sa do denníka porúch s konfigurovateľným počtom pokusov o automatický reset, kým zablokovanie vyžaduje zásah operátora.
VFD je zvolený pre prevádzku čerpadla s premenlivým krútiacim momentom so 110 % preťažením počas 60 sekúnd. Schopnosť letmého štartu umožňuje bezproblémový reštart do voľnobežného čerpadla bez vypnutia pri nadprúde. Programovanie s preskočením frekvencie zabraňuje mechanickým rezonančným pásmam. Automatická optimalizácia energie znižuje magnetizačný prúd motora pri nízkej záťaži, čím šetrí dodatočnú energiu, keď čerpadlo beží pod plnými otáčkami. Zabudovaná tlmivka jednosmerného medziobvodu a RFI filter minimalizujú vstrekovanie harmonického prúdu do napájania.
Farebná dotyková obrazovka namontovaná na dverách poskytuje systémový tlak a nastavenú hodnotu v reálnom čase, stav jednotlivých čerpadiel, kumulatívne prevádzkové hodiny a počet štartov na čerpadlo, aktívne alarmy s históriou porúch a prístup k parametrom chránený heslom. Manuálne ovládanie podporuje činnosti pri uvádzaní do prevádzky a údržbe.
Štandardný RS485 Modbus RTU sa pripája k SCADA alebo telemetrickému zariadeniu. Voliteľná cloudová brána 4G alebo Ethernet umožňuje vzdialený prístup cez webový prehliadač alebo aplikáciu v smartfóne, pričom poskytuje tlak v reálnom čase, stav čerpadla, spotrebu energie a upozornenia na alarm. Operátori môžu nastaviť požadované hodnoty tlaku na diaľku pre špecifické požiadavky systému.
Stojanová skriňa používa 1,5–2,0 mm pozinkovaný oceľový plech s práškovým nástrekom odolným voči UV žiareniu. IP54 je štandard pre vnútorné čerpadlá. IP55 alebo IP65 je k dispozícii pre vonkajšie prostredie a prostredia na úpravu vody. Filtrovaná ventilácia s núteným obehom vzduchu s termostatickým ovládaním ventilátora udržuje vnútornú teplotu v rámci prevádzkového rozsahu VFD. Pre tropické alebo púštne vonkajšie inštalácie je možné špecifikovať slnečnú striešku a antikondenzačný ohrievač. Káblový vstup je cez priechodkové dosky v základni skrine. Skriňa je navrhnutá a skonštruovaná podľa IEC 61439-1/2, so všetkými komponentmi označenými CE a dostupnými regionálnymi certifikáciami.
Q1: Ako skriňa udržuje konštantný tlak?
Tlakový snímač na hlavnom zberači vody nepretržite meria tlak v systéme a posiela do ovládača signál 4–20 mA. Algoritmus PID regulátora porovnáva skutočný tlak s užívateľom nastaveným cieľom. Ak tlak klesne, zvýši výstupnú frekvenciu VFD, aby sa zrýchlilo čerpadlo. Ak tlak stúpne, čerpadlo sa spomalí. Táto regulácia s uzavretou slučkou beží nepretržite, typicky udržiava tlak v rozmedzí ±0,02 MPa od požadovanej hodnoty.
Otázka 2: Koľko čerpadiel môže ovládať jedna skriňa riadenia dodávky vody s konštantným tlakom?
Štandardné konfigurácie podporujú 1 až 6 čerpadiel, pričom najbežnejšie sú 2 alebo 3 čerpadlá. V systémoch s viacerými čerpadlami jediný VFD poháňa čerpadlo s premenlivou rýchlosťou, zatiaľ čo ďalšie čerpadlá sa spúšťajú s pevnou rýchlosťou, keď dopyt stúpa. Celá logika poradia, striedania a prepínania čerpadiel je zabudovaná do regulátora.
Otázka 3: Aký je rozdiel medzi touto skriňou a inštaláciou samostatných VFD na každom čerpadle?
Skriňa poskytuje kompletný riadiaci systém – logiku sekvencie čerpadiel, tlakovú PID slučku, automatické striedanie, prepínanie porúch, funkciu spánku/prebudenia a jediné používateľské rozhranie – všetko vopred zapojené a testované vo výrobe. Jednotlivé VFD nemôžu koordinovať prevádzku viacerých čerpadiel bez významného externého inžinierstva.
Q4: Môže systém fungovať so zásobníkom alebo bez neho?
Obaja. Pri aplikácii na plnenie nádrže regulátor udržiava tlak v systéme, zatiaľ čo snímač hladiny v nádrži poskytuje autoritu na spustenie/zastavenie. V priamej hlavnej konfigurácii regulátor udržiava tlak v potrubí priamo na distribučnom potrubí, pričom moduluje rýchlosť čerpadla tak, aby zodpovedala požiadavkám spotrebiteľa bez akejkoľvek skladovacej nádrže.
Otázka 5: Aké typy čerpadiel sú kompatibilné?
Skriňa riadi štandardné trojfázové indukčné motory používané v ponorných čerpadlách do vrtov, vertikálnych viacstupňových čerpadlách, horizontálnych odstredivých čerpadlách s koncovým saním a inline pomocných čerpadlách na 380–480 V, 50/60 Hz. Motory s permanentnými magnetmi môžu byť tiež poháňané kompatibilnými VFD.
Q6: Aký výkonový rozsah je k dispozícii?
Štandardné konfigurácie pokrývajú 0,75 kW až 400 kW. Dimenzovanie skrine je založené na počte čerpadiel, prúde motora každého čerpadla pri plnom zaťažení a úrovni poruchy na mieste. Naši inžinieri vyberú VFD, stýkače, ističe a systém prípojníc z údajov vášho čerpadla.
Otázka 7: Aké možnosti vzdialeného monitorovania sú k dispozícii?
Štandardné RS485 Modbus RTU sa pripája k site SCADA. Voliteľné brány 4G alebo Ethernet sa pripájajú ku cloudovej platforme a poskytujú prístup prostredníctvom webového prehliadača alebo aplikácie smartfónu k tlaku v reálnom čase, stavu čerpadla, spotrebe energie, poruchovým alarmom a historickým údajom. SMS alebo push notifikácie aplikácie upozorňujú operátorov na chyby.
Q8: Akú údržbu si skrinka vyžaduje?
Mesačná kontrola tesnení dverí a ventilačných filtrov. Štvrťročná kontrola koncoviek napájania. Ročný test funkčnosti bezpečnostných zariadení a logiky striedania. Chladiace ventilátory VFD a kondenzátory medziobvodu majú životnosť 5–10 rokov a sú vymeniteľné. Snímač tlaku by sa mal každoročne kalibrovať.
Otázka 9: Ako tento systém šetrí energiu v porovnaní s tradičným čerpaním?
Čerpadlo s konštantnými otáčkami so škrtiacim ventilom plytvá energiou na čerpanie proti umelému obmedzeniu. VFD prispôsobuje otáčky čerpadla priamo požiadavkám. Pretože výkon čerpadla sa mení s kockou rýchlosti, čerpadlo pri 80 % rýchlosti odoberá približne 50 % energie pri plnej rýchlosti. V režime spánku počas období s nulovým dopytom inštalácie zvyčajne dosahujú 20 % až 40 % zníženie spotreby energie.
Mestský vodohospodársky úrad vo veľkom ázijskom meste spravoval viac ako 80 sekundárnych čerpacích staníc zásobovania vodou, ktoré obsluhujú výškové obytné komunity. Každá stanica dodávala 200 až 800 bytov na vežiach od 18 do 35 poschodí. Existujúce zariadenia zastarávali – niektoré stanice používali strešné nádrže s doplňovaním plavákovým ventilom, iné používali čerpacie súpravy s pevnými otáčkami a tlakovými redukčnými ventilmi. Mestská samospráva nariadila modernizáciu s cieľom zlepšiť kvalitu tlaku, odstrániť strešné nádrže z dôvodu ochrany verejného zdravia a znížiť spotrebu energie na čerpanie.
Každá posilňovacia stanica obsluhovala vežu s odlišným profilom dopytu: ostré ranné a večerné špičky, mierny denný dopyt a takmer nulový prietok cez noc. Existujúce čerpadlá s pevnými otáčkami bežali na plný výkon bez ohľadu na dopyt a odvádzali prebytočný tlak cez ventily na zníženie tlaku. Tým sa plytvalo značné množstvo energie pri vytváraní tepla a hluku v miestnostiach s čerpadlom. Strešné nádrže bolo potrebné odstrániť, aby sa splnili nové zdravotné predpisy, a úrad požadoval, aby všetky nové stanice hlásili údaje do centrálnej platformy SCADA. Fyzický priestor bol tiež tesný - väčšina čerpacích staníc bola dodatočne vybavená do suterénnych priestorov s obmedzenou výškou stropu a obmedzeným prístupom.
Po úspešnom pilotnom teste na troch staniciach úrad vybral továrensky skonštruované skrine s konštantným tlakom. V jedinom kryte sa nachádzal VFD, ovládač, výstupné stykače pre tri vertikálne viacstupňové čerpadlá, tlakové rozhranie a dotyková obrazovka HMI – zodpovedajúce pôdorysu starého panelu. Regulácia tlaku PID umožnila úplne odstrániť ventily na zníženie tlaku. Vedúce čerpadlo menilo rýchlosť tak, aby zodpovedalo dopytu, s ďalšími čerpadlami podľa potreby. Cez noc systém spal, tlak udržiavala malá membránová nádoba.
Tlak vody v bytoch na najvyššom poschodí sa ustálil na regulačnom minime bez ohľadu na dopyt, bez nadmerného tlaku v nižších poschodiach, ktorý spôsoboval starý systém. Spotreba energie bola meraná na stanicu a prenášaná do autoritného SCADA cez Modbus, čo operátorom poskytlo viditeľnosť v reálnom čase a možnosť diaľkovo upravovať nastavené hodnoty tlaku pre špecifickú výšku každej veže.
Počas prvej fázy bolo v priebehu 18 mesiacov nainštalovaných 32 skríň s konštantným tlakom. Každá skriňa bola vopred naplnená údajmi o čerpadle a nastavenými hodnotami tlaku prispôsobenými konkrétnej veži. Uvedenie do prevádzky pripojeného sieťového napájania, káblov motora čerpadla a prevodníka tlaku na mieste – zvyčajne dokončené za jeden deň na stanicu.
● Sťažnosti na tlak od obyvateľov na najvyššom poschodí v 32 komunitách klesli na nulu do troch mesiacov od uvedenia do prevádzky.
● Spotreba energie čerpadla klesla v priemere o 35 % v porovnaní s predchádzajúcou základnou hodnotou s pevnou rýchlosťou, čím prekročila cieľ úradu o 25 %.
● Strešné nádrže boli vyradené z prevádzky a odstránené, čím sa eliminovali súvisiace náklady na údržbu a dodržiavanie kvality vody.
● Dvojčlenný operačný tím teraz spravuje všetkých 32 staníc na diaľku z centrálneho SCADA.
● Úrad štandardizoval kabinet s konštantným tlakom pre zvyšných 50 staníc, pričom v súčasnosti prebieha druhá fáza.
