Kvalitná jednoramenná nástenná jednosmerná rýchlonabíjačka CSIVEI, navrhnutá pre výkon od 20 kW do 60 kW, sa inštaluje priamo na existujúce steny, stĺpy alebo konštrukčné stĺpy – eliminuje potrebu betónových podložiek, kotvenia do zeme alebo vyhradenej konštrukcie parkovacieho ostrovčeka. Vďaka tomu je ideálny pre podzemné parkoviská, viacposchodové garáže a úzke parkovacie miesta, kde by nabíjačky namontované na podlahe bránili plynulosti premávky.

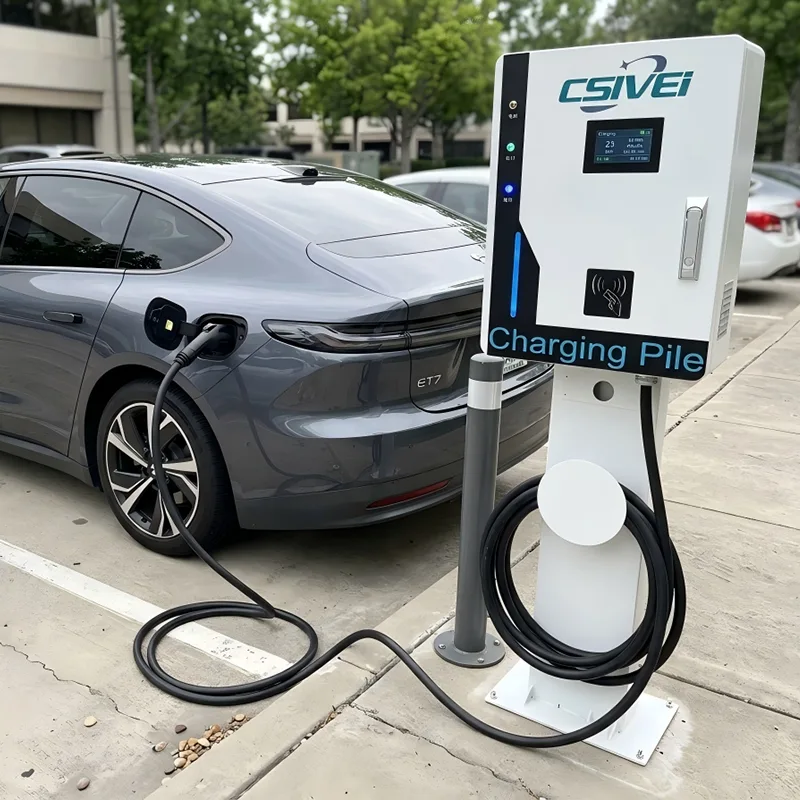

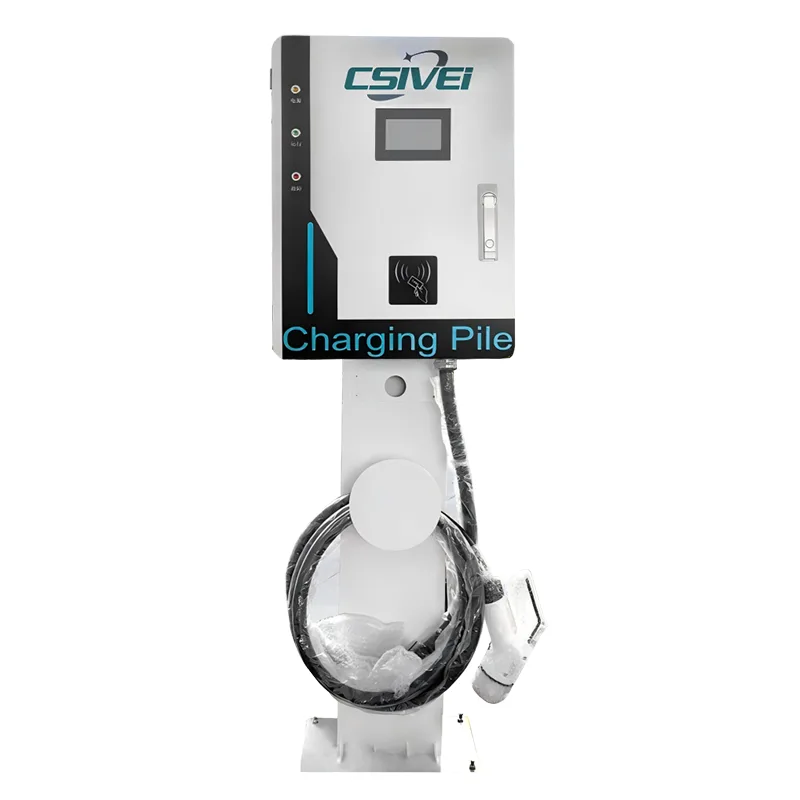

Na miestach, kde chýbajú vhodné povrchy stien, voliteľný pevný oceľový podstavec premení jednotku na voľne stojacu nabíjačku na stĺp bez akýchkoľvek vnútorných zmien hardvéru.
Nabíjačka podporuje štandardy CCS1, CCS2, CHAdeMO a GB/T a slúži všetkým bežným elektromobilom. Kryt s krytím IP55 s elektronikou s konformným povrchom odolá vlhkému, prašnému a zle vetranému vnútornému aj vonkajšiemu prostrediu typickému pre pivničné parkoviská.
Kontrola prístupu prebieha cez 7-palcovú dotykovú obrazovku s RFID a autentifikáciou založenou na aplikácii, s konektivitou OCPP 1.6J/2.0.1 umožňujúcou vzdialené monitorovanie, hlásenie transakcií a dynamické oceňovanie.
Medzi bezpečnostné funkcie patrí monitorovanie izolácie v reálnom čase, ochrana proti zvyškovému prúdu citlivá na jednosmerný prúd, ochrana proti nadmernej teplote a tlačidlo núdzového zastavenia – to všetko je štandardné pre každú jednotku.
Nástenná jednosmerná nabíjacia stanica s jednou pištoľou, navrhnutá pre miesta, kde je podlahová plocha prvoradá, sa montuje priamo na existujúce vertikálne povrchy – uvoľňuje cennú zem a zároveň poskytuje výkon rýchleho jednosmerného nabíjania. S voliteľnou súpravou podstavca sa rovnaká jednotka premení na riešenie namontované na stĺpe pre miesta pod šírym nebom bez vhodných stien.
V suterénnych garážach a viacúrovňových parkovacích štruktúrach sú nabíjačky na podlahe nepraktické, úzke polia, úzke kruhy otáčania a konštrukčné stĺpy. Táto nástenná jednotka sa inštaluje priamo na betónové steny, stĺpy alebo nosné stĺpy, pričom umiestňuje nabíjačku na čelo každého poľa bez toho, aby zasahovala do parkovacieho miesta alebo jazdnej uličky. Nevyžaduje sa žiadne ukotvenie do zeme ani betónová podložka, čo urýchľuje inštaláciu a udržiava chodníky voľné pre chodcov.
Predajcovia, ktorí pripravujú elektrické vozidlá na odovzdanie zákazníkom alebo vykonávajú pozáručné nabíjanie, potrebujú rýchly obrat v rámci obmedzeného priestoru dielne a nádvoria. Pri montáži nabíjačky na stenu nad servisný priestor sú podlahové plochy voľné pre technikov a pohyb vozidla. Konfigurácia s jednou pištoľou sa úhľadne spáruje s jedným vyhradeným servisným priestorom, čo zjednodušuje správu káblov a zabezpečuje, aby každé vozidlo dostávalo konzistentné a monitorované nabíjanie.
Pre nabíjanie elektromobilov pre zamestnancov, hostí alebo nájomcov v budovách s podzemným alebo krytým parkoviskom sa nástenné nabíjačky DC čisto integrujú do existujúcej konštrukcie. Zabraňujú neporiadku voľne stojacich jednotiek v peších zónach a môžu byť inštalované vo výške očí pre ľahký prístup k obrazovke. RFID a autentifikácia založená na aplikáciách umožňuje fakturáciu špecifickú pre používateľa, zatiaľ čo konektivita OCPP umožňuje správcom nehnuteľností monitorovať používanie a nastavovať ceny počas dňa.
Tam, kde nie sú k dispozícii povrchy stien – ako sú vonkajšie parkovacie plochy, parkovacie pruhy pri obrubníkoch alebo predmestské parkoviská pre maloobchodné predajne – voliteľný oceľový podstavec premení tú istú nabíjačku na jednotku namontovanú na stĺpe s tenkým profilom. To poskytuje flexibilitu nasadenia na kombinovanie montáže na stenu a podstavca v rámci jedného projektu s použitím jedného štandardizovaného produktu namiesto získavania samostatných modelov nástenných a podlahových nabíjačiek. Kompaktný pôdorys jedného podstavca zaberá oveľa menej miesta na zemi ako kompletná stojanová nabíjacia skriňa.
Malé až stredne veľké elektrické flotily – ako sú miestne dodávkové vozidlá, vozidlá mestskej údržby alebo podnikové vozové parky – často fungujú zo skladov s existujúcimi budovami a obvodovými stenami. Nástenné jednosmerné nabíjačky pozdĺž okraja depa maximalizujú využiteľný priestor na dvore na parkovanie vozidiel a manévrovanie. Plánované nabíjanie cez backend OCPP môže byť v súlade so sadzbami za elektrinu mimo špičky, čím sa udržiavajú nízke prevádzkové náklady vozového parku.
Nástenná jednosmerná rýchla nabíjačka s jednou pištoľou obsahuje plnú kapacitu rýchleho jednosmerného nabíjania v kompaktnom šasi pripevniteľnom na stenu – dosahuje vysokú hustotu výkonu bez kompromisov v tepelnom výkone, bezpečnosti alebo servise.
Nabíjačka využíva efektívnu modulárnu architektúru usmerňovača, ktorá integruje vysokofrekvenčné izolované AC-DC konvertory do tenkého krytu, ktorý má zvyčajne jednu tretinu objemu ekvivalentnej stojacej jednotky. Napriek zníženej ploche zostáva účinnosť konverzie ≥95 % pri menovitom zaťažení. Modulová šachta je prístupná z predného panela, čo umožňuje výmenu jednotlivých napájacích modulov za chodu bez odstránenia jednotky zo steny – kritická výhoda v tesných garážových prostrediach, kde môže byť bočný prístup obmedzený.
Nasadenie na stenu predstavuje jedinečné tepelné problémy: nabíjačka sa často inštaluje na betónové alebo murované povrchy s obmedzeným zadným prúdením vzduchu a pivničné parkoviská môžu trpieť stagnujúcim vlhkým vzduchom. Na vyriešenie tohto problému jednotka kombinuje utesnené vnútorné vzduchové potrubie s inteligentným chladením núteným vzduchom. Vysokotlakové ventilátory nasávajú filtrovaný vzduch cez cestu spredu na stranu, čím zabraňujú recirkulácii horúceho vzduchu a chránia vnútorné komponenty pred brzdovým prachom a vzduchom prenášanými časticami bežnými v parkovacích štruktúrach. Konformný povlak na všetkých PCB poskytuje dodatočnú ochranu proti kondenzácii a korozívnej atmosfére.
Kryt je vyrobený z ľahkej, ale pevnej galvanizovanej ocele s práškovým nástrekom pre odolnosť proti UV žiareniu a korózii. Zosilnený systém montážnych konzol rozdeľuje hmotnosť jednotky medzi viaceré kotviace body, kompatibilné s betónovými, tehlovými a konštrukčnými oceľovými stĺpmi. Konštrukcia sústreďuje hmotnosť nabíjačky blízko roviny steny, čím sa minimalizuje namáhanie konzoly na upevnenie. Na miestach, kde sa používa voliteľný podstavec, sa rovnaká montážna konzola pripája k žiarovo pozinkovanému oceľovému stĺpu s integrovaným kanálom na správu káblov, čo nevyžaduje žiadne vnútorné úpravy hardvéru na prechod medzi konfiguráciou montáže na stenu a montážou na stĺp.
Do bočného profilu jednotky je integrovaný pružinový navíjač kábla alebo držiak kábla, ktorý udržiava nabíjací kábel nad zemou, keď sa nepoužíva. To zabraňuje nebezpečenstvu zakopnutia v oblastiach bohatých na chodcov a chráni kábel pred poškodením pri prejdení vozidla. Dizajn puzdra vedie kábel smerom nadol a von v prirodzenej výške uchopenia, čím sa znižuje námaha operátora počas pripojenia.
Napriek svojej zmenšenej veľkosti si nabíjačka zachováva kompletnú súpravu ovládania a bezpečnosti, ktorú nájdete vo väčších jednotkách jednosmerného prúdu. Komunikáciu vozidla cez protokoly CCS1, CCS2, CHAdeMO a GB/T zabezpečuje vstavaný ovládač Linux. Monitorovanie izolácie v reálnom čase, detekcia zvyškového prúdu citlivá na jednosmerný prúd typu A + 6 mA a detekcia zvárania stykača pracujú nepretržite počas každej relácie. Senzory nadmernej teploty umiestnené na napájacích moduloch, výstupnej ceste jednosmerného prúdu a kontaktoch konektora spúšťajú stupňovité ochranné reakcie – od zvýšenia rýchlosti ventilátora cez riadené zníženie výkonu až po úplné ukončenie relácie, ak sú prekročené prahové hodnoty. Konektivita OCPP 1.6J/2.0.1 cez 4G, Wi-Fi alebo Ethernet umožňuje vzdialenú diagnostiku, aktualizácie firmvéru a fakturáciu za transakciu.
Nástenný dizajn podporuje výkon od 20 kW do 60 kW, čo zodpovedá typickej elektrickej kapacite dostupnej v existujúcich budovách bez nákladných modernizácií siete. Možnosti vstupu pokrývajú jednofázové aj trojfázové konfigurácie v závislosti od úrovne napájania. Voliteľná súprava podstavcového príslušenstva obsahuje stĺpik, základnú dosku a káblovú vodiacu lištu, ktorú môže nainštalovať jeden tím technikov, čo umožňuje zmiešanú montáž na stenu a podstavce z jedného štandardizovaného modelu nabíjačky v celom parkovisku.
Q1: Aký druh povrchu steny je potrebný na inštaláciu?
Nástenná jednosmerná rýchlonabíjačka s jednou pištoľou je určená na montáž na pevné betónové, tehlové alebo konštrukčné oceľové stĺpy. Zosilnená montážna konzola rozdeľuje hmotnosť jednotky medzi viaceré kotviace body, čím zaisťuje stabilné a bezpečné upevnenie. Na potvrdenie nosnosti sa odporúča vykonať prieskum na mieste a poskytneme podrobnú montážnu šablónu a sprievodcu inštaláciou pre vášho dodávateľa elektriny.
Otázka 2: Čo ak na mojom webe nie je vhodná stena?
K dispozícii je voliteľný pevný oceľový podstavec. Tento samostatne stojaci stĺp používa rovnakú montážnu konzolu ako nástenná verzia – nie sú potrebné žiadne interné hardvérové zmeny. Podstavec je dodávaný s integrovaným kanálom na vedenie káblov a podlahovou doskou. Umožňuje vám kombinovať inštalácie na stene a podstavci na jednom mieste pri použití jediného štandardizovaného modelu nabíjačky.
Otázka 3: Aké sú dostupné výstupné výkony a prečo je rozsah nižší ako pri podlahových jednotkách?
Táto nástenná jednosmerná nabíjačka je ponúkaná vo výkonových stupňoch od 20 kW do 60 kW. Tento rad je optimalizovaný pre kompaktný tepelný dizajn na stenu a typickú elektrickú kapacitu budovy. Pri nástenných inštaláciách je táto úroveň výkonu dostatočná pre cieľové nabíjanie, parkovanie na pracovisku a nočné používanie vozového parku. Ak váš projekt vyžaduje vyšší výkon, naše stojanové nabíjačky s jednou alebo dvoma zbraňami ponúkajú konfigurácie od 60 kW do 240 kW.
Q4: Môže nabíjačka spoľahlivo fungovať vo vlhkých alebo prašných podzemných parkoviskách?
áno. Kryt má krytie IP55 a všetka vnútorná elektronika je potiahnutá zhodne, aby odolala vlhkosti, kondenzácii a časticiam prenášaným vzduchom. Utesnené vzduchové potrubie a vysokotlakové chladiace ventilátory sú špeciálne navrhnuté pre stojatý, často prašný vzduch nachádzajúci sa v suterénnych a viacposchodových parkovacích štruktúrach.
Q5: Ako sa spravuje nabíjací kábel, keď sa nepoužíva?
Integrovaný bočný držiak kábla alebo pružinovo vyvážený navíjač udrží kábel od zeme. To zabraňuje nebezpečenstvu zakopnutia v priestoroch pre chodcov, chráni kábel pred poškodením vozidla a umiestni konektor do pohodlnej výšky pre uchopenie pre používateľov.
Otázka 6: Môžem vzdialene monitorovať a spravovať viacero nástenných nabíjačiek?
áno. Každá jednotka obsahuje pripojenie OCPP 1.6J/2.0.1 cez 4G, Wi-Fi alebo Ethernet. Všetky nabíjačky môžete integrovať do svojho preferovaného systému správy nabíjacej siete na monitorovanie v reálnom čase, hlásenie transakcií na jednotku, vzdialenú diagnostiku, dynamické stanovovanie cien a aktualizácie firmvéru.
Otázka 7: Aký prístup je potrebný pre údržbu – treba jednotku kvôli servisu odstrániť zo steny?
Nie. Predný panel poskytuje úplný prístup k modulárnej napájacej šachte. Jednotlivé napájacie moduly je možné vymieňať za chodu bez odstránenia nabíjačky zo steny. Pri väčšine bežných kontrol – čistenie filtra, vizuálna kontrola – sú všetky komponenty dostupné spredu, vďaka čomu je údržba možná aj na stiesnených parkovacích miestach.
Komerčný komplex v centre – Podzemné parkovisko Retrofit nabíjania EV
Prvotriedny komplex so zmiešaným využitím vo veľkom centre európskeho mesta plánoval dovybaviť rýchlonabíjanie jednosmerným prúdom do svojho trojpodlažného podzemného parkoviska. Zariadenie slúži hotelovým hosťom, nájomníkom kancelárií a maloobchodným návštevníkom, pričom čoraz viac ľudí požaduje nabíjanie elektromobilov. Vedenie chcelo inštalovať rýchlonabíjačky bez straty parkovacích miest alebo prekážok úzkych jazdných uličiek.
Parkovisko v suteréne predstavovalo významné fyzické obmedzenia typické pre staršie mestské budovy:
● Úzke parkovacie miesta s úzkymi polomermi otáčania nezanechali miesto pre stojanové nabíjacie skrinky.
● Konštrukčné stĺpy boli časté, ale na čele mnohých zátok boli k dispozícii steny.
● Obmedzenia výšky stropu a vetracie kanály obmedzujú voľný priestor nad hlavou.
● Betónová podlaha nemohla byť rozsiahle vykopaná pre nové elektrické vedenia – museli sa použiť existujúce káblové žľaby na stene.
● Stavebné práce nemohli narušiť každodenné parkovacie operácie; inštalácia musela byť čistá, rýchla a minimálne invazívna.
● Stojanové jednosmerné nabíjačky boli predčasne vylúčené. Zaberali by cenné miesto v zálive, vyžadovali by betónové podložky a vytvárali prekážky v už aj tak úzkych jazdných pruhoch.
Betónové obvodové steny a konštrukčné stĺpy budovy ponúkali ideálne montážne plochy v čele existujúcich parkovacích polí. Nástenná jednotka s jednou pištoľou by mohla byť umiestnená nad každým vyhradeným priestorom pre EV a obsluhovať jedno vozidlo naraz bez toho, aby zaberalo akýkoľvek priestor na podlahe.
Kompaktné šasi nabíjačky – približne jedna tretina veľkosti ekvivalentu stojaceho na podlahe – je namontované v jednej rovine so stenou, takže na parkovanie vozidla je k dispozícii celá hĺbka priestoru. Integrovaný bočný držiak kábla udržal nabíjací kábel od zeme, čím sa eliminovalo nebezpečenstvo zakopnutia na chodníkoch pre chodcov.
Rozhodujúce je, že nástenný dizajn neznamenal žiadne ukotvenie do zeme, žiadne lámanie betónu a žiadne uzatvorenie zálivu počas inštalácie. Všetky napájacie káble boli vedené cez existujúce káblové žľaby na stene a ukončené priamo v hornej alebo zadnej časti krytu nabíjačky.
Pre hŕstku stredových radov, kde nebola k dispozícii stena alebo stĺp, bol nasadený voliteľný oceľový podstavec. To umožnilo inštaláciu rovnakého modelu nabíjačky na tenký samostatne stojaci stĺpik, ktorý zaberá zlomok pôdorysu celej skrinky stojacej na podlahe. Kombinované nasadenie na stenu a podstavce využívalo jeden štandardizovaný produkt, čím sa zjednodušilo obstarávanie, inventár náhradných dielov a školenia údržby.
Štyridsať našich nástenných jednosmerných rýchlych nabíjačiek s jednou pištoľou – nakonfigurovaných s konektormi CCS2 – bolo nainštalovaných na troch úrovniach suterénu. Na betónové steny a konštrukčné stĺpy bolo namontovaných 36 jednotiek; štyri jednotky použili súpravu podstavca pre polia v strednom rade. Inštalácia bola dokončená mimo špičkových parkovacích hodín s nulovou stratou priestoru. Integrácia backendu OCPP pripojila všetkých štyridsať jednotiek k centrálnej riadiacej platforme budovy, čo umožnilo autentifikáciu používateľov prostredníctvom existujúcich hotelových a kancelárskych prístupových kariet, účtovanie za reláciu a monitorovanie v reálnom čase.
● 40 miest pre elektromobily bolo vytvorených bez obetovania jediného existujúceho parkovacieho miesta – rozhodujúci faktor pre manažment komplexu.
● Náklady na inštaláciu boli výrazne nižšie ako pri alternatívach stojacich na podlahe, a to vďaka odstráneniu betónových podložiek, výkopov do zeme a štrukturálnych úprav.
● Zmiešaný prístup na stene a podstavci vyriešil každý problém s usporiadaním pozície pomocou jedného modelu nabíjačky, vďaka čomu bol proces obstarávania projektu jednoduchý.
● Hoteloví hostia, nájomníci kancelárií a nakupujúci majú teraz prístup k rýchlemu nabíjaniu pomocou svojich existujúcich prístupových kariet do budovy, pričom poplatky sa automaticky účtujú na ich izbu, prenájom alebo platobnú aplikáciu.
● Správca ubytovacieho zariadenia oznámil merateľné zvýšenie skóre spokojnosti hotelových hostí a obnovenia prenájmu kancelárií, ktoré sa pripisuje vybaveniu nabíjania elektromobilov.
● Po úspešnom zavedení vlastník budovy určil rovnaké nástenné riešenie pre dve ďalšie nehnuteľnosti v meste.
