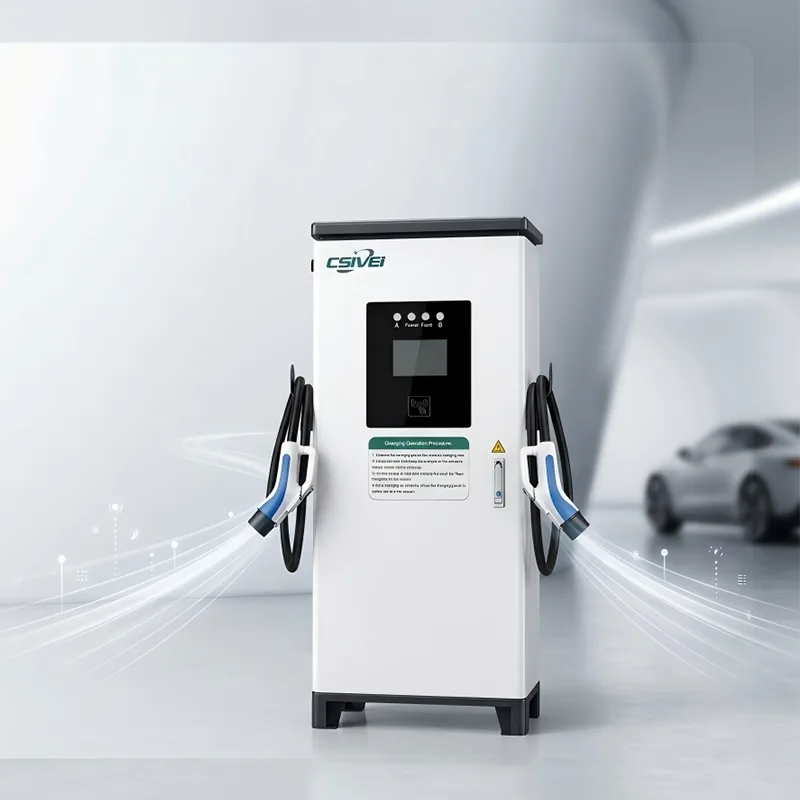

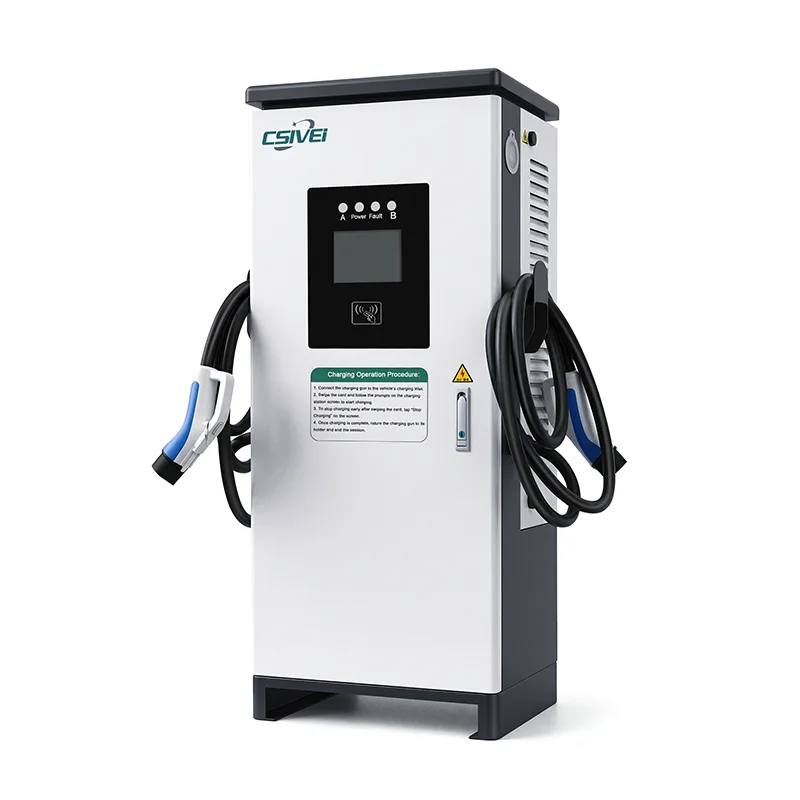

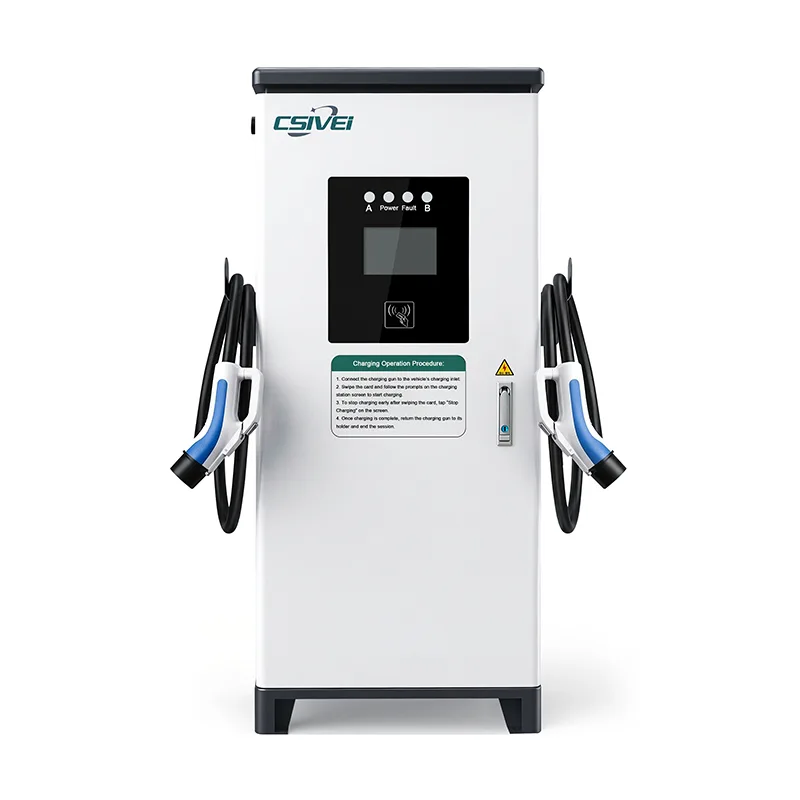

Dvojitá stojaca DC EV nabíjačka

Ako popredná čínska továreň, ktorá sa špecializuje na komerčné riešenia nabíjania EV, dodáva CSIVEI stojacu nabíjačku DC EV s dvoma zbraňami – vysokovýkonnú nabíjaciu stanicu s dvojitým výstupom navrhnutú na maximalizáciu priepustnosti v komerčných prostrediach s vysokou premávkou. Táto jediná jednotka obsluhuje dve susediace parkovacie miesta, pričom dynamicky prideľuje energiu medzi obe vozidlá, aby sa optimalizovala efektivita nabíjania, znížili náklady na infraštruktúru a každý štvorcový meter parkovacej nehnuteľnosti pracoval ťažšie. Vďaka širokej kompatibilite so štandardmi CCS1, CCS2, CHAdeMO a GB/T – vrátane možností zmiešanej konfigurácie – táto nabíjačka spĺňa rôznorodé potreby globálnych vozových parkov EV a zároveň poskytuje spoľahlivosť a výkon, ktorými je CSIVEI známy.

Kľúčové vlastnosti a výhody

Inteligentné dynamické riadenie zaťaženia— Prideľovanie energie v reálnom čase rozdeľuje energiu medzi dve pištole na základe stavu batérie, dopytu a pravidiel priority. Jedno vozidlo získa 100% výkon; dve vozidlá sa hladko delia bez predimenzovaných pripojení k sieti.

Modulárna energetická architektúra— Moduly 20kW/30kW vymeniteľné za chodu pracujú s účinnosťou ≥95 %. Jednotlivé moduly je možné vymeniť bez vypnutia jednotky — nabíjačka sa zníži a naďalej obsluhuje obe zbrane.

Multi-štandardná kompatibilita— Podporuje CCS1, CCS2, CHAdeMO a GB/T naprieč oboma zbraňami nezávisle. Možnosti zmiešanej konfigurácie (napr. CCS2 + CHAdeMO) dostupné v jednej jednotke.

Odolná vonkajšia konštrukcia— Kryt z pozinkovanej ocele s krytím IP55/K10 s vrstvou proti UV žiareniu. Vnútorné časti s konformným poťahom odolávajú vlhkosti a posypovej soli. Funguje spoľahlivo od -30°C do +55°C okolia.

Nezávislá bezpečnosť na zbraň— Každý výstup má vyhradené monitorovanie izolácie, ochranu RCD citlivú na jednosmerný prúd a odpojenie proti prehriatiu. Porucha jednej pištole ukončí iba túto reláciu – druhá pokračuje bez ovplyvnenia.

Súlad s OCPP 1.6J/2.0.1— Bezproblémová integrácia backendu s protokolmi transakcií podľa pištole, meraním energie a diagnostikou porúch. Umožňuje nezávislé účtovanie a vzdialené monitorovanie pre každú pozíciu.

Užívateľsky prívetivý prístup— 7-palcová dotyková obrazovka s RFID a autentifikáciou na základe aplikácie spravuje prístup a platbu za obe zbrane nezávisle.

Voliteľná kvapalinou chladená kabeláž— Dostupné pre úrovne výkonu nad 120 kW, čo umožňuje tenšie a ľahšie káble, s ktorými sa pohodlne manipuluje aj pri nepretržitom prúde 500 A.

Aplikácie produktov

Stojanová DC EV nabíjačka s dvoma zbraňami, skonštruovaná pre komerčné prostredia s vysokou premávkou, slúži dvom vozidlám na jednej ploche – maximalizuje priepustnosť, minimalizuje náklady na infraštruktúru v jednotlivých poliach a každý štvorcový meter parkovacej nehnuteľnosti sťažuje prácu.

Verejné rýchlonabíjacie rozbočovače s vysokým obratom

V diaľničných obslužných oblastiach, mestských nabíjacích staniciach a predpoliach čerpacích staníc je priepustnosť všetkým. Táto jednotka s dvoma pištoľami nabíja dve EV súčasne, čím sa zdvojnásobí počet vozidiel obsluhovaných na jednu nabíjačku počas špičiek. Keď dopyt klesne, celý dostupný výkon môže byť nasmerovaný do jedného vozidla pre rýchlejšie doplnenie. Operátori ťažia z menšieho počtu jednotiek na inštaláciu a údržbu, pričom dosahujú rovnaké pokrytie polí ako väčšia flotila s jednou zbraňou.

Fleetové sklady s tesnými otočnými oknami

Pre sklady elektrických autobusov, doručovacie uzly na poslednej míli a stanovištia taxíkov, kde sa viaceré vozidlá vracajú v rovnaký čas, konfigurácia s dvoma pištoľami umožňuje paralelné nabíjanie bez potreby pomeru nabíjačky k šachte 1:1 v celej lokalite. Dynamické riadenie zaťaženia automaticky uprednostňuje vozidlo s najskorším plánovaným odchodom, čím zaisťuje pripravenosť vozového parku a zároveň udržiava špičkový dopyt v sieti v rámci limitov.

Komerčné a zmiešané parkovacie zariadenia

Obchodné centrá, kancelárske veže a prevádzkovatelia parkovísk na letiskách môžu obsluhovať dve susediace stanovištia pre elektromobily z jednej centrálnej nabíjačky, čím sa počet jednotiek namontovaných na podlahe potrebný na jeden parkovací rad zníži na polovicu. To znižuje zložitosť inštalácie, ponecháva viac využiteľného priestoru uličky a zjednodušuje prístup k údržbe. RFID a autentifikácia založená na aplikáciách uľahčujú správu prístupu používateľov a nezávisle spracovávajú platby v rámci oboch zbraní.

Maloobchodné a pohostinské destinácie

Hotely, strediská a veľké maloobchodné parky môžu inštalovať menej nabíjačiek, aby pokryli viac zátok určených pre elektromobily, čím sa znížia počiatočné kapitálové výdavky a pritom stále ponúkajú prvotriedne vybavenie pre hostí. Pôdorys s dvoma zbraňami zachováva terénne úpravy a chod chodcov a robustný vonkajší kryt odoláva celoročnému počasiu bez ďalšieho prístrešku.

Technický hlboký ponor

Stojanová nabíjačka DC EV s dvoma zbraňami je navrhnutá na základe vysoko účinnej modulárnej napájacej platformy, ktorá nezávisle riadi dve nabíjacie relácie z jedného systému – maximalizuje využitie hardvéru bez kompromisov vo výkone alebo bezpečnosti.

Inteligentné dynamické riadenie zaťaženia

Srdcom systému s dvoma zbraňami je algoritmus prideľovania energie v reálnom čase. Centrálny ovládač nepretržite číta požadovaný prúd každého pripojeného vozidla, stav nabitia batérie a teplotu článkov. Na základe týchto vstupov – plus pravidiel definovaných operátorom, ako je prioritné účtovanie, denné tarify alebo termíny odchodov – prerozdeľuje po sekundách celkovú dostupnú energiu medzi dve zbrane. Keď je zapojené len jedno vozidlo, 100 % menovitého výkonu nabíjačky smeruje do tejto jedinej pištole. Keď sa pripojí druhé vozidlo, systém plynule rozdelí energiu a zabezpečí, aby ani jedno vozidlo nekleslo pod minimálny prah nabíjania. Táto inteligentná distribúcia eliminuje potrebu predimenzovania sieťových pripojení a udržuje náklady na energiu predvídateľné.

Modulárna energetická architektúra

Nabíjačka je postavená na jednotlivých, za chodu vymeniteľných napájacích modulov – zvyčajne 20 kW alebo 30 kW každý – ktoré sa napájajú do zdieľanej jednosmernej zbernice. Každý modul pracuje takmer so špičkovou účinnosťou (≥95 %) a môže byť izolovaný pre servis bez prerušenia zostávajúcich modulov alebo aktívnych nabíjacích relácií. Táto modularita znamená, že chyba jedného modulu nevyradí z prevádzky celú jednotku; nabíjačka sa jednoducho zníži a pokračuje v prevádzke oboch pištolí pri zníženom výkone, kým sa modul nevymení.

Pokročilý tepelný manažment

Prevádzka s dvoma pištoľami generuje vyššie súhrnné teplo ako ekvivalent s jednou pištoľou, najmä počas nepretržitých relácií s plným výkonom pri vysokých okolitých teplotách. Na vyriešenie tohto problému systém využíva stratégiu viaczónového chladenia. Vysokoprietokové filtrované vzduchové chladenie s ventilátormi s premenlivou rýchlosťou udržiava optimálne teploty modulu, zatiaľ čo špeciálne tepelné snímače na výstupnej ceste každej pištole nezávisle monitorujú teploty káblov a konektorov. Pre výkonové úrovne nad 120 kW je k dispozícii voliteľná kvapalinou chladená kabeláž, ktorá aktívne odvádza teplo z kontaktov konektora a umožňuje tenšie a ľahšie káble, s ktorými sa pohodlne manipuluje aj pri nepretržitom prúde 500 A.

Nezávislá bezpečnosť na zbraň

Každá nabíjacia pištoľ pracuje s vlastným vyhradeným bezpečnostným monitorovacím kanálom. Monitorovanie izolácie v reálnom čase, detekcia zvyškového prúdu citlivá na jednosmerný prúd (typ A + 6mA DC RCD) a ochrana proti prehriatiu sa nezávisle aplikujú na každý výstup. Ak dôjde k prekročeniu bezpečnostného prahu na jednej pištoli, relácia sa bezpečne ukončí, zatiaľ čo druhá pištoľ bude pokračovať bez ovplyvnenia. Tlačidlo núdzového zastavenia poskytuje okamžitú mechanickú izoláciu oboch výstupov súčasne.

Multiprotokolová komunikácia s dvoma zbraňami

Rozhranie medzi vozidlom a nabíjačkou podporuje protokoly založené na CAN (CHAdeMO, GB/T) a Power Line Communication (CCS1, CCS2) naprieč oboma zbraňami nezávisle. To umožňuje konfigurácie zmiešaných štandardov – napríklad jedna pištoľ nakonfigurovaná pre CCS2 a druhá pre CHAdeMO – v rámci tej istej fyzickej jednotky. Vstavaný linuxový ovládač spracováva obe relácie paralelne, s úplným hlásením OCPP 1.6J/2.0.1 pre každú pištoľ jednotlivo, čo umožňuje protokoly transakcií podľa pištole, meranie energie a diagnostiku porúch.

Robustná konštrukcia pripravená na vonkajšie použitie

Kryt je vybavený galvanizovaným oceľovým rámom s práškovou povrchovou úpravou proti UV žiareniu s krytím IP55 pre ochranu proti vniknutiu a IK10 pre mechanický náraz. Vnútorné komponenty dostávajú konformný náter pre odolnosť voči vlhkosti a soľnému postreku. Adaptívny chladiaci systém udržuje stabilné vnútorné podmienky od -30 °C do +55 °C okolia, vďaka čomu je jednotka vhodná pre pobrežné, púštne a vysokohorské nasadenie bez ďalšieho prístrešku.

Často kladené otázky

Otázka 1: Ako funguje distribúcia energie, keď sa dve vozidlá nabíjajú súčasne?

Inteligentný systém dynamického riadenia záťaže nabíjačky nepretržite monitoruje stav batérie každého pripojeného vozidla, požadovaný prúd a parametre relácie. Automaticky rozdeľuje celkový dostupný výkon medzi dve pištole v reálnom čase. Keď je zapojené len jedno vozidlo, dostane 100 % menovitého výkonu nabíjačky. Keď sa pripojí druhé vozidlo, energia sa rozdelí na základe dopytu a pravidiel definovaných operátorom, čím sa zabezpečí efektívne nabíjanie oboch vozidiel bez prekročenia celkovej kapacity nabíjačky.

Otázka 2: Môžu tieto dve zbrane slúžiť vozidlám s rôznymi štandardmi nabíjania?

áno. Nabíjačka podporuje zmiešané štandardné konfigurácie v rámci jednej jednotky. Bežné nastavenia zahŕňajú jednu pištoľ CCS2 a jednu pištoľ CHAdeMO alebo obe CCS2. Každá pištoľ funguje nezávisle s vlastným komunikačným protokolom, čo jednotke umožňuje súčasne slúžiť rôznym značkám a modelom EV bez problémov s kompatibilitou.

Otázka 3: Čo sa stane, ak jedna zbraň narazí na poruchu počas duálnej relácie?

Každá zbraň má svoj vlastný nezávislý bezpečnostný monitorovací kanál. Ak sa na jednom výstupe zistí chyba – ako je pokles izolačného odporu alebo prehriatie, bezpečne sa ukončí iba táto relácia. Druhá zbraň pokračuje v nabíjaní bez ovplyvnenia. K dispozícii je aj tlačidlo núdzového zastavenia, ktoré v prípade potreby okamžite mechanicky izoluje oba výstupy.

Q4: Aké sú priestorové a inštalačné výhody v porovnaní s inštaláciou dvoch jednozbraňových nabíjačiek?

Jedna jednotka s dvojitou pištoľou obsluhuje dve susediace parkovacie miesta z jedného pôdorysu namontovaného na podlahe, čím sa znižuje počet nabíjačiek, betónových podložiek a elektrických pripojení potrebných na jeden rad. To šetrí čas inštalácie, uvoľňuje priestor v uličke a zjednodušuje dlhodobú údržbu – a to všetko pri rovnakom pokrytí nabíjania v dvoch šachtách.

Otázka 5: Aká je potrebná kapacita pripojenia k sieti?

Požiadavky na sieť závisia od nakonfigurovaného celkového výstupného výkonu. Jednotka s výkonom 120 kW zvyčajne vyžaduje trojfázový vstup s vhodne dimenzovaným ističom a kabelážou. Pretože systém riadenia dynamickej záťaže optimalizuje distribúciu energie v reálnom čase, špičkový odber siete je často nižší ako súčet dvoch nezávislých nabíjačiek za rovnakých podmienok. Náš inžiniersky tím poskytuje podrobné elektrické plánovacie príručky a môže pomôcť s výpočtami zaťaženia pre konkrétne miesto.

Q6: Môžem monitorovať a účtovať každú zbraň samostatne?

áno. Backend kompatibilný s OCPP 1.6J/2.0.1 hlási každú pištoľ ako nezávislý nabíjací bod s vlastnými protokolmi transakcií, meraním energie a diagnostikou porúch. To umožňuje účtovanie podľa jednotlivých pištolí, cenové stratégie pre jednotlivé pozície a podrobné správy o využití – presne tak, ako keby ste prevádzkovali dve samostatné nabíjačky.

Q7: Akú údržbu vyžaduje systém s dvoma pištoľami?

Bežná údržba je jednoduchá – pravidelné čistenie vzduchového filtra, vizuálne kontroly káblov a kontaktov konektorov. Modulárna architektúra napájania umožňuje výmenu jednotlivých modulov za chodu bez vypnutia celej jednotky. Ak si modul vyžaduje výmenu, nabíjačka pokračuje v prevádzke zostávajúcich modulov a obsluhuje obe pištole pri dočasne zníženej úrovni výkonu, kým sa nedokončí servis.

Zákazník Spotlight

Regionálny operátor siete s rýchlym nabíjaním — Urban Charging Plaza Deployment

Pozadie

Nezávislý operátor nabíjacích staníc prevádzkujúci sieť mestských a prímestských rýchlonabíjacích staníc naplánoval novú vlajkovú loď v blízkosti hlavnej obchodnej a zábavnej štvrte. Miesto potrebovalo obsluhovať veľké objemy elektromobilov počas špičkových večerných a víkendových hodín, s minimálnymi čakacími dobami a maximálnym obratom v zálive.

Výzva

Existujúce pracoviská operátora používali jednozbraňové jednosmerné nabíjačky v konfigurácii 1:1 medzi nabíjačkou a šachtou. Aj keď bol tento model účinný, vyžadoval dve nabíjačky, dve betónové podložky, dve sady elektrických pripojení a dva body údržby na každé dve parkovacie miesta. Na novom námestí, kde boli značné náklady na pozemky a výstavbu, chcel prevádzkovateľ znížiť pozemný priestor a náklady na inštaláciu bez toho, aby obetoval počet obsluhovaných polí počas špičky dopytu.

Prečo stojace DC nabíjačky s dvoma zbraňami?

Po vyhodnotení usporiadania parkoviska – párov susediacich polí so spoločným centrálnym ostrovčekom – operátor uznal dvojstrelnú stojacu jednotku ako ideálnu. Jedna nabíjačka umiestnená v strede medzi dvoma pozíciami by mohla slúžiť obom súčasne, čím by sa znížil počet fyzických jednotiek, základov a výpadkov energie potrebných na jeden pár pozícií na polovicu.

Rozhodujúca bola funkcia dynamického riadenia záťaže. Počas špičkových hodín nabíjačka inteligentne rozdeľuje energiu medzi dve pripojené vozidlá, pričom obe relácie pokračujú. Počas tichších období, keď je pripojené len jedno vozidlo, 100 % menovitého výkonu smeruje do tejto jedinej pištole, aby sa dosiahol čo najrýchlejší obrat. Táto flexibilita umožnila operátorovi ponúkať konkurenčné ceny za minútu bez nadmerného investovania do elektrickej infraštruktúry.

Nasadenie

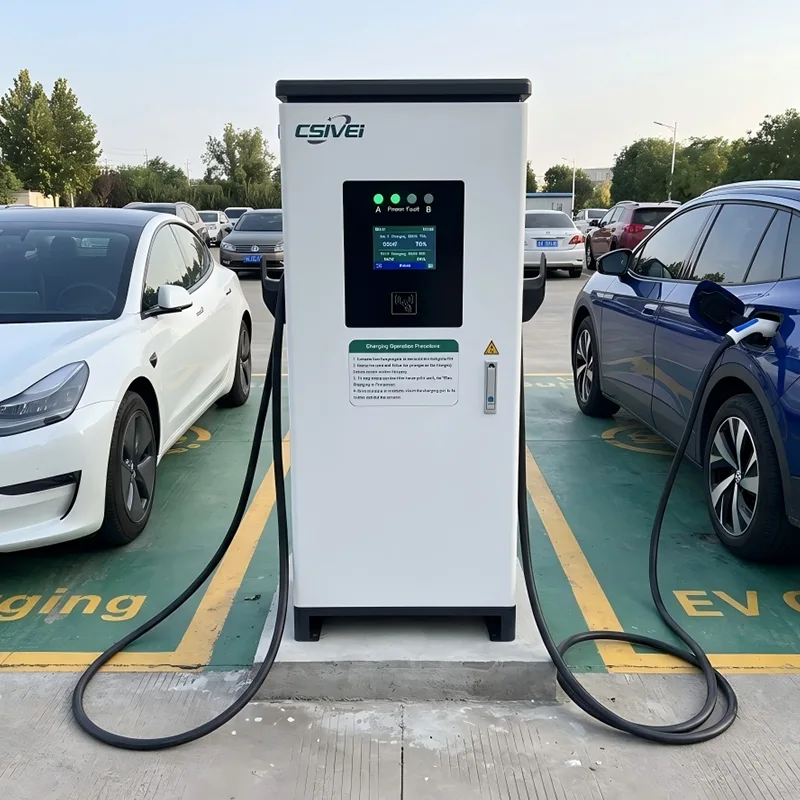

Na 60 parkovacích miestach bolo nainštalovaných 30 našich dvojdielnych stojacich DC EV nabíjačiek – každá je nakonfigurovaná s duálnymi pištoľami CCS2. Jednotky namontované na podlahe boli umiestnené na spoločných centrálnych ostrovčekoch, ktoré obsluhovali jedno pole vľavo a jedno vpravo. Integrácia backendu OCPP umožnila reportovanie transakcií podľa pištole, nezávislé účtovanie pre každú pozíciu a vzdialené monitorovanie záťaže na celom námestí.

Výsledky

●  Operátor znížil počet potrebných nabíjacích jednotiek na polovicu v porovnaní s nasadením jednej pištole, čím výrazne ušetril vybavenie, stavebné práce a elektrickú infraštruktúru.

●  Priepustnosť v špičkovej hodine sa zvýšila približne o 40 % v porovnaní s predpovedami založenými na údajoch o jednej pištoli z existujúcich stránok, čo možno priamo pripísať simultánnemu nabíjaniu dvoch pištolí.

●  Inteligentné rozdelenie výkonu udržalo špičkový odber siete v rámci pridelenej kapacity lokality, čím sa predišlo nákladným aktualizáciám siete.

●  Tímy údržby ocenili servis jednej jednotky na dve pozície, čím sa skrátil čas rutinnej kontroly a zásoby náhradných dielov.

●  Po úspešnom spustení na námestí operátor štandardizoval jednotky s dvoma zbraňami pre všetky nasledujúce miesta s vysokou návštevnosťou.
